자석과 자성: 자력이 작용하는 원리

자석과 자기 현상은 어떻게 다를까요?

용어 자석 및 자기 현상 서로 다른 것을 의미합니다. 자석은 물리적인 물체 또는 재료이며, 자기 현상은 자기장과 그에 관련된 힘을 설명하는 더 광범위한 물리 현상입니다.

이러한 구분이 중요한 이유는 재료 특성을 완제품의 성능으로 오인할 때 조달 오류가 자주 발생하기 때문입니다. 등급명, Br 값 또는 표면 Gauss 측정값은 자기 시스템의 일부 특성만 나타냅니다.

자성은 왜 발생하는가?

자성은 물질 내부 전자의 자기적 거동에서 시작됩니다. 많은 재료에서는 미세한 자기 성분이 서로 다른 방향을 향해 대부분 상쇄됩니다. 강자성 재료에서는 자기 모멘트 집단이 다음과 같은 영역을 형성할 수 있습니다. 자구. 충분한 수의 자구가 유리한 방향으로 정렬되면 재료에서 강한 순 자기 효과가 발생할 수 있습니다.

실제 제품 선정에는 이와 같은 기본 개념만으로도 충분합니다. 내부 자기 구조가 자성을 발현할 수 있는 잠재력을 만들고, 재료 가공, 자화 및 최종 자기 회로가 그 잠재력 중 어느 정도를 부품 외부에서 유용하게 활용할 수 있는지를 결정합니다.

OpenStax는 강자성 재료에 외부 자기장에 따라 자기 쌍극자가 정렬될 수 있는 자구가 존재한다고 설명하며, National High Magnetic Field Laboratory는 재료의 내부 구조와 정렬된 자기 성분을 바탕으로 영구 자성을 설명합니다. 더 자세한 배경 정보는 다음 자료를 참조하십시오: OpenStax: 물질 속의 자성 및 National MagLab 영구 자석 참고 자료.

영구 자석 재료는 자화 자기장이 제거된 후에도 유용한 자화가 유지되도록 설계됩니다. 일시적 또는 유도성 자성 재료는 외부 자기장에 강하게 반응하지만, 해당 자기장이 제거된 후에는 자화가 거의 남지 않을 수 있습니다. 전자석은 이와 달리 도체나 코일에 흐르는 전류로 자기장을 생성합니다.

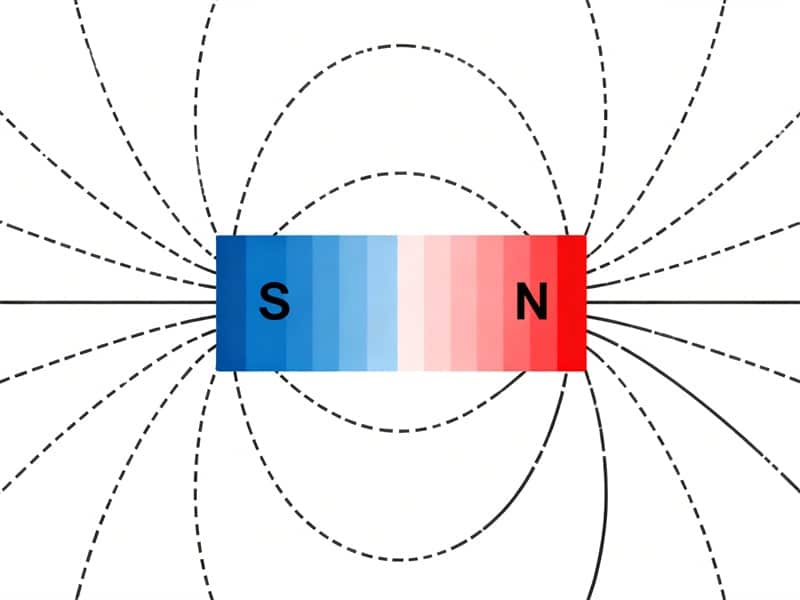

자기장, 자극, 인력 및 반발력

일반적인 모든 영구 자석은 북쪽을 가리키는 N극과 남쪽을 가리키는 S극을 가진 자기 쌍극자로 작용합니다. 같은 극끼리는 밀어내고 다른 극끼리는 끌어당깁니다. 자석이 부서지더라도 각 조각은 사용할 수 있는 고립된 N극이나 S극이 되는 것이 아니라 더 작은 쌍극자로 작용합니다.

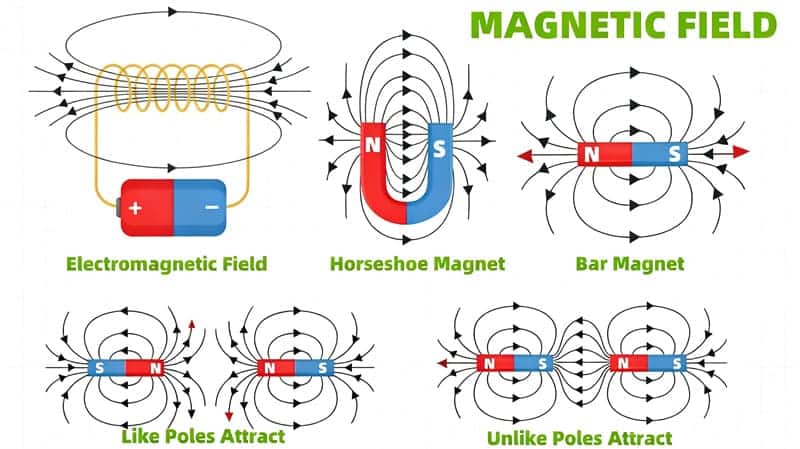

자기력선은 공간에 실제로 존재하는 물리적 선이 아니라 자기장을 시각화하는 도구입니다. 관례적으로 영구 자석 외부의 자기장 방향은 N극에서 S극을 향하는 것으로 표시합니다. 자기력선은 연속적인 폐곡선을 이루며, 자석, 에어 갭, 강철 부품 또는 기타 자성 재료가 추가되면 그 형태가 달라집니다.

극성과 자기장 방향에 대한 자세한 설명은 OSENC의 자기장 방향 가이드를 참조하십시오.

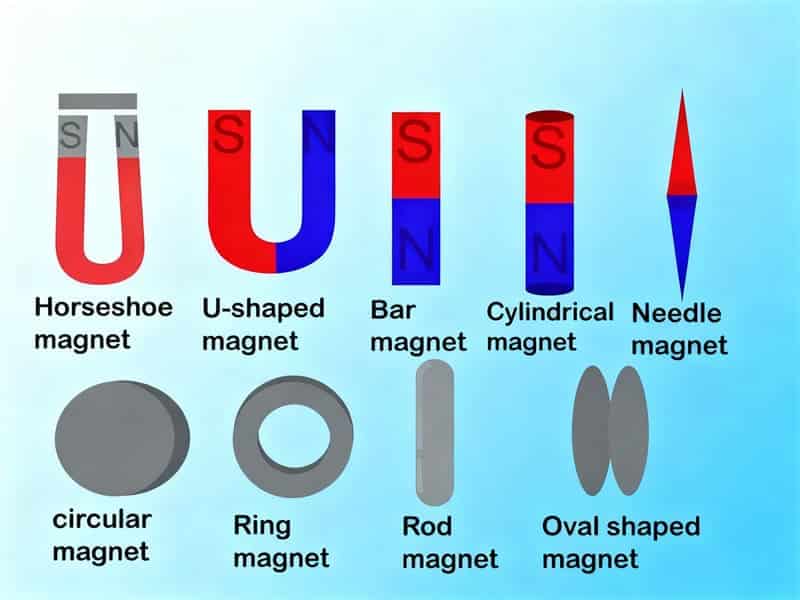

자석의 주요 종류에는 어떤 것들이 있나요?

자석과 자성의 기본 개념을 설명할 때는 영구 자석, 일시 자석 또는 유도 자석, 전자석이라는 세 가지 범주로 구분하는 것이 유용합니다. 이러한 범주는 단순히 부품의 형상이 아니라 자성이 생성되거나 유지되는 방식을 나타냅니다.

대표적인 영구자석 재료 계열로는 NdFeB, SmCo, 페라이트 및 Alnico가 있습니다. 이들은 자기적 특성, 온도 특성, 내식성, 기계적 특성, 비용 및 제조 용이성에서 차이가 있습니다. 따라서 합리적인 선정 과정에서는 등급 번호보다 재료 계열을 먼저 결정해야 합니다.

더 자세한 비교는 전용 자석의 종류 페이지를 참조하십시오. 이 기초 가이드를 또 하나의 재료 카탈로그로 만들 필요는 없습니다.

자성은 왜 발생하며 자석의 세기는 무엇으로 결정됩니까?

“자석 세기’를 나타내는 단일 엔지니어링 수치는 없습니다. 측정 항목마다 확인할 수 있는 내용이 다르며, 이를 혼동하면 잘못된 자석을 지정하기 쉽습니다.

B, H, 자속 및 투자율은 서로 관련되어 있지만 서로 다른 물리량입니다

B, H, 자속 및 투자율은 자기적 거동의 서로 다른 측면을 나타냅니다. 이를 서로 동일한 개념으로 취급하면 잘못된 재료 또는 시험 요건을 지정할 수 있습니다.

보다 구체적인 재료 관련 내용은 자기 투자율의 의미. 를 참조하십시오. 이러한 용어는 시스템을 설명하는 데 도움이 되지만, 어느 하나도 완제품의 자기장 또는 힘 요구사항을 대신할 수는 없습니다.

마찬가지로 NdFeB 등급이 높다고 해서 반드시 더 나은 설계 선택인 것은 아닙니다. 등급이 높으면 Br 또는 BHmax이 달라질 수 있지만, 최종 선정 시에는 실제 온도, 역자계, 형상, 코팅, 조립 및 인수 시험 조건도 충족해야 합니다. 자세한 내용은 자석 등급 및 자석의 Gauss 관련 세부 항목을 참조하십시오.

작동 거리, 에어 갭 및 자기 회로가 중요한 이유

자석이 이상화된 재료 데이터시트상의 조건을 벗어나 실제 제품에 적용되는 순간 자기 성능은 달라집니다. 자기장은 거리가 멀어질수록 감소하며, 정확한 감소율은 형상, 착자 방식 및 주변 자기 회로에 따라 달라집니다.

공기는 강자성 강철보다 자기 투자율이 훨씬 낮기 때문에 에어 갭은 특히 중요합니다. 간극이 추가되면 자기 저항이 증가하고 대상물에 전달되는 유효 자속이 감소할 수 있습니다. 도장, 도금, 접착제, 플라스틱 벽, 기계적 틈새 또는 곡면 결합부도 모두 유효 간극의 일부가 될 수 있습니다.

강철의 형상도 중요합니다. 적절한 강철 백플레이트, 폴 피스 또는 하우징은 자속의 방향을 바꾸고 자기장 분포를 변화시킬 수 있습니다. 그러나 강철 단면이 포화되면 자석 재료를 더 추가해도 기대보다 효과가 훨씬 작을 수 있습니다.

단순한 형상만으로 자기장 분포를 추정하기 어려운 설계의 경우, OSENC의 확정된 프로젝트 워크플로를 통해 자기 회로를 검토하고 자계 시뮬레이션 적합한 프로젝트에 적용할 수 있습니다.

온도, 부식 및 감자계가 성능에 미치는 영향

작동 온도와 퀴리 온도는 서로 같은 개념이 아닙니다. 퀴리 온도는 재료의 근본적인 상전이를 나타내지만, 실제 자석은 재료, 등급, 형상, 퍼미언스 계수, 반대 방향의 자기장 및 열 이력에 따라 이 온도보다 훨씬 낮은 조건에서도 허용할 수 없는 가역적 또는 비가역적 자기 손실이 발생할 수 있습니다.

따라서 “애플리케이션 온도가 120°C에 도달한다”는 정보만으로는 등급을 확정할 수 없습니다. 설계 시 자석 형상, 자기 회로, 듀티 사이클, 주변 자기장 및 허용 가능한 성능 변화도 함께 고려해야 합니다. 자세한 내용은 온도가 자석의 자력에 미치는 영향.

환경은 또 다른 고장 형태를 유발할 수 있습니다. 소결 NdFeB은 수분이나 화학물질이 모재에 reach 부식으로 자석이 손상될 수 있으므로 일반적으로 코팅이나 기타 표면 처리로 보호합니다. 따라서 코팅은 노출 환경, 마모, 모서리, 치수, 조립 공정 및 온도에 따라 선택해야 합니다. 내식성이 부식에 대한 완전한 면역성을 의미하는 것은 아닙니다.

OSENC의 네오디뮴 자석 코팅 습도, 염분, 화학물질 또는 코팅 두께가 설계에 영향을 미칠 수 있는 경우 관련 가이드를 참조하십시오.

영구 자석도 자력을 잃을 수 있습니까?

예. 사용 조건으로 인해 자기 시스템이 허용 범위를 벗어나면 영구 자석의 유효 자기 성능이 일시적 또는 비가역적으로 저하될 수 있습니다. 과도한 온도는 자기 출력을 감소시킬 수 있으며, 재질, 등급 및 작동점에 따라 비가역적 손실을 유발할 수 있습니다. 또한 충분히 강한 역방향 자기장에 노출되면 자석이 감질될 수 있습니다.

부식은 이와 다른 문제를 일으킵니다. 재료 손실이나 코팅 손상은 자석을 물리적으로 열화시켜 사용 가능한 성능을 변화시킬 수 있습니다. 심한 기계적 손상은 취성 자석의 모서리 깨짐이나 파손을 유발하거나 어셈블리 형상을 변형시킬 수 있습니다. 이것이 반드시 자성 재료 자체의 감자를 의미하는 것은 아니지만, 완성된 시스템이 더 이상 요구 자기장 또는 흡착력 조건을 충족하지 못할 수 있습니다.

장기적인 성능 손실 메커니즘과 “영구’의 실제 의미에 대한 자세한 내용은 다음을 참조하십시오. 자석은 마모되나요?

자화 방향과 형상은 서로 다른 사양입니다

디스크 자석이라고 해서 반드시 축 방향으로 자화되는 것은 아니며, 링 자석이라고 해서 반드시 방사 방향으로 자화되는 것도 아닙니다. 형상은 기하학적 구조를 나타내고, 자화는 자석에 부여된 방향 또는 자극 패턴을 나타냅니다.

설계 및 제조 방식에 따라 축 방향, 직경 방향, 방사 방향, 다극 및 기타 적합한 맞춤형 자화 패턴을 검토할 수 있습니다. 따라서 필요한 자극 배열을 추정에 맡기지 말고 도면에 표시해야 합니다.

조립 방식에 따라서도 실제 결과가 달라질 수 있습니다. NdFeB 및 기타 여러 경질 영구 자석 재료는 취성이 강합니다. 자기 회로 계산이 정확하더라도 체결 하중, 충격, 압입, 접착제 경화, 코팅 손상, 하우징 공차 및 자석 간 인력으로 인해 기계적 결함이 발생할 수 있습니다.

자석 사양 오류를 유발하는 대표적인 자기 관련 오해

자석 선정 오류의 상당수는 일부는 맞지만 불완전한 설명에서 시작됩니다. 엔지니어링 관점에서 항상 확인해야 할 것은 실제 형상, 간극, 온도 및 시험 조건에서 해당 설명이 무엇을 의미하는지입니다.

자기 성능 요구사항을 구매 가능한 자석 사양으로 전환하는 방법

실제 프로젝트에서 중요한 질문은 “어떤 자석이 가장 강한가?”가 아닙니다. “실제 사용 조건과 합격 판정 조건에서 어떤 자기 시스템이 요구 결과를 구현하는가?”입니다.”

OSENC는 적합한 맞춤형 NdFeB 자석 및 자석 어셈블리 프로젝트를 위해 도면, 샘플 및 적용 요구사항을 검토할 수 있습니다. 프로젝트 범위에 따라 재질/등급, 코팅, 공차, 자화, 자기 회로 설계, 시뮬레이션, 조립, 관련 검사 또는 자기 특성 시험이 검토에 포함될 수 있습니다.
