OSENC는 두 가지 관리 사양으로 PTFE 코팅 네오디뮴 자석을 제조합니다. 하나는 검은색 NdFeB + Ni-Cu-Ni + PTFE 코팅이고, 다른 하나는 흰색 PTFE 캡슐화 사양입니다. 승인된 도면에 따라 PTFE 두께, 완성 치수, 공차, 자석 등급, 착자 및 보호 표면을 관리합니다.
소재 명칭: 이 페이지에서는 표면 처리 시스템을 PTFE로 규정합니다. 기존 URL은 연속성을 위해 유지하지만, 견적서와 도면에는 프로젝트에 정의된 PTFE 사양을 적용합니다.

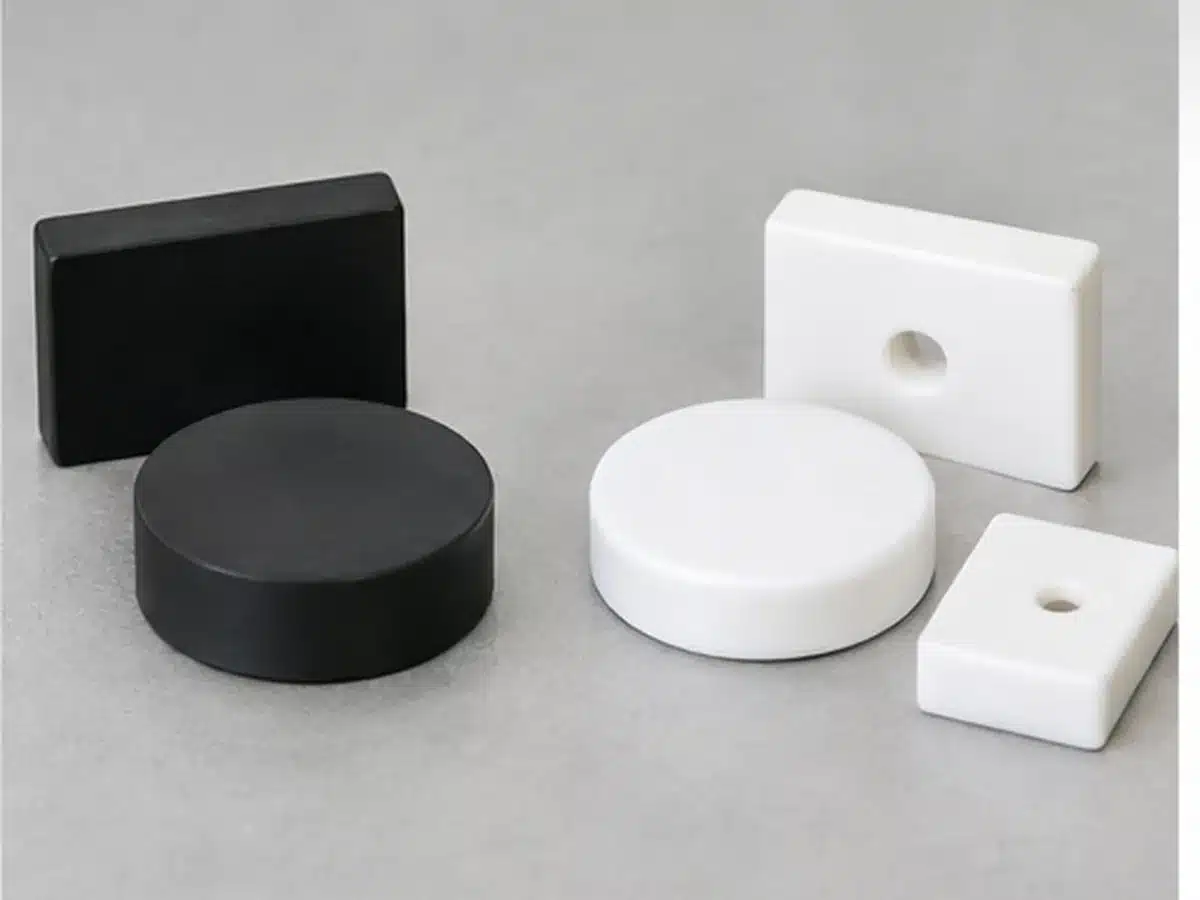

OSENC는 흑색 PTFE 코팅과 백색 PTFE 캡슐화를 서로 다른 엔지니어링 시스템으로 구분하여 견적합니다. 두 시스템은 치수 증가량, 보호 특성 및 자기 공극에 미치는 영향이 서로 다르기 때문입니다.
| 사양 | 흑색 PTFE 코팅 자석 | 백색 PTFE 캡슐화 자석 |
|---|---|---|
| 구조 | NdFeB + Ni-Cu-Ni + PTFE | PTFE 하우징 내부의 NdFeB 자석 코어 / 캡슐화 |
| PTFE 형성 두께 | 15–35 μm; 일반적으로 25 μm | 벽 두께 약 0.5–1.5 mm; 얇은 자기 작용면에는 일반적으로 0.7–1.0 mm |
| 완성품 공차 | 표준: ±0.10 mm; 정밀: ±0.05 mm | 표준: ±0.10 mm; 구조가 더 복잡한 하우징의 엔지니어링 공차: ±0.20 mm |
| 보호 방식 | 도금 자석의 표면 형상을 따라 형성되는 얇은 기능성 층 | 완전 캡슐화형은 100% PTFE 외부 표면을 형성합니다 |
| 선택 기준 | 치수 증가 최소화, 낮은 마찰 및 화학물질 노출에 대한 내성이 우선인 경우 | PTFE에 의한 완전한 격리와 습윤 / 액체 접촉 보호가 우선인 경우 |
OSENC는 흑색과 백색 PTFE를 단순한 색상 옵션으로 취급하지 않습니다. 코팅 방식과 하우징 방식에 따라 완성품 치수, 보호되는 모서리, 검사 방법 및 자기 작동 거리가 달라집니다.
PTFE를 부수적인 요소로 취급하지 않고 코팅, 자성 재료 및 완성품 요구사항을 하나의 관리 사양으로 통합합니다.

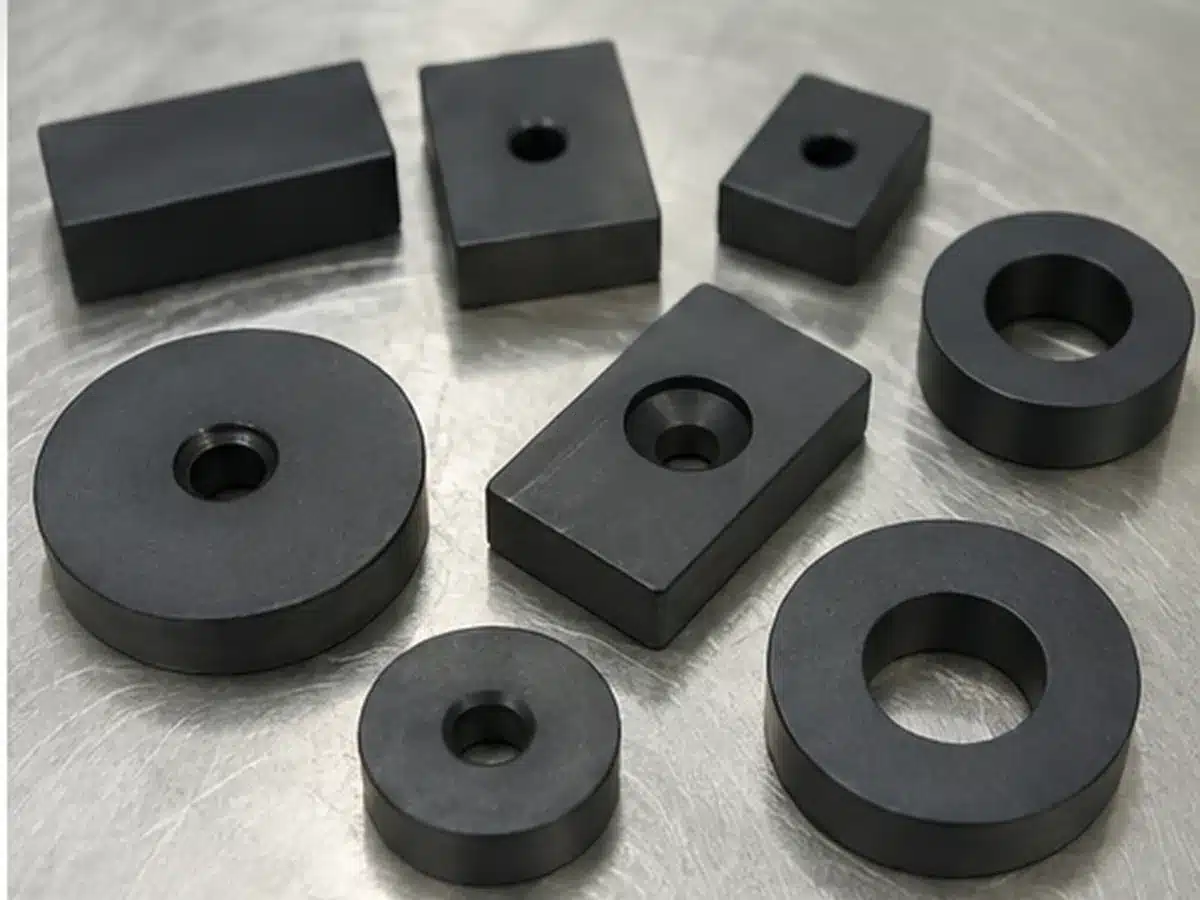

OSENC는 디스크형, 블록형, 링형, 원통형, 카운터싱크형 및 맞춤형 어셈블리 형상의 PTFE 코팅 자석과 PTFE 캡슐화 자석을 제조합니다. 코팅 부품에 무코팅 자석 치수를 그대로 적용하지 않고, 승인된 도면에 따라 PTFE 완성품을 관리합니다.
PTFE 두께는 단순한 표면 사양이 아닙니다. 자기 작동 거리를 변화시킵니다. 흑색 PTFE는 완성품 치수에 수십 µm만 추가되지만, 백색 PTFE 캡슐화는 완성품 직경을 수 mm 늘릴 수 있습니다.
15–35 μm 두께의 PTFE 층은 다른 치수 요소를 고려하기 전에 코팅된 양면 전체에 약 0.03–0.07 mm가 추가됩니다.

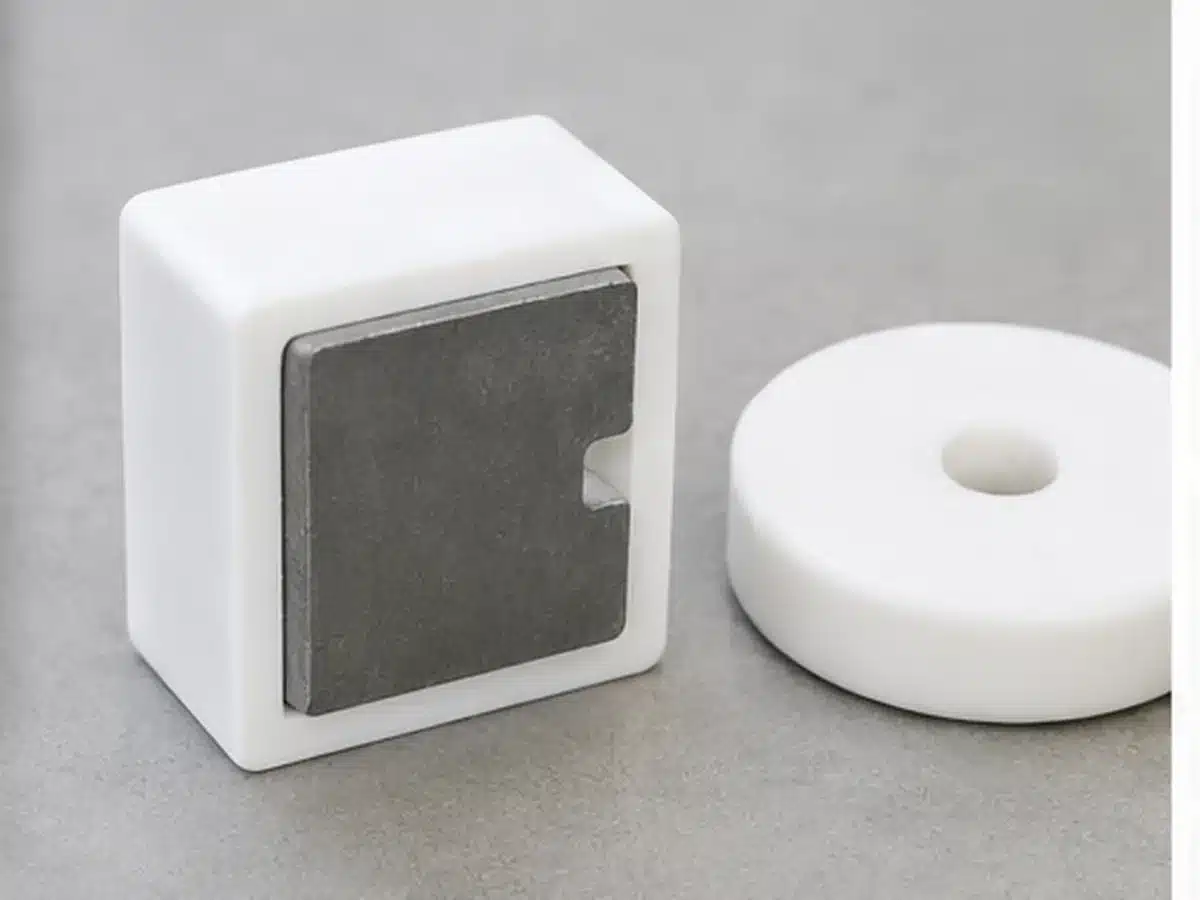

반경 방향 두께가 0.7 mm인 PTFE 벽은 외경을 약 1.4 mm 증가시킵니다.
OSENC는 샘플 출고 전에 PTFE 적층 두께를 어셈블리 간극 및 자기 공극 검토에 반영합니다.
완성 자석의 온도 정격은 자석 등급과 자기회로를 기준으로 결정하며, PTFE 수지 자체의 내열 온도만으로 판단하지 않습니다. 다음 등급 분류는 PTFE 코팅 NdFeB 설계의 1차 엔지니어링 기준입니다.
| NdFeB 등급 분류 | 참고용 연속 사용 온도 한계 | OSENC 선정 방향 |
|---|---|---|
| 표준 N42 | 80 °C | 고온 사용 조건이 없는 일반 PTFE 코팅 자석 적용 분야. |
| H | 120 °C | 적절한 H 등급 소재를 적용한 고온용 자기회로. |
| SH / N42SH | 150 °C | SH 등급의 보자력이 필요한 고온용 PTFE 코팅 설계. |
| UH | 180 °C | UH 등급 NdFeB를 적용한 고온용 어셈블리. |
| EH | 200 °C | EH 등급 소재와 자기회로가 사용 조건을 충족하는 고온용 어셈블리. |
OSENC PTFE 프로젝트의 적용 범위에는 N35–N52와 H, SH, UH 및 EH 계열이 포함됩니다.
디스크 / 링 / 원통형: 축 방향 또는 직경 방향. 블록형: 두께, 길이 또는 폭 방향. 특수 형상 부품에는 다극 배열을 적용할 수 있습니다.
OSENC는 PTFE의 표면 특성 또는 절연 특성이 명확히 정의된 사용 조건의 문제를 해결하는 경우 PTFE를 지정합니다.
실제 화학물질의 종류, 농도, 온도 및 노출 시간이 정의된 조건에서의 물, 오일, 용제, 산, 알칼리 및 세정제.
마찰과 소재 축적을 줄이는 것이 설계 요건인 미끄럼, 이형 및 비점착 표면.
NdFeB 코어를 사용 환경으로부터 물리적으로 격리해야 하는 백색 완전 캡슐화 구조.
사용 온도에 적합한 H, SH, UH 또는 EH 자석 등급과 결합된 PTFE 표면 요건.
PTFE 자석 구조는 실험실 장비, 화학물질 취급 장비, 센서, 배터리 소재 장비 및 기타 제어된 자석 어셈블리용 엔지니어링 부품에 사용됩니다. 식품, 제약 또는 의료 분야 적합성은 필요한 PTFE 수지와 프로젝트 문서가 명확히 정의된 경우에만 명시합니다.
일반적인 내식성 순위가 아니라 요구되는 표면 특성, 사용 환경 및 코팅 후 치수 증가량을 기준으로 코팅을 선정합니다.
| 코팅 | OSENC가 적용하는 조건 | 구매 시 주요 확인 사항 |
|---|---|---|
| PTFE | 낮은 마찰계수, 비점착성, 용이한 이형 또는 화학물질 노출 조건이 설계의 핵심입니다. | 코팅과 캡슐화 방식, PTFE 피복 두께, 화학 매질, 온도 및 모서리 피복 상태. |
| 파릴렌 | PTFE 캡슐화보다 치수 증가가 적은 박막 컨포멀 폴리머 배리어 또는 전기 절연층이 필요합니다. | 요구 두께, 접착력, 피복 범위, 사용 환경 및 완성 부품 검증. |
| 에폭시 | PTFE와 같은 치수 특성이나 표면 특성은 필요하지 않지만 폴리머 보호 마감이 필요합니다. | 코팅 시스템, 모서리 손상, 완제품 치수 및 부식 시험 조건. |
| 니켈계 | 일반적인 취급 및 조립에는 범용 금속 마감이 적합합니다. | 적층 구조, 부식 환경, 접촉 조건 및 코팅 후 치수 증가량. |
PTFE 캡슐화로 자기 공극이 지나치게 커지는 경우, 박막 컨포멀 폴리머 보호 방식은 다음과 비교하십시오: 파릴렌 코팅 자석. 더 폭넓은 코팅 선택 사항은 다음을 검토하십시오: 네오디뮴 자석 코팅 옵션.
무코팅 자석만을 기준으로 삼지 않고, 전체 PTFE 코팅 또는 하우징 공정이 완료된 후 중요 치수를 검사합니다.
보호 대상 표면, 홀, 카운터싱크, 마스킹 영역 및 노출 기능 영역을 승인 도면과 대조하여 확인합니다.
보호 표면의 모재 또는 하부 코팅층 노출 여부를 검사하고, 승인된 프로젝트 요구사항에 따라 코팅 접착력을 관리합니다.
극 방향과 착자 구성은 도면 또는 승인 샘플에 따라 관리합니다.
완제품 요구사항을 보내주시면 OSENC가 바로 엔지니어링 검토 및 샘플링 단계로 진행할 수 있습니다.
치수 증가를 최소화하면서 낮은 마찰, 비점착성 및 화학적 보호가 필요한 경우에는 검은색 PTFE를 선택하십시오. 자기 공극을 최소화하는 것보다 PTFE로 완전히 격리하는 것이 더 중요한 경우에는 흰색 PTFE 캡슐화를 선택하십시오.
OSENC는 검은색 PTFE 상부층의 두께를 15–35 μm로 규정하며, 일반적인 설계값은 25 μm입니다. 흰색 PTFE 하우징은 약 0.5–1.5 mm로 훨씬 더 두껍습니다.
PTFE 하우징 두께가 증가하면 자성 코어와 대상물 사이의 거리가 늘어납니다. 예를 들어 방사 방향 벽 두께가 0.7 mm이면 외경이 약 1.4 mm 증가합니다. OSENC는 샘플 제작 전에 자기 및 어셈블리 검토 시 이 공기 간극을 반영합니다.
NdFeB 등급을 1차 한계 기준으로 적용하십시오: 표준 N42는 80 °C, H는 120 °C, SH는 150 °C, UH는 180 °C, EH는 200 °C입니다. 최종 허용 온도는 자석 형상, 자기 회로, 동작점 및 노출 시간에도 좌우됩니다.
네. OSENC는 PTFE 코팅 영역에 관통홀 내벽과 카운터싱크 표면을 포함하고, 지정된 접착면 또는 전기 접촉면은 마스킹할 수 있습니다.
예. 맞춤형 샘플 제작은 최소 주문 수량(MOQ) 1개부터 가능합니다. 완성 도면, 자석 등급 또는 목표 자기 특성, 착자 방식, PTFE 구조, 사용 환경 및 검사 요구사항을 보내주십시오.
도면, PTFE 구조, 완성 치수, 등급 또는 목표 자기 특성, 착자, 작동 온도, 화학적 환경 및 수량을 보내주십시오. OSENC는 샘플 제작 전에 코팅 또는 캡슐화 구조, 완성품 공차 및 자석 등급을 정합니다.
