영구 자석 모터와 인덕션 모터: 어느 것이 더 낫나요?

영구 자석 모터는 일반적으로 더 효율적이고 컴팩트하며 높은 토크 밀도에 더 적합합니다. 인덕션 모터는 일반적으로 초기 비용이 저렴하고 견고하며 많은 표준 산업 응용 분야에서 더 쉽게 사용할 수 있습니다.

고효율, 소형 또는 정밀 제어 애플리케이션의 경우 영구 자석 모터가 더 나은 선택인 경우가 많습니다. 비용에 민감한 펌프, 팬, 컨베이어 및 중장비 산업 장비의 경우 유도 모터가 더 실용적인 옵션일 수 있습니다.

질문	빠른 답변
일반적으로 어느 쪽이 더 효율적일까요?	영구 자석 모터
일반적으로 어느 쪽이 더 저렴할까요?	인덕션 모터
어느 쪽의 토크 밀도가 더 높나요?	영구 자석 모터
어떤 것이 더 견고하고 널리 사용되나요?	인덕션 모터
전기차와 로봇 공학 중 어느 것이 더 낫나요?	영구 자석 모터 또는 PMSM
펌프, 팬, 컨베이어 중 어느 것이 더 낫나요?	효율성 목표에 따라 유도 모터를 사용하는 경우가 많습니다.
희토류 자석을 사용하나요?	영구 자석 모터
어떤 것이 자석 비용과 자화 위험을 피할 수 있을까요?	인덕션 모터

영구 자석 모터와 인덕션 모터 비교: 빠른 비교

주요 차이점 요약

영구 자석 모터와 유도 모터의 주요 차이점은 로터 설계, 효율성, 비용, 제어 방법, 토크 밀도 및 응용 분야 적합성입니다. 영구 자석 모터는 회전자에 자석을 사용하여 일정한 자기장을 생성합니다. 유도 모터는 회전자에 유도 전류를 사용하여 자기장을 생성합니다.

다음은 간단한 비교입니다:

기능	영구 자석 모터	인덕션 모터
로터 디자인	영구 자석 사용	유도 로터 전류 사용
효율성	일반적으로 특히 부분 부하에서 더 높음	정격 부하에서 우수, 부분 부하에서는 종종 더 낮음
초기 비용	자석과 제어가 필요하기 때문에 더 높습니다.	희토류 자석이 필요하지 않으므로 더 저렴합니다.
토크 밀도	더 높음	Lower
모터 크기	동일한 출력에 더 컴팩트한 크기	일반적으로 동일한 출력의 경우 더 큽니다.
제어	고급 제어가 필요한 경우가 많습니다.	많은 애플리케이션에서 간단한 조작이 가능합니다.
유지 관리	기계적 마모는 적지만 자석은 열 보호가 필요합니다.	견고하고 성숙하지만 열 및 베어링 점검은 여전히 중요합니다.
가장 적합	전기차, 로봇 공학, 서보 시스템, 컴팩트 드라이브	펌프, 팬, 컨베이어, HVAC, 일반 산업 장비

더 나은 선택은 용도에 따라 다릅니다. 영구 자석 모터는 효율성과 컴팩트한 디자인을 위해 선택되는 경우가 많고, 인덕션 모터는 저비용의 견고한 산업용 시스템에 실용적입니다.

효율성

영구 자석 모터는 자기장을 생성하는 데 로터 전류가 필요하지 않으므로 효율이 높은 경우가 많습니다. 따라서 로터 손실을 줄이고 부분 부하 성능을 개선할 수 있습니다. 인덕션 모터도 정격 부하에서는 효율이 높지만 저속 또는 부분 부하에서는 효율이 떨어질 수 있습니다.

에너지 절약은 모터 크기, 부하 프로파일, 작동 시간, 효율 차이, 구동 시스템 및 전기 비용에 따라 달라집니다. 연속 작동 장비의 경우 작은 효율 개선으로도 의미 있는 수명 주기 절감 효과를 얻을 수 있습니다.

이는 전기 모터 효율 및 에너지 효율 목표에 중요합니다.

영구 자석 모터는 자석에 의해 회전자 자속이 제공되기 때문에 가변 속도, 소형, 고효율 애플리케이션에서 우수한 성능을 발휘하는 경우가 많습니다. 인덕션 모터는 특히 규모가 큰 산업용 시스템에서 정격 부하 근처에서 여전히 효율적일 수 있습니다.

실제 효율은 모터 설계, 부하 프로파일, 속도 범위, 드라이브 시스템, 작동 시간 및 냉각 조건에 따라 달라집니다.

전력 밀도

영구 자석 모터는 훨씬 더 높은 전력 밀도를 제공합니다. 인덕션 모터와 비교하여. 영구 자석 모터는 더 작고 가벼운 패키지로 더 많은 전력을 공급할 수 있다는 것을 알게 되었습니다.

동일한 출력 목표의 경우 영구 자석 모터는 토크와 전력 밀도가 높기 때문에 유도 모터보다 더 작고 가볍게 설계할 수 있는 경우가 많습니다. 실제 크기와 무게 차이는 모터 출력, 속도, 냉각, 로터 설계 및 애플리케이션 요구 사항에 따라 달라집니다.

따라서 영구 자석 모터는 전기 자동차나 로봇 공학처럼 공간과 무게가 중요한 애플리케이션에 이상적입니다.

모터 유형	전력 밀도 특성
영구 자석 AC 모터	전력 밀도 설계로 더 작고 가벼운 패키지로 더 많은 전력을 제공합니다.
인덕션 모터	동일한 전력 출력을 위해 더 크고 무겁게 설계되어 전력 밀도가 낮아집니다.

영구 자석 모터는 좁은 공간에 고성능을 구현해야 하는 경우에 선호되는 경우가 많습니다. 이러한 프로젝트의 경우 자석 등급, 자석 모양, 코팅, 자화 방향이 로터 설계와 일치해야 합니다.

로터 손실

영구 자석 모터는 자기장을 생성하는 데 유도 회전자 전류가 필요하지 않으므로 회전자 전기 손실을 줄일 수 있습니다. 유도 모터는 유도 전류를 통해 로터 자기장을 생성하므로 로터 손실과 열 발생이 중요한 효율 요소입니다.

• 영구 자석 모터는 로터에 전류가 필요하지 않습니다. 즉, 전기 손실로 인해 로터가 뜨거워지지 않습니다.
• 인덕션 모터는 회전자에 전류를 유도하여 자기장을 생성합니다. 이 과정에서 특히 모터가 부분 부하로 작동할 때 에너지 손실이 발생합니다.
• 교류 유도 모터의 로터 손실은 추가적인 열 발생과 효율 저하로 이어질 수 있습니다.

연속 사용 시스템의 경우 영구 자석 모터와 유도 모터 중 하나를 선택하기 전에 로터 손실, 냉각 요구 사항, 부하 프로파일 및 수명 주기 에너지 비용을 비교해야 합니다.

제어

영구 자석 모터는 정확한 전류, 전압, 속도 및 로터 위치 관리에 따라 성능이 좌우되기 때문에 일반적으로 유도 모터보다 고급 제어가 필요합니다.

영구 자석 모터는 일반적으로 토크, 속도, 전류 및 로터 위치를 관리하기 위해 정확한 제어가 필요합니다. 제어가 제대로 이루어지지 않으면 토크 리플, 진동, 과열 또는 효율 저하가 발생할 수 있습니다. 많은 고정 속도 애플리케이션에서는 인덕션 모터가 더 간단할 수 있지만 속도와 토크 제어가 필요한 경우에는 여전히 VFD가 널리 사용됩니다.

• 영구 자석 모터는 최적의 성능을 위해 정확한 제어에 크게 의존합니다.
• 제어가 제대로 이루어지지 않으면 토크 리플, 진동, 과열 등의 문제가 발생할 수 있습니다.
• 인덕션 모터는 더 간단하지만 성능을 효과적으로 관리하려면 여전히 VFD가 필요합니다.

영구 자석 모터 프로젝트의 경우 자석 설계는 모터 제어 전략, 속도 범위, 작동 온도 및 로터 구조와 함께 검토해야 합니다.

비용

영구 자석 모터는 영구 자석과 고급 제어가 필요하기 때문에 일반적으로 초기 비용이 더 많이 듭니다. 인덕션 모터는 희토류 자석을 사용하지 않고 표준 산업 설계에서 널리 사용되기 때문에 일반적으로 초기 비용이 저렴합니다.

그러나 총 비용에는 에너지 사용량, 듀티 사이클, 유지보수, 가동 중지 시간, 모터 크기, 컨트롤러 비용, 예상 서비스 수명이 포함되어야 합니다.

비용 요소	영구 자석 모터	인덕션 모터
초기 모터 비용	보통 더 높음	일반적으로 낮음
자석 비용	희토류 자석 사용	영구 자석 필요 없음
컨트롤러 비용	종종 더 높음	간단한 애플리케이션에서는 더 낮을 수 있습니다.
에너지 비용	고효율 듀티 사이클에서 더 낮은 경우가 많습니다.	부분 부하 또는 저속에서 더 높을 수 있음
유지 관리 비용	낮은 경우가 많지만 자석은 열 보호가 필요합니다.	성숙하고 손쉬운 서비스
최적의 비용 적합성	고효율 또는 소형 시스템	비용에 민감한 표준 산업 시스템

영구 자석 모터는 에너지 절약과 컴팩트한 디자인이 높은 초기 비용을 능가하는 경우 수명 주기 비용을 줄일 수 있습니다. 애플리케이션이 단순하고 견고하며 비용에 민감한 경우에는 인덕션 모터가 더 경제적일 수 있습니다.

💰 참고: 구매 가격뿐만 아니라 총 수명주기 비용을 비교하세요. 운영 시간, 부하 프로파일, 효율성 목표, 제어 비용 및 유지보수 조건에 따라 더 나은 선택이 달라집니다.

열

영구 자석 모터는 로터 자기장이 유도 전류가 아닌 자석에 의해 제공되기 때문에 로터 손실을 줄일 수 있습니다. 이는 일부 작동 조건에서 효율을 개선하고 열 발생을 줄이는 데 도움이 될 수 있습니다.

그러나 영구 자석 모터는 과도한 온도에 민감합니다. 만약 자석 등급, 냉각 설계 또는 작동 조건이 적합하지 않은 경우 열로 인해 자기 성능이 저하되거나 자화 위험이 증가할 수 있습니다.

다음은 간단한 비교입니다:

열 계수	영구 자석 모터	인덕션 모터
주요 발열 문제	자석 온도 및 자화 위험	회전자 및 고정자 손실
냉각 필요	자석 등급, 하중 및 속도에 따라 다름	부하, 인클로저 및 듀티 사이클에 따라 다름
과열 시 위험	자석 성능이 약화될 수 있습니다.	절연, 베어링 및 권선 수명이 저하될 수 있습니다.
디자인 확인	자석 등급 및 열 마진	냉각 시스템 및 부하 프로파일

모터를 선택하기 전에 열 설계를 검토해야 합니다. 영구 자석 모터의 경우 자석 등급, 코팅, 로터 구조, 냉각 방식, 작동 온도를 함께 확인해야 합니다. 유도 모터의 경우 냉각, 단열, 부하 프로파일이 주요 신뢰성 요소입니다.

🌡️ 팁: 열은 두 모터 유형 모두에 영향을 미칩니다. 영구 자석 모터는 자석 등급 및 자화 검토가 필요하고, 유도 모터는 냉각 및 절연 검토가 필요합니다.

유지 관리

영구 자석 모터와 유도 모터 모두 적절하게 선택하고 유지 관리하면 안정적으로 사용할 수 있습니다. 영구 자석 모터는 회전자 전류가 필요하지 않지만 컨트롤러, 센서, 베어링 및 열 점검이 여전히 필요합니다. 유도 모터는 견고하고 성숙하지만 베어링, 냉각 시스템, 절연 및 전기 연결에 대한 점검이 여전히 필요합니다.

다음은 각 모터 유형에 대한 일반적인 유지 관리 작업 목록입니다:

영구 자석 모터:

• 베어링 상태 확인
• 컨트롤러 및 센서 성능 모니터링
• 자석 온도 및 자화 위험 검토
• 진동 및 로터 밸런스 검사
• 냉각 및 인클로저 상태 확인

인덕션 모터:

• 베어링 상태 확인
• 냉각 경로 및 팬 청소
• 절연 및 전기 연결 점검
• 진동 및 소음 모니터링
• 부하 프로파일 및 작동 온도 검토

유지보수 요구 사항은 작동 조건, 듀티 사이클, 냉각, 먼지, 진동 및 부하 안정성에 따라 달라집니다. 성능 요구 사항과 유지보수 기능을 모두 충족하는 모터가 더 좋습니다.

🛠️ 참고: 다운타임을 줄이려면 모터 유형뿐 아니라 올바른 모터 선택, 적절한 제어, 열 마진, 정기적인 점검이 필요합니다.

영구 자석 모터 기본 사항

영구 자석 모터의 작동 원리

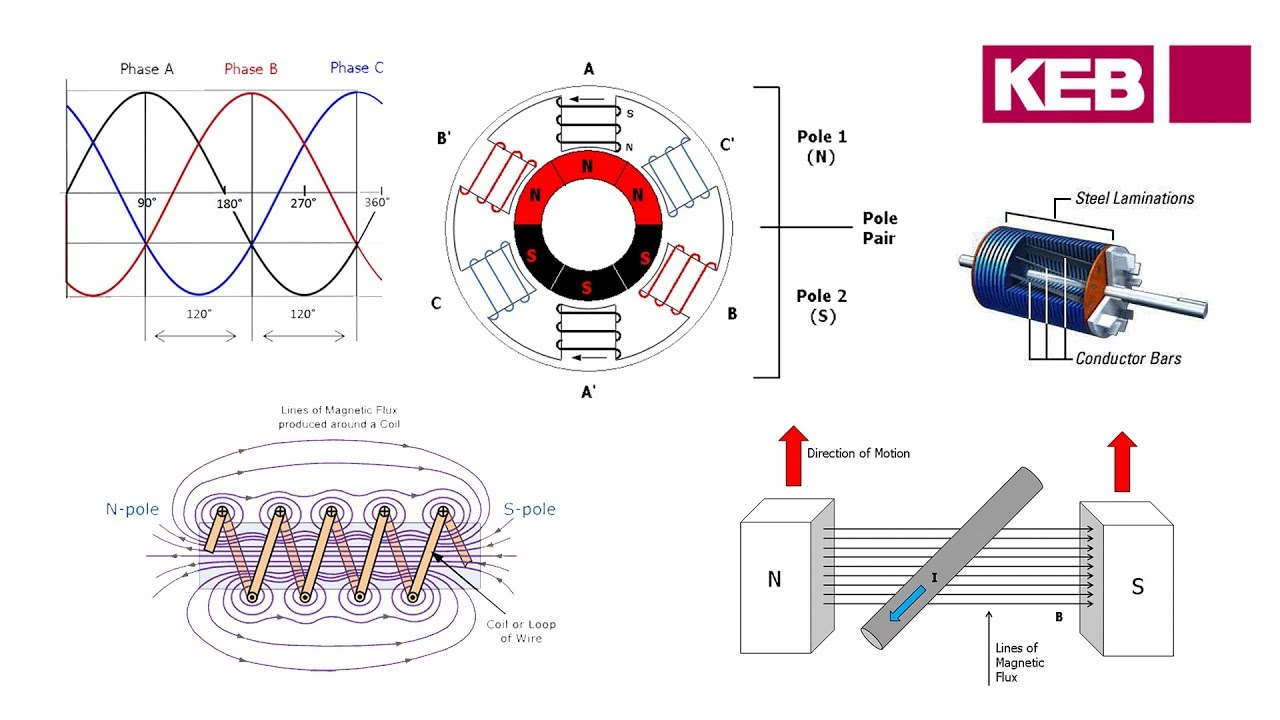

영구 자석 모터는 회전자에 자석을 사용하여 일정한 자기장을 생성합니다. 고정자 권선에 전류가 흐르면 고정자 장이 회전자 자석과 상호 작용하여 토크를 생성합니다.

많은 고성능 영구 자석 모터는 다음을 사용합니다. 네오디뮴 자석 컴팩트한 크기에 강력한 자기 성능을 제공하기 때문입니다. 모터 프로젝트의 경우, 자석 등급, 코팅, 자화 방향 및 로터 조립 공차가 모터 설계와 일치해야 합니다.

이 프로세스를 통해 외부 여기 또는 슬립 링이 필요하지 않습니다.

영구 자석 모터는 고정자 전자기장과 회전자 영구 자석 간의 상호 작용에 의존합니다. 이 설계는 특히 모터, 컨트롤러, 냉각 시스템, 그리고 다음과 같은 경우 토크 밀도와 효율성을 향상시킬 수 있습니다. 자석 등급 가 제대로 일치하는지 확인합니다.

• 영구 자석 DC 모터는 표준 션트 모터처럼 작동하지만 필드에 영구 자석을 사용합니다.
• 모든 DC 모터는 유사한 작동 원리를 공유하지만 영구 자석 모터는 단순성과 효율성이 뛰어납니다.

영구 자석 모터의 종류

브러시리스 DC 모터

브러시리스 DC 모터 또는 BLDC 모터는 브러시 대신 전자 정류를 사용합니다. 효율성과 조용한 작동, 정밀한 제어가 중요한 전기 자동차, 드론, 로봇 공학, 전동 공구, 소형 모션 시스템 등에 주로 사용됩니다.

동기식 AC 모터

영구 자석 동기 모터(PMSM)는 회전하는 고정자 자기장에 동기화된 회전자 속도로 작동합니다. 효율성과 정밀한 속도 제어가 중요한 전기 자동차, 서보 시스템, 산업 자동화 및 고성능 드라이브에 자주 사용됩니다.

모터 유형	주요 기능	일반적인 애플리케이션
브러시리스 DC 모터	브러시 없음, 조용하고 효율적	드론, 전기차, 로봇 공학
영구 자석 동기 모터	정확한 속도, 안정적인 작동	산업, 자동화

효율성 및 성능

더 높은 효율(로터 여기 손실 없음)이 필요한 이유

영구 자석 모터는 영구 자석이 로터 자기장을 제공하기 때문에 여기 관련 로터 손실을 줄일 수 있습니다. 이는 특히 소형 또는 가변 속도 시스템에서 효율성을 향상시킬 수 있습니다. 그러나 실제 에너지 절약은 모터 설계, 부하, 속도 범위, 컨트롤러 및 작동 시간에 따라 달라집니다.

• 로터 여기 손실 없음
• 발열 감소
• 연속 작업의 효율성 향상

부분 부하 효율 및 저속 토크

영구 자석 모터는 로터 손실을 줄이면서 유용한 토크를 유지할 수 있기 때문에 부분 부하 및 저속에서 우수한 성능을 발휘하는 경우가 많습니다. 따라서 전기 자동차, 로봇 공학 및 서보 시스템과 같이 속도나 부하가 변화하는 애플리케이션에 적합합니다.

영구 자석 모터는 가변 속도 성능, 컴팩트한 크기, 정밀한 제어가 최저 초기 비용보다 더 중요한 경우 강력한 선택이 될 수 있습니다.

비용 및 재료

영구 자석 모터는 일반적으로 자성 재료와 고급 제어 기능을 사용하기 때문에 초기 비용이 더 많이 듭니다. 일반적인 자석 옵션으로는 NdFeB, 페라이트, SmCo 등이 있습니다. 적합한 재료는 토크 밀도, 작동 온도, 비용 목표, 내식성 및 공급 안정성에 따라 달라집니다.

자석 유형	비용 영향	재료 요구 사항
NdFeB	희토류 소재와 특수 제조 공정으로 인해 높음	정밀 소결 및 검증된 인프라가 필요합니다.
페라이트	풍부한 자원과 손쉬운 제조로 인한 낮은 비용	전기 저항률이 높은 안정적이고 부식에 강한 소재
SmCo	보통이지만 비용과 가용성 때문에 덜 일반적입니다.	특정 희토류 원소가 필요하며 페라이트보다 비싼 경우가 많습니다.

NdFeB 자석은 컴팩트한 크기에 높은 자기 강도를 제공하기 때문에 고성능 영구 자석 모터에 일반적으로 사용됩니다. 하지만 NdFeB 비용과 공급은 희토류 재료의 가용성에 영향을 받을 수 있으므로 모터 설계자는 애플리케이션에 따라 페라이트 또는 SmCo도 평가할 수 있습니다.

페라이트 자석은 최대 자기 강도보다 낮은 재료 비용과 안정적인 공급이 더 중요한 경우 비용 효율적인 대안이 될 수 있습니다. 희토류를 줄이거나 희토류를 사용하지 않는 모터 설계에 종종 고려됩니다.

SmCo 자석은 강력한 온도 안정성을 제공할 수 있지만, 일반적으로 페라이트보다 비싸고 많은 모터 애플리케이션에서 NdFeB보다 덜 일반적입니다. 비용보다 고온 안정성이 더 중요한 경우 고려할 수 있습니다.

NdFeB vs 페라이트 vs SmCo

• NdFeB 자석은 고성능으로 인해 자동차 및 에너지 분야에서 매우 중요한 역할을 합니다.
• 페라이트 자석은 고성능 애플리케이션에서 비용 효율성과 안정성으로 주목받고 있습니다.
• SmCo 자석은 효과적이기는 하지만 비용이 높아 일반적으로 많이 사용되지는 않습니다.

자석 소재는 토크 밀도, 작동 온도, 비용 목표, 자화 마진, 부식 위험, 공급 안정성 등을 고려하여 선택해야 합니다.

유지 관리 및 안정성

영구 자석 모터는 모터 설계, 컨트롤러, 냉각 시스템, 베어링 시스템, 자석 등급이 적절히 일치할 때 산업 환경에서 안정적으로 작동할 수 있습니다. 유지보수 요구 사항은 듀티 사이클, 온도, 진동, 먼지, 냉각 및 작동 조건에 따라 달라집니다.

영구 자석 모터를 제공할 수 있습니다:

• 더 높은 토크 밀도
• 강력한 부분 부하 효율성
• 컴팩트한 모터 크기
• 우수한 저속 토크
• 로터 전기 손실 감소

하지만 요구 사항도 있습니다:

• 적절한 열 설계
• 적합한 자석 등급
• 안정적인 제어 시스템
• 자화 위험 검토

자화 위험(열, 충격, 반대장)

영구 자석 모터 설계 시 자화 위험을 검토해야 합니다. 과도한 열, 반대 자기장, 기계적 스트레스, 결함 또는 열악한 작동 조건은 자기 성능을 저하시킬 수 있습니다. NREL 연구에서도 영구 자석 AC 기계의 주요 결함 유형으로 로터 감자에 대해 논의합니다.

참고: 중요한 시스템의 경우 영구 자석 모터를 선택하기 전에 자석 등급, 열 마진, 로터 설계, 제어 전략 및 고장 보호 기능을 검토해야 합니다.

인덕션 모터 기본 사항

인덕션 모터의 작동 원리

유도 전동기는 전자기 유도에 의해 작동합니다. 고정자의 교류 전류는 회전 자기장을 생성합니다. 이 자기장은 회전자에 전류를 유도하고 고정자 필드와 회전자 필드 간의 상호 작용으로 토크를 생성합니다.

표준 유도 모터는 성숙하고 견고하며 비용 효율적이고 영구 자석이 필요하지 않기 때문에 널리 사용됩니다.

인덕션 모터는 성숙하고 견고하며 비용 효율적이기 때문에 널리 사용됩니다. 표준 인덕션 모터에는 영구 자석이 필요하지 않습니다.

인덕션 모터의 종류

인덕션 모터는 여러 유형이 있으며 부하 유형, 시동 토크, 속도 제어, 전원 공급 장치 및 작동 환경에 따라 올바른 선택이 달라집니다.

다람쥐 케이지

다람쥐 케이지 유도 모터가 가장 일반적인 유형입니다. 설계가 간단하고 견고하며 비용 효율적이기 때문에 펌프, 팬, 컨베이어, 컴프레서 및 일반 산업 장비에 널리 사용됩니다.

상처 로터

권선형 로터 모터는 외부 저항 또는 제어 장비에 연결된 로터 권선을 사용합니다. 크레인, 호이스트, 중장비 등 높은 시동 토크 또는 제어된 시동이 필요할 때 자주 사용됩니다.

다음은 각 유형에 대한 일반적인 애플리케이션을 보여주는 표입니다:

인덕션 모터의 유형	일반적인 애플리케이션
다람쥐 케이지 유도 전동기	펌프, 팬, 컴프레서, 컨베이어
슬립 링(권선 로터) 유도 전동기	중장비, 크레인, 호이스트, 엘리베이터
단상 유도 전동기	선풍기, 냉장고, 세탁기와 같은 가전 제품
3상 인덕션 모터	중장비 산업 기계 및 펌프
선형 유도 전동기	자기부상 열차, 롤러코스터, 자동화된 자재 취급 시스템

효율성 및 성능

인덕션 모터는 많은 산업 분야에서 안정적인 성능을 제공합니다. 정격 부하 근처에서는 효율적일 수 있지만 부분 부하, 저속 또는 제대로 일치하지 않는 듀티 사이클에서는 효율이 떨어질 수 있습니다. 로터 손실과 열 발생은 장기적인 에너지 사용을 평가할 때 중요한 요소입니다.

• 인덕션 모터는 최대 부하에서 가장 잘 작동합니다.
• 완전히 끌 수 있어 유휴 시간 동안 에너지를 절약할 수 있습니다.
• 코스팅 시 손실이 거의 없으므로 모터가 지속적으로 작동하지 않는 애플리케이션에 이상적입니다.

인덕션 모터는 비용 효율적이고 견고하며 널리 사용 가능하고 표준 애플리케이션에서 쉽게 교체할 수 있기 때문에 많은 산업 시스템에서 실용적인 선택으로 남아 있습니다.

Osenc는 모터의 신뢰성과 효율성을 개선하는 데 도움이 되는 고품질 자성 소재를 제공하여 제 작업을 지원합니다.

비용 및 재료

인덕션 모터는 일반적으로 강철 적층, 구리 권선, 알루미늄 또는 구리 로터 도체와 같이 널리 사용되는 재료를 사용하기 때문에 초기 비용이 저렴합니다. 따라서 대량 산업용 및 표준 교체 애플리케이션에 실용적입니다.

인덕션 모터의 비용 분석은 일반적으로 영구 자석 모터보다 초기 투자 비용이 낮은 것부터 시작합니다. 그러나 고급 라미네이션 재료, 개선된 도체, 절연 시스템, 냉각 설계로 인해 초기 비용이 증가할 수 있습니다. 이러한 개선은 효율성을 높이고 열을 줄이며 서비스 수명을 연장하는 데 도움이 될 수 있습니다.

다음은 인덕션 모터의 주요 비용 및 재료 고려 사항을 요약한 표입니다:

고려 사항	세부 정보
초기 투자 비용	새로운 라미네이션 소재는 특수한 제조 요구 사항으로 인해 초기 비용이 높은 경우가 많습니다.
장기적인 혜택	효율성이 향상되면 에너지가 크게 절약되어 시간이 지남에 따라 초기 비용을 상쇄할 수 있습니다.
열 관리	고급 소재가 열 방출을 강화하여 모터 수명을 연장하고 유지보수 비용을 절감합니다.
시장 포지셔닝	효율성이 더 좋은 모터는 더 높은 생산 비용을 정당화하기 위해 프리미엄 가격을 책정할 수 있습니다.
규정 준수	첨단 소재에 대한 투자는 엄격한 에너지 효율 표준을 충족하는 데 도움이 됩니다.

인덕션 모터는 여전히 재료 품질이 중요합니다. 라미네이션 품질, 도체 재질, 절연, 냉각 설계, 제조 일관성은 효율, 발열, 소음, 서비스 수명에 영향을 미칠 수 있습니다.

💡 팁: 고급 소재의 모터를 선택하면 에너지 사용과 유지보수를 줄여 장기적으로 비용을 절감할 수 있습니다.

인덕션 모터가 여전히 기본 선택인 이유

인덕션 모터는 저렴한 비용, 내구성, 간단한 작동, 손쉬운 조달, 검증된 성능을 모두 갖추고 있어 많은 산업 분야에서 여전히 기본 선택으로 사용되고 있습니다. 일반적으로 펌프, 팬, 컨베이어, 컴프레서, HVAC 시스템 및 일반 산업 기계에 사용됩니다.

일부 구동 시스템에서는 유도 모터가 필요하지 않을 때 분리하거나 끄기가 더 쉬울 수 있습니다. 그러나 에너지 절약은 전체 모터 구동 시스템, 운영 일정, 부하 및 제어 전략에 따라 달라집니다.

인덕션 모터가 많은 산업 프로젝트에서 여전히 널리 사용되는 주요 이유는 다음과 같습니다:

• 영구 자석 모터에 비해 낮은 초기 비용
• 유지 관리할 부품이 적은 심플한 디자인
• 완전히 꺼서 에너지를 절약하는 기능
• 열악한 환경에서도 안정적인 성능 제공
• 표준 크기로 조달 및 교체가 용이합니다.

인덕션 모터는 비용에 민감한 고강도, 대규모 작업에 적합한 강력한 선택입니다.

⚙️ 참고: 경제적이고 유지보수가 쉬우며 업계에서 검증된 모터가 필요하다면 인덕션 모터가 확실한 선택입니다.

애플리케이션 및 사용 사례

영구 자석 모터와 유도 모터 사이의 선택은 효율성 목표, 비용, 제어 요구 사항, 듀티 사이클, 크기 제한 및 작동 환경에 따라 달라집니다. 영구 자석 모터는 소형 크기, 고효율, 정밀한 제어가 중요한 경우 더 강력한 성능을 발휘합니다. 유도 모터는 낮은 초기 비용, 견고성, 손쉬운 교체가 중요한 곳에서 여전히 인기가 있습니다.

실제 영구 자석 모터

전기 자동차

전기 자동차는 높은 토크 밀도, 컴팩트한 크기, 강력한 저속 성능을 제공할 수 있기 때문에 영구 자석 모터 또는 PMSM을 사용하는 경우가 많습니다. 하지만 일부 전기차 설계에서는 효율성, 비용, 희토류 의존도, 주행 조건의 균형을 맞추기 위해 여전히 유도 모터를 사용하거나 다양한 모터 유형을 결합하기도 합니다.

로봇 공학 및 자동화

로봇 공학 및 자동화 분야에서 영구 자석 모터는 소형 크기, 정밀한 제어, 빠른 응답, 부드러운 동작을 지원하기 때문에 자주 사용됩니다. 이러한 기능은 로봇 팔, 서보 시스템, 자동화 장비 및 정밀 모션 플랫폼에 유용합니다.

소비자 가전

영구 자석 모터는 가전제품과 소형 전기 기기에 널리 사용됩니다. 컴퓨터 드라이브, 전동 칫솔, 진공 청소기, 소형 가전제품, 전동 공구, 앞 유리 와이퍼 등은 컴팩트한 크기, 조용한 작동, 효율적인 성능의 이점을 누릴 수 있습니다.

일반적인 영구 자석 모터 애플리케이션:

• 전기 자동차
• 로봇 공학 및 자동화
• 컴퓨터 드라이브
• 전동 칫솔
• 진공 청소기
• 전동 공구
• 앞유리 와이퍼

실제 인덕션 모터

산업 기계

인덕션 모터는 컨베이어, 그라인더, 믹서, 컴프레서, 펌프, 생산 라인 등 중장비 산업 기계에 널리 사용됩니다. 견고한 설계, 성숙한 공급망, 손쉬운 교체로 많은 제조 및 공정 산업에 실용적입니다.

HVAC 시스템

HVAC 시스템에서 인덕션 모터는 일반적으로 컴프레서, 팬, 송풍기에 사용됩니다. 신뢰성, 가용성, 비용 효율성 덕분에 많은 빌딩 및 산업용 공기 처리 시스템에 실용적입니다.

펌프 및 팬

인덕션 모터는 일반적으로 펌프, 팬, 공기 압축기, 수처리 시스템 및 환경 장비에 사용됩니다. 안정적인 장기 작동과 관리 가능한 초기 비용이 필요한 애플리케이션에 실용적입니다.

🏭 일반적인 유도 모터 용도:

• 산업용 팬 및 송풍기
• 워터 펌프 및 공기 압축기
• 컨베이어 및 자재 취급 시스템
• 공작 기계 및 믹서
• 환기 및 공기 처리 장치

적용 분야	선호하는 모터 유형	선호되는 이유
전기 자동차	영구 자석 모터	고효율, 소형, 강력한 토크
로봇 공학/자동화	영구 자석 모터	정밀한 제어, 작은 크기
가전 제품	영구 자석 모터	조용하고 효율적이며 긴 수명
산업 기계	인덕션 모터	내구성, 유지보수 용이성, 비용 효율성
HVAC 시스템	인덕션 모터	신뢰성, 완전히 끌 수 있음
펌프 및 팬	인덕션 모터	다양한 부하, 긴 실행 시간 처리

작업에 따라 적합한 모터가 달라집니다. 효율성, 컴팩트한 크기, 정밀한 제어가 중요한 경우 영구 자석 모터가 더 적합합니다. 인덕션 모터는 낮은 초기 비용, 견고한 작동, 손쉬운 교체가 중요한 경우 더 강력한 후보입니다.

영구 자석과 인덕션 모터 중 선택하기

영구 자석 모터와 유도 모터 중에서 선택하는 가장 좋은 방법은 효율성 목표, 초기 비용, 수명 주기 비용, 제어 요구 사항, 작동 온도, 크기 제한, 듀티 사이클 및 유지보수 기능을 비교하는 것입니다.

주요 선택 요소

애플리케이션 요구 사항	더 나은 선택	왜
최고의 효율성	영구 자석 모터 / PMSM	낮은 로터 손실과 강력한 부분 부하 효율
초기 비용 절감	인덕션 모터	희토류 자석 필요 없음
컴팩트한 모터 크기	영구 자석 모터	더 높은 토크 및 전력 밀도
견고한 산업용	인덕션 모터	성숙하고, 널리 사용 가능하며, 유지 관리가 쉽습니다.
정밀한 속도 제어	PMSM	동기식 작동 및 강력한 제어 성능
비용 압박이 있는 펌프 및 팬	인덕션 모터	입증된 가용성, 낮은 초기 비용
EV 저속 토크 및 주행 거리	영구 자석 모터	강력한 토크 밀도 및 효율성
희토류 없는 디자인	인덕션 모터	자석 공급 및 가격 위험 방지
고온 위험	의존성	PM 모터는 자석 등급 및 열 검토가 필요합니다.

효율성 요구 사항

효율성은 피크 효율뿐만 아니라 전체 작동 프로파일을 기준으로 판단해야 합니다. 영구 자석 모터는 고효율, 가변 속도, 소형 애플리케이션에서 우수한 성능을 발휘하는 경우가 많습니다. 시스템이 정격 부하에 가깝게 작동하고 초기 비용이 더 중요한 경우에는 인덕션 모터가 여전히 강력한 선택이 될 수 있습니다.

예산

예산에는 초기 비용과 수명 주기 비용이 모두 포함되어야 합니다. 영구 자석 모터는 일반적으로 자석과 고급 제어 기능을 사용하기 때문에 비용이 더 많이 듭니다. 인덕션 모터는 일반적으로 초기 비용이 저렴하고 조달이 더 쉽습니다. 연속 작동 시스템의 경우 에너지 비용에 따라 최종 결정이 달라질 수 있습니다.

영구 자석 모터 프로젝트의 경우 자석 비용은 모터 효율, 크기 감소, 작동 온도 및 예상 사용 수명과 함께 평가해야 합니다.

제어 복잡성

제어 요구 사항은 모터 선택에 큰 영향을 미칠 수 있습니다. 영구 자석 모터는 일반적으로 전류, 로터 위치 및 속도를 보다 정밀하게 제어해야 합니다. 많은 표준 애플리케이션에서는 인덕션 모터가 더 간단할 수 있지만 가변 속도 작동이 필요한 경우 VFD가 일반적입니다.

Osenc는 네오디뮴 자석을 복잡한 모터 어셈블리에 통합하기 위한 기술 지원을 제공합니다.

환경 조건

환경 조건에 따라 모터 선택이 달라질 수 있습니다. 세척 구역에는 밀폐된 하우징과 부식 방지 소재가 필요할 수 있습니다. 철도 및 중장비 시스템에는 진동 및 온도 저항성이 필요할 수 있습니다. 의료 또는 정밀 시스템에는 특수 소재 및 전자기 호환성 검토가 필요할 수 있습니다.

영구 자석 모터 프로젝트의 경우 자석 코팅, 내식성, 작동 온도, 자화 마진 등을 모터 환경과 함께 점검해야 합니다.

애플리케이션 기반 권장 사항

애플리케이션마다 다른 모터 트레이드오프가 필요합니다:

• 세척 환경의 경우 모터를 선택하기 전에 모터 하우징, 밀봉, 내식성 및 세척 조건을 검토해야 합니다.
• 철도 및 중장비 시스템의 경우 진동, 온도 범위, 듀티 사이클, 서비스 가능 여부가 중요한 선택 요소입니다.
• 로봇 공학 및 자동화의 경우 컴팩트한 크기, 토크 밀도, 정밀한 제어, 빠른 응답으로 인해 영구 자석 모터가 강력한 옵션이 되는 경우가 많습니다.
• 의료 또는 정밀 장비의 경우 재료 호환성, 전자기 간섭, 온도 및 제어 정확도를 신중하게 검토해야 합니다.

섹터	권장 모터 유형	이유
자동차	영구 자석 모터	고효율, 강력한 토크, 컴팩트한 크기
제조	인덕션 모터	비용 효율적이고 내구성이 뛰어나며 유지 관리가 쉽습니다.
소비자 가전	영구 자석 모터	조용하고 효율적이며 긴 수명
식품 가공	영구 자석 모터	컴팩트한 사이즈, IP 등급 충족
철도	인덕션 모터	진동, 온도 변동 처리
로봇 공학	영구 자석 모터	정밀한 제어, 고속 작동
의료 영상	영구 자석 모터	맞춤형 토크, 비자성 재료

최적의 선택은 용도에 따라 다릅니다. 영구 자석 모터는 효율성, 컴팩트한 크기, 토크 밀도, 정밀한 제어가 가장 중요한 곳에서 더 강력한 후보입니다. 인덕션 모터는 대규모의 거친 환경이나 비용에 민감한 환경에서는 여전히 강력한 후보입니다. 영구 자석 모터 프로젝트의 경우 OSENC는 다음을 지원할 수 있습니다. 맞춤형 네오디뮴 자석 디자인, 자석 등급 선택, 코팅 선택 및 자화 방향 검토.

트렌드 및 향후 전망

전기 모터 기술의 미래는 소재 혁신, 더 스마트한 제어 시스템, 희토류 공급 문제, 더 엄격한 효율성 표준에 의해 형성되고 있습니다.

희토류/페라이트 설계 감소

제조업체들은 이제 희토류 소재에 대한 의존도를 줄일 방법을 모색하고 있습니다. 일부 제조업체는 자재 비용과 공급망 위험을 줄이기 위해 페라이트 또는 희토류 감소 모터 설계를 모색하고 있습니다. 그러나 페라이트 자석은 NdFeB 자석보다 자기 강도가 낮기 때문에 페라이트 설계는 일반적으로 신중한 모터 재설계가 필요합니다.

페라이트 자석은 또한 조달하기 쉽고 글로벌 공급 문제의 영향을 덜 받습니다. 따라서 많은 기업에서 현명한 선택이 될 수 있습니다.

• 페라이트 자석은 희토류 설계에 비해 생산 비용을 30~60% 낮춥니다.
• 안정적인 공급을 제공하고 지정학적 위험을 피하는 데 도움이 됩니다.

페라이트 기반 모터 설계는 비용에 민감한 프로젝트나 희토류 절감 설계에 고려할 수 있습니다. 이러한 프로젝트의 경우 자석 성능, 모터 크기, 목표 토크, 재설계 비용을 함께 평가해야 합니다.

드라이브 기술 + 센서리스 제어

드라이브 기술은 빠르게 발전하고 있습니다. 센서리스 제어를 사용하면 기계식 위치 센서 없이도 모터를 고정밀로 작동할 수 있어 유지보수를 줄이고 안정성을 향상시킬 수 있습니다. 칼만 필터와 같은 추정 방법과 관찰자 기법은 저속에서 제어를 개선하는 데 자주 사용됩니다.

효율 규정으로 인해 모터 시스템은 더 나은 에너지 성능을 향해 나아가고 있습니다. 많은 시장에서 모터 효율 등급, 드라이브 선택, 작동 시간, 부하 프로파일은 이제 구매 결정에서 더 중요한 요소가 되었습니다.

이러한 혁신은 더 스마트하고 효율적인 모터 시스템을 지원합니다. 영구 자석 모터 프로젝트의 경우 자석 어셈블리 설계는 제어 방법, 속도 범위, 로터 구조 및 열 조건과 함께 검토되어야 합니다.

도입을 촉진하는 효율성 표준

정부와 산업 표준은 모터 시스템의 효율을 높이기 위해 노력하고 있습니다. 모터 효율 등급, 드라이브 선택, 작동 시간, 부하 프로파일은 구매 및 설계 결정에서 더욱 중요해지고 있습니다.

규정	설명	영향
EU 에코디자인 지침 2019/1781	3상 유도 모터(75~200kW)는 2023년 7월부터 IE4 표준을 충족해야 합니다.	모터는 12~18%의 전력을 덜 사용하므로 연간 7천만 톤의 CO2 배출량을 줄일 수 있습니다.
중국 GB 18613-2020	375kW 미만의 대부분의 모터는 최소한 IE3를 준수해야 합니다.	시장 규정 준수 및 에너지 효율성을 높입니다.

• 영구 자석은 이제 재생 에너지에서 더 큰 역할을 하며 모터 효율을 개선합니다.
• 영구 자석 모터 시장은 새로운 기술과 광범위한 사용으로 인해 빠르게 성장하고 있습니다.
• 영구 자석 모터 기술은 소형 크기, 전력 밀도 및 효율성이 중요한 설계 요소가 될 수 있는 재생 에너지 및 고효율 구동 시스템에서도 주목받고 있습니다.

제조업체들이 더 높은 효율, 더 낮은 에너지 사용, 향상된 제어, 더 안정적인 재료 공급을 추구함에 따라 이러한 추세는 계속될 것으로 보입니다. 고급 모터 설계를 위해 OSENC는 맞춤형 네오디뮴 자석, 자석 등급 선택, 코팅 선택, 자화 방향 및 조립 관련 요구 사항을 지원할 수 있습니다.

🌱 팁: 최신 효율 표준을 충족하는 모터를 선택하면 에너지를 절약하고 더 깨끗한 환경을 조성할 수 있습니다.

모터 자석 성능이 영구 자석 모터 설계에 미치는 영향

1. 잔존의 영향

DC 모터의 경우 동일한 권선 파라미터와 테스트 조건에서 리맨런스가 높을수록 무부하 속도가 낮아지고 무부하 전류가 작아지며 최대 토크가 클수록 최고 효율 지점의 효율이 높아집니다.
실제 테스트에서는 일반적으로 무부하 속도 수준과 최대 토크의 크기가 자성강의 잔류 기준을 판단하는 데 사용됩니다.

동일한 권선 및 전기 조건에서 리맨런스가 높을수록 자속이 증가할 수 있습니다. 이는 무부하 속도, 무부하 전류, 토크 및 효율에 영향을 미칠 수 있습니다. 그러나 최종 결과는 권선, 에어 갭, 로터 구조, 자기 회로 및 제어 방법을 포함한 전체 모터 설계에 따라 달라집니다.

2. 강압성의 영향

보자력은 자석의 자화 저항에 영향을 줍니다. 모터 애플리케이션에서 필요한 보자력은 작동 온도, 반대 자기장, 고장 조건, 로터 설계 및 안전 마진에 따라 달라집니다. 보자력 등급이 높을수록 자화 저항이 향상될 수 있지만 무턱대고 사용하기보다는 실제 작동 조건에 따라 선택해야 합니다.

3. 정사각형의 영향

자석 성능의 일관성은 다양한 작동 조건에서 모터 효율 곡선이 얼마나 안정적인지에 영향을 미칠 수 있습니다. 허브 모터 또는 가변 속도 드라이브와 같은 애플리케이션의 경우 모터는 높은 최고 효율에 도달할 뿐만 아니라 더 넓은 속도 및 부하 범위에서 유용한 효율을 유지해야 합니다.

4. 성능 일관성의 영향

일관성 없는 잔류 자성: 특히 높은 성능을 가진 개인도 좋지 않습니다. 각 단방향 자기장 구간에서 자속의 불일치로 인해 토크가 비대칭이 되고 진동이 발생합니다.

보자력의 불일치: 특히 개별 제품의 보자력이 너무 낮아 역자화가 발생하기 쉬워 각 자철의 자속과 모터 진동이 불일치합니다. 이 효과는 브러시리스 모터에서 더 중요합니다.

자석 모양과 공차가 영구 자석 모터 성능에 미치는 영향

1. 자석 두께의 영향

자석 두께가 증가하면 에어 갭이 감소하고 유효 자속이 증가할 수 있습니다. 이는 일부 설계에서 토크나 효율을 향상시킬 수 있지만 진동, 자기 포화 위험 또는 조립 감도를 증가시킬 수도 있습니다.

모터 자석의 경우 두께의 일관성이 중요합니다. 자석 두께가 고르지 않으면 에어 갭 균일성, 진동, 소음 및 모터 효율에 영향을 미칠 수 있습니다.

2. 자석 폭의 효과

밀집된 브러시리스 모터 자석의 경우 자석 폭과 누적 간격을 신중하게 제어해야 합니다. 간격이 너무 크면 자기장 분포가 고르지 않게 될 수 있습니다. 공차가 너무 좁으면 조립이 어려워질 수 있습니다.

폭의 일관성은 홀 센서 정렬, 로터 균형, 진동 및 효율에도 영향을 미칩니다. 따라서 로터 설계 및 조립 방식에 따라 모터 자석 폭을 제어해야 합니다.

브러시드 모터의 경우 기계적 정류 전이 구역을 위해 예약 된 자기 강철 사이에 일정한 간격이 있습니다. 간격이 있지만 대부분의 제조업체는 모터 마그네틱 스틸의 설치 위치를 보장하기 위해 설치 정확도를 보장하기 위해 엄격한 마그네틱 스틸 설치 절차를 가지고 있습니다. 자기 강철의 너비를 초과하면 설치되지 않으며, 자기 강철의 너비가 너무 작 으면 자기 강철의 정렬이 잘못되고 모터의 진동이 증가하며 효율이 떨어집니다.

3. 자석 모따기 크기와 비모따기의 효과 3.

모따기를 하면 자석 가장자리의 급격한 자기장 변화를 줄일 수 있으며 코깅 토크, 진동 및 소음을 줄일 수 있습니다. 그러나 모따기는 유효 자성 물질과 자속을 감소시킬 수도 있으므로 모따기 크기는 모터의 토크 및 진동 요구 사항과 균형을 맞춰야 합니다.

브러시 모터의 잔류 자기가 낮은 경우 모따기의 크기를 적절히 줄이면 잔류 자기를 보상하는 데 도움이되지만 모터의 맥동이 증가합니다. 일반적으로 잔류 자속이 낮은 경우 길이 방향의 공차를 적절히 확대하여 유효 자속을 어느 정도 증가시킬 수 있으므로 모터의 성능은 기본적으로 변하지 않습니다.

영구 자석 모터는 일반적으로 고효율, 강력한 토크 밀도 및 컴팩트한 디자인이 가장 중요한 경우 더 강력한 선택입니다. 낮은 초기 비용, 견고함, 간단한 작동이 더 중요한 경우에는 일반적으로 인덕션 모터가 더 강력한 선택입니다. 다음은 간단한 비교입니다:

모터 유형	강점	제한 사항
인덕션 모터	내구성, 저렴한 비용	저속에서 낮은 효율성
영구 자석 모터	높은 토크, 효율적인	더 높은 재료 비용

일부 전기자동차 플랫폼은 토크, 효율성, 비용, 주행 조건의 균형을 맞추기 위해 다양한 모터 유형을 사용합니다. 영구 자석 모터는 소형 크기와 토크 밀도가 중요한 경우 자주 사용되는 반면, 견고성, 비용 또는 희토류가 없는 설계가 중요한 경우 유도 모터를 사용할 수 있습니다.

자주 묻는 질문
