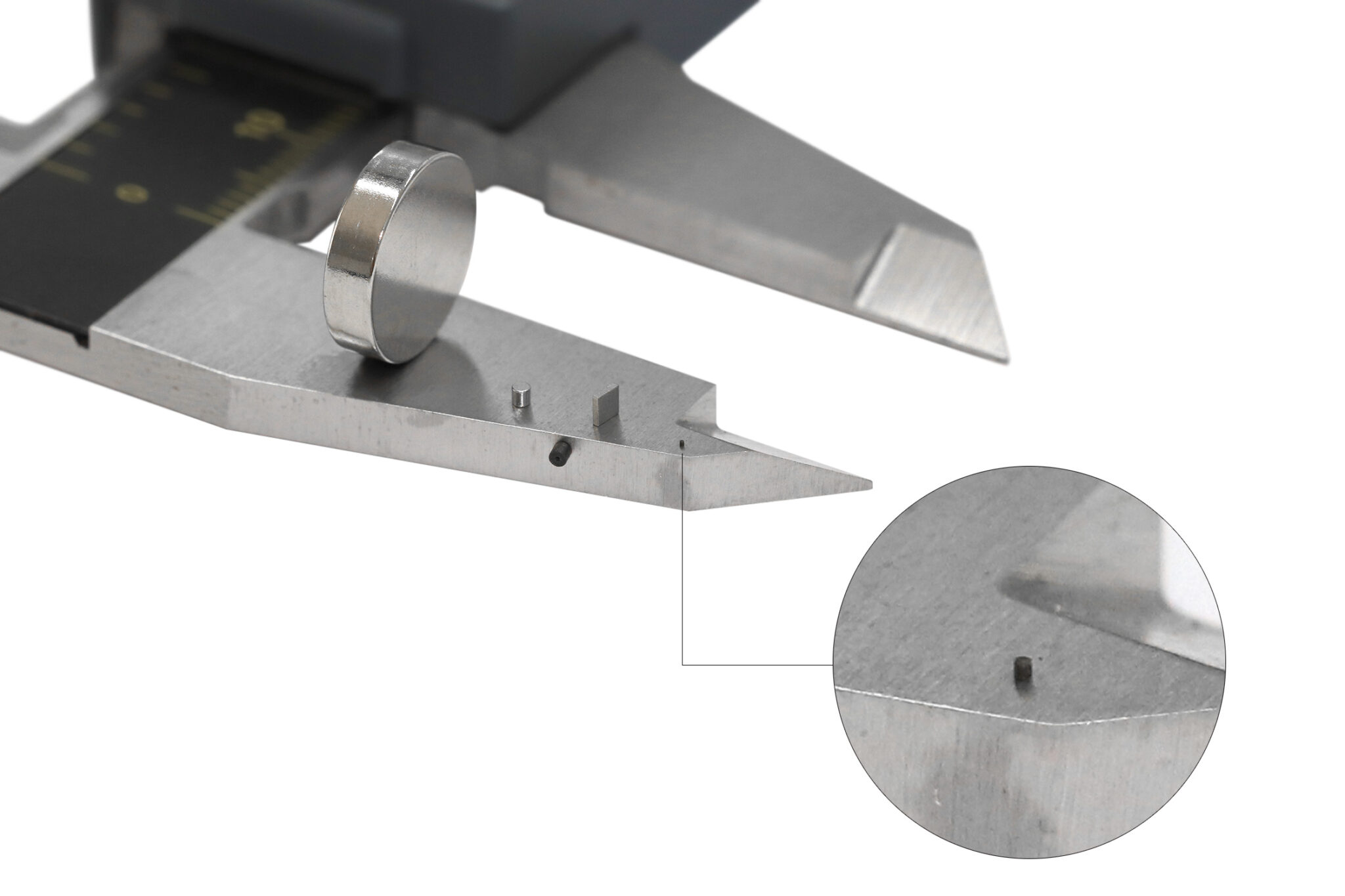

생산용 마이크로 자석을 구매할 때 어려운 점은 단순히 “작은 크기’가 아니라 반복 정밀도입니다. 당사의 마이크로 네오디뮴 자석(NdFeB)과 기타 네오디뮴 마이크로 자석은 불과 0.1 mm 단위의 차이로 끼워맞춤, 자기장, 수율이 달라지는 설계를 위한 제품입니다. 소형 센서, 마이크로 액추에이터, 마이크로 로보틱스, 랩 단계부터 파일럿 단계까지의 제작에 적합합니다. 도면과 적층 구조를 보내주시면 외경/내경/두께, 코팅 두께, 착자 사양을 확정하고 양산 결정 전에 샘플로 검증할 수 있도록 지원합니다(EU 문서에서는 micron magnet 또는 mikro magnet으로 표기되는 경우가 많습니다).
(참고: 초소형 네오디뮴 자석의 제조 가능성은 형상, 코팅 두께, 취급 수율에 따라 달라집니다. 도면 + 수량 + 코팅 요구사항을 보내주시면 샘플 제작 전에 제조 가능성과 현실적인 공차 범위를 확인해 드립니다.)
마이크로 자석은 초소형 영구자석으로, 공차와 코팅 두께가 끼워맞춤과 자기장에 직접 영향을 미칩니다. 따라서 이는 단순한 선택 요소가 아니라 기능 사양의 일부입니다. 명확한 구분을 위해 다음과 같이 정의합니다:
• 소형 자석: 0.80–15.00 mm
• 마이크로 자석: 0.20–0.79 mm(200–790 μm)
이 크기 범위에서는 대부분 부피 대비 자력이 우수한 NdFeB를 선택하지만, 실제 제약 요인은 일반적으로 취급 수율, 코팅 균일도, 적층 구조의 에어 갭입니다. 연구 자료에서는 흔히 micron magnet, EU 문서에서는 mikro magnet이라고도 합니다.
양산용 어셈블리에 마이크로 자석을 적용할 경우 일반적인 형상, 자석 등급, 코팅, 포장 및 초소형 부품 취급 방식을 초기 단계에서 검토해야 합니다.
마이크로 자석 RFQ에서는 대부분 mm를 사용하지만, 연구 자료에서는 μm 단위의 미크론 자석으로 표기하기도 합니다. 어느 쪽이든 무방하지만 도면에는 반드시 착자 방향을 명시해야 합니다. 마이크로 어셈블리에서는 마지막 치수를 착자 축으로 간주하는 것과 같은 잘못된 가정 하나만으로도 "완벽한 샘플"이 제작 단계에서 자기장 방향 불일치로 이어질 수 있습니다.
Osenc는 맞춤형 자석 공급업체로서 아래 치수의 마이크로 자석을 생산할 수 있습니다.
초박형 부품(예: 50 × 50 × 0.2 mm)을 사용하는 경우, 운송 중 균열과 깨짐을 줄이기 위해 평탄도, 코팅 균일도 및 포장 방식을 확인합니다.
링형, 튜브형 및 홀형 마이크로 자석은 도면 단계에서 동심도 관리를 검토해야 합니다. 외경(OD)과 내경(ID) 사이의 편심이 작더라도 자석 엔코더 및 마이크로 모터 적용 시 조립 끼워맞춤, 회전 균형 또는 신호 안정성에 영향을 줄 수 있습니다.
엔코더, 로터 및 Hall effect 센서 어레이 프로젝트에서 다극 착자 가능 여부는 자석 크기, 형상, 자석 등급 및 착자 지그 구현 가능성에 따라 달라질 수 있습니다. 샘플 제작 전에 설계 적합 여부를 검토할 수 있도록 극수, 착자 패턴, 기계적 데이텀 및 센서 위치를 공유해 주십시오.
마이크로 자석에서 코팅은 단순한 부식 방지 수단이 아닙니다. 자석 본체가 매우 작기 때문에 NiCuNi, 아연, 에폭시 또는 Parylene 코팅 두께가 최종 OD, ID 또는 작동 간극에서 상당한 비중을 차지할 수 있습니다. 이는 공간이 제한된 어셈블리에서 끼워맞춤, 표면 가우스값 및 센서 응답에 영향을 줄 수 있습니다.
센서, 초소형 로터, 의료기기 또는 소형 자석 어셈블리와 같은 고감도 용도의 경우, Osenc는 생산 전에 요구되는 OD, ID, 공차, 표면 가우스값 및 목표 인장력과 함께 코팅 두께를 검토합니다.
Osenc가 검증한 마이크로 자석 비교 데이터에 따르면, 자석 크기, 등급 및 착자 조건이 동일할 때 NiCuNi 코팅으로 인해 유효 자기 출력이 약 3% 감소할 수 있습니다. 모든 코팅 자석의 출력이 정확히 3% 감소한다는 의미는 아닙니다. 최종 결과는 자석 형상, 코팅 두께, 측정 위치 및 어셈블리의 작동 간극에 따라 달라지기 때문입니다.
네오디뮴 등급(N35-N55)은 소재의 성능 범위를 나타내지만, 어셈블리에 코팅, 접착제, 하우징 또는 공극이 추가된 상태의 성능을 보장하지는 않습니다. 마이크로 네오디뮴 자석/네오디뮴 마이크로 자석은 체적이 매우 작기 때문에, 손실 후에도 사용 가능한 자계를 확보하기 위해 N52-N55부터 검토하는 설계가 많습니다. 열에 노출될 가능성이 있다면 온도 등급을 먼저 고려해야 합니다. 가장 높은 N 번호를 선택하는 것보다 비가역적 손실을 방지하는 것이 더 중요하기 때문입니다.
매우 작은 공간에서 높은 자기 성능이 필요한 설계에는 일반적으로 NdFeB 마이크로 자석이 우선적으로 선택됩니다. 최대 에너지적이라고도 하는 높은 BHmax를 통해 제한된 자석 체적에서도 더 강한 자기 성능을 구현할 수 있어 소형 센서, 마이크로 모터, 엔코더 및 정밀 어셈블리에 유용합니다.
| 재질 | 적합한 용도 | 주요 장점 | 주요 제약 사항 |
|---|---|---|---|
| NdFeB | 소형 센서, 마이크로 모터, 엔코더, 정밀 어셈블리 | 작은 체적에서 가장 높은 자기 성능 | 일반적으로 부식 방지 코팅이 필요함 |
| SmCo | 고온 센서, 항공우주용 어셈블리, 가혹 환경 | 우수한 온도 안정성과 비가역 감자에 대한 높은 내성 | 재료비가 더 높고 취성이 커 취급이 까다로움 |
| 페라이트 | 중간 수준의 자기 성능이 요구되는 원가 민감형 초소형 부품 | 내식성이 우수하고 비용이 낮음 | NdFeB 및 SmCo보다 자기 성능이 낮음 |
| AlNiCo | 특정 센서 또는 온도 안정성이 필요한 용도 | 온도 안정성이 우수하고 자기 특성이 안정적임 | 보자력이 낮아 높은 힘이 필요한 초소형 설계에는 적합성이 떨어짐 |
SmCo 초소형 자석은 최대 인장력보다 자기 안정성이 중요한 고온 또는 가혹 환경에 더 적합합니다. 등급에 따라 SmCo는 일반 NdFeB 자석보다 작동 온도 안정성이 우수하고 비가역 감자에 대한 내성이 높을 수 있습니다.
최고 수준의 자기 성능보다 낮은 비용, 우수한 내식성 또는 특정 온도 안정성이 중요한 경우에는 페라이트 및 AlNiCo 초소형 자석을 고려할 수 있습니다. 설계에 열, 변동하는 에어 갭 또는 장기적인 자계 안정성이 관련된 경우 Osenc는 샘플 제작 전에 재료 등급과 감자 곡선을 검토할 수 있습니다.
초소형 자석은 매우 협소한 기계적 공간에서 신뢰할 수 있는 자기력이 필요할 때 사용됩니다. 밀리미터 단위의 치수가 조립 적합성과 성능에 영향을 미치는 전자기기, 의료기기, 정밀 하드웨어, 마이크로 모터, 센서 모듈 및 소형 기계 어셈블리에 주로 적용됩니다.
의료기기 및 실험실 장비 제조 분야에서 초소형 자석은 일회용 수술 기구, 카테터 팁 어셈블리, 미세유체 진단 카트리지, 소형 구동 모듈 및 정밀 위치 결정 부품에 사용할 수 있습니다. 코팅 안정성, 청정도, 치수 일관성 및 포장 방식은 모두 최종 조립 결과에 영향을 줄 수 있습니다.
홀 효과 센서, 리드 스위치 트리거, 회전 위치 감지, 자기식 엔코더 및 소형 센서 모듈의 경우 자석의 표면 가우스값, 착자 방향, 작동 거리, 공극, 센서 위치 및 하우징 공차를 함께 검토해야 합니다.
마이크로 모터, 자기식 엔코더 및 초소형 액추에이터 어셈블리는 제한된 자석 체적에서 높은 자속 밀도를 요구하는 경우가 많습니다. 매우 작은 로터나 가동 부품에서 더 강한 자기 성능이 필요할 경우 고등급 N52~N55 네오디뮴 초소형 자석을 고려할 수 있습니다.
초소형 자석은 매우 짧은 공극을 사이에 두고 작은 자기력이 작용해야 하는 미세유체 펌프 모듈, 랩온어칩 카트리지 및 소형 구동 시스템에 사용할 수 있습니다. 코팅 두께, 착자 방향 및 로트 간 일관성을 함께 검토해야 합니다.
광학 위치 결정 시스템에서 초소형 자석은 반복 가능한 위치 결정, 미세 조정 또는 소형 유지 메커니즘에 활용될 수 있습니다. 인장력뿐 아니라 착자축, 치수 공차, 작동 거리 및 광학 어셈블리 내부의 자석 고정 방식도 중요한 요소입니다.
햅틱 피드백 장치와 초소형 액추에이터 어셈블리에는 제한된 공간에서 안정적으로 움직일 수 있도록 초소형 자석이 자주 사용됩니다. Osenc는 시제품과 최종 장치 간 불일치를 줄일 수 있도록 샘플 제작 전에 자석 크기, 재료 등급, 코팅, 착자 방향 및 조립 간극을 검토할 수 있습니다.
초소형 자석은 일반적인 외관 검사만으로 충분하지 않습니다. 부품 크기가 매우 작기 때문에 형상, 코팅 두께, 착자 방향 또는 자기 출력의 미세한 편차도 최종 조립 결과에 영향을 줄 수 있습니다.
치수 관리를 위해 Osenc는 투영기 검사, 현미경 측정 및 기타 정밀 검사 방법을 사용하여 외경(OD), 내경(ID), 두께, 구멍 치수 및 미세 형상을 검사할 수 있습니다. 동심도 관리와 모서리 품질이 조립 시 끼워맞춤에 영향을 줄 수 있는 링 자석, 튜브 자석, 막힌 구멍 자석 및 초박형 부품에서는 특히 중요합니다.
자기 성능 관리를 위해 요구되는 측정 위치와 거리에 따라 가우스미터로 표면 가우스값을 확인할 수 있습니다. 더욱 엄격한 로트 일관성이 필요한 프로젝트에서는 헬름홀츠 코일 시험이나 관련 자기 측정 절차 등 적합한 자기 시험 방법을 사용하여 자기 모멘트 또는 재료 등급의 일관성을 검토할 수 있습니다.
습기, 염분 노출 또는 장기적인 환경 내성이 요구되는 용도의 경우 NiCuNi, 아연, 에폭시, Parylene 또는 기타 내식성 코팅에 대한 염수 분무 시험을 진행할 수 있습니다. 출하 전 검사 보고서에는 치수 데이터, 표면 가우스 측정값, 코팅 관련 사항 및 포장 확인 결과를 포함할 수 있습니다.
맞춤형 초소형 자석 프로젝트의 경우 Osenc는 샘플 제작 전에 도면, 재료 요구사항, 코팅, 착자 방향, 작동 거리 및 조립 적층 구성을 검토할 수 있습니다. 이를 통해 제안된 크기, 공차, 코팅 두께 및 착자 방향이 실제 생산 가능한 조건인지 확인할 수 있습니다.
자석이 유지, 래칭, 감지 또는 자석 어셈블리에 사용되는 경우 표면 가우스값, 자속 밀도, 에어 갭의 영향 및 상대 부품에 대한 예상 인장력과 같은 주요 요소를 평가할 수 있습니다. 더 복잡한 어셈블리의 경우 툴링이나 샘플 생산 전에 유한요소해석(FEA)을 사용하여 자계 분포와 힘의 거동을 예측할 수 있습니다.
이러한 초기 검토는 시행착오 비용을 줄이고 자계 방향 불일치를 방지하며 첫 번째 샘플이 최종 적용 요구사항에 부합할 가능성을 높이는 데 도움이 됩니다.
마이크로 자석의 사양 불일치를 방지하고 정확한 견적을 산출할 수 있도록 다음 정보를 보내 주십시오.
어셈블리용 마이크로 네오디뮴 자석을 조달하는 경우, 선호하는 포장 방식(트레이 또는 테이프 앤 릴)을 알려 주시면 양산 전 가장 안정적인 방식을 권장해 드립니다.
지금 바로 견적 요청초소형 자석 은 초소형 자석으로, 대개 4 mm 미만 (일반적으로 1–3 mm)이며, 미세 공차가 중요한 어셈블리용으로 제작됩니다. 대부분의 마이크로 자석에는 네오디뮴(NdFeB) 을 사용하여 작은 설치 면적에서 최대 자력을 구현하며, 사마륨 코발트(SmCo) 은 더 높은 온도 안정성이 필요할 때 선택됩니다.
일반적인 크기 범위: 1–3 mm 형상 요소, 주로 맞춤형 마이크로 부품
주요 소재: NdFeB(초소형 형태에서 가장 강력), SmCo(열 안정성이 더 우수)
주요 적용 분야: 전자기기, 센서, 의료기기, 마이크로 액추에이터
당사의 경험에 따르면 이러한 강력한 초소형 자석은 의료 제품, 항공기 계기 센서, 기계식 시계 및 마이크로 로보틱스에 사용됩니다.
의료 분야에서는 표적 약물 전달을 가능하게 하고 수술 기구의 성능을 향상해 최소 침습 시술에 활용됩니다.
마이크로로보틱스 분야에서는 정밀 구동을 위한 액추에이터로 작동하며, 센싱 및 제어 시스템의 핵심 요소로서 정확한 탐색과 위치 제어를 지원합니다.
전반적으로 마이크로 자석은 이러한 응용 분야에서 정밀도, 제어 성능, 효율성을 높여 환자 치료 결과를 개선하고 두 분야에 새로운 가능성을 제시합니다.
소형 네오디뮴 자석은 매우 작은 부피에 높은 자기에너지가 집약된 네오디뮴(NdFeB) 소재를 사용하므로 “놀라울 정도로 강하다’고 느낄 수 있습니다. 실제 사용 시 자력은 등급, 크기, 형상, 코팅, 공극, 강재 표면에 따라 달라집니다. 예를 들어 2 g(0.07 oz) 자석은 이상적인 평면 간 완전 접촉 조건에서 자체 무게보다 훨씬 무거운 물체를 들어 올릴 수도 있습니다.
인장력에 가장 큰 영향을 미치는 요소: 자석 등급(예: N35–N52), 접촉면 면적, 두께, 공극
최적 조건과 실제 사용 환경의 차이: 도장, 도금, 곡률, 얇은 강재는 유지력을 빠르게 저하시킬 수 있습니다.
널리 사용되는 이유: 크기 대비 높은 인장력과 다양한 용도에서의 우수한 감자 저항성
네오디뮴 자석의 주요 단점은 기계적으로 견고한 소재가 아니라는 점입니다. NdFeB는 취성이 있어 깨지거나 균열이 생길 수 있으며, 특히 습하거나 염분이 많은 환경에서는 코팅이 손상되면 부식될 수 있습니다. 표준 등급은 온도가 상승하면 자력이 감소하기 시작합니다. 고온용 등급을 선택하지 않는 한, 일반적인 네오디뮴 자석의 정격 온도는 대체로 약 80 °C(176 °F)입니다.
가장 강력한 소형 자석을 찾는다면 일반적으로 고등급 네오디뮴(NdFeB) 자석을 고려하며, 공급되는 경우 특히 N56이 해당됩니다. Osenc의 N56 네오디뮴 자석은 작은 크기에서 최대 자력을 구현하기 위한 최상위 옵션으로 제시되며, 내식성을 위해 니켈-구리-니켈 도금이 적용되는 경우가 많습니다. 더 다양한 크기가 필요하다면 N52도 초소형 규격에서 일반적으로 사용되는 “고출력” 옵션입니다(예: 직경 3.18 mm × 두께 1.59 mm(1/8" × 1/16") 디스크형 자석).
일반적으로 기계식 시계는 자기에 매우 민감하므로 자기 간섭을 피해야 합니다. 이 때문에 기계식 시계에는 자석이 들어 있지 않다고 알려져 있지만, 예외도 있습니다.
예를 들어 ETA 2895-2 무브먼트, 를 사용하는 일부 기계식 시계에는 초소형 자석 2개가 들어 있습니다. 이 자석은 세컨드 휠의 균형을 맞추는 데 사용됩니다. 다른 부품이 자화되어 시계의 정확도가 저하되지 않도록 자기장 세기를 매우 낮게 설계합니다.
파릴렌입니다.
많은 의료 사례에서 고객은 파릴렌을 선택합니다.
