A imán es un objeto o material que genera un campo magnético. El magnetismo es el fenómeno físico que da lugar a los campos magnéticos y a la atracción, la repulsión u otros efectos magnéticos que estos pueden producir. Una interacción magnética puede actuar a distancia; no requiere contacto directo.
En ingeniería, lo importante es que el material o el grado de un imán no determina por sí solo el rendimiento final. La geometría, la dirección de magnetización, la distancia de trabajo o el entrehierro, el material objetivo, el acero cercano, la temperatura y el método de ensayo afectan al resultado útil.
Imanes y magnetismo en 5 puntos
- Un imán genera un campo magnético; el magnetismo describe el comportamiento físico más amplio asociado a ese campo.
- Los efectos magnéticos pueden actuar a distancia, pero el campo suele variar cuando cambian la distancia de trabajo y la geometría circundante.
- Los sistemas permanentes, temporales o inducidos y electromagnéticos generan o conservan el magnetismo de distintas formas.
- El rendimiento magnético útil es el resultado de todo un sistema, no de la denominación de un grado ni de un único valor de Gauss en superficie.
- Para realizar la selección, defina las condiciones reales de servicio y ensayo antes de elegir el material, el grado, el tamaño, la magnetización, el recubrimiento o los detalles del conjunto.
¿Cuál es la diferencia entre un imán y el magnetismo?
Los términos imán y el magnetismo describen conceptos distintos. Un imán es el objeto físico o el material. El magnetismo es el fenómeno más amplio que explica el campo magnético y las fuerzas asociadas a él.
| Término | Significado | Relevancia técnica |
|---|---|---|
| Imán | Material u objeto que produce un campo magnético. | Se especifican su material, grado, dimensiones, magnetización, recubrimiento y tolerancias. |
| El magnetismo | Comportamiento físico asociado a los campos magnéticos y a las interacciones magnéticas. | Se evalúa cómo se comporta el campo en función de la geometría real, el entrehierro, el material de destino y el circuito magnético. |
| Campo magnético | Campo en el que pueden producirse interacciones magnéticas. | Su magnitud y dirección dependen de la posición, la geometría, la magnetización y los materiales magnéticos próximos. |
| Fuerza magnética | Efecto mecánico producido por una interacción magnética. | La fuerza de retención o de atracción depende de más factores que de un único valor en Gauss. |
Esta distinción es importante porque los errores de compra suelen comenzar cuando una propiedad del material se confunde con el rendimiento del dispositivo acabado. La denominación de un grado, un valor de Br o una lectura de Gauss en la superficie solo describen una parte del sistema magnético.
¿Qué causa el magnetismo?

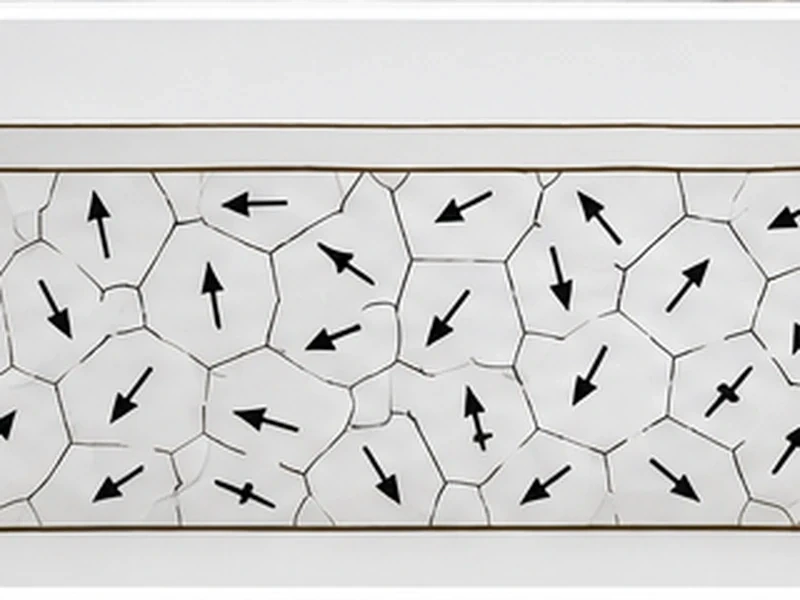

El magnetismo se origina en el comportamiento magnético de los electrones dentro de la materia. En muchos materiales, las pequeñas contribuciones magnéticas apuntan en distintas direcciones y se anulan en gran medida. En los materiales ferromagnéticos, los grupos de momentos magnéticos pueden organizarse en regiones denominadas dominios magnéticos. Cuando suficientes dominios se alinean en una dirección favorable, el material puede generar un intenso efecto magnético neto.
Esta explicación sencilla basta para la selección práctica: la estructura magnética interna crea el potencial de magnetismo, mientras que el procesamiento del material, la magnetización y el circuito magnético final determinan qué parte de ese potencial resulta útil fuera de la pieza.

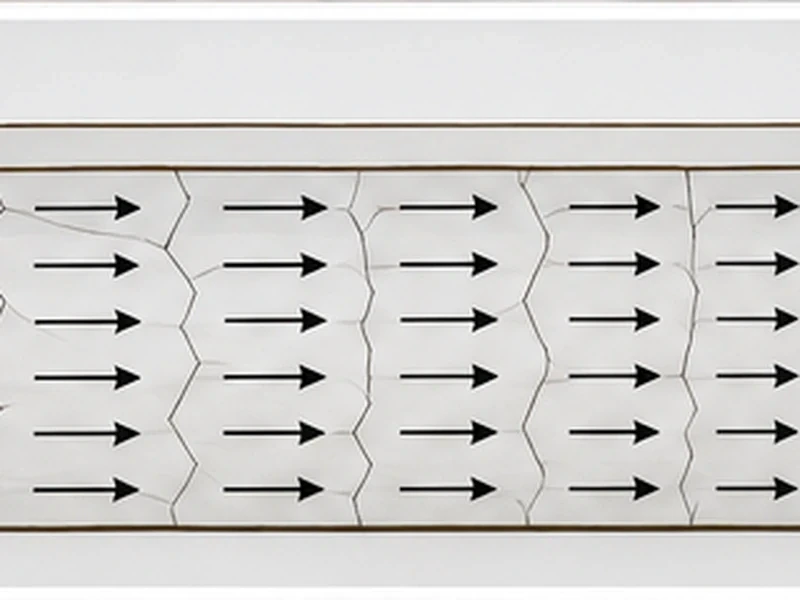

OpenStax describe los materiales ferromagnéticos como materiales que contienen dominios cuyos dipolos magnéticos pueden alinearse con un campo aplicado, mientras que el National High Magnetic Field Laboratory explica el magnetismo permanente en función de la estructura interna y de las contribuciones magnéticas alineadas dentro del material. Para obtener información más detallada, consulte OpenStax: Magnetismo en la materia y la referencia sobre imanes permanentes del National MagLab.
Los materiales para imanes permanentes se diseñan de forma que conserven una magnetización útil después de retirar el campo magnetizante. Un material magnético temporal o inducido responde intensamente a un campo magnético externo, pero puede conservar poca magnetización después de retirarlo. Un electroimán funciona de forma diferente: la corriente eléctrica que circula por un conductor o una bobina genera el campo.

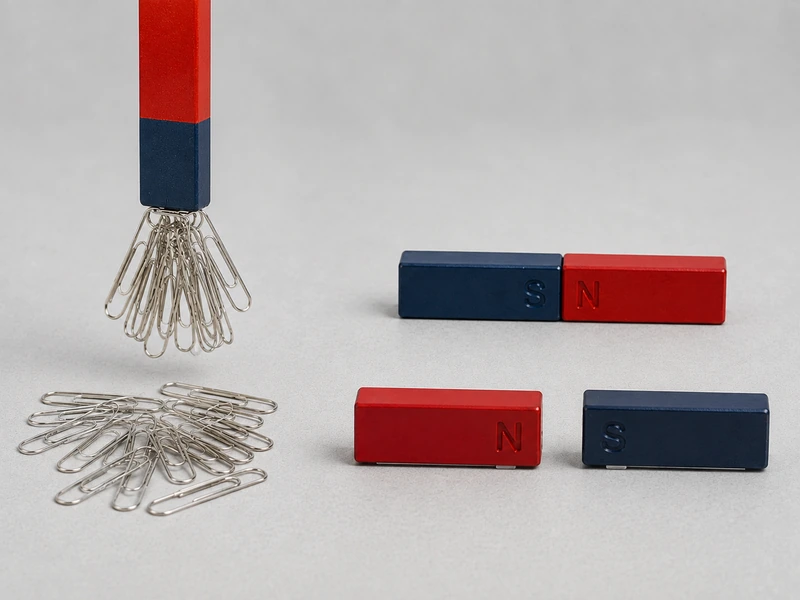

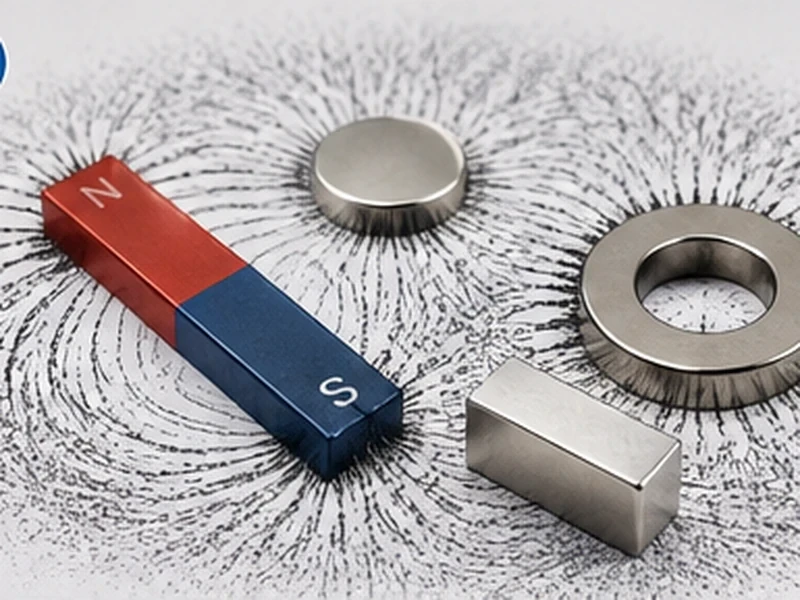

Campos magnéticos, polos, atracción y repulsión

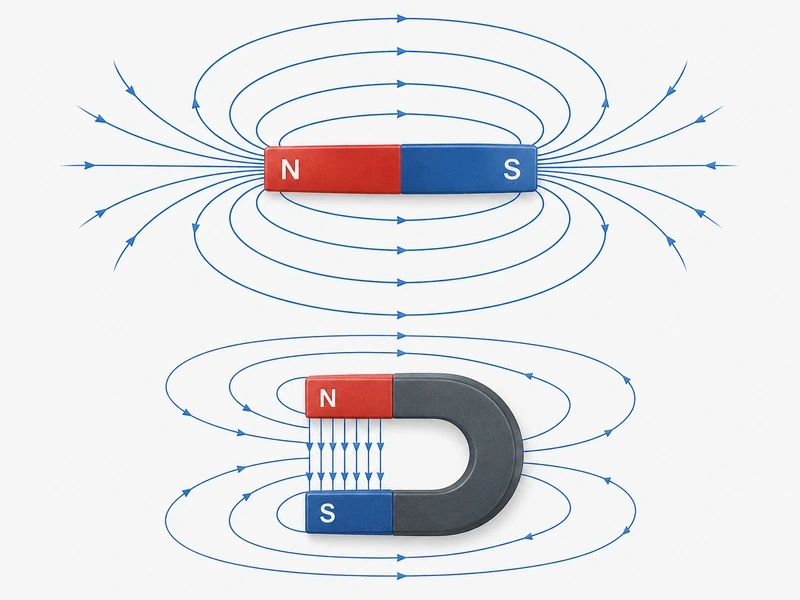

Todo imán permanente convencional se comporta como un dipolo magnético con un polo que apunta al norte y otro que apunta al sur. Los polos iguales se repelen y los polos opuestos se atraen. Si se rompe un imán, cada fragmento resultante sigue comportándose como un dipolo más pequeño, en lugar de generar un polo norte o sur aislado que pueda aprovecharse.
Las líneas de campo magnético son una herramienta de visualización, no hilos físicos en el espacio. Por convención, la dirección del campo fuera de un imán permanente se representa desde el polo norte hacia el polo sur. Las líneas de campo forman bucles continuos y su patrón cambia cuando se introducen imanes, entrehierros, piezas de acero u otros materiales magnéticos.
Para obtener una explicación específica sobre la polaridad y la dirección del campo, consulte la guía de OSENC sobre la dirección del campo magnético .

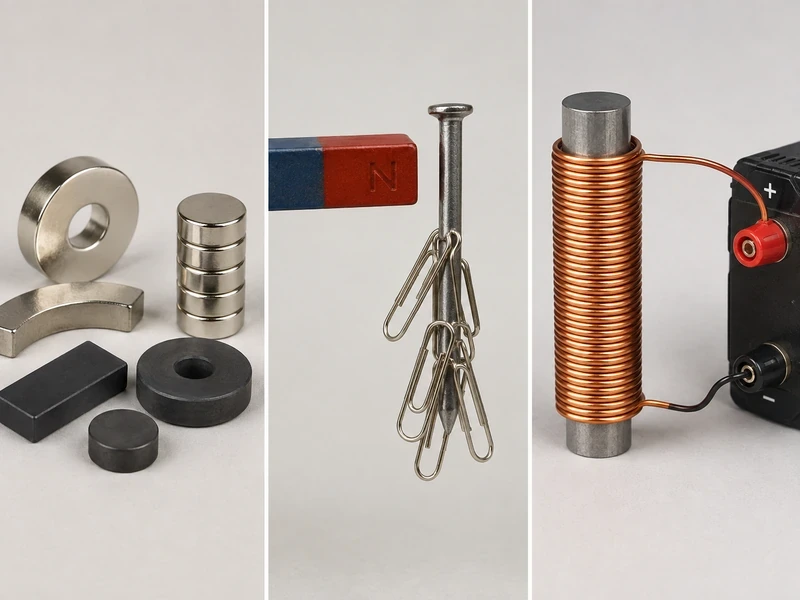

¿Cuáles son los tipos principales de imanes?
Para tratar los conceptos básicos de los imanes y el magnetismo, resulta útil distinguir tres grandes clases: imanes permanentes, imanes temporales o inducidos y electroimanes. Estas clases describen cómo se genera o conserva el magnetismo, no simplemente la forma de la pieza.
| Tipo | Cómo se genera o conserva el campo | Motivo habitual de diseño |
|---|---|---|
| Imán permanente | Conserva una magnetización útil sin alimentación eléctrica continua. | Campo magnético pasivo y compacto para motores, sensores, altavoces, acoplamientos, sistemas de sujeción y muchos otros dispositivos. |
| Imán temporal / inducido | Se magnetiza principalmente en respuesta a un campo externo. | Resulta útil como núcleo magnético, recorrido de flujo o material objetivo cuando puede ser conveniente una magnetización remanente baja. |
| Electroimán | La corriente eléctrica genera el campo magnético. | Resulta útil cuando la intensidad del campo o el encendido y apagado requieren control eléctrico. |

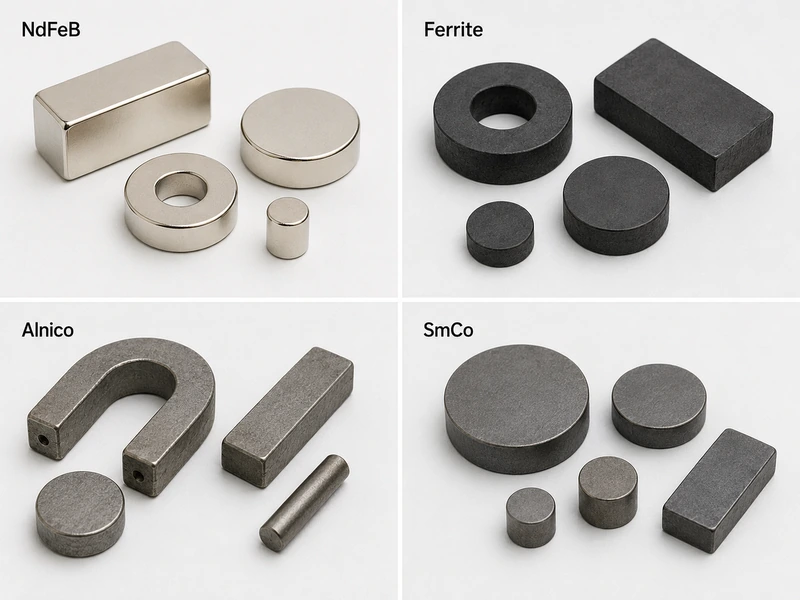

Entre las familias habituales de materiales para imanes permanentes se encuentran NdFeB, SmCo, ferrita y Alnico. Se diferencian en sus propiedades magnéticas, comportamiento térmico, resistencia a la corrosión, características mecánicas, coste y facilidad de fabricación. Por tanto, en un proceso de selección coherente, la familia del material debe determinarse antes que el número de grado.
Para una comparación más detallada, consulte la página específica tipos de imanes en lugar de convertir esta guía sobre fundamentos en otro catálogo de materiales.
¿Qué causa el magnetismo y qué determina la fuerza de un imán?
No existe un único parámetro de ingeniería denominado “fuerza del imán”. Cada medición responde a preguntas diferentes, y confundirlas es una de las formas más rápidas de especificar un imán incorrecto.
| Propiedad o ensayo | Qué indica | Qué no indica por sí solo |
|---|---|---|
| Br (remanencia) | Una indicación, a nivel del material, de la densidad de flujo magnético residual tras la magnetización en condiciones definidas. | El campo exacto en la superficie, el campo a una distancia de trabajo o la fuerza de atracción de una pieza acabada. |
| Hcb | El campo inverso asociado a la reducción a cero de la densidad de flujo magnético B en la curva de desmagnetización. | Lo mismo que la coercitividad intrínseca. |
| Hcj | La coercitividad intrínseca, que es importante para evaluar la resistencia a la desmagnetización irreversible. | Una garantía universal de temperatura de servicio. |
| BHmax | El producto energético máximo y un indicador útil de la eficiencia del material. | La fuerza o el campo final de una geometría arbitraria. |

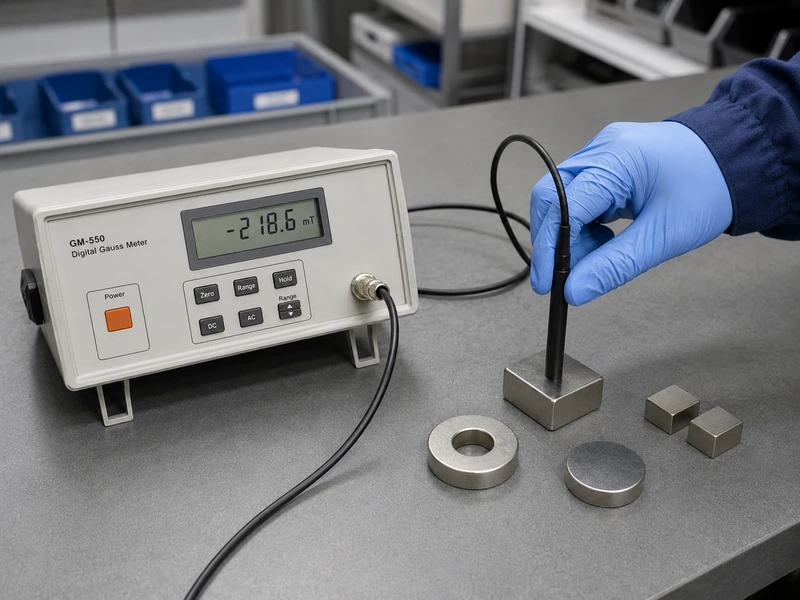

| Gauss superficial | La densidad de flujo magnético en la ubicación de la sonda, cerca de una superficie o sobre ella. | La fuerza de atracción o el campo a otra distancia. |
| Fuerza de desprendimiento | La fuerza mecánica con una geometría de ensayo y unas condiciones de contacto/entrehierro definidas. | Un valor de fuerza universal para cualquier pieza de acoplamiento o entrehierro. |
B, H, el flujo magnético y la permeabilidad están relacionados, pero son diferentes
B, H, el flujo magnético y la permeabilidad describen distintos aspectos del comportamiento magnético. Considerarlos intercambiables puede dar lugar a la elección de un material o un requisito de ensayo incorrectos.
| Término | Qué describe | Por qué puede ser importante para un comprador |
|---|---|---|
| B, densidad de flujo magnético | La densidad de flujo magnético local en un punto definido o dentro de un material; se expresa habitualmente en teslas o gauss. | Se utiliza cuando se requiere un valor de campo en una superficie o posición de trabajo, pero deben definirse la ubicación y la dirección de la medición. |
| H, intensidad de campo magnético | La intensidad del campo magnetizante o desmagnetizante; no es la misma magnitud que B. | Es importante al evaluar las condiciones de magnetización y la resistencia a campos inversos o desmagnetizantes. |
| Flujo magnético | El flujo magnético que atraviesa un área definida, relacionado con la distribución de B sobre dicha área. | Ayuda a describir cuánto flujo atraviesa un polo, una pieza objetivo o un circuito magnético, en lugar de indicar únicamente el valor en un punto. |
| Permeabilidad | Propiedad de un material que describe la relación entre la densidad de flujo magnético y la intensidad del campo magnético; en los materiales ferromagnéticos puede variar según las condiciones de funcionamiento y el historial magnético. | Influye considerablemente en la forma en que el acero u otro material magnético conduce y redirige el flujo dentro del circuito magnético. |
Para consultar el tema más específico relativo al material, véase qué significa la permeabilidad magnética. Estos términos ayudan a describir el sistema, pero ninguno de ellos sustituye por sí solo un requisito de campo o fuerza para la pieza terminada.
Una lectura superficial más alta no implica automáticamente una fuerza mayor a la distancia de trabajo real. La geometría, el área polar, la dirección de magnetización, el entrehierro y el trayecto de retorno a través del acero pueden cambiar el resultado.
Del mismo modo, un grado NdFeB más alto no constituye automáticamente la mejor opción de diseño. Un grado superior puede ofrecer valores diferentes de Br o BHmax, pero la selección final también debe soportar la temperatura real, el campo inverso, la geometría, el recubrimiento y el montaje, además de superar el ensayo de aceptación. Véase grados de los imanes y el gauss de un imán para consultar los temas más específicos.
Por qué son importantes la distancia de trabajo, el entrehierro y el circuito magnético
El rendimiento magnético cambia en cuanto el imán deja de considerarse únicamente según una ficha técnica idealizada del material y pasa a integrarse en un producto real. El campo disminuye con la distancia, y la tasa exacta depende de la geometría, la magnetización y el circuito magnético circundante.
El entrehierro es especialmente importante porque el aire tiene una permeabilidad magnética mucho menor que el acero ferromagnético. La incorporación de un entrehierro puede aumentar la reluctancia magnética y reducir el flujo útil que llega a la pieza objetivo. La pintura, el recubrimiento, el adhesivo, una pared de plástico, la holgura mecánica o una superficie de contacto curva pueden formar parte del entrehierro efectivo.
La geometría del acero también es importante. Una placa posterior de acero, una pieza polar o una carcasa adecuadas pueden redirigir el flujo y modificar la distribución del campo. Sin embargo, si la sección de acero se satura, añadir simplemente más material magnético puede aportar muchas menos ventajas de las esperadas.
Si el requisito es “X gauss a 5 mm” o “una fuerza de retención Y a través de una cubierta”, especifique el punto de medición, el conjunto de capas que forman el entrehierro, el material y el espesor de la pieza objetivo, el área de contacto y la orientación del ensayo. A continuación, evalúe el circuito magnético completo en lugar de seleccionar únicamente en función del grado.
Para los diseños en los que resulte difícil deducir la distribución del campo a partir de una geometría sencilla, el flujo de trabajo de OSENC para proyectos confirmados permite revisar el circuito magnético y la simulación del campo magnético para proyectos adecuados.
Cómo afectan al rendimiento la temperatura, la corrosión y los campos desmagnetizantes
La temperatura de servicio y la temperatura de Curie no son equivalentes. La temperatura de Curie describe una transición fundamental del material, mientras que un imán real puede sufrir pérdidas magnéticas reversibles o irreversibles inaceptables muy por debajo de ese punto, en función del material, el grado, la geometría, el coeficiente de permeancia, el campo opuesto y el historial térmico.
Por este motivo, indicar que “la aplicación alcanza los 120 °C” no basta para determinar el grado. Para el diseño también es necesario conocer la geometría del imán, el circuito magnético, el ciclo de trabajo, el campo circundante y la variación de rendimiento admisible. Para consultar el tema específico, véase cómo influye la temperatura en la fuerza magnética.
El entorno puede provocar otro modo de fallo. El NdFeB sinterizado suele protegerse mediante un recubrimiento u otro tratamiento superficial, ya que la corrosión puede dañar el imán cuando la humedad o los productos químicos reach el sustrato. Por tanto, la elección del recubrimiento depende de la exposición, la abrasión, los bordes, las dimensiones, el proceso de montaje y la temperatura. La resistencia a la corrosión no equivale a inmunidad frente a ella.
Consulte la guía de OSENC recubrimiento para imanes de neodimio cuando la humedad, la sal, los productos químicos o el espesor del recubrimiento puedan afectar al diseño.
¿Puede un imán permanente perder su magnetismo?
Sí. Un imán permanente puede perder rendimiento magnético útil, de forma temporal o irreversible, si las condiciones de funcionamiento llevan el sistema magnético fuera de un intervalo aceptable. Una temperatura excesiva puede reducir la respuesta magnética y, según el material, el grado y el punto de trabajo, causar una pérdida irreversible. Un campo magnético opuesto suficientemente intenso también puede desmagnetizar el imán.
La corrosión plantea un problema distinto: la pérdida de material o el fallo del recubrimiento pueden deteriorar físicamente el imán y, por tanto, alterar sus prestaciones útiles. Los daños mecánicos graves pueden astillar o fracturar un imán frágil o modificar la geometría del conjunto; esto no significa necesariamente que el propio material magnético se haya desmagnetizado, pero es posible que el sistema terminado deje de cumplir sus requisitos de campo magnético o fuerza.
Para consultar un análisis específico de los mecanismos de pérdida a largo plazo y de lo que significa realmente “permanente”, véase ¿Se desgastan los imanes?
La dirección de magnetización y la forma no son lo mismo
Un imán de disco no está necesariamente magnetizado axialmente, ni un imán de anillo tiene necesariamente magnetización radial. La forma describe la geometría. La magnetización describe la dirección o el patrón de polos aplicado al imán.
En función del diseño y del proceso de fabricación, pueden evaluarse patrones de magnetización axial, diametral, radial, multipolar y otros patrones personalizados adecuados. Por tanto, la disposición de polos requerida debe indicarse en el plano en lugar de dejarse a la interpretación.
El montaje también puede modificar el resultado real. NdFeB y muchos otros materiales magnéticos permanentes duros son frágiles. Las cargas de apriete, los impactos, los ajustes a presión, el curado del adhesivo, los daños en el recubrimiento, las tolerancias del alojamiento y la atracción entre imanes pueden provocar fallos mecánicos incluso cuando el cálculo magnético es correcto.
Indique en el mismo plano la dirección de magnetización, la contrapieza de acero, el adhesivo o método de retención y los espacios críticos del montaje. De este modo, el proveedor de imanes dispondrá de información suficiente para evaluar tanto las interfaces magnéticas como las mecánicas.
Errores habituales sobre el magnetismo que provocan fallos de especificación
Muchos errores en la selección de imanes parten de una afirmación parcialmente cierta, pero incompleta. La cuestión desde el punto de vista de la ingeniería es siempre qué significa dicha afirmación para la geometría, el entrehierro, la temperatura y las condiciones de ensayo reales.
| Error habitual | Interpretación técnica más precisa |
|---|---|
| “Un grado superior siempre produce un imán terminado más potente”.” | Unas propiedades superiores del material pueden ser beneficiosas, pero la geometría, la magnetización, el entrehierro, el circuito magnético, la temperatura y el área polar disponible pueden determinar en mayor medida el campo magnético o la fuerza del producto terminado. |
| “Un valor elevado de gauss en la superficie garantiza una gran fuerza de atracción”.” | La densidad de flujo magnético en la superficie, expresada en gauss, y la fuerza de atracción son magnitudes distintas. La fuerza de atracción también depende del área polar, el acero de la contrapieza, el contacto o entrehierro, la alineación y el dispositivo de ensayo. |
| “Una cubierta no magnética bloquea el campo magnético”.” | Muchas capas no magnéticas no actúan como blindajes magnéticos, pero aumentan la distancia de trabajo. Este entrehierro adicional puede reducir considerablemente el campo magnético o la fuerza útil en el objetivo. |
| “Un imán permanente no puede perder prestaciones”.” | La temperatura, los campos opuestos intensos, la corrosión y unas condiciones de servicio inadecuadas pueden reducir las prestaciones magnéticas útiles; los daños mecánicos también pueden hacer que el conjunto terminado deje de cumplir los requisitos. |
| “La forma del imán indica su dirección de magnetización”.” | La forma y la magnetización son especificaciones independientes. Un imán de disco, anillo o bloque puede requerir distintas direcciones de magnetización o patrones de polos según la aplicación. |
Cómo convertir los requisitos magnéticos en una especificación de compra de un imán
Para un proyecto real, la pregunta útil no es “¿Qué imán es el más potente?”, sino “¿Qué sistema magnético produce el resultado requerido en las condiciones reales de funcionamiento y aceptación?”.”
- Plano de la pieza, forma y dimensiones.
- Tolerancias dimensionales críticas y holguras de montaje.
- Material o grado objetivo del imán, si ya se ha especificado.
- Dirección de magnetización o disposición de polos requerida.
- Distancia de trabajo, entrehierro y capas no magnéticas entre el imán y el objetivo.
- Material objetivo o de contacto, espesor y geometría de contacto.
- Rango de temperaturas de servicio y ciclo térmico.
- Exposición a humedad, sal, productos químicos, abrasión u otros factores ambientales.
- Campo o fuerza objetivo, junto con las condiciones exactas de medición o del ensayo de fuerza de atracción.
- Método de montaje, limitaciones del alojamiento y cargas mecánicas.
- Requisitos de inspección o aceptación y cantidad prevista.
OSENC puede revisar planos, muestras y requisitos de la aplicación para proyectos adecuados de imanes NdFeB personalizados y conjuntos magnéticos. Según el alcance del proyecto, esta revisión puede incluir el material o grado, el recubrimiento, las tolerancias, la magnetización, el diseño del circuito magnético, la simulación, el montaje y las inspecciones o ensayos magnéticos pertinentes.
Cómo puede OSENC validar un requisito magnético
Según el alcance del proyecto, OSENC puede utilizar o analizar la inspección dimensional, las comprobaciones del campo superficial o en gauss, los ensayos de fuerza de atracción, la inspección del recubrimiento, los ensayos de niebla salina, la revisión del circuito magnético o el análisis por elementos finitos (FEA) y la simulación para proyectos adecuados de imanes personalizados y conjuntos magnéticos. El nombre de un ensayo no constituye por sí solo un criterio de aceptación: deben definirse el método y las condiciones para que el resultado sea significativo.
| Requisito | Posible método de validación | Aspectos que deben definirse antes de la validación |
|---|---|---|
| Dimensiones y ajuste | Inspección dimensional | Revisión del plano, dimensiones críticas, tolerancias y puntos de medición. |
| Campo superficial o en la posición de trabajo | Comprobación del campo o en gauss | Tipo y posición de la sonda, orientación, entrehierro, temperatura y estado del imán. |
| Requisito de retención o atracción | Ensayo de fuerza de atracción | Material objetivo y espesor, área de contacto, separación, dirección de tracción, alineación y dispositivo de ensayo. |
| Requisitos del recubrimiento | Inspección del recubrimiento; ensayo de niebla salina cuando corresponda | Sistema de recubrimiento, condiciones de exposición o ensayo, criterios de aceptación y cualquier efecto dimensional. |
| Distribución del campo en un conjunto | Revisión del circuito magnético o análisis por elementos finitos (FEA) y simulación | Geometría, hipótesis sobre los materiales, magnetización, entrehierros, condiciones de funcionamiento y resultado que debe evaluarse. |
El alcance de la validación es específico de cada proyecto. Debe acordarse a partir del plano, los requisitos de la aplicación y los criterios de aceptación, en lugar de deducirse de un artículo genérico.
Para obtener una visión más amplia de las inspecciones y ensayos de OSENC, consulte Gestión de la calidad.
Preguntas frecuentes sobre imanes y magnetismo
¿Cuál es la diferencia entre un imán y el magnetismo?
Un imán es un material u objeto que produce un campo magnético. El magnetismo es el fenómeno físico asociado a los campos y las fuerzas magnéticas. En ingeniería, el imán es el componente que se especifica, mientras que el magnetismo describe cómo interactúa ese componente con su entorno.
¿Qué causa el magnetismo en un imán permanente?
El magnetismo permanente procede del comportamiento magnético de los electrones y de la estructura magnética ordenada del material. En los materiales ferromagnéticos, los momentos magnéticos pueden alinearse en dominios, y los materiales adecuados para fabricar imanes permanentes se procesan de modo que conserven una magnetización útil después de retirar el campo magnetizante externo.
¿Qué determina la fuerza de un imán?
No existe un único valor de fuerza. Las propiedades del material, como Br, Hcb, Hcj y BHmax, son importantes, pero el rendimiento de la pieza acabada también depende de la geometría, la magnetización, la distancia de trabajo, el entrehierro, el material objetivo, el circuito de retorno de acero, la temperatura y el método de ensayo.
¿Un grado de neodimio más alto siempre da como resultado un imán mejor?
No. Un grado más alto puede ofrecer propiedades magnéticas superiores, pero no es automáticamente la mejor opción para todos los diseños. También deben tenerse en cuenta la resistencia a la temperatura, la coercitividad, la geometría, el espacio disponible, el circuito magnético, el recubrimiento, el montaje y el ensayo de aceptación requerido.
¿El valor de Gauss en superficie equivale a la fuerza de atracción?
No. El valor de Gauss en superficie es una lectura de la densidad de flujo magnético en una posición definida de la sonda. La fuerza de atracción es un resultado mecánico obtenido bajo unas condiciones definidas de contacto o entrehierro. Dos imanes con lecturas superficiales similares pueden generar fuerzas de atracción diferentes debido a diferencias en la geometría, el área polar, el entrehierro, el espesor del acero y la configuración del ensayo.
¿Puede un imán permanente perder su magnetismo?
Sí. Una temperatura excesiva, un campo magnético opuesto suficientemente intenso, la corrosión o unas condiciones de servicio inadecuadas pueden reducir el rendimiento magnético útil. Los daños mecánicos también pueden astillar o fracturar un imán frágil, o alterar la geometría del conjunto, aunque el propio material magnético no se haya desmagnetizado.
