마그네틱 뷰 필름이란 무엇이며 어떻게 작동하나요?

현장 진단과 자기 어셈블리를 다루는 제 업무에서 저는 번거로움 없이 도움을 주고 실용적인 수많은 도구에 대해 배웠습니다.

특히 눈에 보이지 않는 자기장과 관련된 도구를 논의할 때 가장 중요하고 핵심적인 도구 중 하나는 자기장 보기 필름이라고도 하는 마그네틱 뷰 필름입니다.

이 영화는 저렴하고 쉽지만 시간, 범위, 실수, 품질 관리 측면에서 셀 수 없을 만큼 많은 프로젝트를 절약해 주었습니다.

강의실과 R&D 실험실, 산업 시설과 품질 관리 환경은 모두 마그네틱 뷰잉 필름을 활용한다는 공통점을 가지고 있습니다.

오늘 이 글에서는 마그네틱 뷰 필름이 무엇인지 설명하고, 그 방식과 기능, 실제 구현에서의 가치, 상황과 용도에 가장 적합한 필름을 결정하는 방법을 간략하게 설명합니다.

시작하겠습니다.

1. 마그네틱 뷰 필름이란 무엇인가요?

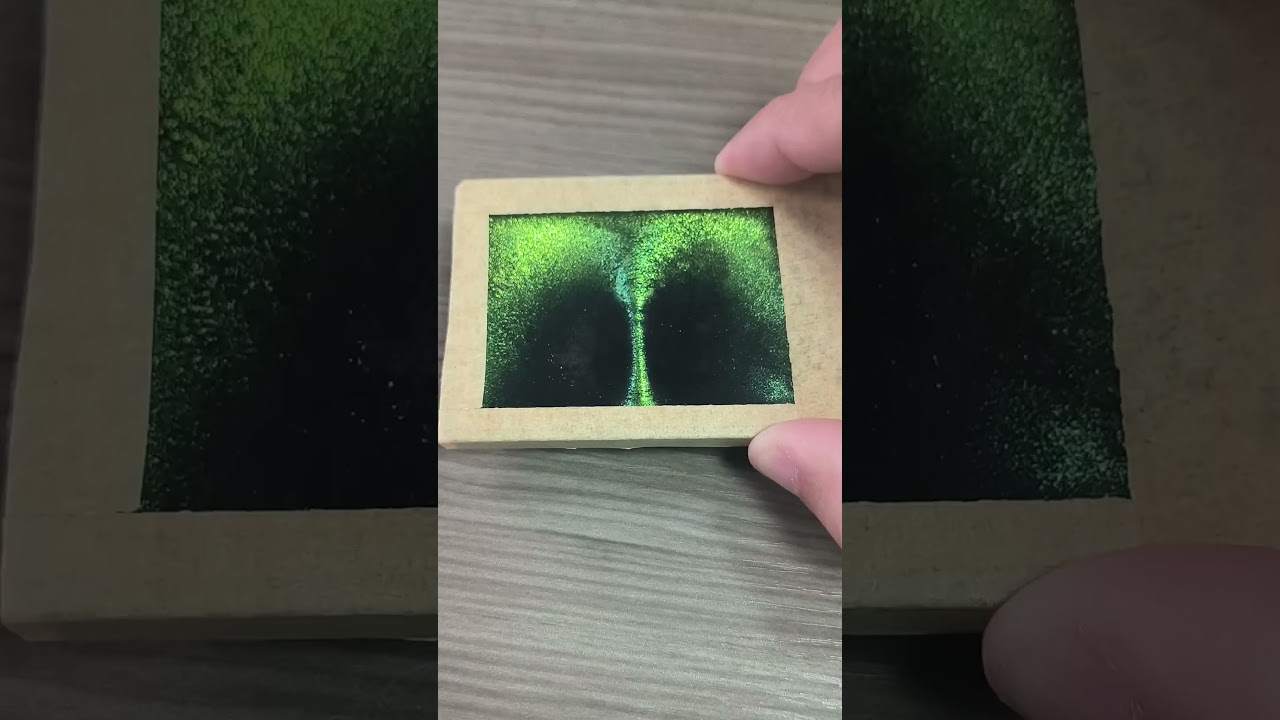

자기장 뷰잉 필름이라고도 하는 마그네틱 뷰잉 필름은 오일에 담근 부유 자성 미립자를 함유한 마이크로 캡슐로 코팅된 얇고 유연한 플라스틱 시트입니다.

국소 자기장을 형성하는 이러한 미립자들은 서로 정렬되어 자기장에 의해 형성된 패턴을 볼 수 있습니다.

실무 전문가로서 말하자면, 이런 진단 도구는 자석에 필름을 붙인 것처럼 사용자 친화적인 위치에 있고, 필드 구성이 바로 나타나기 때문에 사용하기에 가장 좋으며 형성이나 과도한 적용이 없고 사용을 복잡하게 만드는 전자 장치가 없습니다.

저는 열 감지용 열화상 카메라의 자석 버전이 훨씬 더 기본적이고 직접적으로 사용할 수 있다고 초보자들에게 자주 이야기합니다.

2. 마그네틱 뷰 필름의 응용 분야

여러 단계와 제작 유형에서 마그네틱 뷰잉 필름을 일상적으로 사용하는 전문가로서, 다양한 적용과 용도에 대해 안내해 드릴 수 있습니다.

그 가치가 입증된 용도는 다음과 같습니다.

i. 센서 시스템 문제 해결

자기장의 위치와 강도에 따라 홀 효과 센서, 자기 인코더 또는 리드 스위치 어셈블리의 작동 방식이 결정됩니다.

대부분의 경우 저는 필름을 사용하여 데드존, 분할 반전 또는 성능에 영향을 미칠 수 있는 약한 필드를 감지합니다.

ii. 교육 데모 및 팀 교육

자기 투시 필름은 학교와 대학교의 물리 수업에서 중요한 역할을 합니다. 자극과 자기장 분포를 실시간으로 시각화하여 학생들이 어려운 개념을 이해하는 데 도움을 줍니다.

엔지니어링 분야의 신입 교육생에게도 자기장은 정말 유용한 도구입니다. 시각적 동작을 특별하고 즉각적으로 이해할 수 있습니다. 전자기 분야에 대한 배경 지식이 없는 사람도 쉽게 사용할 수 있습니다.

iii. 마그네틱 어셈블리의 품질 관리

브러시리스 DC 모터, 안정적인 자기 발전기 또는 마그네틱 링크를 만들더라도 정확한 자석 위치와 분할을 확인하는 것은 불가피합니다.

보기 필름을 빠르게 통과하면 다음을 시각적으로 확인할 수 있습니다. 네오디뮴 자석 수집하고, 정확한 폴 공간을 승인하고, 오정렬을 식별합니다.

iv. 자기 패턴 검증

따라서 일부 애플리케이션에는 다극 링, 할바흐 어레이 등과 같은 맞춤형 자화 설계가 포함됩니다.

마그네틱 뷰잉 필름은 가우스 미터 또는 3D 스캐닝으로 전환하기 전에 첫 번째 점검을 제공합니다.

v. 현장 점검 및 서비스

특히 고립된 현장에서의 유지보수 설정에 대해 이야기할 때, 저는 마그네틱 뷰잉 필름이 믿을 수 없을 정도로 유용하다는 것을 경험했습니다.

툴킷처럼 부드럽게 접을 수 있어 어느 현장에서나 모터 하우징과 마그네틱 씰을 검사하거나 조립품에 묻힌 자석을 찾아내는 데 사용할 수 있습니다.

4. 자기장 시각화 도구로 자기 필름 사용

대부분 실험실에서 정확한 치수를 측정할 수 있는 가우스 미터와 플럭스 프로브가 준비되어 있습니다.

하지만 특히 사전 제작이나 회의에서 신속한 시각화가 필요할 때는 항상 마그네틱 뷰잉 필름을 사용합니다.

다음은 실제 성능 차트로, 이를 사용하는 데 도움이 될 것입니다:

• i. 단일 바 자석: 양쪽 끝에 생생한 밝고 어두운 음영이 있으며 중간 정도의 필드 강도를 표시합니다.
• ii. 자화 시트 또는 스트립: 인코딩된 극에 따라 대체 후프 또는 도트 디자인이 적용됩니다.
• iii. 로터와 고정자: 극의 양, 평형, 안정성을 한 눈에 확인할 수 있습니다.
• iv. 할바흐 배열: 균일하지 않은 필드와 반전 동작이 시각적으로 나타납니다.
• v. 자석 누출: 인클로저 주변에서 종종 센서에 의해 손실되는 범위의 이탈 필드는 정말 쉽게 찾을 수 있습니다.

마그네틱 뷰 필름은 가우스나 테슬라 단위의 피치 강도를 제공하지는 않지만, 다른 많은 실제 상태에서는 형태, 방향, 필드 전달과 같이 가장 필요한 것을 제공합니다.

4.1 자기장은 어떻게 볼 수 있나요?

자기장을 보거나 분석하기 위한 몇 가지 도구는 다음과 같이 장점과 한계가 있습니다;

도구 또는 방법	케이스	장점	제한 사항
마그네틱 뷰잉 필름	어셈블리 검증, 극성 확인 및 문제 해결	즉시, 시각적, 재사용 가능, 휴대 가능	숫자 데이터 없음, 2D 표면 보기
가우스 미터	전계 강도 측정	정확하고 정량적인	느림, 포지셔닝 필요
철제 파일링	교육용 또는 저비용 데모	저렴하고 시각적인	지저분하고, 정적이며, 일회용
FEA 시뮬레이션 소프트웨어	설계 및 테스트	예측, 3D, 조정 가능	경험과 모델링 기술 필요

저희 연구실에서는 주로 영상 시청을 1차적인 문제 해결 방법으로 사용하고, 나중에 종합적인 개요나 규정 준수 확인이 필요한 경우 다른 방법으로 후속 조치를 취합니다.

5. 녹색 자기장 뷰 필름

대부분 업계에서 녹색 자기장을 사용하는 이유는 이것이 최선의 선택이기 때문입니다. 미관을 향상시킬 뿐만 아니라 조명 조건과 가시성을 개선하는 데도 도움이 됩니다.

5.1  녹색 자기장 사용의 핵심 요소

· 두께: 두께는 일반적으로 100~300미크론으로 구부릴 수 있을 만큼 얇고 동시에 내구성을 높일 수 있을 만큼 두껍습니다.

· 색상: 발광 또는 반투명 녹색입니다.

· 작업 중 범위: 15~20 가우스의 낮은 필드에 매우 민감하며 최대 5000 가우스까지 좋은 명암비를 제공합니다.

· 재사용: 물리적으로 손상된 경우를 제외하고는 재활용이 가능합니다. 매우 조심스럽게 사용하고 평평하고 깨끗한 곳에 보관하는 것이 중요합니다. 이물질이나 손가락에 기름과 기름기가 묻으면 시간이 지남에 따라 시인성이 떨어질 수 있습니다.

저는 녹색 마그네틱 필름을 사용하지 않을 때는 항상 밀봉된 봉투에 넣어 보관합니다.

6. 고해상도 마그네틱 뷰잉 필름

특히 R&D 분야에서는 신뢰성을 높이기 위해 항상 고해상도 자성 뷰잉 필름을 사용합니다. 이 형태는 미세한 마이크로캡슐과 더 높은 자성 입자를 사용하여 결과적으로 더 선명한 디테일과 향상된 콘트라스트를 제공합니다.

6.1 고해상도 마그네틱 뷰 필름을 선택하는 이유는 무엇인가요?

• - 가장자리 기둥의 간격이 1mm보다 가까워 명확하게 구분됩니다.
• - 마그네틱 테이프나 바퀴에 좋은 인코더 트랙이 있어 확인할 수 있습니다.
• - 자석의 강도가 낮으면 표준 필름이 반응하지 않을 수 있는 부분이 보입니다.

7. 마그네틱 뷰 필름은 어디에서 구입할 수 있나요?

저는 지난 몇 년 동안 제 필요와 예산에 맞는 신뢰할 수 있는 몇몇 딜러로부터 마그네틱 뷰잉 필름을 구입했습니다.

• · 아담스 마그네틱 제품: 특히 OEM을 위해 산업 등급 옵션이 필요한 경우 이 옵션이 적합합니다.
• · 아마존/이베이: 문앞에서 주문하는 것이 매우 편리하지만 품질은 다양하므로 주문하기 전에 항상 리뷰를 읽어보세요.
• · 과학 용품 유통업체: 이 딜러는 교육용 키트 또는 교실 대량 주문에 이상적입니다.
• · 제조업체에서 직접 제공합니다: 대량으로 구매하는 경우 Dexter Magnetic Technologies 또는 SDM Magnetics와 같은 생산업체에서 맞춤형 크기 또는 배합을 제공합니다.

주문하기 전에 크기, 용량, 내구성, 그리고 가장 중요한 해상도 요구 사항을 염두에 두세요.

그 후 이 분야에서 영구 자석, 모터, 센서, 자기 시스템을 다루는 전문가로 일하면서 저는 어디를 가든 항상 도구 키트에 마그네틱 뷰잉 필름 한 장씩을 가지고 다녔습니다.

상황을 분석하는 데 도움이 되고 문제와 해결책을 정말 쉽게 파악할 수 있습니다.

마그네틱 뷰 필름 판매

1. 노란색

2. 녹색

3. 다채로운

4. 액체

자주 묻는 질문

마그네틱 뷰잉 필름은 어떻게 만드나요?

자기장 뷰어는 두 장의 유리 사이에 미네랄 오일과 페로유체를 섞은 후 기포를 꼼꼼하게 눌러서 가장자리를 밀봉한 다음 LED 스트립으로 조명을 비추면 만들 수 있습니다.

마그네틱 뷰 필름으로 자력을 측정할 수 있나요?

예, 자기보기 필름은 자기장의 색상을 변화시켜 자기장의 강도를 정성적으로 평가할 수 있습니다. 밝거나 강렬한 영역은 더 강한 자기장을 나타내고 어두운 영역은 극을 나타냅니다.

마그네틱 뷰 필름은 재사용할 수 있나요?

예, 현재 마그네틱 뷰 필름은 자동 복구 기능이 있는 재사용 가능한 제품으로 자석에서 제거하면 입자가 재정렬되면서 자기장 패턴이 희미해져 추가 관찰을 위한 필름을 준비할 수 있습니다.

참조: 자기장 관람 영화 위키
