Czym jest folia do wizualizacji pola magnetycznego i jak działa

W pracy, obejmującej diagnostykę terenową oraz zespoły magnetyczne, poznałem wiele praktycznych narzędzi, które ułatwiają wykonywanie zadań i nie sprawiają problemów w użyciu.

Zwłaszcza w przypadku niewidocznych pól magnetycznych jednym z najcenniejszych i najważniejszych dostępnych narzędzi jest folia do wizualizacji pola magnetycznego, znana również jako folia wskaźnikowa pola magnetycznego.

Choć folia ta jest niedroga i prosta w użyciu, pomogła mi w większej liczbie projektów, niż jestem w stanie zliczyć — pozwalając oszczędzać czas, kontrolować zakres prac, unikać błędów i usprawniać kontrolę jakości.

Sale lekcyjne, laboratoria badawczo-rozwojowe, zakłady przemysłowe oraz stanowiska kontroli jakości łączy jedno: wykorzystanie folii do wizualizacji pola magnetycznego.

W tym artykule wyjaśnię, czym jest folia do wizualizacji pola magnetycznego, przedstawię zasadę jej działania, omówię jej wartość w praktycznych zastosowaniach oraz podpowiem, jak dobrać folię najlepiej odpowiadającą konkretnej sytuacji i sposobowi użycia.

Zacznijmy.

1. Czym jest folia do wizualizacji pola magnetycznego?

Folia do wizualizacji pola magnetycznego, nazywana również folią wskaźnikową pola magnetycznego, to cienki, elastyczny arkusz z tworzywa sztucznego pokryty mikrokapsułkami zawierającymi zawieszone w oleju cząstki magnetyczne.

Pod wpływem lokalnego pola magnetycznego cząstki te ustawiają się w odpowiednim kierunku, uwidaczniając jego rozkład.

Z perspektywy praktyka jest to wyjątkowo użyteczne narzędzie diagnostyczne: wystarczy położyć folię na magnesie, aby natychmiast zobaczyć rozkład pola — bez przygotowań, rozbudowanych procedur ani urządzeń elektronicznych, które komplikowałyby obsługę.

Często mówię początkującym, że jest to magnetyczny odpowiednik kamery termowizyjnej, lecz znacznie prostszy i bardziej bezpośredni w użyciu.

2. Zastosowania folii do wizualizacji pola magnetycznego

Jako specjalista, który rutynowo korzysta z folii do wizualizacji pola magnetycznego na różnych etapach i w różnych rodzajach produkcji, mogę przedstawić szeroki zakres jej zastosowań.

Poniżej przedstawiono zastosowania, w których folia ta potwierdziła swoją przydatność.

i. Diagnostyka systemu czujników

Położenie i natężenie pola magnetycznego decydują o działaniu czujników Halla, enkoderów magnetycznych oraz zespołów kontaktronowych.

Najczęściej używam folii do wykrywania martwych stref, odwróceń biegunowości lub słabych pól, które mogą wpływać na działanie systemu.

ii. Pokazy edukacyjne i szkolenia zespołów

Folia do wizualizacji pola magnetycznego odgrywa istotną rolę na zajęciach z fizyki w szkołach i na uczelniach. Pomaga uczniom i studentom zrozumieć trudne zagadnienia dzięki wizualizacji biegunów magnetycznych i rozkładu pola w czasie rzeczywistym.

Wizualizacja pól magnetycznych jest bardzo pomocna również dla osób rozpoczynających szkolenie techniczne. Pozwala w wyjątkowo bezpośredni sposób zrozumieć obserwowane zjawiska. Folia jest bardzo łatwa w użyciu nawet dla osób bez wiedzy z zakresu elektromagnetyzmu.

iii. Kontrola jakości zespołów magnetycznych

Przy produkcji bezszczotkowych silników prądu stałego, stabilnych generatorów magnetycznych lub sprzęgieł magnetycznych niezbędne jest zapewnienie prawidłowego rozmieszczenia magnesów i podziału biegunowego.

Szybkie przyłożenie folii obserwacyjnej pozwala nam wizualnie zweryfikować magnes neodymowy układy, potwierdzić dokładny rozstaw biegunów i wykryć niewspółosiowość.

iv. Weryfikacja układu biegunów magnetycznych

Niektóre z naszych zastosowań obejmują niestandardowe układy magnesowania, np. pierścienie wielobiegunowe, układy Halbacha itp.

Folia do wizualizacji pola magnetycznego umożliwia wstępną kontrolę przed użyciem gaussomierzy lub skanowania 3D.

v. Kontrole i serwis w terenie

W pracach konserwacyjnych, szczególnie w odległych lokalizacjach, folia do wizualizacji pola magnetycznego okazuje się niezwykle przydatna.

Można ją łatwo złożyć i schować w zestawie narzędzi, a następnie wykorzystać w dowolnym miejscu do kontroli obudów silników i uszczelnień magnetycznych, a nawet do lokalizowania magnesów ukrytych w zespołach.

4. Zastosowanie folii magnetycznej do wizualizacji pola magnetycznego

W laboratoriach dysponujemy zazwyczaj gaussomierzami i sondami strumienia magnetycznego do wykonywania dokładnych pomiarów.

Jednak gdy potrzebna jest szybka wizualizacja, szczególnie na etapie przedprodukcyjnym lub podczas spotkań, najczęściej wybieram folię do wizualizacji pola magnetycznego.

Poniższe zestawienie przedstawia rzeczywisty obraz uzyskiwany za pomocą folii i ułatwia jej stosowanie:

• i. Pojedyncze magnesy sztabkowe: Na ich końcach widoczne są wyraźne jasne i ciemne obszary, natomiast w części środkowej obraz jest słabszy ze względu na niewielkie natężenie pola.
• ii. Namagnesowane arkusze lub paski: Widoczne są naprzemienne wzory pierścieniowe lub punktowe odpowiadające zakodowanemu układowi biegunów.
• iii. Wirniki i stojany: Liczbę biegunów, równowagę i stabilność można ocenić na pierwszy rzut oka.
• iv. Układy Halbacha: Niejednorodność pola i zmiany jego kierunku stają się widoczne.
• v. Rozproszenie pola magnetycznego: Obszary pól rozproszonych wokół obudów, często niewykrywane przez czujniki, można bardzo łatwo zlokalizować.

Folia do wizualizacji pola magnetycznego nie podaje wartości indukcji magnetycznej w gausach ani teslach, ale w wielu praktycznych sytuacjach pokazuje to, co najważniejsze: kształt, kierunek i rozkład pola.

4.1 Jak zobrazować pole magnetyczne?

Do wizualizacji lub analizy pola magnetycznego można wykorzystać poniższe narzędzia, z uwzględnieniem ich zalet i ograniczeń:;

Narzędzie lub metoda	Zastosowanie	Zalety	Ograniczenia
Folia do wizualizacji pola magnetycznego	Weryfikacja montażu, kontrola biegunowości i diagnostyka usterek	Natychmiastowa wizualizacja, możliwość wielokrotnego użycia, mobilność	Brak danych liczbowych, dwuwymiarowy obraz powierzchni
Gaussomierze	Pomiar natężenia pola magnetycznego	Dokładny, ilościowy	Wolniejszy, wymaga pozycjonowania
Opiłki żelaza	Prezentacje edukacyjne lub niskobudżetowe	Tanie, zapewniają wizualizację	Brudzące, obraz statyczny, jednorazowe użycie
Oprogramowanie do symulacji FEA	Projektowanie i testowanie	Predykcyjne, trójwymiarowe, konfigurowalne	Wymaga doświadczenia i umiejętności modelowania

W naszym laboratorium jako podstawową metodę rozwiązywania problemów stosujemy głównie folię do wizualizacji pola magnetycznego. Następnie, jeśli potrzebujemy kompleksowego odwzorowania lub weryfikacji zgodności, korzystamy z pozostałych metod.

5. Zielona folia do wizualizacji pola magnetycznego

W zastosowaniach przemysłowych najczęściej używamy zielonej folii do wizualizacji pola magnetycznego, ponieważ jest najlepszym wyborem. Nie tylko poprawia estetykę, lecz także warunki oświetleniowe i widoczność.

5.1  Kluczowe czynniki przy stosowaniu zielonej folii do wizualizacji pola magnetycznego

· Grubość: Jego grubość wynosi zazwyczaj 100–300 µm, dzięki czemu jest wystarczająco cienki, aby można go było zginać, a jednocześnie wystarczająco gruby, aby zwiększyć jego trwałość.

· Kolor: Ma jaskrawozielony lub półprzezroczysty zielony kolor.

· Robocza zakres: Jest naprawdę czuła na pola o wartości zaledwie 15–20 gausów, zapewniając dobry kontrast do 5000 gausów.

· Ponowne użycie: Można ją poddać recyklingowi, chyba że została uszkodzona mechanicznie. Należy obchodzić się z nią bardzo ostrożnie i przechowywać ją w płaskim, czystym miejscu. Zanieczyszczenia lub dotykanie jej palcami zabrudzonymi olejem i smarem może z czasem zmniejszyć jej widoczność.

Zawsze przechowuję zieloną folię magnetyczną w zamkniętej kopercie, gdy jej nie używam.

6. Folia magnetyczna do wizualizacji pola magnetycznego w wysokiej rozdzielczości

W celu zapewnienia zaawansowanej niezawodności, szczególnie w pracach badawczo-rozwojowych, zawsze korzystamy z folii magnetycznej do wizualizacji pola magnetycznego w wysokiej rozdzielczości. Ta wersja wykorzystuje mniejsze mikrokapsułki i większą ilość cząstek magnetycznych, co z kolei zapewnia ostrzejsze szczegóły i lepszy kontrast.

6.1 Dlaczego warto wybrać folię do wizualizacji pola magnetycznego w wysokiej rozdzielczości?

• · Jej bieguny krawędziowe są rozmieszczone w odległości mniejszej niż 1 mm, dzięki czemu można je wyraźnie rozróżnić.
• · Ma wyraźne ścieżki enkodera na taśmach magnetycznych lub kołach, które można zweryfikować.
• · W przypadku magnesów o małej sile magnetycznej folia uwidacznia je tam, gdzie standardowa folia może nie zareagować.

7. Gdzie mogę kupić folię do wizualizacji pola magnetycznego?

Na przestrzeni lat kupowałem folie do wizualizacji pola magnetycznego od kilku sprawdzonych sprzedawców, dobierając je do swoich potrzeb i budżetu.

• · Adams Magnetic Products: Jeśli potrzebne są rozwiązania klasy przemysłowej, zwłaszcza dla producentów OEM, warto wybrać tę firmę.
• · Amazon / eBay: Zamówienie z dostawą pod drzwi jest bardzo wygodne, jednak jakość bywa różna, dlatego przed zakupem należy zawsze zapoznać się z opiniami.
• · Dystrybutorzy wyposażenia naukowego: Ten sprzedawca jest odpowiednim wyborem w przypadku zestawów edukacyjnych lub hurtowych zamówień dla placówek oświatowych.
• · Bezpośrednio od producentów: Przy zakupach hurtowych producenci tacy jak Dexter Magnetic Technologies lub SDM Magnetics oferują niestandardowe wymiary albo skład materiałowy.

Przed złożeniem zamówienia należy uwzględnić rozmiar, możliwości, trwałość, a przede wszystkim wymaganą rozdzielczość.

Z czasem, pracując zawodowo z magnesami trwałymi, silnikami, czujnikami i układami magnetycznymi, zacząłem zawsze zabierać ze sobą w podróże służbowe kawałek folii do wizualizacji pola magnetycznego.

Pomaga mi ona przeanalizować sytuację oraz znacznie ułatwia rozpoznanie problemu i znalezienie rozwiązania.

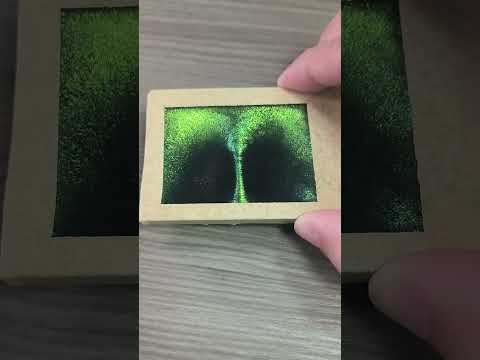

Folia do wizualizacji pola magnetycznego – sprzedaż

1. Żółta

2. Zielona

3. Kolorowa

4. Ciekła

Najczęściej zadawane pytania

Jak wytworzyć folię do wizualizacji pola magnetycznego?

Wizualizator pola magnetycznego można by wykonać, umieszczając mieszaninę oleju mineralnego i ferrofluidu między dwiema taflami szkła, starannie wyciskając pęcherzyki powietrza, uszczelniając krawędzie, a następnie oświetlając całość taśmą LED.

Czy folia do wizualizacji pola magnetycznego może mierzyć siłę pola magnetycznego?

Tak, folia do wizualizacji pola magnetycznego może zapewnić jakościową ocenę siły pola magnetycznego, zmieniając kolor w obecności pola; jaśniejsze lub bardziej intensywne obszary wskazują silniejsze pola magnetyczne, natomiast ciemniejsze obszary wskazują bieguny.

Czy folia do wizualizacji pola magnetycznego nadaje się do ponownego użycia?

Tak, obecna folia do wizualizacji pola magnetycznego jest produktem wielokrotnego użytku z automatyczną regeneracją; po odsunięciu od magnesu wzory pola magnetycznego zanikają, gdy cząstki ponownie się układają, przygotowując folię do dalszej obserwacji.
