Permanentmagnetmotor vs. Induktionsmotor: Was ist besser?

Ein Permanentmagnetmotor ist in der Regel effizienter, kompakter und eignet sich besser für eine hohe Drehmomentdichte. Ein Asynchronmotor ist in der Regel preiswerter, robuster und in vielen industriellen Standardanwendungen einfacher zu verwenden.

Für hocheffiziente, kompakte oder präzisionsgesteuerte Anwendungen ist ein Permanentmagnetmotor oft die bessere Wahl. Bei kostensensiblen Pumpen, Lüftern, Förderanlagen und schweren Industrieanlagen kann ein Asynchronmotor immer noch die praktischere Option sein.

Frage	Schnelle Antwort
Was ist in der Regel effizienter?	Permanentmagnetmotor
Was ist in der Regel im Voraus billiger?	Induktionsmotor
Welche hat eine höhere Drehmomentdichte?	Permanentmagnetmotor
Welche ist robuster und weiter verbreitet?	Induktionsmotor
Was ist besser für EVs und Robotik?	Permanentmagnet-Motor oder PMSM
Was ist besser für Pumpen, Ventilatoren und Förderanlagen?	Häufig Induktionsmotor, je nach Effizienzzielen
Wo werden Seltene-Erden-Magnete verwendet?	Permanentmagnetmotor
Dadurch werden die Kosten für den Magneten und das Entmagnetisierungsrisiko vermieden.	Induktionsmotor

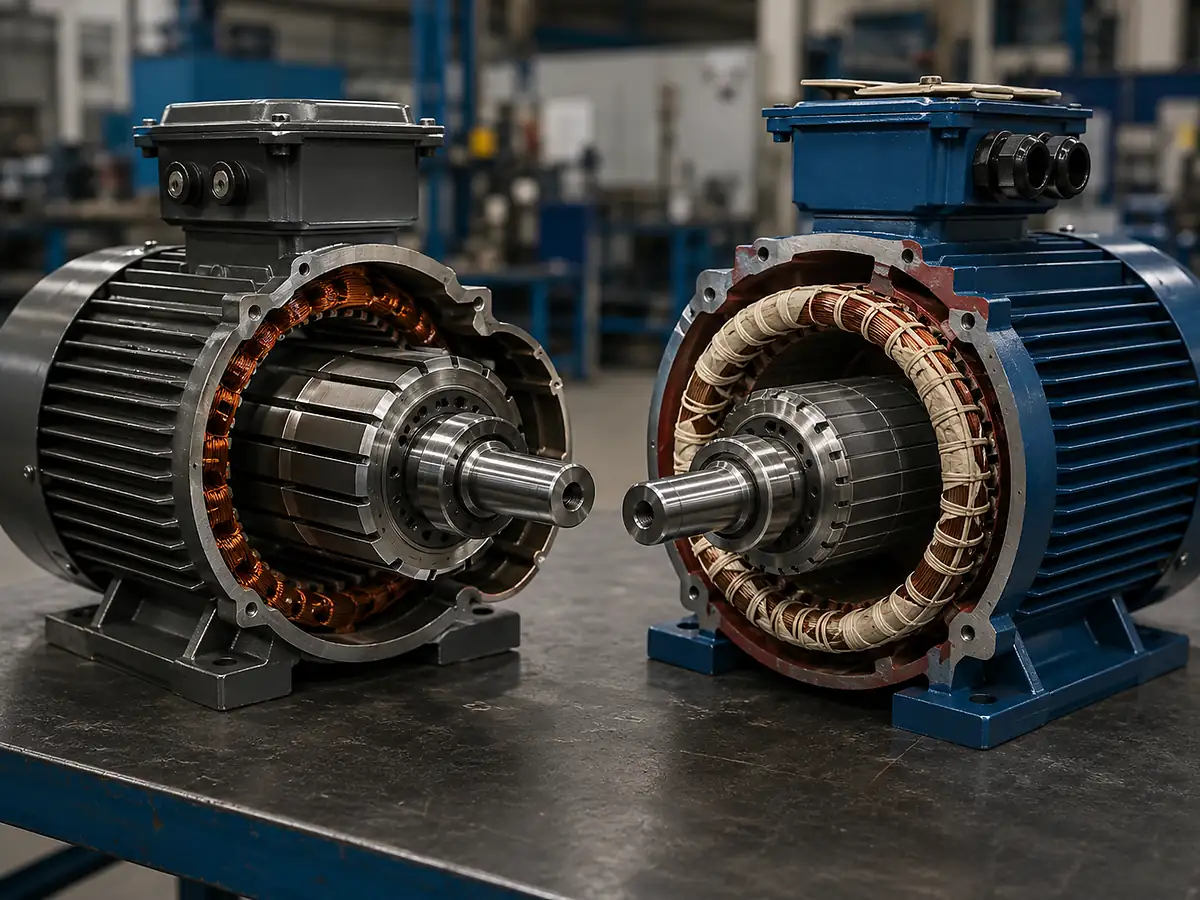

Permanentmagnetmotor vs. Induktionsmotor: Schneller Vergleich

Zusammenfassung der wichtigsten Unterschiede

Die Hauptunterschiede zwischen Permanentmagnetmotoren und Induktionsmotoren liegen in der Konstruktion des Rotors, dem Wirkungsgrad, den Kosten, der Steuerungsmethode, der Drehmomentdichte und der Eignung für die Anwendung. Ein Dauermagnetmotor verwendet Magnete im Rotor, um ein konstantes Magnetfeld zu erzeugen. Ein Induktionsmotor nutzt den induzierten Strom im Rotor, um sein Magnetfeld zu erzeugen.

Hier ein kurzer Vergleich:

Merkmal	Permanentmagnetmotor	Induktionsmotor
Konstruktion des Rotors	Verwendet Dauermagnete	Verwendet den induzierten Rotorstrom
Effizienz	In der Regel höher, insbesondere bei Teillast	Gut bei Nennlast, oft niedriger bei Teillast
Anfängliche Kosten	Höher, weil Magnete und Kontrolle erforderlich sind	niedriger, da keine Seltenerdmagnete erforderlich sind
Dichte des Drehmoments	Höher	Unterer
Motorgröße	Kompakter für dieselbe Leistung	In der Regel größer für die gleiche Leistung
Steuerung	Erfordert oft eine erweiterte Kontrolle	Einfache Bedienung ist bei vielen Anwendungen möglich
Wartung	Geringer mechanischer Verschleiß, aber die Magnete müssen thermisch geschützt werden	Robust und ausgereift, aber Hitze- und Lagerprüfungen sind immer noch wichtig
Beste Passform	EVs, Robotik, Servosysteme, Kompaktantriebe	Pumpen, Ventilatoren, Förderanlagen, HVAC, allgemeine Industrieausrüstung

Welche Wahl die bessere ist, hängt von der Anwendung ab. Permanentmagnetmotoren werden oft wegen ihrer Effizienz und kompakten Bauweise gewählt, während Asynchronmotoren nach wie vor für kostengünstige und robuste Industriesysteme geeignet sind.

Effizienz

Permanentmagnetmotoren haben oft einen höheren Wirkungsgrad, da sie keinen Rotorstrom zur Erzeugung des Magnetfelds benötigen. Dies kann die Rotorverluste verringern und die Leistung im Teillastbereich verbessern. Induktionsmotoren können bei Nennlast ebenfalls hocheffizient sein, ihr Wirkungsgrad kann jedoch bei niedriger Drehzahl oder Teillast sinken.

Die Energieeinsparungen hängen von der Motorgröße, dem Lastprofil, den Betriebsstunden, dem Wirkungsgradunterschied, dem Antriebssystem und den Stromkosten ab. Bei Geräten, die im Dauerbetrieb eingesetzt werden, kann selbst eine kleine Effizienzverbesserung zu bedeutenden Einsparungen über den gesamten Lebenszyklus führen.

Dies ist wichtig für den Wirkungsgrad von Elektromotoren und die Ziele der Energieeffizienz.

Permanentmagnetmotoren eignen sich oft gut für drehzahlvariable, kompakte und hocheffiziente Anwendungen, da der magnetische Fluss des Rotors von Magneten bereitgestellt wird. Induktionsmotoren können auch in der Nähe der Nennlast effizient sein, insbesondere in gut dimensionierten Industriesystemen.

Der tatsächliche Wirkungsgrad hängt von der Motorkonstruktion, dem Lastprofil, dem Drehzahlbereich, dem Antriebssystem, den Betriebsstunden und den Kühlbedingungen ab.

Leistungsdichte

Permanentmagnetmotoren bieten eine viel höhere Leistungsdichte im Vergleich zu Induktionsmotoren. Ich finde, dass Permanentmagnetmotoren mehr Leistung in einem kleineren und leichteren Paket liefern können.

Bei gleichem Leistungsziel kann ein Permanentmagnetmotor wegen seines höheren Drehmoments und seiner höheren Leistungsdichte oft kleiner und leichter als ein Induktionsmotor ausgelegt werden. Der tatsächliche Größen- und Gewichtsunterschied hängt von der Motorleistung, der Drehzahl, der Kühlung, dem Rotordesign und den Anwendungsanforderungen ab.

Daher sind Permanentmagnetmotoren ideal für Anwendungen, bei denen Platz und Gewicht eine Rolle spielen, wie z. B. bei Elektrofahrzeugen und in der Robotik.

Motortyp	Leistungsdichteeigenschaften
Permanentmagnet-Wechselstrommotor	Mehr Leistung in einem kleineren und leichteren Gehäuse dank leistungsstarkem Design.
Induktionsmotor	Größeres und schwereres Design bei gleicher Leistungsabgabe, was zu einer geringeren Leistungsdichte führt.

Permanentmagnetmotoren werden häufig bevorzugt, wenn hohe Leistung auf kleinstem Raum untergebracht werden muss. Bei diesen Projekten sollten Magnetqualität, Magnetform, Beschichtung und Magnetisierungsrichtung mit dem Rotordesign übereinstimmen.

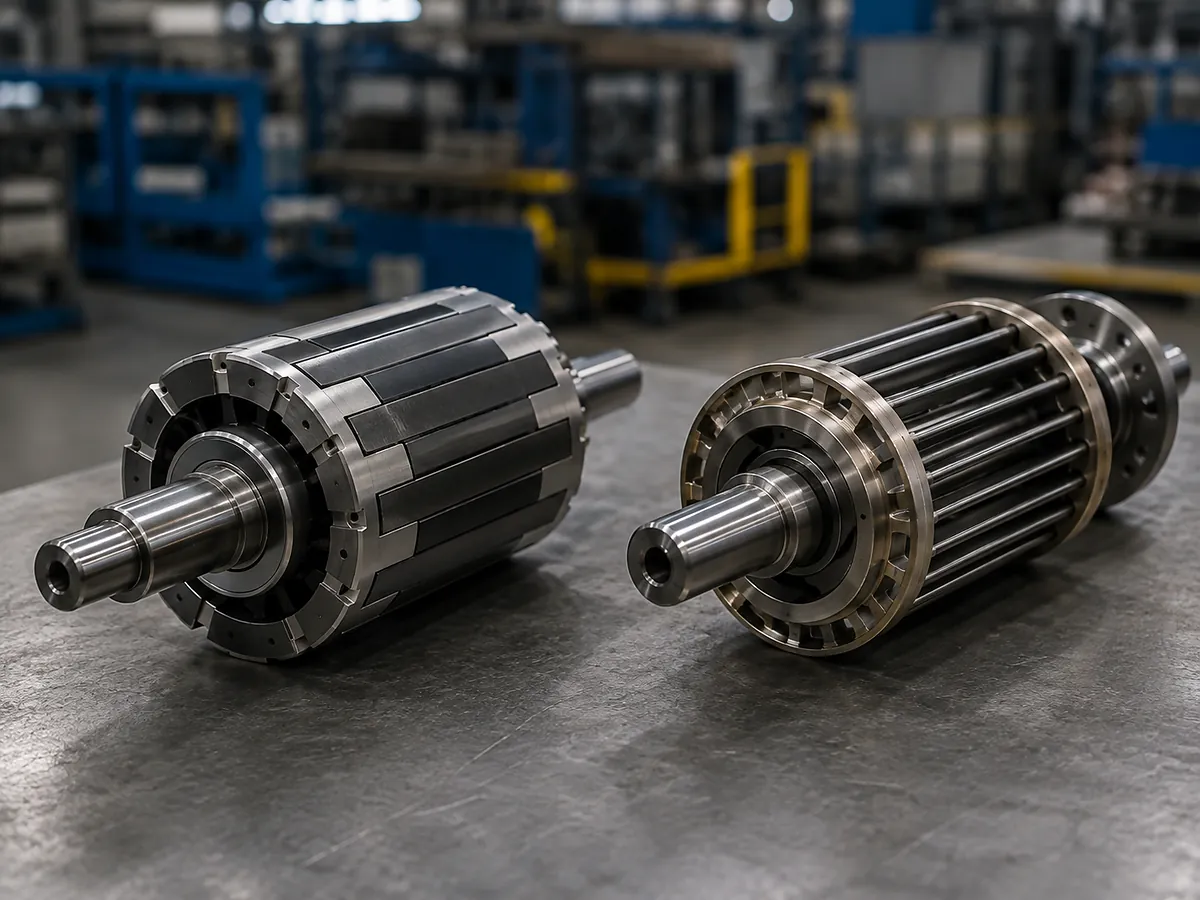

Rotorverluste

Permanentmagnetmotoren können die elektrischen Rotorverluste verringern, da sie keinen induzierten Rotorstrom zur Erzeugung des Magnetfelds benötigen. Induktionsmotoren erzeugen Rotormagnetfelder durch induzierten Strom, so dass Rotorverluste und Wärmeentwicklung wichtige Effizienzfaktoren sind.

• Permanentmagnetmotoren benötigen keinen Strom im Rotor. Das bedeutet, dass sich der Rotor nicht durch elektrische Verluste erwärmt.
• Induktionsmotoren erzeugen ein Magnetfeld, indem sie im Rotor einen Strom induzieren. Dieser Vorgang verursacht Energieverluste, insbesondere wenn der Motor unter Teillast läuft.
• Sehen Sie, dass Rotorverluste in Wechselstrom-Asynchronmotoren zu zusätzlicher Wärme und geringerem Wirkungsgrad führen können.

Bei Systemen mit Dauerbetrieb sollten die Rotorverluste, der Kühlungsbedarf, das Lastprofil und die Lebenszyklus-Energiekosten verglichen werden, bevor man sich für einen Permanentmagnetmotor oder einen Induktionsmotor entscheidet.

Steuerung

Permanentmagnetmotoren erfordern in der Regel eine fortschrittlichere Steuerung als Asynchronmotoren, da ihre Leistung von einer genauen Steuerung von Strom, Spannung, Drehzahl und Rotorposition abhängt.

Permanentmagnetmotoren benötigen in der Regel eine genaue Steuerung, um Drehmoment, Drehzahl, Strom und Rotorposition zu kontrollieren. Eine unzureichende Steuerung kann zu Drehmomentwelligkeit, Vibrationen, Überhitzung oder verringertem Wirkungsgrad führen. Induktionsmotoren können in vielen Anwendungen mit fester Drehzahl einfacher sein, aber VFDs sind immer noch weit verbreitet, wenn Drehzahl- und Drehmomentsteuerung erforderlich sind.

• Permanentmagnetmotoren sind für eine optimale Leistung in hohem Maße auf eine präzise Steuerung angewiesen.
• Eine schlechte Regelung kann zu Problemen wie Drehmomentwelligkeit, Vibrationen und Überhitzung führen.
• Induktionsmotoren sind zwar einfacher aufgebaut, benötigen jedoch dennoch Frequenzumrichter, um ihre Leistung effektiv zu steuern.

Bei Projekten mit Permanentmagnetmotoren sollte die Magnetkonstruktion zusammen mit der Motorsteuerungsstrategie, dem Drehzahlbereich, der Betriebstemperatur und der Rotorstruktur überprüft werden.

Kosten

Permanentmagnetmotoren sind in der Regel teurer, da sie Dauermagnete und eine fortschrittlichere Steuerung benötigen. Induktionsmotoren haben in der Regel niedrigere Anschaffungskosten, da sie keine Seltene-Erden-Magnete verwenden und weithin in industriellen Standardausführungen erhältlich sind.

Die Gesamtkosten sollten jedoch den Energieverbrauch, den Arbeitszyklus, die Wartung, die Ausfallzeiten, die Motorgröße, die Kosten für die Steuerung und die erwartete Lebensdauer berücksichtigen.

Kostenfaktor	Permanentmagnetmotor	Induktionsmotor
Anschaffungskosten des Motors	In der Regel höher	In der Regel niedriger
Magnet Kosten	Verwendet Seltene-Erden-Magnete	Keine Dauermagnete erforderlich
Controller-Kosten	Oft höher	Kann bei einfachen Anwendungen niedriger sein
Energiekosten	Bei hocheffizienten Arbeitszyklen oft niedriger	Kann bei Teillast oder niedriger Geschwindigkeit höher sein
Wartungskosten	Oft niedrig, aber Magnete müssen thermisch geschützt werden	Ausgereift und leicht zu warten
Beste Kostenanpassung	Hocheffiziente oder kompakte Systeme	Kostensensitive Standard-Industriesysteme

Permanentmagnetmotoren können die Lebenszykluskosten senken, wenn die Energieeinsparungen und die kompakte Bauweise die höheren Anschaffungskosten aufwiegen. Induktionsmotoren können immer noch wirtschaftlicher sein, wenn die Anwendung einfach, robust und kostenempfindlich ist.

💰 Anmerkung: Vergleichen Sie die gesamten Lebenszykluskosten, nicht nur den Anschaffungspreis. Die beste Wahl hängt von den Betriebsstunden, dem Lastprofil, dem angestrebten Wirkungsgrad, den Kontrollkosten und den Wartungsbedingungen ab.

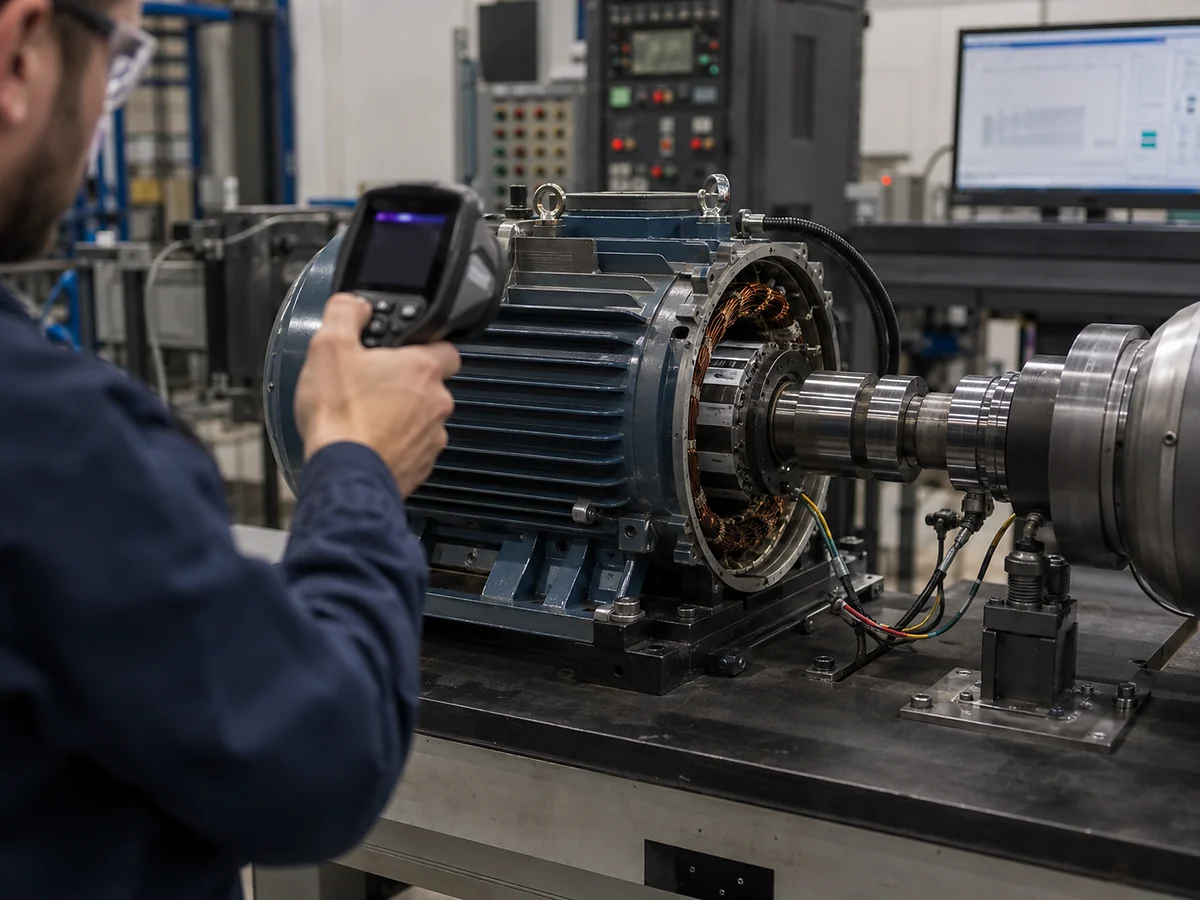

Thermisch

Permanentmagnetmotoren können die Rotorverluste verringern, da das Magnetfeld des Rotors durch Magnete und nicht durch induzierten Strom erzeugt wird. Dies kann dazu beitragen, den Wirkungsgrad zu verbessern und die Wärmeentwicklung unter bestimmten Betriebsbedingungen zu verringern.

Permanentmagnetmotoren reagieren jedoch empfindlich auf zu hohe Temperaturen. Wenn die Magnetqualität, die Kühlung oder die Betriebsbedingungen nicht geeignet sind, kann die Wärme die magnetische Leistung verringern oder das Entmagnetisierungsrisiko erhöhen.

Hier ein kurzer Vergleich:

Thermischer Faktor	Permanentmagnetmotor	Induktionsmotor
Hauptproblem Hitze	Magnettemperatur und Entmagnetisierungsrisiko	Rotor- und Statorverluste
Bedarf an Kühlung	Abhängig von Magnetgrad, Last und Geschwindigkeit	Abhängig von der Last, dem Gehäuse und der Einschaltdauer
Risiko bei Überhitzung	Magnetleistung kann nachlassen	Isolierung, Lager und Lebensdauer der Wicklung können leiden
Entwurfsprüfung	Magnetqualität und Wärmespanne	Kühlsystem und Lastprofil

Die thermische Auslegung sollte vor der Auswahl eines Motors überprüft werden. Bei Permanentmagnetmotoren sollten die Magnetsorte, die Beschichtung, die Rotorstruktur, die Kühlmethode und die Betriebstemperatur gemeinsam geprüft werden. Bei Asynchronmotoren sind Kühlung, Isolierung und Lastprofil wichtige Faktoren für die Zuverlässigkeit.

🌡️ Tipp: Hitze betrifft beide Motortypen. Bei Permanentmagnetmotoren müssen die Magnetqualität und die Entmagnetisierung überprüft werden, während bei Induktionsmotoren die Kühlung und die Isolierung überprüft werden müssen.

Wartung

Sowohl Permanentmagnetmotoren als auch Induktionsmotoren können bei richtiger Auswahl und Wartung zuverlässig sein. Permanentmagnetmotoren benötigen keinen Rotorstrom, müssen aber dennoch auf Steuerungen, Sensoren, Lager und Thermik überprüft werden. Induktionsmotoren sind robust und ausgereift, müssen aber dennoch auf Lager, Kühlsysteme, Isolierung und elektrische Anschlüsse überprüft werden.

Hier finden Sie eine Liste der üblichen Wartungsarbeiten für jeden Motortyp:

Permanentmagnetmotor:

• Zustand der Lager prüfen
• Überwachung der Controller- und Sensorleistung
• Überprüfung der Magnettemperatur und des Entmagnetisierungsrisikos
• Überprüfung der Vibrationen und des Rotorgleichgewichts
• Kühlung und Gehäusebedingungen prüfen

Induktionsmotor:

• Zustand der Lager prüfen
• Saubere Kühlkanäle und Ventilatoren
• Isolierung und elektrische Anschlüsse prüfen
• Überwachung von Vibrationen und Lärm
• Überprüfung von Lastprofil und Betriebstemperatur

Der Wartungsbedarf hängt von den Betriebsbedingungen, dem Arbeitszyklus, der Kühlung, Staub, Vibrationen und der Laststabilität ab. Der bessere Motor ist derjenige, der sowohl den Leistungsanforderungen als auch der Wartungsfähigkeit entspricht.

🛠️ Anmerkung: Geringere Ausfallzeiten hängen von der richtigen Motorauswahl, der richtigen Steuerung, dem thermischen Spielraum und der regelmäßigen Inspektion ab - nicht nur vom Motortyp.

Grundlagen zu Permanentmagnetmotoren

Wie Permanentmagnetmotoren funktionieren

Permanentmagnetmotoren verwenden Magnete im Rotor, um ein konstantes Magnetfeld zu erzeugen. Wenn Strom durch die Statorwicklungen fließt, interagiert das Statorfeld mit den Rotormagneten und erzeugt ein Drehmoment.

Viele Hochleistungs-Permanentmagnetmotoren verwenden Neodym-Magnete, weil sie eine starke magnetische Leistung bei kompakter Größe bieten. Bei Motorenprojekten sollten die Magnetqualität, die Beschichtung, die Magnetisierungsrichtung und die Toleranzen bei der Rotormontage mit dem Motordesign übereinstimmen.

Dieses Verfahren macht eine externe Erregung oder Schleifringe überflüssig.

Permanentmagnetmotoren beruhen auf der Wechselwirkung zwischen dem elektromagnetischen Feld des Stators und den Permanentmagneten des Rotors. Diese Konstruktion kann die Drehmomentdichte und den Wirkungsgrad verbessern, insbesondere wenn Motor, Steuerung, Kühlsystem und Magnetqualität richtig aufeinander abgestimmt sind.

• Permanentmagnet-Gleichstrommotoren funktionieren wie herkömmliche Nebenschlussmotoren, verwenden jedoch Permanentmagnete für das Feld.
• Alle Gleichstrommotoren funktionieren nach ähnlichen Prinzipien, aber Permanentmagnetmotoren zeichnen sich durch ihre Einfachheit und Effizienz aus.

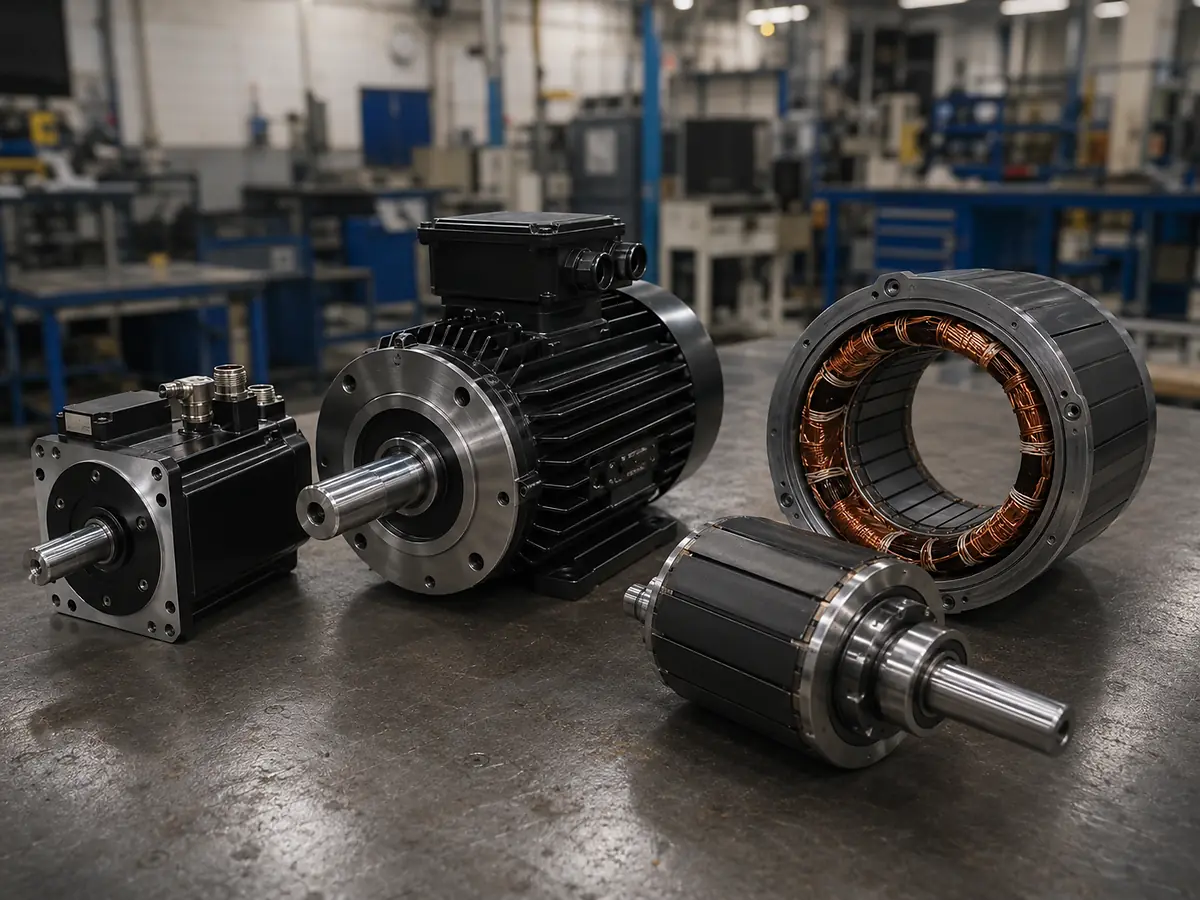

Arten von Permanentmagnetmotoren

Bürstenlose Gleichstrommotoren

Bürstenlose Gleichstrommotoren (BLDC-Motoren) verwenden eine elektronische Kommutierung anstelle von Bürsten. Sie werden häufig in Elektrofahrzeugen, Drohnen, Robotern, Elektrowerkzeugen und kompakten Antriebssystemen eingesetzt, wo Effizienz, leiser Betrieb und präzise Steuerung wichtig sind.

Synchrone Wechselstrommotoren

Permanentmagnet-Synchronmotoren (PMSM) laufen mit einer Rotordrehzahl, die mit dem rotierenden Magnetfeld des Stators synchronisiert ist. Sie werden häufig in Elektrofahrzeugen, Servosystemen, in der Industrieautomatisierung und in Hochleistungsantrieben eingesetzt, wo Effizienz und präzise Drehzahlregelung wichtig sind.

Motortyp	Wesentliche Merkmale	Gemeinsame Anwendungen
Bürstenloser Gleichstrommotor	Keine Bürsten, leise, effizient	Drohnen, Elektrofahrzeuge, Robotik
Permanentmagnet-Synchronmotor	Präzise Geschwindigkeit, stabiler Betrieb	Industrie, Automatisierung

Effizienz und Leistung

Warum höhere Effizienz (keine Rotor-Erregungsverluste)

Permanentmagnetmotoren können erregungsbedingte Rotorverluste reduzieren, da Permanentmagnete das Magnetfeld des Rotors bereitstellen. Dies kann die Effizienz verbessern, insbesondere bei kompakten oder drehzahlvariablen Systemen. Die tatsächlichen Energieeinsparungen hängen jedoch von der Motorkonstruktion, der Last, dem Drehzahlbereich, der Steuerung und den Betriebsstunden ab.

• Keine Rotor-Erregungsverluste
• Geringere Wärmeentwicklung
• Höhere Effizienz im Dauerbetrieb

Teillastwirkungsgrad & Drehmoment bei niedriger Drehzahl

Permanentmagnetmotoren sind oft auch bei Teillast und niedrigen Drehzahlen leistungsfähig, da sie bei geringeren Rotorverlusten ein nutzbares Drehmoment aufrechterhalten können. Dadurch eignen sie sich für Anwendungen mit wechselnder Geschwindigkeit oder Last, wie z. B. Elektrofahrzeuge, Robotik und Servosysteme.

Permanentmagnetmotoren sind oft eine gute Wahl, wenn die Leistung bei variabler Drehzahl, die kompakte Größe und die präzise Steuerung wichtiger sind als die niedrigsten Anschaffungskosten.

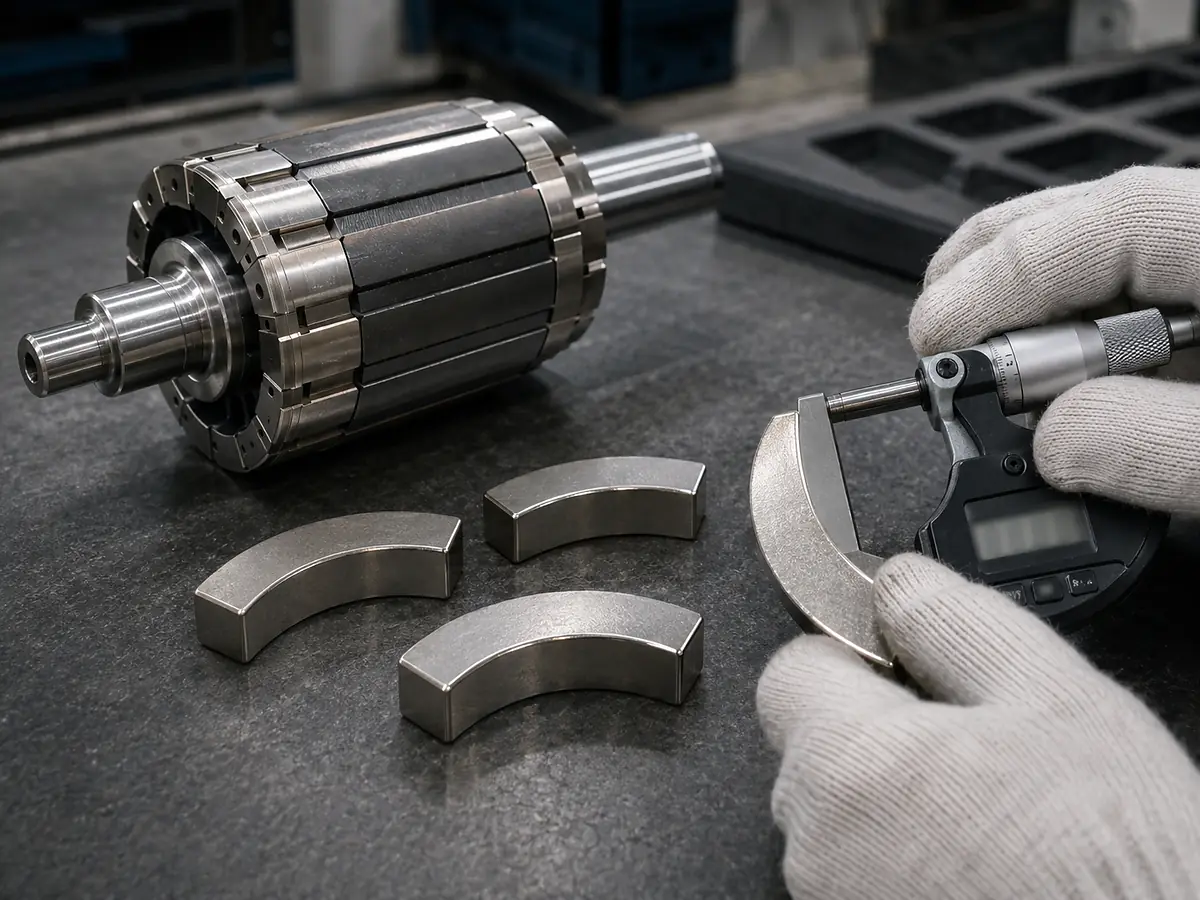

Kosten und Materialien

Permanentmagnetmotoren sind in der Regel teurer, da sie magnetische Materialien und eine fortschrittlichere Steuerung verwenden. Zu den gängigen Magnetoptionen gehören NdFeB, Ferrit und SmCo. Die Wahl des richtigen Materials hängt von der Drehmomentdichte, der Betriebstemperatur, dem Kostenziel, der Korrosionsbeständigkeit und der Versorgungsstabilität ab.

Magnet Typ	Kostenauswirkungen	Materialanforderungen
NdFeB	Hoch aufgrund von Seltenerdmaterialien und speziellen Herstellungsverfahren	Erfordert präzises Sintern und validierte Infrastruktur
Ferrit	Niedrig aufgrund reichlich vorhandener Ressourcen und einfacher Herstellung	Stabile, korrosionsbeständige Materialien mit hohem elektrischen Widerstand
SmCo	Moderat, aber aufgrund der Kosten und Verfügbarkeit weniger verbreitet	Erfordert bestimmte Seltenerdelemente, die oft teurer sind als Ferrit.

NdFeB-Magnete bieten eine hohe Magnetkraft bei kompakter Größe, weshalb sie häufig in Hochleistungs-Permanentmagnetmotoren eingesetzt werden. Die Kosten und das Angebot von NdFeB können jedoch durch die Verfügbarkeit von Seltenen Erden beeinflusst werden, so dass Motorkonstrukteure je nach Anwendung auch Ferrit oder SmCo in Betracht ziehen können.

Ferritmagnete können eine kostengünstige Alternative sein, wenn niedrigere Materialkosten und eine stabile Versorgung wichtiger sind als eine maximale magnetische Stärke. Sie werden häufig für Motorenkonstruktionen mit oder ohne Seltene Erden in Betracht gezogen.

SmCo-Magnete können eine hohe Temperaturstabilität bieten, sind aber in der Regel teurer als Ferrit und in vielen Motoranwendungen weniger verbreitet als NdFeB. Sie können in Betracht gezogen werden, wenn die Hochtemperaturstabilität wichtiger ist als die Kosten.

NdFeB vs. Ferrit vs. SmCo

• NdFeB-Magnete sind aufgrund ihrer hohen Leistungsfähigkeit für die Automobil- und Energiebranche von entscheidender Bedeutung.
• Ferritmagnete finden aufgrund ihrer Kosteneffizienz und Stabilität in Hochleistungsanwendungen zunehmend Beachtung.
• SmCo-Magnete sind zwar effektiv, werden jedoch aufgrund ihrer höheren Kosten seltener verwendet.

Der Magnetwerkstoff sollte auf der Grundlage von Drehmomentdichte, Betriebstemperatur, Kostenziel, Entmagnetisierungsspanne, Korrosionsrisiko und Lieferstabilität ausgewählt werden.

Wartung und Zuverlässigkeit

Permanentmagnetmotoren können in industriellen Umgebungen zuverlässig sein, wenn Motorkonstruktion, Steuerung, Kühlsystem, Lagersystem und Magnetqualität richtig aufeinander abgestimmt sind. Der Wartungsbedarf hängt von der Einschaltdauer, Temperatur, Vibration, Staub, Kühlung und den Betriebsbedingungen ab.

Permanentmagnet-Motoren können bieten:

• Höhere Drehmomentdichte
• Hoher Wirkungsgrad im Teillastbereich
• Kompakte Motorgröße
• Gutes Drehmoment bei niedrigen Drehzahlen
• Geringere elektrische Verluste des Rotors

Aber sie erfordern auch:

• Richtiges thermisches Design
• Geeignete Magnetsorte
• Zuverlässiges Kontrollsystem
• Überprüfung des Entmagnetisierungsrisikos

Entmagnetisierungsrisiken (Hitze, Schock, Gegenfelder)

Bei der Konstruktion von Permanentmagnetmotoren sollte das Entmagnetisierungsrisiko geprüft werden. Übermäßige Hitze, entgegengesetzte Magnetfelder, mechanische Belastung, Fehler oder schlechte Betriebsbedingungen können die magnetische Leistung verringern. In der NREL-Forschung wird auch die Entmagnetisierung des Rotors als eine der Hauptfehlerarten in Permanentmagnet-Wechselstrommaschinen diskutiert.

Hinweis: Bei kritischen Systemen sollten vor der Auswahl eines Permanentmagnetmotors Magnetqualität, Wärmespanne, Rotordesign, Steuerungsstrategie und Fehlerschutz geprüft werden.

Grundlagen des Induktionsmotors

Wie Induktionsmotoren funktionieren

Ein Induktionsmotor funktioniert durch elektromagnetische Induktion. Der Wechselstrom im Stator erzeugt ein rotierendes Magnetfeld. Dieses Feld induziert Strom im Rotor, und die Wechselwirkung zwischen dem Stator- und dem Rotorfeld erzeugt ein Drehmoment.

Standard-Induktionsmotoren sind weit verbreitet, da sie ausgereift, robust und kostengünstig sind und keine Permanentmagnete benötigen.

Induktionsmotoren sind weit verbreitet, weil sie ausgereift, robust und kostengünstig sind. Standard-Induktionsmotoren benötigen keine Permanentmagnete.

Arten von Induktionsmotoren

Induktionsmotoren gibt es in verschiedenen Ausführungen, und die richtige Wahl hängt von der Art der Last, dem Anlaufmoment, der Drehzahlregelung, der Stromversorgung und der Betriebsumgebung ab.

Käfigläufer

Käfigläufermotoren sind der am häufigsten verwendete Typ. Sie werden häufig in Pumpen, Ventilatoren, Förderanlagen, Kompressoren und allgemeinen Industrieanlagen eingesetzt, da sie einfach, robust und kostengünstig sind.

Wundenrotor

Motoren mit gewickeltem Rotor verwenden Rotorwicklungen, die mit externen Widerständen oder Steuergeräten verbunden sind. Sie werden häufig eingesetzt, wenn ein hohes Startdrehmoment oder ein kontrollierter Anlauf erforderlich ist, wie bei Kränen, Hebezeugen und schweren Maschinen.

Hier ist eine Tabelle mit typischen Anwendungen für jeden Typ:

Typ des Induktionsmotors	Typische Anwendungen
Käfigläufer-Induktionsmotor	Pumpen, Ventilatoren, Kompressoren, Förderbänder
Schleifring (gewickelter Rotor) Induktionsmotor	Schwere Maschinen, Kräne, Hebezeuge, Aufzüge
Einphasiger Induktionsmotor	Haushaltsgeräte wie Ventilatoren, Kühlschränke, Waschmaschinen
Drehstrom-Asynchronmotor	Hochleistungsfähige Industriemaschinen und Pumpen
Linearer Induktionsmotor	Magnetschwebebahnen, Achterbahnen, automatisierte Materialtransportsysteme

Effizienz und Leistung

Induktionsmotoren liefern in vielen industriellen Anwendungen zuverlässige Leistung. Sie können in der Nähe der Nennlast effizient sein, aber der Wirkungsgrad kann bei Teillast, niedriger Drehzahl oder schlecht angepassten Arbeitszyklen sinken. Rotorverluste und Wärmeentwicklung sind wichtige Faktoren bei der Bewertung des langfristigen Energieverbrauchs.

• Induktionsmotoren laufen am besten bei Volllast.
• Sie können vollständig ausgeschaltet werden, was in Ruhephasen Energie spart.
• Im Leerlauf haben sie nur vernachlässigbare Verluste, was sie ideal für Anwendungen macht, bei denen der Motor nicht kontinuierlich läuft.

Induktionsmotoren sind nach wie vor eine praktische Wahl für viele industrielle Systeme, da sie kostengünstig, robust, weithin verfügbar und in Standardanwendungen leichter zu ersetzen sind.

Osenc unterstützt meine Arbeit durch die Bereitstellung hochwertiger magnetischer Materialien, die zur Verbesserung der Zuverlässigkeit und Effizienz von Motoren beitragen.

Kosten und Materialien

Induktionsmotoren bieten in der Regel niedrigere Anschaffungskosten, da sie weit verbreitete Materialien wie Stahlbleche, Kupferwicklungen und Aluminium- oder Kupferrotorleiter verwenden. Dies macht sie für den industriellen Einsatz in großen Stückzahlen und für Standard-Ersatzanwendungen praktisch.

Die Kostenaufstellung für Induktionsmotoren beginnt in der Regel mit einer niedrigeren Anfangsinvestition als bei Permanentmagnetmotoren. Allerdings können fortschrittliche Lamellenmaterialien, verbesserte Leiter, Isolationssysteme und Kühlungskonzepte die Anschaffungskosten erhöhen. Diese Verbesserungen können dazu beitragen, den Wirkungsgrad zu erhöhen, die Wärme zu reduzieren und die Lebensdauer zu verlängern.

Die folgende Tabelle fasst die wichtigsten Kosten- und Materialaspekte für Induktionsmotoren zusammen:

Gegenleistung	Details
Anfängliche Investitionskosten	Neue Laminierungsmaterialien verursachen aufgrund spezieller Fertigungsanforderungen oft höhere Anschaffungskosten.
Langfristige Vorteile	Eine verbesserte Effizienz kann zu erheblichen Energieeinsparungen führen, wodurch sich die Anschaffungskosten im Laufe der Zeit amortisieren.
Wärmemanagement	Fortschrittliche Materialien verbessern die Wärmeableitung, verlängern die Lebensdauer des Motors und senken die Wartungskosten.
Marktpositionierung	Motoren mit besserer Effizienz können höhere Preise erzielen, wodurch höhere Produktionskosten gerechtfertigt sind.
Einhaltung gesetzlicher Vorschriften	Investitionen in fortschrittliche Materialien tragen dazu bei, strenge Energieeffizienzstandards zu erfüllen.

Bei Asynchronmotoren spielt die Materialqualität nach wie vor eine wichtige Rolle. Die Qualität der Beschichtung, des Leitermaterials, der Isolierung, des Kühlungsdesigns und der Fertigungskonsistenz kann sich auf den Wirkungsgrad, die Wärmeentwicklung, den Lärm und die Lebensdauer auswirken.

💡 Tipp: Die Wahl von Motoren mit fortschrittlichen Materialien kann langfristig Geld sparen, indem der Energieverbrauch und der Wartungsaufwand reduziert werden.

Warum Induktionsmotoren nach wie vor die erste Wahl sind

Induktionsmotoren sind in vielen Branchen nach wie vor die erste Wahl, da sie niedrige Kosten, Langlebigkeit, einfachen Betrieb, einfache Beschaffung und bewährte Leistung miteinander verbinden. Sie werden häufig in Pumpen, Lüftern, Förderanlagen, Kompressoren, HLK-Systemen und allgemeinen Industriemaschinen eingesetzt.

In einigen Antriebssystemen lässt sich ein Asynchronmotor leichter abschalten, wenn er nicht benötigt wird. Die Energieeinsparungen hängen jedoch vom gesamten Motor-Antriebssystem, dem Betriebsplan, der Last und der Steuerungsstrategie ab.

Dies sind die Hauptgründe dafür, dass Asynchronmotoren nach wie vor in vielen Industrieprojekten eingesetzt werden:

• Geringere Anschaffungskosten im Vergleich zu Permanentmagnetmotoren
• Einfaches Design mit weniger zu wartenden Teilen
• Möglichkeit zum vollständigen Ausschalten, um Energie zu sparen
• Zuverlässige Leistung in rauen Umgebungen
• Einfach zu beschaffen und zu ersetzen dank Standardgrößen

Induktionsmotoren sind oft eine gute Wahl für schwere, große und kostensensitive Anwendungen.

⚙️ Anmerkung: Wenn Sie einen Motor benötigen, der erschwinglich, wartungsfreundlich und in der Industrie bewährt ist, sind Induktionsmotoren eine gute Wahl.

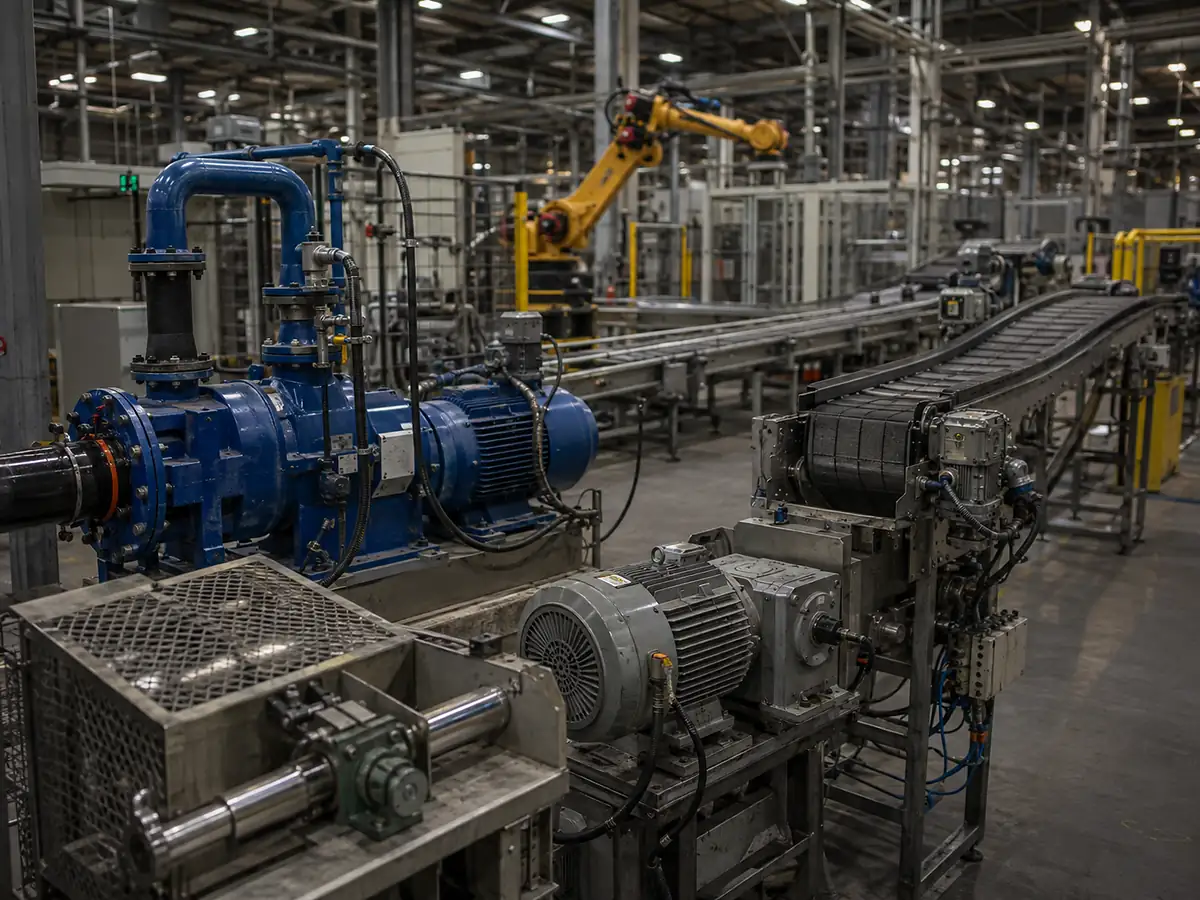

Anwendungen und Anwendungsfälle

Die Wahl zwischen Permanentmagnetmotoren und Asynchronmotoren hängt von den Wirkungsgradzielen, den Kosten, den Steuerungsanforderungen, dem Arbeitszyklus, den Größenbeschränkungen und der Betriebsumgebung ab. Permanentmagnetmotoren sind oft dort stärker, wo kompakte Größe, hoher Wirkungsgrad und präzise Steuerung wichtig sind. Induktionsmotoren sind nach wie vor beliebt, wenn niedrige Anschaffungskosten, Robustheit und einfacher Austausch wichtig sind.

Permanentmagnetmotoren in der Praxis

Elektrofahrzeuge

In Elektrofahrzeugen werden häufig Permanentmagnetmotoren oder PMSMs eingesetzt, da sie eine hohe Drehmomentdichte, kompakte Abmessungen und eine starke Leistung bei niedrigen Drehzahlen bieten. Einige EV-Designs verwenden jedoch immer noch Induktionsmotoren oder kombinieren verschiedene Motortypen, um Effizienz, Kosten, Abhängigkeit von seltenen Erden und Fahrbedingungen auszugleichen.

Robotik und Automatisierung

In der Robotik und Automatisierung werden häufig Permanentmagnetmotoren eingesetzt, da sie kompakte Abmessungen, präzise Steuerung, schnelles Ansprechen und gleichmäßige Bewegungen ermöglichen. Diese Eigenschaften sind nützlich für Roboterarme, Servosysteme, automatisierte Geräte und Präzisionsbewegungsplattformen.

Unterhaltungselektronik

Permanentmagnetmotoren sind in der Unterhaltungselektronik und in kleinen Elektrogeräten weit verbreitet. Computerlaufwerke, elektrische Zahnbürsten, Staubsauger, Kleingeräte, Elektrowerkzeuge und Scheibenwischer profitieren von der kompakten Größe, dem leisen Betrieb und der effizienten Leistung.

Übliche Anwendungen von Permanentmagnetmotoren:

• Elektrofahrzeuge
• Robotik und Automatisierung
• Computerlaufwerke
• Elektrische Zahnbürsten
• Staubsauger
• Elektrowerkzeuge
• Scheibenwischer

Induktionsmotoren in der Praxis

Industrielle Maschinen

Induktionsmotoren werden häufig in Hochleistungs-Industriemaschinen eingesetzt, z. B. in Förderanlagen, Mühlen, Mischern, Kompressoren, Pumpen und Produktionslinien. Ihre robuste Konstruktion, die ausgereifte Lieferkette und der einfache Austausch machen sie für viele Fertigungs- und Prozessindustrien praktisch.

HLK-Systeme

In HLK-Anlagen werden Induktionsmotoren üblicherweise für Kompressoren, Ventilatoren und Gebläse verwendet. Aufgrund ihrer Zuverlässigkeit, Verfügbarkeit und Kosteneffizienz sind sie für viele Gebäude- und Industrieklimasysteme geeignet.

Pumpen und Ventilatoren

Induktionsmotoren werden häufig in Pumpen, Ventilatoren, Luftkompressoren, Wasseraufbereitungsanlagen und Umweltausrüstungen eingesetzt. Sie sind praktisch, wenn die Anwendung einen zuverlässigen Langzeitbetrieb und überschaubare Anfangskosten erfordert.

🏭 Häufige Einsatzbereiche von Induktionsmotoren:

• Industrieventilatoren und Gebläse
• Wasserpumpen und Luftkompressoren
• Förder- und Materialtransportsysteme
• Werkzeugmaschinen und Mischer
• Lüftungs- und Klimageräte

Anwendungsbereich	Bevorzugter Motortyp	Warum bevorzugt?
Elektrofahrzeuge	Permanentmagnetmotor	Hohe Effizienz, kompakt, starkes Drehmoment
Robotik/Automatisierung	Permanentmagnetmotor	Präzise Steuerung, geringe Größe
Unterhaltungselektronik	Permanentmagnetmotor	Leise, effizient, lange Lebensdauer
Industriemaschinen	Induktionsmotor	Langlebig, pflegeleicht, kostengünstig
HLK-Anlagen	Induktionsmotor	Zuverlässig, kann vollständig ausgeschaltet werden
Pumpen und Ventilatoren	Induktionsmotor	Bewältigt variable Lasten, lange Laufzeiten

Die Wahl des richtigen Motors hängt von der Aufgabe ab. Permanentmagnetmotoren sind die besseren Kandidaten, wenn Effizienz, kompakte Größe und präzise Steuerung wichtig sind. Induktionsmotoren sind die besseren Kandidaten, wenn es auf niedrige Anschaffungskosten, robusten Betrieb und einfachen Austausch ankommt.

Entscheidung zwischen Permanentmagnet- und Induktionsmotoren

Der beste Weg, zwischen einem Permanentmagnetmotor und einem Induktionsmotor zu wählen, besteht darin, die Effizienzziele, die Anschaffungskosten, die Lebenszykluskosten, die Steuerungsanforderungen, die Betriebstemperatur, die Größenbeschränkungen, den Arbeitszyklus und die Wartungsmöglichkeiten zu vergleichen.

Wichtige Auswahlkriterien

Anwendung Bedarf	Bessere Wahl	Warum
Höchste Effizienz	Permanentmagnet-Motor / PMSM	Geringere Rotorverluste und hoher Teillastwirkungsgrad
Geringere Anfangskosten	Induktionsmotor	Keine Seltene-Erden-Magnete erforderlich
Kompakte Motorgröße	Permanentmagnetmotor	Höheres Drehmoment und höhere Leistungsdichte
Robuster industrieller Einsatz	Induktionsmotor	Ausgereift, weithin verfügbar, leicht zu pflegen
Präzise Geschwindigkeitskontrolle	PMSM	Synchroner Betrieb und starke Steuerungsleistung
Pumpen und Ventilatoren mit Kostendruck	Induktionsmotor	Bewährt, verfügbar, geringere Anschaffungskosten
EV-Drehmoment und -Reichweite bei niedriger Geschwindigkeit	Permanentmagnetmotor	Hohe Drehmomentdichte und Effizienz
Seltene-Erden-freie Konstruktion	Induktionsmotor	Vermeidung des Magnetangebots und des Preisrisikos
Risiko hoher Temperaturen	Abhängig von	PM-Motoren benötigen Magnetqualität und thermische Überprüfung

Effizienzbedarf

Der Wirkungsgrad sollte anhand des gesamten Betriebsprofils und nicht nur anhand des Spitzenwirkungsgrads beurteilt werden. Permanentmagnetmotoren erbringen oft gute Leistungen bei hocheffizienten, drehzahlvariablen und kompakten Anwendungen. Induktionsmotoren können immer noch eine gute Wahl sein, wenn das System nahe der Nennlast läuft und die Anschaffungskosten wichtiger sind.

Haushalt

Das Budget sollte sowohl die Anschaffungskosten als auch die Lebenszykluskosten umfassen. Permanentmagnetmotoren sind in der Regel teurer, da sie Magnete und eine fortschrittlichere Steuerung verwenden. Induktionsmotoren sind in der Regel in der Anschaffung billiger und leichter zu beschaffen. Bei Systemen mit Dauerbetrieb können die Energiekosten die endgültige Entscheidung beeinflussen.

Bei Projekten für Permanentmagnetmotoren sollten die Magnetkosten zusammen mit dem Wirkungsgrad des Motors, der Größenreduzierung, der Betriebstemperatur und der erwarteten Lebensdauer bewertet werden.

Komplexität der Steuerung

Die Anforderungen an die Steuerung können die Wahl des Motors stark beeinflussen. Permanentmagnetmotoren benötigen in der Regel eine präzisere Steuerung von Strom, Rotorposition und Drehzahl. Induktionsmotoren können in vielen Standardanwendungen einfacher sein, obwohl VFDs üblich sind, wenn ein Betrieb mit variabler Drehzahl erforderlich ist.

Osenc bietet technische Unterstützung bei der Integration von Neodym-Magneten in komplexe Motorbaugruppen.

Umgebungsbedingungen

Die Umweltbedingungen können die Auswahl des Motors beeinflussen. Waschanlagen erfordern möglicherweise abgedichtete Gehäuse und korrosionsbeständige Materialien. Eisenbahn- und Schwerlastsysteme erfordern möglicherweise Vibrations- und Temperaturbeständigkeit. Medizinische oder Präzisionssysteme können spezielle Materialien und eine Überprüfung der elektromagnetischen Verträglichkeit erfordern.

Bei Projekten für Permanentmagnetmotoren sollten Magnetbeschichtung, Korrosionsbeständigkeit, Betriebstemperatur und Entmagnetisierungsspanne zusammen mit der Motorumgebung geprüft werden.

Anwendungsbasierte Empfehlungen

Verschiedene Anwendungen erfordern unterschiedliche Kompromisse bei den Motoren:

• In Umgebungen, in denen der Motor gewaschen werden muss, sollten das Motorgehäuse, die Abdichtung, die Korrosionsbeständigkeit und die Reinigungsbedingungen geprüft werden, bevor ein Motor ausgewählt wird.
• Bei Eisenbahn- und Schwerlastsystemen sind Vibrationen, Temperaturbereich, Arbeitszyklus und Wartungsfreundlichkeit wichtige Auswahlfaktoren.
• In der Robotik und Automatisierung sind Permanentmagnetmotoren aufgrund ihrer kompakten Größe, ihrer Drehmomentdichte, ihrer präzisen Steuerung und ihrer schnellen Reaktion oft eine gute Wahl.
• Bei medizinischen oder Präzisionsgeräten sollten Materialverträglichkeit, elektromagnetische Störungen, Temperatur und Regelgenauigkeit sorgfältig geprüft werden.

Sektor	Empfohlener Motortyp	Grund
Automobilindustrie	Permanentmagnetmotor	Hohe Effizienz, starkes Drehmoment, kompakte Größe
Herstellung	Induktionsmotor	Kostengünstig, langlebig, wartungsfreundlich
Unterhaltungselektronik	Permanentmagnetmotor	Leise, effizient, lange Lebensdauer
Lebensmittelverarbeitung	Permanentmagnetmotor	Kompakt, erfüllt IP-Schutzklassen
Eisenbahnen	Induktionsmotor	Verträgt Vibrationen und Temperaturschwankungen
Robotik	Permanentmagnetmotor	Präzise Steuerung, hoher Durchsatz
Medizinische Bildgebung	Permanentmagnetmotor	Individuelles Drehmoment, nichtmagnetische Materialien

Die beste Wahl hängt von der jeweiligen Anwendung ab. Permanentmagnetmotoren sind die besseren Kandidaten, wenn Effizienz, kompakte Größe, Drehmomentdichte und präzise Steuerung am wichtigsten sind. Induktionsmotoren sind nach wie vor gute Kandidaten für große, robuste oder kostensensitive Umgebungen. Bei Projekten für Permanentmagnetmotoren kann OSENC die Sonderanfertigung von Neodym-Magneten, die Auswahl der Magnetsorte, die Auswahl der Beschichtung und die Überprüfung der Magnetisierungsrichtung unterstützen.

Trends und Zukunftsaussichten

Die Zukunft der Elektromotorentechnologie wird von Materialinnovationen, intelligenteren Steuerungssystemen, Problemen bei der Versorgung mit seltenen Erden und strengeren Effizienzstandards bestimmt.

Weniger Seltenerd-/Ferrit-Konstruktionen

Die Hersteller suchen jetzt nach Möglichkeiten, die Abhängigkeit von Seltenen Erden zu verringern. Einige Hersteller erforschen Ferrit- oder Seltene-Erden-reduzierte Motorkonstruktionen, um die Materialkosten und das Risiko in der Lieferkette zu reduzieren. Ferritkonstruktionen erfordern jedoch in der Regel eine sorgfältige Neukonstruktion des Motors, da Ferritmagnete eine geringere magnetische Stärke als NdFeB-Magnete aufweisen.

Ferritmagnete sind auch leichter zu beschaffen und weniger von globalen Lieferproblemen betroffen. Das macht sie für viele Unternehmen zu einer guten Wahl.

• Ferritmagnete senken die Produktionskosten um 30-60% im Vergleich zu Seltenerd-Konstruktionen.
• Sie bieten eine stabile Versorgung und tragen dazu bei, geopolitische Risiken zu vermeiden.

Motoren auf Ferritbasis können für kostensensible Projekte oder für Konstruktionen, bei denen seltene Erden reduziert werden, in Betracht gezogen werden. Bei diesen Projekten sollten die Magnetleistung, die Motorgröße, das angestrebte Drehmoment und die Kosten für die Neukonstruktion gemeinsam bewertet werden.

Antriebstechnik + sensorlose Steuerung

Die Antriebstechnik schreitet schnell voran. Durch die sensorlose Steuerung können Motoren mit hoher Präzision ohne mechanische Positionssensoren betrieben werden, was den Wartungsaufwand verringern und die Zuverlässigkeit verbessern kann. Schätzverfahren und Beobachtertechniken, wie Kalman-Filter, werden häufig zur Verbesserung der Steuerung bei niedrigen Drehzahlen eingesetzt.

Die Effizienzvorschriften zwingen die Motoren zu einer besseren Energieeffizienz. In vielen Märkten spielen die Effizienzklasse des Motors, die Auswahl des Antriebs, die Betriebsstunden und das Lastprofil bei der Kaufentscheidung eine größere Rolle.

Diese Innovationen unterstützen intelligentere und effizientere Motorsysteme. Bei Projekten für Permanentmagnetmotoren sollte das Design der Magnetbaugruppe zusammen mit der Steuerungsmethode, dem Drehzahlbereich, der Rotorstruktur und den thermischen Bedingungen überprüft werden.

Effizienzstandards fördern die Einführung

Regierungen und Industriestandards drängen Motorsysteme zu höherer Effizienz. Motoreffizienzklasse, Antriebsauswahl, Betriebsstunden und Lastprofil werden bei Kauf- und Konstruktionsentscheidungen immer wichtiger.

Regelung	Beschreibung	Auswirkung
EU-Ökodesign-Richtlinie 2019/1781	Drehstrom-Asynchronmotoren (75–200 kW) müssen seit Juli 2023 die IE4-Normen erfüllen.	Motoren verbrauchen 12-18% weniger Strom, wodurch die CO2-Emissionen um 70 Millionen Tonnen pro Jahr reduziert werden.
Chinas GB 18613-2020	Die meisten Motoren unter 375 kW müssen mindestens IE3-konform sein.	Verbessert die Marktkonformität und Energieeffizienz.

• Permanentmagnete spielen heute eine größere Rolle in der erneuerbaren Energie und verbessern die Effizienz von Motoren.
• Der Markt für Permanentmagnetmotoren wächst schnell, angetrieben durch neue Technologien und eine breitere Nutzung.
• Die Technologie der Permanentmagnetmotoren gewinnt auch in den Bereichen erneuerbare Energien und hocheffiziente Antriebssysteme an Bedeutung, wo kompakte Größe, Leistungsdichte und Effizienz wichtige Konstruktionsfaktoren sein können.

Diese Trends werden sich wahrscheinlich fortsetzen, da die Hersteller nach höherer Effizienz, geringerem Energieverbrauch, besserer Kontrolle und zuverlässigerer Materialversorgung suchen. Für fortschrittliche Motorkonstruktionen kann OSENC kundenspezifische Neodym-Magnete, die Auswahl der Magnetsorte, die Auswahl der Beschichtung, die Magnetisierungsrichtung und montagebezogene Anforderungen unterstützen.

🌱 Tipp: Die Auswahl von Motoren, die den neuesten Effizienzstandards entsprechen, spart Energie und trägt zu einer saubereren Umwelt bei.

Wie sich die Leistung des Motormagneten auf die Konstruktion von Permanentmagnetmotoren auswirkt

1. Einfluss der Remanenz

Bei Gleichstrommotoren gilt unter den gleichen Wicklungsparametern und Prüfbedingungen: Je höher die Remanenz, desto niedriger die Leerlaufdrehzahl und desto kleiner der Leerlaufstrom; je größer das maximale Drehmoment, desto höher der Wirkungsgrad im höchsten Wirkungsgradpunkt.
Bei der eigentlichen Prüfung wird die Höhe der Leerlaufdrehzahl und die Größe des maximalen Drehmoments im Allgemeinen zur Beurteilung des Remanenzstandards des Magnetstahls herangezogen.

Unter denselben Wicklungs- und elektrischen Bedingungen kann eine höhere Remanenz den magnetischen Fluss erhöhen. Dies kann sich auf Leerlaufdrehzahl, Leerlaufstrom, Drehmoment und Wirkungsgrad auswirken. Das Endergebnis hängt jedoch von der gesamten Motorkonstruktion ab, einschließlich Wicklung, Luftspalt, Rotorstruktur, Magnetkreis und Steuerungsverfahren.

2. Der Einfluss der Koerzitivfeldstärke

Die Koerzitivfeldstärke beeinflusst den Widerstand eines Magneten gegen Entmagnetisierung. Bei Motoranwendungen hängt die erforderliche Koerzitivfeldstärke von der Betriebstemperatur, den entgegengesetzten Magnetfeldern, den Fehlerbedingungen, dem Rotordesign und der Sicherheitsmarge ab. Ein höherer Koerzitivfeldstärkegrad kann die Entmagnetisierungsbeständigkeit verbessern, sollte aber nicht blindlings verwendet werden, sondern auf der Grundlage der tatsächlichen Betriebsbedingungen ausgewählt werden.

3. Der Einfluß der Rechtwinkligkeit

Die Konsistenz der Magnetleistung kann sich darauf auswirken, wie stabil die Effizienzkurve des Motors unter verschiedenen Betriebsbedingungen ist. Bei Anwendungen wie Nabenmotoren oder drehzahlvariablen Antrieben sollte der Motor nicht nur einen hohen Spitzenwirkungsgrad erreichen, sondern auch über einen größeren Drehzahl- und Lastbereich hinweg einen brauchbaren Wirkungsgrad aufweisen.

4. Die Auswirkungen der Leistungskonsistenz

Inkonsistenter Restmagnetismus: Auch der Einzelne mit besonders hoher Leistung ist nicht gut. Aufgrund der Inkonsistenz des magnetischen Flusses in jedem unidirektionalen Magnetfeldabschnitt ist das Drehmoment asymmetrisch und es treten Vibrationen auf.

Uneinheitliche Koerzitivkraft: Insbesondere die Koerzitivkraft der einzelnen Produkte ist zu niedrig, es ist leicht zu produzieren umgekehrte Entmagnetisierung, was zu der Inkonsistenz der magnetischen Fluss der einzelnen magnetischen Stahl und der Motor Vibrationen. Dieser Effekt ist bei bürstenlosen Motoren stärker ausgeprägt.

Wie Magnetform und -toleranz die Leistung von Permanentmagnetmotoren beeinflussen

1. Der Einfluss der Magnetdicke

Wenn die Magnetdicke zunimmt, kann sich der Luftspalt verringern und der effektive Magnetfluss erhöhen. Dies kann bei einigen Konstruktionen das Drehmoment oder den Wirkungsgrad verbessern, aber auch die Vibrationen, das Risiko der magnetischen Sättigung oder die Empfindlichkeit der Baugruppe erhöhen.

Bei Motormagneten ist eine gleichmäßige Dicke wichtig. Eine ungleichmäßige Magnetdicke kann die Gleichmäßigkeit des Luftspalts, Vibrationen, Geräusche und den Wirkungsgrad des Motors beeinträchtigen.

2. Der Effekt der Magnetbreite

Bei eng gepackten bürstenlosen Motormagneten müssen die Magnetbreite und der kumulative Spalt sorgfältig kontrolliert werden. Ist der Spalt zu groß, kann die Magnetfeldverteilung ungleichmäßig werden. Wenn die Toleranz zu eng ist, kann die Montage schwierig werden.

Die Konsistenz der Breite wirkt sich auch auf die Ausrichtung des Hallsensors, das Gleichgewicht des Rotors, die Vibrationen und die Effizienz aus. Aus diesem Grund sollte die Breite des Motormagneten entsprechend dem Rotordesign und der Montagemethode kontrolliert werden.

Bei Bürstenmotoren gibt es eine gewisse Lücke zwischen dem Magnetstahl, die für die mechanische Kommutierungsübergangszone reserviert ist. Obwohl es einen Spalt gibt, haben die meisten Hersteller strenge Verfahren für den Einbau des Magnetstahls, um die Einbauposition des Magnetstahls des Motors zu gewährleisten. Wenn die Breite des Magnetstahls überschritten wird, wird er nicht installiert; wenn die Breite des Magnetstahls zu klein ist, führt dies zu einer Fehlausrichtung des Magnetstahls, erhöht die Vibrationen des Motors und verringert die Effizienz.

3. Magnet Fase Größe und die Wirkung der nicht-Fase

Durch das Anfasen können starke Magnetfeldänderungen an der Magnetkante reduziert werden, was zu einer Verringerung des Rastmoments, der Vibrationen und der Geräusche beitragen kann. Allerdings kann das Anfasen auch das effektive magnetische Material und den magnetischen Fluss reduzieren, so dass die Größe der Fase mit den Drehmoment- und Vibrationsanforderungen des Motors abgestimmt werden sollte.

Wenn der Restmagnetismus des Bürstenmotors gering ist, ist eine angemessene Verkleinerung der Fase hilfreich, um den Restmagnetismus zu kompensieren, aber die Pulsation des Motors nimmt zu. Wenn die Remanenz gering ist, kann die Toleranz in Längsrichtung angemessen vergrößert werden, wodurch der effektive Magnetfluss bis zu einem gewissen Grad erhöht werden kann, so dass die Leistung des Motors im Wesentlichen unverändert bleibt.

Ein Permanentmagnetmotor ist in der Regel die bessere Wahl, wenn ein hoher Wirkungsgrad, eine hohe Drehmomentdichte und eine kompakte Bauweise am wichtigsten sind. Ein Asynchronmotor ist in der Regel die bessere Wahl, wenn niedrigere Anschaffungskosten, Robustheit und einfacher Betrieb wichtiger sind. Hier ist ein schneller Vergleich:

Motortyp	Stärken	Beschränkungen
Induktionsmotor	Langlebig, kostengünstig	Geringere Effizienz bei niedriger Drehzahl
Permanentmagnetmotor	Hohes Drehmoment, effizient	Höhere Materialkosten

Einige Elektrofahrzeugplattformen verwenden verschiedene Motortypen, um ein Gleichgewicht zwischen Drehmoment, Effizienz, Kosten und Fahrbedingungen herzustellen. Permanentmagnetmotoren werden häufig dort eingesetzt, wo es auf kompakte Größe und Drehmomentdichte ankommt, während Asynchronmotoren immer noch verwendet werden können, wenn Robustheit, Kosten oder ein Design ohne seltene Erden wichtig sind.

FAQ
