Un moteur à aimant permanent est généralement plus efficace, plus compact et mieux adapté à une densité de couple élevée. Un moteur à induction est généralement moins coûteux au départ, plus robuste et plus facile à utiliser dans de nombreuses applications industrielles standard.
Pour les applications à haut rendement, compactes ou à commande de précision, un moteur à aimant permanent est souvent le meilleur choix. Pour les pompes, les ventilateurs, les convoyeurs et les équipements industriels lourds sensibles aux coûts, un moteur à induction peut encore être l'option la plus pratique.
| Question | Réponse rapide |
|---|---|
| Lequel est généralement le plus efficace ? | Moteur à aimant permanent |
| Lequel des deux est généralement le moins cher à l'avance ? | Moteur à induction |
| Lequel a la densité de couple la plus élevée ? | Moteur à aimant permanent |
| Lequel est le plus robuste et le plus utilisé ? | Moteur à induction |
| Quelle est la meilleure solution pour les VE et la robotique ? | Moteur à aimant permanent ou PMSM |
| Quelle est la meilleure solution pour les pompes, les ventilateurs et les convoyeurs ? | Souvent moteur à induction, en fonction des objectifs d'efficacité |
| Lequel utilise des aimants de terre rare ? | Moteur à aimant permanent |
| Ce qui permet d'éviter le coût de l'aimant et le risque de démagnétisation ? | Moteur à induction |
Moteur à aimant permanent et moteur à induction : Comparaison rapide
Résumé des principales différences

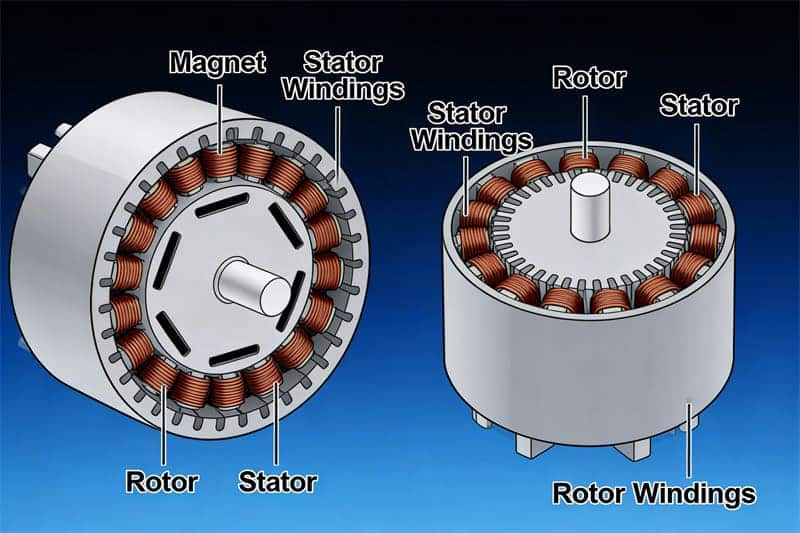

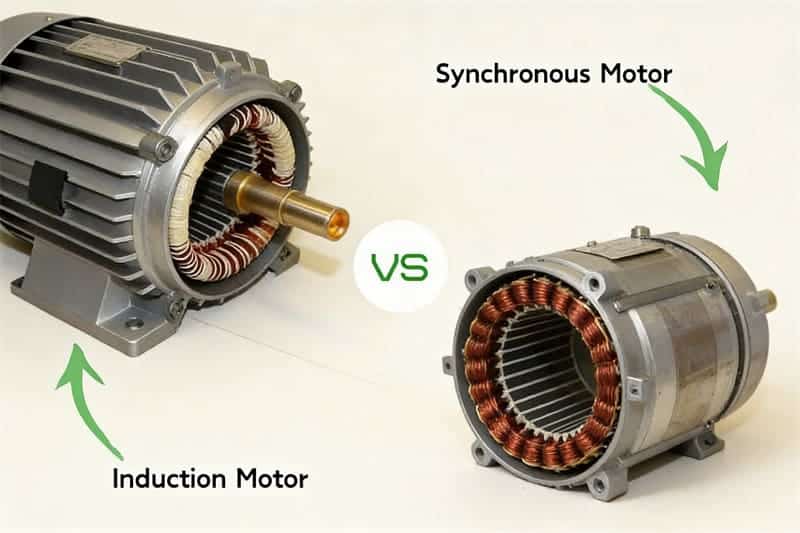

Les principales différences entre les moteurs à aimants permanents et les moteurs à induction sont la conception du rotor, le rendement, le coût, la méthode de contrôle, la densité du couple et l'adaptation à l'application. Un moteur à aimants permanents utilise des aimants dans le rotor pour créer un champ magnétique constant. Un moteur à induction utilise un courant induit dans le rotor pour créer son champ magnétique.
Voici une comparaison rapide :
| Fonctionnalité | Moteur à aimant permanent | Moteur à induction |
|---|---|---|
| Conception du rotor | Utilise des aimants permanents | Utilise le courant induit du rotor |
| Efficacité | Généralement plus élevé, surtout à charge partielle | Bon à la charge nominale, souvent inférieur à la charge partielle |
| Coût initial | Plus élevé parce que des aimants et un contrôle sont nécessaires | Plus faible car aucun aimant en terre rare n'est nécessaire |
| Densité de couple | Supérieur | Inférieur |
| Taille du moteur | Plus compact pour le même rendement | Généralement plus important pour la même production |
| Contrôle | Nécessite souvent un contrôle plus poussé | La simplicité d'utilisation est possible dans de nombreuses applications |
| Entretien | Faible usure mécanique, mais les aimants ont besoin d'une protection thermique | Robuste et mature, mais les contrôles de chaleur et de roulements restent importants |
| Meilleure adéquation | Véhicules électriques, robotique, systèmes d'asservissement, entraînements compacts | Pompes, ventilateurs, convoyeurs, CVC, équipements industriels généraux |
Le meilleur choix dépend de l'application. Les moteurs à aimants permanents sont souvent choisis pour leur efficacité et leur conception compacte, tandis que les moteurs à induction restent pratiques pour les systèmes industriels peu coûteux et robustes.
Efficacité

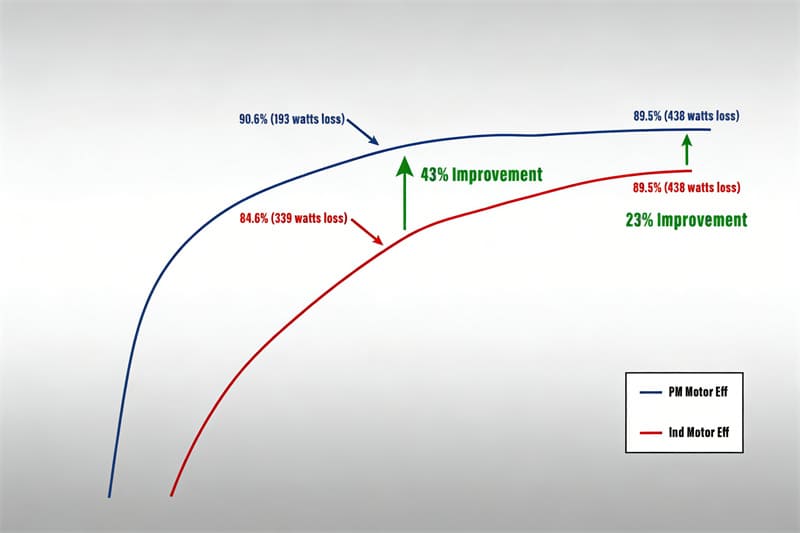

Les moteurs à aimants permanents offrent souvent un meilleur rendement car ils n'ont pas besoin du courant du rotor pour créer le champ magnétique. Cela permet de réduire les pertes au niveau du rotor et d'améliorer les performances à charge partielle. Les moteurs à induction peuvent également avoir un rendement élevé à la charge nominale, mais leur rendement peut diminuer à faible vitesse ou à charge partielle.
Les économies d'énergie dépendent de la taille du moteur, du profil de charge, des heures de fonctionnement, de la différence de rendement, du système d'entraînement et du coût de l'électricité. Pour les équipements à fonctionnement continu, même une petite amélioration du rendement peut entraîner des économies significatives sur l'ensemble du cycle de vie.
C'est important pour l'efficacité des moteurs électriques et les objectifs d'efficacité énergétique.
Les moteurs à aimants permanents donnent souvent de bons résultats dans les applications à vitesse variable, compactes et à haut rendement, car le flux magnétique du rotor est fourni par des aimants. Les moteurs à induction peuvent encore être efficaces près de la charge nominale, en particulier dans les systèmes industriels de bonne taille.
Le rendement réel dépend de la conception du moteur, du profil de charge, de la plage de vitesse, du système d'entraînement, des heures de fonctionnement et des conditions de refroidissement.
Densité de puissance
Les moteurs à aimants permanents offrent une densité de puissance beaucoup plus élevée. par rapport aux moteurs à induction. Je trouve que les moteurs à aimants permanents peuvent fournir plus de puissance dans un ensemble plus petit et plus léger.
Pour un même objectif de rendement, un moteur à aimants permanents peut souvent être conçu plus petit et plus léger qu'un moteur à induction en raison de son couple et de sa densité de puissance plus élevés. La différence réelle de taille et de poids dépend de la puissance du moteur, de la vitesse, du refroidissement, de la conception du rotor et des exigences de l'application.
Les moteurs à aimants permanents sont donc idéaux pour les applications où l'espace et le poids sont importants, comme les véhicules électriques et la robotique.
| Type de moteur | Caractéristiques de densité de puissance |
|---|---|
| Moteur à courant alternatif à aimant permanent | Plus de puissance dans un boîtier plus petit et plus léger grâce à une conception à haute densité de puissance. |
| Moteur à induction | Conception plus grande et plus lourde pour une puissance de sortie identique, ce qui se traduit par une densité de puissance plus faible. |
Les moteurs à aimants permanents sont souvent préférés lorsque des performances élevées doivent être intégrées dans un espace compact. Pour ces projets, la qualité de l'aimant, sa forme, son revêtement et la direction de la magnétisation doivent correspondre à la conception du rotor.
Pertes dans le rotor
Les moteurs à aimants permanents peuvent réduire les pertes électriques du rotor car ils n'ont pas besoin de courant induit pour créer le champ magnétique. Les moteurs à induction créent des champs magnétiques dans le rotor par le biais d'un courant induit, de sorte que les pertes dans le rotor et la production de chaleur sont des facteurs d'efficacité importants.
- Les moteurs à aimants permanents ne nécessitent pas de courant dans le rotor. Cela signifie que le rotor ne chauffe pas en raison des pertes électriques.
- Les moteurs à induction créent un champ magnétique en induisant un courant dans le rotor. Ce processus entraîne une perte d'énergie, en particulier lorsque le moteur fonctionne à charge partielle.
- Voir que les pertes de rotor dans les moteurs à induction à courant alternatif peuvent entraîner un surcroît de chaleur et une baisse de rendement.
Pour les systèmes à fonctionnement continu, il convient de comparer les pertes du rotor, les besoins de refroidissement, le profil de charge et le coût énergétique du cycle de vie avant de choisir entre un moteur à aimant permanent et un moteur à induction.
Contrôle
Les moteurs à aimant permanent nécessitent généralement un contrôle plus avancé que les moteurs à induction, car leurs performances dépendent de la précision de la gestion du courant, de la tension, de la vitesse et de la position du rotor.
Les moteurs à aimants permanents nécessitent généralement un contrôle précis pour gérer le couple, la vitesse, le courant et la position du rotor. Un mauvais contrôle peut entraîner une ondulation du couple, des vibrations, une surchauffe ou une réduction de l'efficacité. Les moteurs à induction peuvent être plus simples dans de nombreuses applications à vitesse fixe, mais les variateurs de fréquence sont encore largement utilisés lorsqu'un contrôle de la vitesse et du couple est nécessaire.
- Les moteurs à aimants permanents dépendent fortement d'un contrôle précis pour offrir des performances optimales.
- Un mauvais contrôle peut entraîner des problèmes tels que des ondulations de couple, des vibrations et une surchauffe.
- Les moteurs à induction, bien que plus simples, nécessitent tout de même des variateurs de fréquence pour gérer efficacement leurs performances.
Pour les projets de moteurs à aimant permanent, la conception de l'aimant doit être examinée en même temps que la stratégie de commande du moteur, la plage de vitesse, la température de fonctionnement et la structure du rotor.
Coût
Les moteurs à aimants permanents sont généralement plus coûteux au départ car ils nécessitent des aimants permanents et une commande plus avancée. Les moteurs à induction ont généralement un coût initial moins élevé car ils n'utilisent pas d'aimants en terres rares et sont largement disponibles dans les modèles industriels standard.
Toutefois, le coût total doit tenir compte de la consommation d'énergie, du cycle d'utilisation, de la maintenance, des temps d'arrêt, de la taille du moteur, du coût du contrôleur et de la durée de vie prévue.
| Facteur coût | Moteur à aimant permanent | Moteur à induction |
|---|---|---|
| Coût initial du moteur | Généralement plus élevé | Généralement inférieur |
| Coût de l'aimant | Utilise des aimants de terre rare | Aucun aimant permanent n'est nécessaire |
| Coût du contrôleur | Souvent plus élevé | Peut être plus faible dans les applications simples |
| Coût de l'énergie | Souvent plus faible dans les cycles de travail à haut rendement | Peut être plus élevé à charge partielle ou à faible vitesse |
| Coût de la maintenance | Souvent faible, mais les aimants ont besoin d'une protection thermique | Mature et facile à entretenir |
| Meilleure adéquation des coûts | Systèmes à haut rendement ou compacts | Systèmes industriels standard sensibles aux coûts |
Les moteurs à aimants permanents peuvent réduire le coût du cycle de vie lorsque les économies d'énergie et la conception compacte l'emportent sur le coût initial plus élevé. Les moteurs à induction peuvent encore être plus économiques lorsque l'application est simple, robuste et sensible aux coûts.
💰 Remarques de manutention : Comparez le coût total du cycle de vie, et pas seulement le prix d'achat. Le meilleur choix dépend du nombre d'heures de fonctionnement, du profil de charge, de l'objectif d'efficacité, des coûts de contrôle et des conditions d'entretien.
Thermique
Les moteurs à aimants permanents peuvent réduire les pertes du rotor car le champ magnétique du rotor est fourni par des aimants plutôt que par un courant induit. Cela peut contribuer à améliorer le rendement et à réduire la production de chaleur dans certaines conditions de fonctionnement.
Cependant, les moteurs à aimants permanents sont sensibles aux températures excessives. Si le qualité d'aimant, Si la conception du refroidissement ou les conditions de fonctionnement ne sont pas adaptées, la chaleur peut réduire les performances magnétiques ou augmenter le risque de démagnétisation.
Voici une comparaison rapide :
| Facteur thermique | Moteur à aimant permanent | Moteur à induction |
|---|---|---|
| Principale préoccupation en matière de chaleur | Température de l'aimant et risque de démagnétisation | Pertes du rotor et du stator |
| Besoin de refroidissement | Dépend de la qualité de l'aimant, de la charge et de la vitesse. | Dépend de la charge, de l'enceinte et du cycle de fonctionnement |
| Risque en cas de surchauffe | La performance de l'aimant peut s'affaiblir | L'isolation, les roulements et la durée de vie de l'enroulement peuvent en souffrir. |
| Contrôle de la conception | Qualité de l'aimant et marge thermique | Système de refroidissement et profil de charge |
La conception thermique doit être examinée avant de choisir un moteur. Pour les moteurs à aimant permanent, la qualité de l'aimant, le revêtement, la structure du rotor, la méthode de refroidissement et la température de fonctionnement doivent être vérifiés ensemble. Pour les moteurs à induction, le refroidissement, l'isolation et le profil de charge sont des facteurs clés de fiabilité.
🌡️ Conseil : La chaleur affecte les deux types de moteurs. Les moteurs à aimant permanent doivent être examinés sous l'angle de la qualité de l'aimant et de la démagnétisation, tandis que les moteurs à induction doivent être examinés sous l'angle du refroidissement et de l'isolation.
Entretien
Les moteurs à aimants permanents et les moteurs à induction peuvent être fiables s'ils sont correctement sélectionnés et entretenus. Les moteurs à aimants permanents n'ont pas besoin de courant de rotor, mais ils nécessitent des contrôles du contrôleur, des capteurs, des roulements et des contrôles thermiques. Les moteurs à induction sont robustes et évolués, mais il faut tout de même inspecter les roulements, les systèmes de refroidissement, l'isolation et les connexions électriques.
Voici une liste des tâches d'entretien courantes pour chaque type de moteur :
Moteur à aimant permanent :
- Vérifier l'état des roulements
- Contrôler les performances du contrôleur et du capteur
- Examiner la température de l'aimant et le risque de démagnétisation
- Inspecter les vibrations et l'équilibre du rotor
- Vérifier les conditions de refroidissement et d'enceinte
Moteur à induction :
- Vérifier l'état des roulements
- Nettoyer les voies de refroidissement et les ventilateurs
- Inspecter l'isolation et les connexions électriques
- Contrôler les vibrations et le bruit
- Examiner le profil de charge et la température de fonctionnement
Les besoins de maintenance dépendent des conditions de fonctionnement, du cycle d'utilisation, du refroidissement, de la poussière, des vibrations et de la stabilité de la charge. Le meilleur moteur est celui qui répond à la fois aux exigences de performance et à la capacité d'entretien.
🛠️ Remarques de manutention : La réduction des temps d'arrêt dépend d'une sélection correcte du moteur, d'un contrôle adéquat, d'une marge thermique et d'une inspection régulière - et pas seulement du type de moteur.

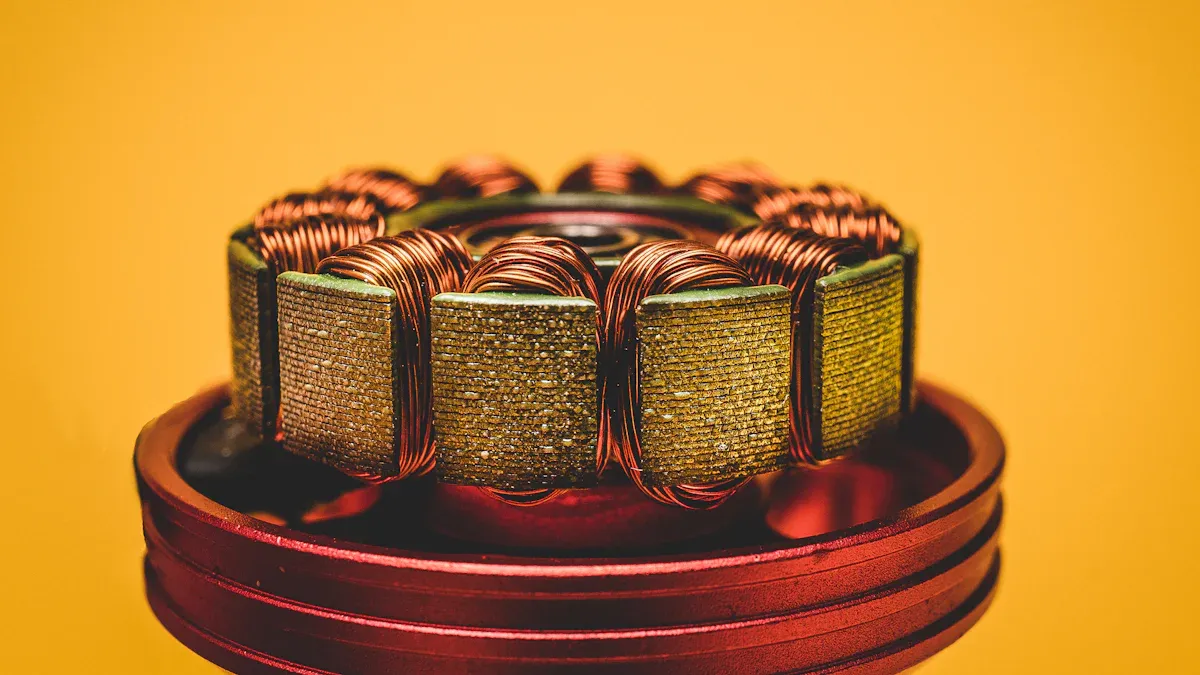

Principes de base des moteurs à aimants permanents
Fonctionnement des moteurs à aimants permanents

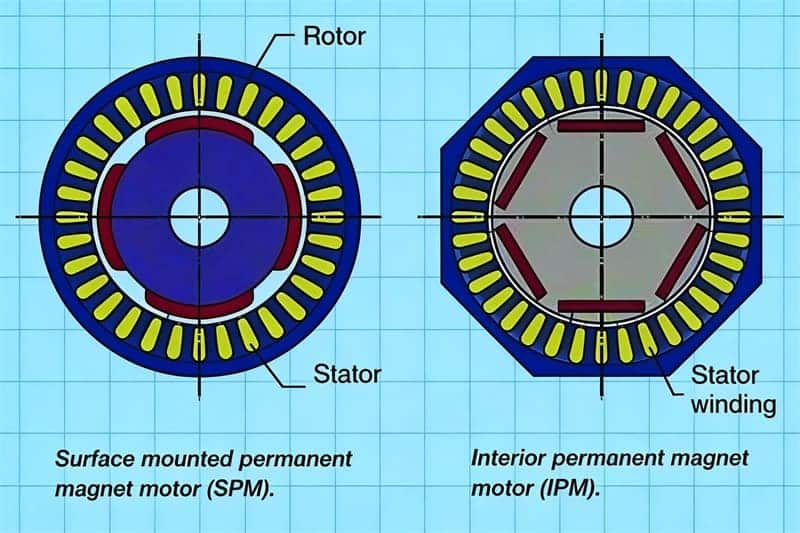

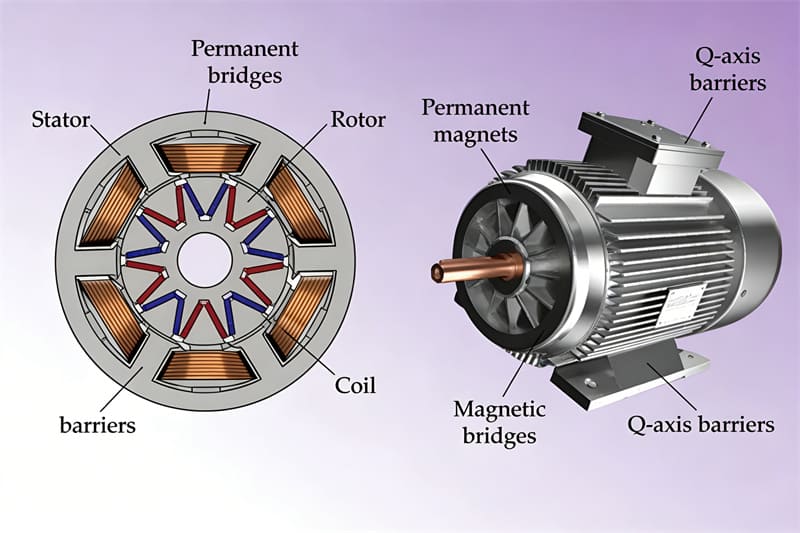

Les moteurs à aimants permanents utilisent des aimants dans le rotor pour créer un champ magnétique constant. Lorsque le courant circule dans les enroulements du stator, le champ du stator interagit avec les aimants du rotor et produit un couple.
De nombreux moteurs à aimants permanents de haute performance utilisent aimants en néodyme parce qu'ils offrent des performances magnétiques élevées dans un format compact. Pour les projets de moteurs, qualité d'aimant, le revêtement, La tolérance de l'assemblage du rotor, la direction de la magnétisation et la tolérance de l'assemblage du rotor doivent correspondre à la conception du moteur.
Ce procédé élimine la nécessité d'une excitation externe ou de bagues collectrices.
Les moteurs à aimants permanents reposent sur l'interaction entre le champ électromagnétique du stator et les aimants permanents du rotor. Cette conception permet d'améliorer la densité du couple et l'efficacité, en particulier lorsque le moteur, le contrôleur, le système de refroidissement et le système d'alimentation sont intégrés dans le moteur. qualité d'aimant sont correctement appariés.
- Les moteurs à courant continu à aimants permanents fonctionnent comme les moteurs à courant continu à bobinages séparés standard, mais utilisent des aimants permanents pour le champ.
- Tous les moteurs à courant continu fonctionnent selon des principes similaires, mais les moteurs à aimants permanents se distinguent par leur simplicité et leur efficacité.
Types de moteurs à aimants permanents
Moteurs à courant continu sans balais
Les moteurs à courant continu sans balais, ou moteurs BLDC, utilisent une commutation électronique au lieu de balais. Ils sont couramment utilisés dans les véhicules électriques, les drones, la robotique, les outils électriques et les systèmes de mouvement compacts où l'efficacité, le fonctionnement silencieux et le contrôle précis sont importants.
Moteurs à courant alternatif synchrones
Les moteurs synchrones à aimant permanent, ou PMSM, fonctionnent avec une vitesse de rotor synchronisée avec le champ magnétique tournant du stator. Ils sont souvent utilisés dans les véhicules électriques, les systèmes d'asservissement, l'automatisation industrielle et les entraînements à haute performance où l'efficacité et le contrôle précis de la vitesse sont importants.
| Type de moteur | Caractéristiques principales | Applications courantes |
|---|---|---|
| Moteur à courant continu sans balais | Sans balais, silencieux, efficace | Drones, véhicules électriques, robotique |
| Moteur synchrone à aimant permanent | Vitesse précise, fonctionnement stable | Industriel, automatisation |
Efficacité et performance
Pourquoi une efficacité supérieure (aucune perte d'excitation du rotor) ?
Les moteurs à aimants permanents peuvent réduire les pertes du rotor liées à l'excitation, car les aimants permanents fournissent le champ magnétique du rotor. Cela peut améliorer le rendement, en particulier dans les systèmes compacts ou à vitesse variable. Cependant, les économies d'énergie réelles dépendent de la conception du moteur, de la charge, de la plage de vitesse, du contrôleur et des heures de fonctionnement.
- Aucune perte d'excitation du rotor
- Moins de dégagement de chaleur
- Efficacité accrue en fonctionnement continu
Rendement à charge partielle et couple à bas régime
Les moteurs à aimants permanents donnent souvent de bons résultats à charge partielle et à faible vitesse, car ils peuvent maintenir un couple utile avec des pertes de rotor moindres. Ils conviennent donc aux applications dont la vitesse ou la charge varie, telles que les véhicules électriques, la robotique et les systèmes d'asservissement.
Les moteurs à aimants permanents constituent souvent un choix judicieux lorsque les performances en matière de vitesse variable, la compacité et la précision du contrôle sont plus importantes que le coût initial le plus bas.
Coût et matériaux
Les moteurs à aimants permanents sont généralement plus coûteux au départ, car ils utilisent des matériaux magnétiques et une commande plus avancée. Les aimants les plus courants sont le NdFeB, la ferrite et le SmCo. Le choix du bon matériau dépend de la densité du couple, de la température de fonctionnement, de l'objectif de coût, de la résistance à la corrosion et de la stabilité de l'approvisionnement.
| Type d'aimant | Incidences financières | Besoins en matériaux |
|---|---|---|
| NdFeB | Élevé en raison des matériaux rares et des processus de fabrication spécialisés | Nécessite un frittage de précision et une infrastructure validée |
| Ferrite | Faible en raison de l'abondance des ressources et de la facilité de fabrication | Matériaux stables, résistants à la corrosion et à haute résistivité électrique |
| SmCo | Modéré, mais moins courant en raison du coût et de la disponibilité | Nécessite des éléments de terres rares spécifiques, souvent plus coûteux que la ferrite. |
Les aimants NdFeB offrent une force magnétique élevée dans un format compact, ce qui les rend courants dans les moteurs à aimants permanents de haute performance. Cependant, le coût et l'approvisionnement en NdFeB peuvent être influencés par la disponibilité des terres rares, de sorte que les concepteurs de moteurs peuvent également évaluer la ferrite ou le SmCo en fonction de l'application.
Les aimants en ferrite peuvent constituer une alternative rentable lorsque le coût réduit des matériaux et la stabilité de l'approvisionnement sont plus importants que la force magnétique maximale. Ils sont souvent envisagés pour les moteurs à teneur réduite en terres rares ou sans terres rares.
Les aimants SmCo peuvent offrir une grande stabilité de température, mais ils sont généralement plus chers que la ferrite et moins courants que le NdFeB dans de nombreuses applications de moteurs. Ils peuvent être envisagés lorsque la stabilité à haute température est plus importante que le coût.
NdFeB vs ferrite vs SmCo
- Les aimants NdFeB sont essentiels pour les secteurs automobile et énergétique en raison de leurs performances élevées.
- Les aimants en ferrite suscitent un intérêt croissant en raison de leur rentabilité et de leur stabilité dans les applications à haute performance.
- Les aimants SmCo, bien qu'efficaces, sont moins couramment utilisés en raison de leur coût plus élevé.
Le matériau de l'aimant doit être choisi en fonction de la densité du couple, de la température de fonctionnement, de l'objectif de coût, de la marge de démagnétisation, du risque de corrosion et de la stabilité de l'approvisionnement.
Maintenance et fiabilité
Les moteurs à aimants permanents peuvent être fiables dans les environnements industriels lorsque la conception du moteur, le contrôleur, le système de refroidissement, le système de roulement et la qualité de l'aimant sont correctement adaptés. Les besoins de maintenance dépendent du cycle d'utilisation, de la température, des vibrations, de la poussière, du refroidissement et des conditions de fonctionnement.
Les moteurs à aimant permanent peuvent offrir :
- Densité de couple plus élevée
- Forte efficacité en charge partielle
- Taille compacte du moteur
- Bon couple à basse vitesse
- Réduction des pertes électriques du rotor
Mais ils exigent également :
- Conception thermique appropriée
- Qualité d'aimant appropriée
- Système de contrôle fiable
- Examen du risque de démagnétisation
Risques de démagnétisation (chaleur, choc, champs opposés)
Le risque de démagnétisation doit être pris en compte dans la conception des moteurs à aimants permanents. Une chaleur excessive, des champs magnétiques opposés, des contraintes mécaniques, des défauts ou de mauvaises conditions de fonctionnement peuvent réduire les performances magnétiques. La recherche du NREL traite également de la démagnétisation du rotor en tant que type de défaut clé dans les machines à courant alternatif à aimant permanent.
Note : Pour les systèmes critiques, la qualité de l'aimant, la marge thermique, la conception du rotor, la stratégie de contrôle et la protection contre les défaillances doivent être examinées avant de choisir un moteur à aimant permanent.

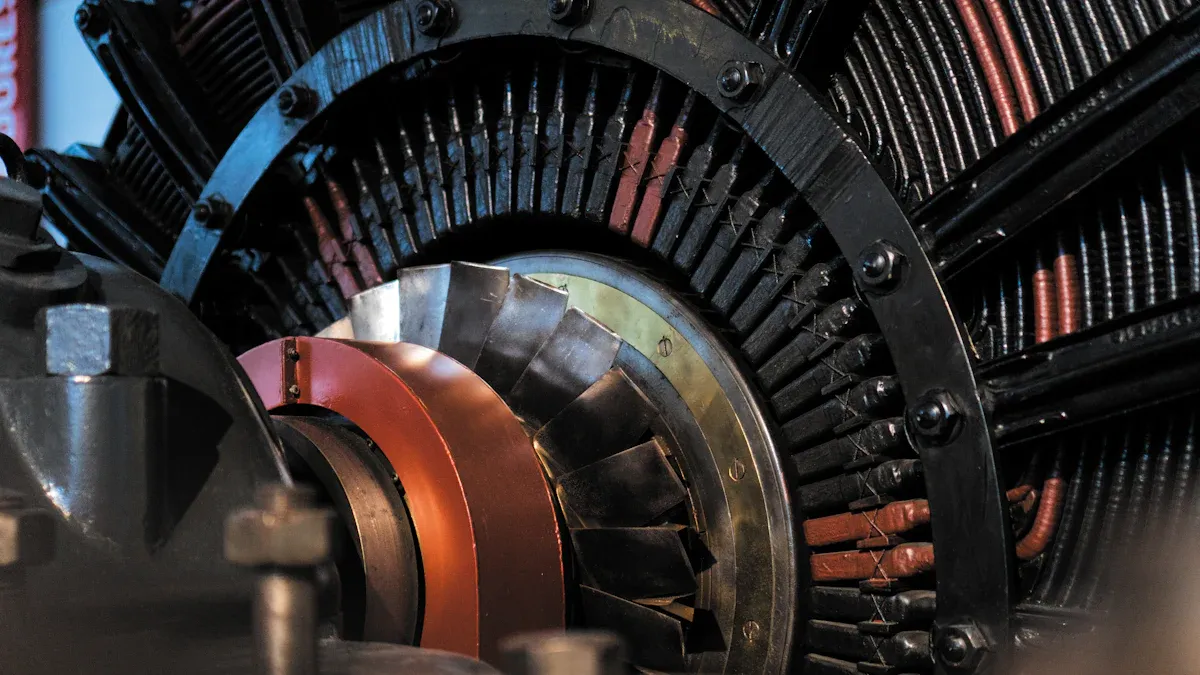

Principes fondamentaux des moteurs à induction
Fonctionnement des moteurs à induction
Un moteur à induction fonctionne par induction électromagnétique. Le courant alternatif dans le stator crée un champ magnétique rotatif. Ce champ induit un courant dans le rotor et l'interaction entre le champ du stator et le champ du rotor produit un couple.
Les moteurs à induction standard sont largement utilisés en raison de leur maturité, de leur robustesse, de leur rentabilité et du fait qu'ils ne nécessitent pas d'aimants permanents.
Les moteurs à induction sont largement utilisés en raison de leur maturité, de leur robustesse et de leur rentabilité. Les moteurs à induction standard ne nécessitent pas d'aimants permanents.
Types de moteurs à induction
Il existe plusieurs types de moteurs à induction, et le bon choix dépend du type de charge, du couple de démarrage, du contrôle de la vitesse, de l'alimentation électrique et de l'environnement d'exploitation.
Cage d'écureuil
Les moteurs à induction à cage d'écureuil sont les plus courants. Ils sont largement utilisés dans les pompes, les ventilateurs, les convoyeurs, les compresseurs et les équipements industriels généraux, car leur conception est simple, robuste et rentable.
Rotor à bobinage
Les moteurs à rotor bobiné utilisent des enroulements de rotor connectés à une résistance externe ou à un équipement de contrôle. Ils sont souvent utilisés lorsqu'un couple de démarrage élevé ou un démarrage contrôlé est nécessaire, par exemple pour les grues, les palans et les machines lourdes.
Voici un tableau présentant les applications types pour chaque type :
| Type de moteur à induction | Applications typiques |
|---|---|
| Moteur à induction à cage d'écureuil | Pompes, ventilateurs, compresseurs, convoyeurs |
| Moteur à induction à bagues collectrices (rotor bobiné) | Machines lourdes, grues, palans, ascenseurs |
| Moteur à induction monophasé | Appareils électroménagers tels que ventilateurs, réfrigérateurs, machines à laver |
| Moteur à induction triphasé | Machines industrielles et pompes à usage intensif |
| Moteur à induction linéaire | Trains à sustentation magnétique, montagnes russes, systèmes automatisés de manutention de matériaux |
Efficacité et performance
Les moteurs à induction offrent des performances fiables dans de nombreuses applications industrielles. Ils peuvent être efficaces à proximité de la charge nominale, mais leur rendement peut chuter en cas de charge partielle, de faible vitesse ou de cycles de travail mal adaptés. Les pertes du rotor et la production de chaleur sont des facteurs importants lors de l'évaluation de la consommation d'énergie à long terme.
- Les moteurs à induction fonctionnent mieux à pleine charge.
- Ils peuvent être complètement désactivés, ce qui permet d'économiser de l'énergie pendant les périodes d'inactivité.
- En roue libre, leurs pertes sont négligeables, ce qui les rend idéales pour les applications où le moteur ne fonctionne pas en continu.
Les moteurs à induction restent un choix pratique pour de nombreux systèmes industriels parce qu'ils sont rentables, robustes, largement disponibles et plus faciles à remplacer dans les applications standard.
Osenc soutient mon travail en fournissant des matériaux magnétiques de haute qualité qui contribuent à améliorer la fiabilité et l'efficacité des moteurs.
Coût et matériaux
Les moteurs à induction offrent généralement un coût initial plus faible car ils utilisent des matériaux largement disponibles tels que des tôles d'acier, des enroulements en cuivre et des conducteurs de rotor en aluminium ou en cuivre. Ils sont donc pratiques pour les utilisations industrielles à haut volume et les applications de remplacement standard.
La répartition des coûts des moteurs à induction commence généralement par un investissement initial inférieur à celui des moteurs à aimant permanent. Cependant, les matériaux de laminage avancés, les conducteurs améliorés, les systèmes d'isolation et les conceptions de refroidissement peuvent augmenter le coût initial. Ces améliorations peuvent contribuer à accroître l'efficacité, à réduire la chaleur et à prolonger la durée de vie.
Voici un tableau qui résume les principaux coûts et considérations matérielles pour les moteurs à induction :
| Considération | Détails |
|---|---|
| Coûts d'investissement initiaux | Les nouveaux matériaux de laminage ont souvent un coût initial plus élevé en raison des besoins de fabrication spécialisés. |
| Avantages à long terme | Une efficacité améliorée peut entraîner des économies d'énergie significatives, compensant ainsi les coûts initiaux au fil du temps. |
| Gestion thermique | Les matériaux avancés améliorent la dissipation thermique, prolongeant ainsi la durée de vie du moteur et réduisant les coûts d'entretien. |
| Positionnement sur le marché | Les moteurs plus efficaces peuvent se vendre à des prix plus élevés, ce qui justifie des coûts de production plus élevés. |
| Conformité réglementaire | Les investissements dans les matériaux avancés contribuent à respecter les normes strictes en matière d'efficacité énergétique. |
La qualité des matériaux est toujours importante pour les moteurs à induction. La qualité du laminage, le matériau du conducteur, l'isolation, la conception du refroidissement et la cohérence de la fabrication peuvent affecter le rendement, la chaleur, le bruit et la durée de vie.
💡 Conseil : Le choix de moteurs fabriqués à partir de matériaux avancés peut permettre de réaliser des économies à long terme en réduisant la consommation d'énergie et les coûts de maintenance.
Pourquoi les moteurs à induction restent le choix par défaut
Les moteurs à induction restent le choix par défaut pour de nombreuses industries parce qu'ils allient faible coût, durabilité, simplicité de fonctionnement, facilité d'approvisionnement et performances éprouvées. Ils sont couramment utilisés dans les pompes, les ventilateurs, les convoyeurs, les compresseurs, les systèmes CVC et les machines industrielles générales.
Dans certains systèmes d'entraînement, un moteur à induction peut être plus facile à débrayer ou à éteindre lorsqu'il n'est pas nécessaire. Cependant, les économies d'énergie dépendent de l'ensemble du système moteur-variateur, du programme de fonctionnement, de la charge et de la stratégie de contrôle.
Voici les principales raisons pour lesquelles les moteurs à induction restent courants dans de nombreux projets industriels :
- Coût initial inférieur à celui des moteurs à aimants permanents
- Conception simple avec moins de pièces à entretenir
- Possibilité de s'éteindre complètement, ce qui permet d'économiser de l'énergie
- Performances fiables dans des environnements difficiles
- Facile à trouver et à remplacer grâce à ses dimensions standard
Les moteurs à induction constituent souvent un choix judicieux pour les opérations lourdes, à grande échelle et sensibles aux coûts.
⚙️ Remarques de manutention : Si vous avez besoin d'un moteur abordable, facile à entretenir et qui a fait ses preuves dans l'industrie, les moteurs à induction constituent un choix judicieux.
Applications et cas d'utilisation
Le choix entre les moteurs à aimants permanents et les moteurs à induction dépend des objectifs de rendement, du coût, des besoins de contrôle, du cycle de fonctionnement, des limites de taille et de l'environnement d'exploitation. Les moteurs à aimants permanents sont souvent plus puissants lorsque la taille compacte, le rendement élevé et le contrôle précis sont importants. Les moteurs à induction restent populaires lorsque le faible coût initial, la robustesse et la facilité de remplacement sont importants.
Les moteurs à aimants permanents dans la pratique
Véhicules électriques
Les véhicules électriques utilisent souvent des moteurs à aimants permanents ou PMSM, car ils offrent une densité de couple élevée, une taille compacte et de bonnes performances à faible vitesse. Cependant, certains modèles de véhicules électriques utilisent encore des moteurs à induction ou combinent différents types de moteurs pour équilibrer l'efficacité, le coût, la dépendance aux terres rares et les conditions de conduite.
Robotique et automatisation
Dans le domaine de la robotique et de l'automatisation, les moteurs à aimants permanents sont souvent utilisés parce qu'ils permettent une taille compacte, un contrôle précis, une réponse rapide et des mouvements fluides. Ces caractéristiques sont utiles pour les bras robotiques, les systèmes d'asservissement, les équipements automatisés et les plates-formes de mouvement de précision.
Électronique grand public
Les moteurs à aimant permanent sont largement utilisés dans l'électronique grand public et les petits appareils électriques. Les lecteurs d'ordinateurs, les brosses à dents électriques, les aspirateurs, les petits appareils électroménagers, les outils électriques et les essuie-glaces peuvent bénéficier d'une taille compacte, d'un fonctionnement silencieux et de performances efficaces.
Applications courantes des moteurs à aimant permanent :
- Véhicules électriques
- Robotique et automatisation
- Disques durs
- Brosses à dents électriques
- Aspirateurs
- Outils électriques
- Essuie-glaces
Les moteurs à induction dans la pratique
Machines industrielles
Les moteurs à induction sont largement utilisés dans les machines industrielles lourdes, notamment les convoyeurs, les broyeurs, les mélangeurs, les compresseurs, les pompes et les lignes de production. Leur conception robuste, leur chaîne d'approvisionnement mature et leur facilité de remplacement les rendent pratiques pour de nombreuses industries de fabrication et de transformation.
Systèmes CVC
Dans les systèmes CVC, les moteurs à induction sont couramment utilisés pour les compresseurs, les ventilateurs et les soufflantes. Leur fiabilité, leur disponibilité et leur rentabilité les rendent pratiques pour de nombreux systèmes de traitement de l'air dans les bâtiments et dans l'industrie.
Pompes et ventilateurs
Les moteurs à induction sont couramment utilisés dans les pompes, les ventilateurs, les compresseurs d'air, les systèmes de traitement de l'eau et les équipements environnementaux. Ils sont pratiques lorsque l'application nécessite un fonctionnement fiable à long terme et un coût initial raisonnable.
🏭 Utilisations courantes des moteurs à induction :
- Ventilateurs et soufflantes industriels
- Pompes à eau et compresseurs d'air
- Convoyeurs et systèmes de manutention
- Machines-outils et mélangeurs
- Unités de ventilation et de traitement de l'air
| Domaine d'application | Type de moteur préféré | Pourquoi Preferred |
|---|---|---|
| Véhicules électriques | Moteur à aimant permanent | Haute efficacité, compact, couple élevé |
| Robotique/Automatisation | Moteur à aimant permanent | Contrôle précis, petite taille |
| Électronique grand public | Moteur à aimant permanent | Silencieux, efficace, longue durée de vie |
| Machines industrielles | Moteur à induction | Durable, facile à entretenir, économique |
| systèmes CVC | Moteur à induction | Fiable, peut être complètement désactivé |
| Pompes et ventilateurs | Moteur à induction | Supporte des charges variables, longues durées de fonctionnement |
Le choix du bon moteur dépend de la tâche à accomplir. Les moteurs à aimants permanents sont les meilleurs candidats lorsque l'efficacité, la taille compacte et la précision du contrôle sont importantes. Les moteurs à induction sont les meilleurs candidats lorsque le faible coût initial, le fonctionnement robuste et la facilité de remplacement sont importants.
Choisir entre un moteur à aimant permanent et un moteur à induction
La meilleure façon de choisir entre un moteur à aimant permanent et un moteur à induction est de comparer les objectifs d'efficacité, le coût initial, le coût du cycle de vie, les exigences de contrôle, la température de fonctionnement, les limites de taille, le cycle de fonctionnement et la capacité de maintenance.
Facteurs clés de sélection
| Besoins en matière de candidature | Meilleur choix | Pourquoi |
|---|---|---|
| Efficacité maximale | Moteur à aimant permanent / PMSM | Pertes de rotor réduites et rendement élevé à charge partielle |
| Coût initial moins élevé | Moteur à induction | Aucun aimant de terre rare n'est nécessaire |
| Taille compacte du moteur | Moteur à aimant permanent | Couple et densité de puissance plus élevés |
| Utilisation industrielle robuste | Moteur à induction | Mature, largement disponible, facile à entretenir |
| Contrôle précis de la vitesse | PMSM | Fonctionnement synchrone et performances de contrôle élevées |
| Pompes et ventilateurs avec pression de coût | Moteur à induction | Éprouvé, disponible, coût initial inférieur |
| Couple et autonomie à bas régime de l'EV | Moteur à aimant permanent | Densité de couple et efficacité élevées |
| Conception sans terres rares | Moteur à induction | Évite les risques liés à l'offre d'aimants et aux prix |
| Risque de température élevée | Cela dépend | Les moteurs PM nécessitent un examen de la qualité de l'aimant et de la température |
Besoins en matière d'efficacité
L'efficacité doit être évaluée sur la base du profil de fonctionnement complet, et pas seulement sur la base du rendement maximal. Les moteurs à aimants permanents donnent souvent de bons résultats dans les applications à haut rendement, à vitesse variable et compactes. Les moteurs à induction peuvent encore constituer un choix judicieux lorsque le système fonctionne près de la charge nominale et que le coût initial est plus important.
Budget
Le budget doit inclure à la fois le coût initial et le coût du cycle de vie. Les moteurs à aimants permanents coûtent généralement plus cher parce qu'ils utilisent des aimants et une commande plus avancée. Les moteurs à induction sont généralement moins chers au départ et plus faciles à trouver. Pour les systèmes à fonctionnement continu, le coût de l'énergie peut modifier la décision finale.
Pour les projets de moteurs à aimant permanent, le coût de l'aimant doit être évalué en fonction du rendement du moteur, de la réduction de la taille, de la température de fonctionnement et de la durée de vie prévue.
Complexité du contrôle
Les exigences en matière de contrôle peuvent fortement influencer le choix du moteur. Les moteurs à aimant permanent nécessitent généralement un contrôle plus précis du courant, de la position du rotor et de la vitesse. Les moteurs à induction peuvent être plus simples dans de nombreuses applications standard, bien que les variateurs de vitesse soient courants lorsqu'un fonctionnement à vitesse variable est nécessaire.
Osenc fournit une assistance technique pour l'intégration d'aimants en néodyme dans des assemblages de moteurs complexes.
Conditions environnementales
Les conditions environnementales peuvent modifier le choix du moteur. Les zones de lavage peuvent nécessiter des boîtiers étanches et des matériaux résistants à la corrosion. Les systèmes ferroviaires et les systèmes à usage intensif peuvent nécessiter une résistance aux vibrations et à la température. Les systèmes médicaux ou de précision peuvent nécessiter des matériaux spéciaux et un examen de la compatibilité électromagnétique.
Pour les projets de moteurs à aimants permanents, le revêtement de l'aimant, la résistance à la corrosion, la température de fonctionnement et la marge de démagnétisation doivent être vérifiés en même temps que l'environnement du moteur.
Recommandations basées sur les applications
Des applications différentes exigent des compromis différents pour les moteurs :
- Pour les environnements de lavage, le boîtier du moteur, l'étanchéité, la résistance à la corrosion et les conditions de nettoyage doivent être examinés avant de choisir un moteur.
- Pour les systèmes ferroviaires et les systèmes à usage intensif, les vibrations, la plage de température, le cycle de fonctionnement et la facilité d'entretien sont des facteurs de sélection importants.
- Pour la robotique et l'automatisation, la taille compacte, la densité du couple, le contrôle précis et la réponse rapide font souvent des moteurs à aimants permanents une option solide.
- Pour les équipements médicaux ou de précision, la compatibilité des matériaux, les interférences électromagnétiques, la température et la précision des contrôles doivent être examinées avec soin.
| Secteur | Type de moteur recommandé | Raison |
|---|---|---|
| Automobile | Moteur à aimant permanent | Haute efficacité, couple élevé, taille compacte |
| Fabrication | Moteur à induction | Économique, durable, facile à entretenir |
| Électronique grand public | Moteur à aimant permanent | Silencieux, efficace, longue durée de vie |
| Transformation des aliments | Moteur à aimant permanent | Compact, conforme aux normes IP |
| Chemins de fer | Moteur à induction | Résiste aux vibrations et aux fluctuations de température |
| Robotique | Moteur à aimant permanent | Contrôle précis, fonctionnement à grande vitesse |
| Imagerie médicale | Moteur à aimant permanent | Couple personnalisé, matériaux non magnétiques |
Le meilleur choix dépend de l'application. Les moteurs à aimants permanents sont les meilleurs candidats lorsque l'efficacité, la compacité, la densité du couple et la précision du contrôle sont les plus importants. Les moteurs à induction restent des candidats de choix pour les environnements à grande échelle, robustes ou sensibles aux coûts. Pour les projets de moteurs à aimant permanent, OSENC peut apporter son soutien à aimant néodyme personnalisé la conception, la sélection de la qualité de l'aimant, la sélection du revêtement et l'examen de la direction de l'aimantation.
Tendances et perspectives d'avenir
L'avenir de la technologie des moteurs électriques est façonné par l'innovation en matière de matériaux, des systèmes de contrôle plus intelligents, des problèmes d'approvisionnement en terres rares et des normes d'efficacité plus strictes.
Moins de modèles en terres rares / ferrite
Les fabricants cherchent désormais des moyens de réduire leur dépendance à l'égard des matériaux à base de terres rares. Certains fabricants explorent des conceptions de moteurs à ferrite ou à terres rares réduites pour réduire le coût des matériaux et le risque de la chaîne d'approvisionnement. Cependant, les conceptions en ferrite nécessitent généralement une reconception minutieuse du moteur, car les aimants en ferrite ont une force magnétique inférieure à celle des aimants en NdFeB.
Les aimants en ferrite sont également plus faciles à obtenir et moins affectés par les problèmes d'approvisionnement au niveau mondial. Ils constituent donc un choix judicieux pour de nombreuses entreprises.
- Les aimants en ferrite réduisent les coûts de production de 30 à 60 % par rapport aux modèles à base de terres rares.
- Ils offrent un approvisionnement stable et contribuent à éviter les risques géopolitiques.
Les moteurs à base de ferrite peuvent être envisagés pour les projets sensibles aux coûts ou pour les conceptions à teneur réduite en terres rares. Pour ces projets, les performances de l'aimant, la taille du moteur, l'objectif de couple et le coût de la reconception doivent être évalués conjointement.
Technologie d'entraînement + commande sans capteur
La technologie des entraînements progresse rapidement. La commande sans capteur peut permettre aux moteurs de fonctionner avec une grande précision sans capteurs de position mécaniques, ce qui peut réduire la maintenance et améliorer la fiabilité. Les méthodes d'estimation et les techniques d'observation, telles que les filtres de Kalman, sont souvent utilisées pour améliorer le contrôle à faible vitesse.
Les réglementations en matière d'efficacité énergétique poussent les systèmes de motorisation à améliorer leur performance énergétique. Sur de nombreux marchés, la classe d'efficacité du moteur, le choix de l'entraînement, les heures de fonctionnement et le profil de charge comptent désormais davantage dans les décisions d'achat.
Ces innovations permettent d'obtenir des systèmes de moteurs plus intelligents et plus efficaces. Pour les projets de moteurs à aimant permanent, la conception de l'assemblage magnétique doit être examinée en même temps que la méthode de contrôle, la gamme de vitesse, la structure du rotor et les conditions thermiques.
Les normes d'efficacité encouragent l'adoption
Les gouvernements et les normes industrielles poussent les systèmes de motorisation vers une plus grande efficacité. La classe de rendement du moteur, la sélection de l'entraînement, les heures de fonctionnement et le profil de charge deviennent de plus en plus importants dans les décisions d'achat et de conception.
| Réglementation | Description | Impact |
|---|---|---|
| Directive européenne 2019/1781 relative à l'écoconception | Les moteurs à induction triphasés (75-200 kW) doivent être conformes aux normes IE4 depuis juillet 2023. | Les moteurs consomment 12-18% moins d'énergie, ce qui réduit les émissions de CO2 de 70 millions de tonnes par an. |
| Norme chinoise GB 18613-2020 | La plupart des moteurs de moins de 375 kW doivent être au moins conformes à la norme IE3. | Améliore la conformité au marché et l'efficacité énergétique. |
- Les aimants permanents jouent désormais un rôle plus important dans les énergies renouvelables, améliorant l'efficacité des moteurs.
- Le marché des moteurs à aimants permanents connaît une croissance rapide, stimulée par les nouvelles technologies et une utilisation plus répandue.
- La technologie des moteurs à aimant permanent suscite également l'attention dans le domaine des énergies renouvelables et des systèmes d'entraînement à haut rendement, où la taille compacte, la densité de puissance et l'efficacité peuvent être des facteurs de conception importants.
Ces tendances devraient se poursuivre, car les fabricants recherchent un meilleur rendement, une consommation d'énergie plus faible, un meilleur contrôle et un approvisionnement en matériaux plus fiable. Pour les moteurs de conception avancée, OSENC peut prendre en charge les aimants néodyme personnalisés, la sélection de la qualité de l'aimant, la sélection du revêtement, la direction de la magnétisation et les exigences liées à l'assemblage.
🌱 Conseil : Choisir des moteurs qui répondent aux dernières normes d'efficacité énergétique permet d'économiser de l'énergie et de contribuer à un environnement plus propre.
Comment la performance de l'aimant du moteur affecte la conception du moteur à aimant permanent
1. Influence de la rémanence
Pour les moteurs à courant continu, dans les mêmes paramètres de bobinage et conditions d'essai, plus la rémanence est élevée, plus la vitesse à vide est faible, et plus le courant à vide est faible ; plus le couple maximal est élevé, plus le rendement du point de rendement le plus élevé est élevé.
Dans le test réel, le niveau de la vitesse à vide et l'importance du couple maximum sont généralement utilisés pour juger de la norme de rémanence de l'acier magnétique.
Dans les mêmes conditions électriques et d'enroulement, une rémanence plus élevée peut augmenter le flux magnétique. Cela peut affecter la vitesse à vide, le courant à vide, le couple et le rendement. Cependant, le résultat final dépend de l'ensemble de la conception du moteur, y compris le bobinage, l'entrefer, la structure du rotor, le circuit magnétique et la méthode de contrôle.
2. L'influence de la coercivité
La coercivité affecte la résistance d'un aimant à la désaimantation. Dans les applications de moteurs, la coercivité requise dépend de la température de fonctionnement, des champs magnétiques opposés, des conditions de défaillance, de la conception du rotor et de la marge de sécurité. Un degré de coercivité plus élevé peut améliorer la résistance à la démagnétisation, mais il doit être choisi en fonction des conditions de fonctionnement réelles plutôt que d'être utilisé à l'aveuglette.
3. L'influence de l'équerrage
La constance des performances de l'aimant peut affecter la stabilité de la courbe de rendement du moteur dans différentes conditions de fonctionnement. Pour des applications telles que les moteurs de moyeu ou les entraînements à vitesse variable, le moteur doit non seulement atteindre un rendement maximal élevé, mais aussi maintenir un rendement utile sur une plage de vitesse et de charge plus large.
4. L'impact de la constance des performances
Magnétisme résiduel incohérent : Même l'individu ayant des performances particulièrement élevées n'est pas bon. En raison de l'incohérence du flux magnétique dans chaque section de champ magnétique unidirectionnel, le couple est asymétrique et des vibrations se produisent.
Manque de cohérence de la force coercitive : En particulier, la force coercitive des produits individuels est trop faible, il est facile de produire une démagnétisation inverse, ce qui entraîne une incohérence du flux magnétique de chaque acier magnétique et la vibration du moteur. Cet effet est plus important pour les moteurs sans balais.
Comment la forme et la tolérance de l'aimant affectent les performances des moteurs à aimant permanent
1. L'influence de l'épaisseur de l'aimant
Lorsque l'épaisseur de l'aimant augmente, l'entrefer peut diminuer et le flux magnétique effectif peut augmenter. Cela peut améliorer le couple ou l'efficacité dans certaines conceptions, mais cela peut aussi augmenter les vibrations, le risque de saturation magnétique ou la sensibilité de l'assemblage.
Pour les aimants de moteur, l'uniformité de l'épaisseur est importante. Une épaisseur inégale de l'aimant peut affecter l'uniformité de l'entrefer, les vibrations, le bruit et l'efficacité du moteur.
2. L'effet de la largeur de l'aimant
Pour les aimants de moteurs sans balais étroitement empilés, la largeur de l'aimant et l'écart cumulatif doivent être contrôlés avec soin. Si l'écart est trop important, la distribution du champ magnétique peut devenir inégale. Si la tolérance est trop serrée, l'assemblage peut devenir difficile.
La cohérence de la largeur affecte également l'alignement du capteur à effet Hall, l'équilibre du rotor, les vibrations et l'efficacité. C'est pourquoi la largeur de l'aimant du moteur doit être contrôlée en fonction de la conception du rotor et de la méthode d'assemblage.
Pour les moteurs à balais, il existe un certain espace entre l'acier magnétique, qui est réservé à la zone de transition de la commutation mécanique. Malgré cet espace, la plupart des fabricants appliquent des procédures strictes d'installation de l'acier magnétique afin de garantir la précision de l'installation et la position d'installation de l'acier magnétique du moteur. Si la largeur de l'acier magnétique est dépassée, il ne sera pas installé ; si la largeur de l'acier magnétique est trop petite, il en résultera un désalignement de l'acier magnétique, une augmentation des vibrations du moteur et une réduction de l'efficacité.
3. Taille du chanfrein de l'aimant et effet de l'absence de chanfrein
Le chanfreinage peut réduire les variations brutales du champ magnétique sur le bord de l'aimant et peut contribuer à réduire le couple de cogging, les vibrations et le bruit. Cependant, le chanfreinage peut également réduire le matériau magnétique effectif et le flux magnétique, de sorte que la taille du chanfrein doit être équilibrée avec les exigences du moteur en matière de couple et de vibrations.
Lorsque le magnétisme résiduel du moteur à balais est faible, une réduction appropriée de la taille du chanfrein permet de compenser le magnétisme résiduel, mais les pulsations du moteur augmentent. En général, lorsque la rémanence est faible, la tolérance dans le sens de la longueur peut être élargie de manière appropriée, ce qui peut augmenter le flux magnétique effectif dans une certaine mesure, de sorte que les performances du moteur restent fondamentalement inchangées.
Un moteur à aimant permanent est généralement le meilleur choix lorsque le rendement élevé, la forte densité de couple et la conception compacte sont les plus importants. Un moteur à induction est généralement un choix plus judicieux lorsque le coût initial moins élevé, la robustesse et la simplicité d'utilisation sont plus importants. Voici une comparaison rapide :
| Type de moteur | Points forts | Limites |
|---|---|---|
| Moteur à induction | Durable, peu coûteux | Efficacité réduite à basse vitesse |
| Moteur à aimant permanent | Couple élevé, efficace | Coût des matériaux plus élevé |
Certaines plates-formes de véhicules électriques utilisent différents types de moteurs pour équilibrer le couple, l'efficacité, le coût et les conditions de conduite. Les moteurs à aimants permanents sont souvent utilisés lorsque la taille compacte et la densité du couple sont importantes, tandis que les moteurs à induction peuvent encore être utilisés lorsque la robustesse, le coût ou la conception sans terres rares sont importants.
FAQ
Quelle est la principale différence entre les moteurs à aimants permanents et les moteurs à induction ?
Un moteur à aimant permanent utilise des aimants dans le rotor pour créer un champ magnétique constant. Un moteur à induction utilise un courant induit dans le rotor pour créer son champ magnétique. Les moteurs à aimants permanents sont souvent plus efficaces et plus compacts, tandis que les moteurs à induction sont généralement moins coûteux et plus robustes.
Pourquoi les moteurs à aimants permanents coûtent-ils plus cher ?
Les moteurs à aimants permanents coûtent généralement plus cher parce qu'ils utilisent des aimants permanents, souvent des aimants en terre rare comme le néodyme, et peuvent nécessiter un contrôle plus avancé. Le coût initial plus élevé doit être comparé aux économies d'énergie, à la réduction de la taille, aux besoins de performance et au coût du cycle de vie.
Où utiliser les moteurs à aimants permanents ?
Les moteurs à aimants permanents sont souvent utilisés dans les véhicules électriques, la robotique, les systèmes d'asservissement, les entraînements compacts et les équipements à haut rendement. Ils conviennent parfaitement lorsque la densité du couple, l'efficacité, le contrôle précis et la taille compacte sont plus importants que le coût initial le plus bas.
Les moteurs à induction peuvent-ils fonctionner sans contrôleur ?
Oui. De nombreux moteurs à induction peuvent fonctionner directement à partir de l'alimentation électrique dans des applications à vitesse fixe. Un variateur de vitesse est encore couramment utilisé lorsqu'un contrôle de la vitesse, des économies d'énergie ou un contrôle du processus sont nécessaires.
À quelle fréquence dois-je entretenir ces moteurs ?
Les intervalles de maintenance dépendent du cycle d'utilisation, de la charge, de la température, des vibrations, de la poussière, du refroidissement, du boîtier et des recommandations du fabricant. Les deux types de moteurs doivent être inspectés régulièrement pour vérifier l'état des roulements, les performances de refroidissement, les vibrations, les connexions électriques, l'isolation et les problèmes liés au système de commande.
Quels sont les risques liés à la démagnétisation dans les moteurs à aimants permanents ?
Une chaleur excessive, des champs magnétiques opposés, des contraintes mécaniques, des défauts électriques ou de mauvaises conditions de fonctionnement peuvent réduire les performances de l'aimant. Pour réduire ce risque, les projets de moteurs à aimants permanents doivent examiner la qualité de l'aimant, la marge de température, la conception du rotor, les conditions de refroidissement, la protection contre les défaillances et la qualité de l'assemblage.
Quel type de moteur est le mieux adapté aux températures élevées ?
Les applications à haute température nécessitent un examen minutieux de l'isolation, du refroidissement, de l'enceinte, du cycle de fonctionnement, des limites des matériaux et de l'environnement de fonctionnement. Les moteurs à aimant permanent doivent également tenir compte de la qualité de l'aimant et du risque de démagnétisation. Les moteurs à induction sont souvent préférés dans les environnements industriels difficiles à haute température, mais le choix final dépend de la conception complète du système.
Quelle est la différence entre un PMSM et un moteur à induction ?
Un PMSM utilise des aimants permanents dans le rotor et fonctionne à une vitesse synchrone avec le champ magnétique du stator. Un moteur à induction utilise un courant induit dans le rotor et fonctionne généralement à une vitesse légèrement inférieure à la vitesse synchrone en raison du glissement.
Un moteur à aimant permanent est-il plus efficace qu'un moteur à induction ?
Dans de nombreuses applications, oui. Les moteurs à aimants permanents ont souvent des pertes de rotor plus faibles et un meilleur rendement à charge partielle. Toutefois, les économies réelles dépendent du cycle d'utilisation, de la plage de vitesse, du contrôleur, de la charge et des heures de fonctionnement.
Pourquoi les moteurs à induction sont-ils moins chers que les moteurs à aimant permanent ?
Les moteurs à induction ne nécessitent pas d'aimants en terres rares. Leur rotor est généralement constitué de tôles d'acier et de conducteurs en aluminium ou en cuivre, ce qui les rend moins chers et plus faciles à trouver dans de nombreuses applications industrielles. M. Munro note également que les moteurs à induction évitent le coût des aimants en terres rares et qu'ils sont robustes et durables.
Les moteurs à induction ont-ils des aimants permanents ?
Non. Les moteurs à induction standard n'utilisent pas d'aimants permanents. Ils génèrent des champs magnétiques de rotor par induction électromagnétique.
Quel est le meilleur moteur pour les véhicules électriques, le PMSM ou le moteur à induction ?
Les PMSM sont souvent préférés pour leur rendement élevé et leur densité de couple, en particulier à faible vitesse. Les moteurs à induction peuvent encore être utiles lorsque la robustesse, le coût ou la faible traînée en cas d'inactivité sont importants. Certains systèmes de VE utilisent les deux types de moteurs pour équilibrer les performances et l'efficacité.
Quels sont les inconvénients des moteurs à aimant permanent ?
Les moteurs à aimants permanents coûtent généralement plus cher, nécessitent un contrôle plus avancé, dépendent de l'alimentation en aimants et peuvent être confrontés à un risque de démagnétisation en cas de chaleur excessive, de champs magnétiques opposés ou de contraintes de fonctionnement. Le NREL note que les variations thermiques, les champs magnétiques inverses, les contraintes mécaniques et les défauts peuvent contribuer à la démagnétisation des machines à courant alternatif à aimants permanents.
Je m'appelle Ben et j'ai plus de 10 ans d'expérience dans l'industrie des aimants permanents. Depuis 2019, je travaille chez Osenc, spécialisé dans les formes d'aimants NdFeB sur mesure, les accessoires magnétiques et les assemblages. En tirant parti d'une expertise magnétique approfondie et de ressources d'usine de confiance, nous offrons des solutions uniques - de la sélection des matériaux et de la conception aux essais et à la production - rationalisant la communication, accélérant le développement et garantissant la qualité tout en réduisant les coûts grâce à l'intégration flexible des ressources.
