Micro-aimants en néodyme de précision

En production, le vrai défi n’est pas seulement la taille d’un micro-aimant, mais sa répétabilité : dimensions, revêtement, tolérances et sens d’aimantation.
Nos micro-aimants NdFeB sont conçus pour les applications où quelques dixièmes de millimètre peuvent modifier l’ajustement mécanique, le champ magnétique ou la performance de l’assemblage : capteurs compacts, micro-actionneurs, microrobotique, micro-moteurs et prototypes de laboratoire.
Envoyez-nous votre plan : nous vérifions le diamètre extérieur, le diamètre intérieur, l’épaisseur, le revêtement et le sens d’aimantation, puis nous validons la faisabilité par échantillons avant la production en série.

(Note: pour les plus petits aimants en néodyme, la faisabilité dépend de la géométrie, de l’épaisseur du revêtement, de la manipulation et du rendement de production. Envoyez-nous votre plan, la quantité souhaitée et les exigences de revêtement : nous confirmerons la fabricabilité et une fenêtre de tolérance réaliste avant l’échantillonnage.

Micro-aimants populaires

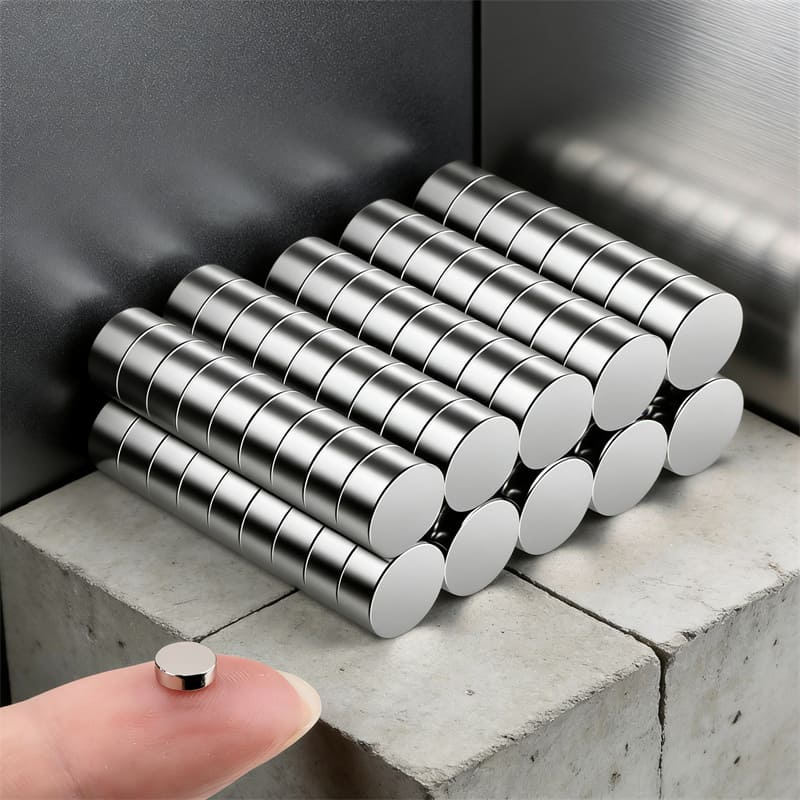

Micro-aimants de 1 mm en NdFeB

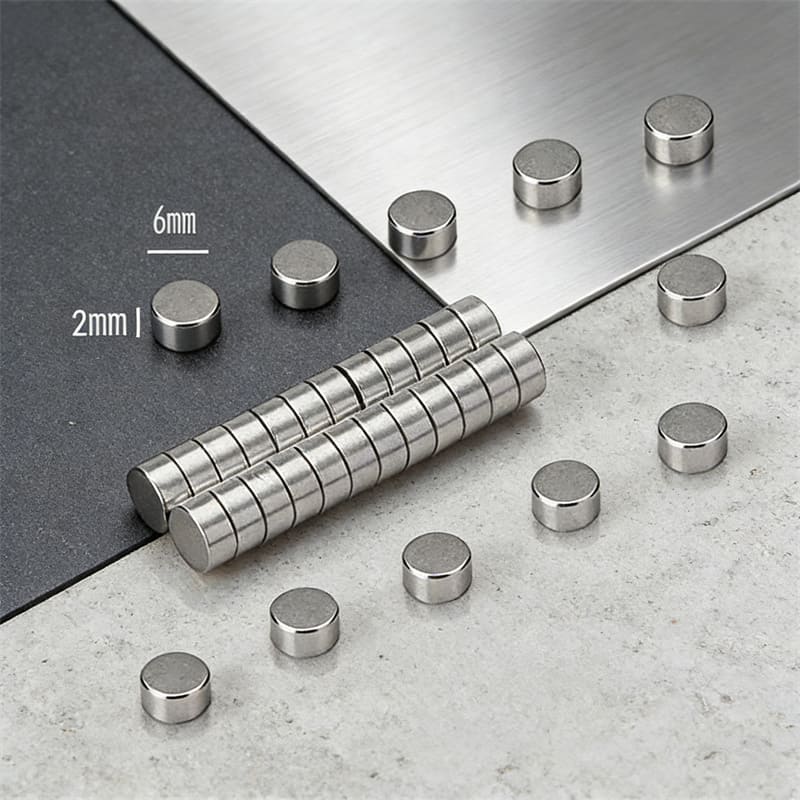

Micro-aimants NdFeB à forte force magnétique

Micro-aimants plats pour capteurs et fixations de précision

Micro-billes magnétiques pour assemblage de précision

Qu’est-ce qu’un micro-aimant ?

Un micro-aimant est un aimant permanent de très petite taille, conçu pour des assemblages où la tolérance, le revêtement et le sens d’aimantation influencent directement l’ajustement mécanique et le champ magnétique.

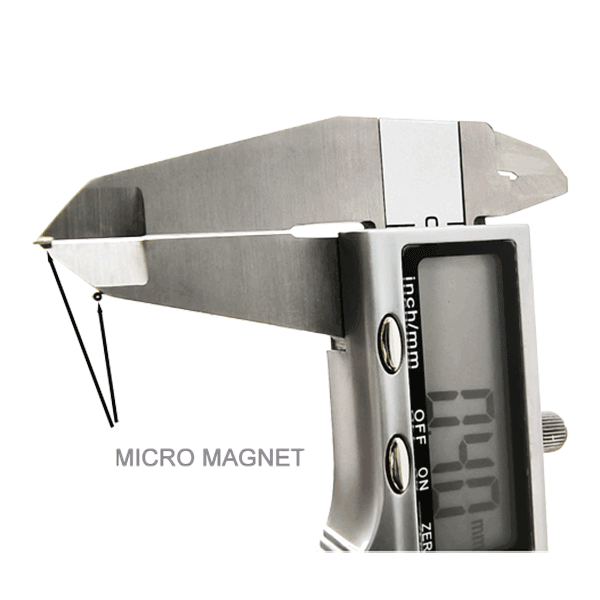

- Petits aimants : 0,80 à 15,00 mm.
- Micro-aimants : 0,20 à 0,79 mm, soit 200 à 790 µm.

Dans cette plage dimensionnelle, le NdFeB est souvent choisi pour son rapport force magnétique / volume. La difficulté principale n’est pas seulement la force de l’aimant, mais aussi la manipulation, l’uniformité du revêtement, l’entrefer et la répétabilité de l’assemblage.

Caractéristiques techniques des micro-aimants

Caractéristiques des micro-aimants

Conçus pour la production, les formes courantes, les nuances de matériaux, les revêtements, les conditionnements et la manipulation des micro-pièces doivent être examinés dès le début lorsque des micro-aimants sont utilisés dans des assemblages de série.

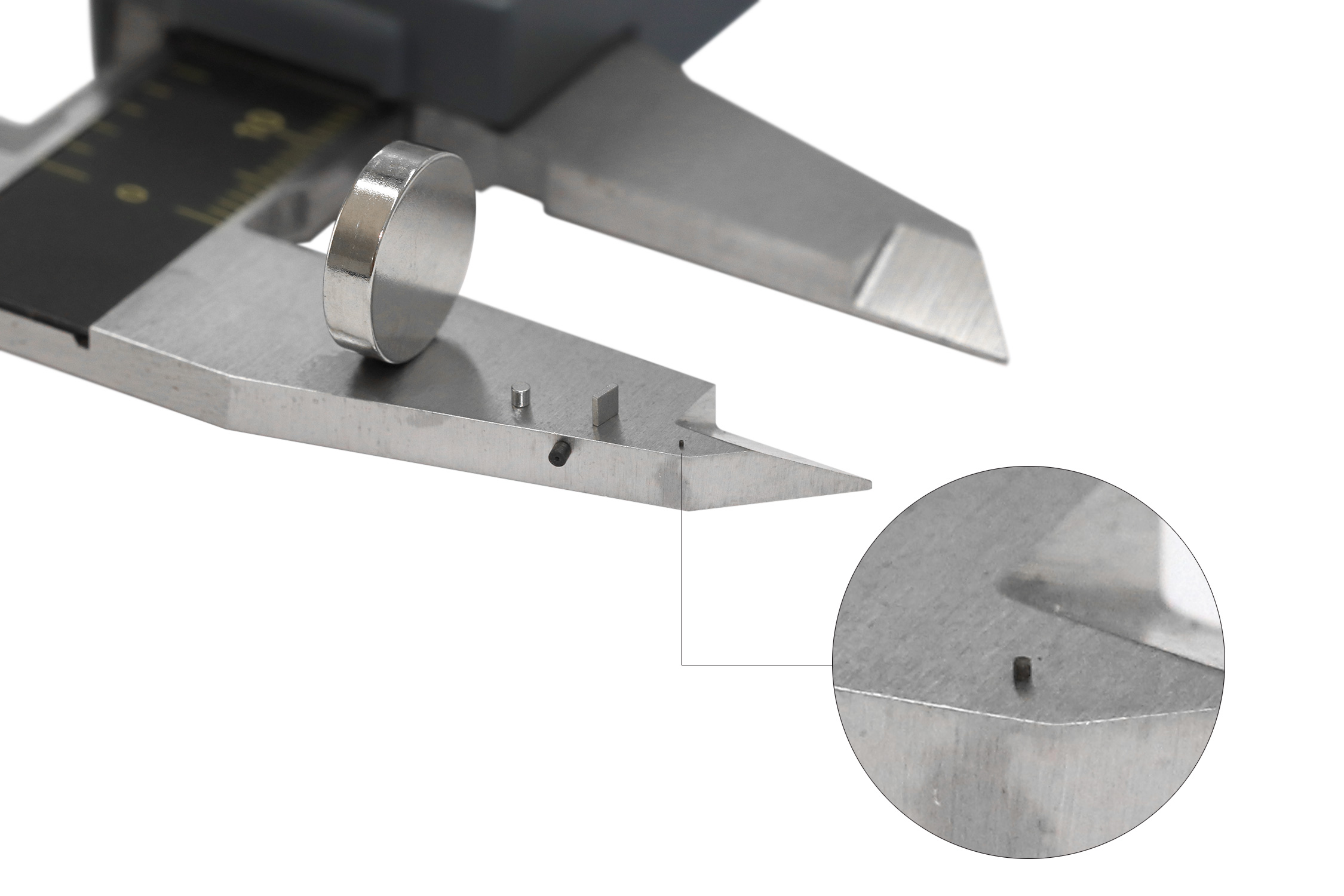

Petit aimant en néodyme

Conçu pour la production Dimensions reproductibles, contrôle du revêtement et magnétisation homogène pour les micro-aimants et les micro-aimants en néodyme.

Formes courantes Disque, bloc, cylindre, anneau, tube, bille (microformes sur mesure disponibles).

Grades N35-N55, ainsi que des classes de résistance à la température sur demande lorsque la chaleur présente un risque.

Revêtements Options NiCuNi / Zn / époxy / parylène (l'épaisseur du revêtement influe sur le diamètre extérieur et intérieur finaux).

Emballage pour le montage Plateaux, bobines ou supports sur mesure pour les machines de placement de composants.

La réalité des microparticules Matériaux fragiles : précisez dès le départ les exigences en matière de manutention, de propreté et de contrôle.

Unité de mesure

La plupart des appels d'offres concernant les micro-aimants utilisent le millimètre (mm), tandis que les notes de recherche peuvent les désigner sous le nom d"" aimants micrométriques » en μm. Les deux unités sont acceptables, mais veillez à toujours préciser le sens d'aimantation sur le dessin. Dans les micro-assemblages, une seule hypothèse erronée (comme considérer la dernière dimension comme l’axe de magnétisation) peut transformer un « échantillon parfait » en un décalage de direction du champ magnétique au stade de la fabrication.

Taille minimale, tolérances et options de magnétisation

OSENC peut produire les dimensions ci-dessous pour des micro-aimants sur mesure :

Bloc minimal0,2 × 0,2 × 0,2 mm
Disque minimum0,2 × 0,2 mm
Tube minimum0,38 × 0,14 × 2 mm
Tolérancesentre ± 0,005 mm et ± 0,020 mm
Diamètre minimal du trou0,10 mm

Si vous travaillez avec des pièces ultra-fines (par exemple, 50 x 50 x 0,2 mm), nous vérifierons leur planéité, l'uniformité du revêtement et l'emballage afin de limiter les risques de fissures et d'ébréchures pendant le transport.

Pour les micro-aimants de type anneau, tube et trou, le contrôle de la concentricité doit être revu lors de la phase de dessin. Même une petite excentricité entre le diamètre extérieur et le diamètre intérieur peut affecter l'ajustement de l'assemblage, l'équilibre de la rotation ou la stabilité du signal dans les applications d'encodeurs magnétiques et de micro-moteurs.

Pour les projets de codeurs, de rotors et de réseaux de capteurs à effet Hall, une aimantation multipolaire peut être envisagée selon la taille de l’aimant, sa géométrie, le grade du matériau et la faisabilité de l’outillage.
Veuillez nous communiquer le nombre de pôles, le schéma d’aimantation, le point de référence mécanique et la position du capteur afin que nous puissions vérifier la faisabilité de la conception avant l’échantillonnage.

Comment l'épaisseur du revêtement influe sur les performances des micro-aimants

Pour les micro-aimants, le revêtement ne constitue pas seulement un moyen de protection contre la corrosion. Le corps de l'aimant étant très petit, l'épaisseur d'un revêtement en NiCuNi, en zinc, en époxy ou en parylène peut représenter une part non négligeable du diamètre extérieur (OD), du diamètre intérieur (ID) ou de l'entrefer final. Cela peut avoir une incidence sur l'ajustement, l'intensité magnétique en gauss à la surface et la réponse du capteur dans les assemblages serrés.

Pour les applications exigeant une grande sensibilité, telles que les capteurs, les rotors miniatures, les dispositifs médicaux ou les ensembles magnétiques compacts, OSENC vérifie l'épaisseur du revêtement ainsi que le diamètre extérieur (OD), le diamètre intérieur (ID), la tolérance, le flux magnétique de surface (en gauss) et la force de traction cibles avant le lancement de la production.

Données confirmées relatives aux micro-aimants OSENC

D'après les comparaisons de micro-aimants validées par OSENC, un revêtement NiCuNi peut réduire le rendement magnétique effectif d'environ 3% pour une même taille d'aimant, une même nuance et des conditions de magnétisation identiques. Cela ne signifie pas pour autant que chaque aimant revêtu perde exactement 31 TP3T, car le résultat final dépend toujours de la géométrie de l’aimant, de l’épaisseur du revêtement, de la position de mesure et de l’entrefer de fonctionnement au sein de l’ensemble.

Catégories d'aimants miniatures

Les nuances de néodyme (N35-N55) décrivent les capacités du matériau, mais elles ne garantissent pas les performances une fois que votre assemblage intègre un revêtement, un adhésif, des boîtiers ou tout autre entrefer. Pour les micro-aimants en néodyme, le volume est si faible que de nombreuses conceptions partent d’une classe N52 à N55 afin de conserver un champ magnétique utilisable après prise en compte des pertes. Si un échauffement est possible, privilégiez d’abord une classe de température, car il est plus important d’éviter les pertes irréversibles que de rechercher le chiffre N le plus élevé.

Référence concernant la taille et la forme des micro-aimants

Choix des matériaux pour les micro-aimants

Les micro-aimants NdFeB sont généralement le premier choix lorsque la conception exige une force magnétique élevée dans un espace très réduit. Leur BHmax élevé, également appelé produit d'énergie maximale, permet d'obtenir des performances magnétiques plus élevées à partir d'un volume d'aimant limité, ce qui est utile pour les capteurs compacts, les micro-moteurs, les encodeurs et les assemblages de précision.

Matériau	Meilleur pour	Principal avantage	Limitation de la clé
NdFeB	Capteurs compacts, micro-moteurs, encodeurs, assemblages de précision	Puissance magnétique maximale dans un petit volume	Nécessite généralement un revêtement pour la protection contre la corrosion
SmCo	Capteurs à haute température, assemblages aérospatiaux, environnements difficiles	Meilleure stabilité à la température et forte résistance à la démagnétisation irréversible	Coût des matériaux plus élevé et manipulation plus fragile
Ferrite	Micro-pièces sensibles aux coûts et aux exigences magnétiques modérées	Bonne résistance à la corrosion et coût réduit	Force magnétique inférieure à celle du NdFeB et du SmCo
AlNiCo	Capteurs spécifiques ou applications stables en température	Bonne stabilité de la température et comportement magnétique stable	Coercivité plus faible et moins adaptée aux très petites conceptions à force élevée

Les micro-aimants SmCo sont mieux adaptés aux températures élevées ou aux environnements difficiles où la stabilité magnétique est plus importante que la force d'attraction maximale. Selon la qualité, le SmCo peut offrir une meilleure stabilité à la température de fonctionnement et une plus grande résistance à la désaimantation irréversible que les aimants NdFeB standard.

Les micro-aimants en ferrite et en AlNiCo peuvent être envisagés lorsque l'application exige un coût inférieur, une meilleure résistance à la corrosion ou une stabilité à une température spécifique plutôt que la force magnétique la plus élevée. Si votre conception implique de la chaleur, un entrefer changeant ou une stabilité de champ à long terme, OSENC peut examiner la qualité du matériau et la courbe de démagnétisation avant de procéder à l'échantillonnage.

Applications des micro-aimants

À quoi servent les micro-aimants ?

Les micro-aimants sont utilisés lorsqu'une force magnétique fiable est nécessaire dans un espace mécanique très restreint. Ils sont couramment utilisés dans l'électronique, les dispositifs médicaux, la quincaillerie de précision, les micromoteurs, les modules de capteurs et les assemblages mécaniques compacts où chaque millimètre a une incidence sur l'ajustement et les performances.

01

Appareils médicaux et de laboratoire

Dans la fabrication de dispositifs médicaux et d'équipements de laboratoire, les micro-aimants peuvent être utilisés dans les instruments chirurgicaux à usage unique, les embouts de cathéters, les cartouches de diagnostic microfluidiques, les modules d'actionnement compacts et les composants de positionnement de précision. La stabilité du revêtement, la propreté, la cohérence dimensionnelle et la méthode d'emballage peuvent toutes avoir une incidence sur le résultat final de l'assemblage.

02

Capteurs à effet Hall et détection de position

Pour les capteurs à effet Hall, les déclencheurs à interrupteur Reed, la détection de position rotative, les codeurs magnétiques et les modules de capteurs compacts, il convient d'examiner l'aimant en tenant compte de la densité de flux magnétique à la surface, du sens de magnétisation, de la distance de fonctionnement, de l'entrefer, de la position du capteur et de la tolérance du boîtier.

03

Micro-moteurs, codeurs et actionneurs

Les micromoteurs, les codeurs magnétiques et les ensembles d'actionneurs miniatures nécessitent souvent une densité de flux magnétique élevée dans un volume d'aimant restreint. Il peut être envisagé d'utiliser des micro-aimants en néodyme de haute qualité (N52 à N55) lorsqu'il est nécessaire d'obtenir des performances magnétiques plus élevées à partir d'un rotor ou d'un composant mobile de très petite taille.

04

Pompes microfluidiques et dispositifs de type « laboratoire sur puce »

Les micro-aimants peuvent être utilisés dans les modules de pompes microfluidiques, les cartouches de type « laboratoire sur puce » et les systèmes d'actionnement compacts où une faible force magnétique doit agir à travers un entrefer très court. L'épaisseur du revêtement, le sens d'aimantation et l'uniformité des lots doivent être examinés conjointement.

05

Positionnement optique et alignement de précision

Dans les systèmes de positionnement optique, les micro-aimants peuvent permettre un positionnement répétable, des micro-réglages ou la mise en place de mécanismes de maintien compacts. Les facteurs importants ne sont pas seulement la force d'attraction, mais aussi l'axe de magnétisation, la tolérance dimensionnelle, la distance de travail et la manière dont l'aimant est fixé à l'intérieur de l'ensemble optique.

06

Retour haptique et actionneurs compacts

Pour les dispositifs de retour haptique et les ensembles d'actionneurs miniatures, on opte souvent pour des micro-aimants afin de garantir un mouvement stable dans un espace restreint. OSENC peut examiner la taille des aimants, la qualité du matériau, le revêtement, le sens d'aimantation et l'écart d'assemblage avant la production d'échantillons, afin de réduire les écarts entre le prototype et le dispositif final.

Autres applications courantes

Capteurs et détection Capteurs à effet Hall, interrupteurs à lames, détection de proximité, détection de position et déclenchement de signaux.

Fixation et verrouillage Petites fermetures pour boîtiers, capots, portes, couvercles et boîtiers de précision.

Électronique et connecteurs Embouts de recharge magnétiques, alignement des broches Pogo, extrémités de câbles, écouteurs intra-auriculaires, casques audio et appareils portables.

Modélisation et prototypage Pièces miniatures, projets de loisirs créatifs, tests de produits et assemblages de prototypes à un stade précoce.

Contrôle qualité

Contrôle qualité et inspection des micro-aimants

Les micro-aimants nécessitent plus qu’une simple inspection visuelle. Comme les pièces sont extrêmement petites, de légères variations de géométrie, d’épaisseur de revêtement, de sens d’aimantation ou de performance magnétique peuvent affecter le résultat final de l’assemblage.

Pour le contrôle dimensionnel, OSENC peut inspecter le diamètre extérieur, le diamètre intérieur, l'épaisseur, la taille des trous et les micro-géométries à l'aide d'un projecteur optique, de mesures au microscope et d'autres méthodes d'inspection de précision. Ceci est particulièrement important pour les aimants annulaires, les aimants tubulaires, les aimants à trou borgne et les pièces ultra-minces pour lesquelles le contrôle de la concentricité et la qualité des bords peuvent affecter l'ajustement de l'assemblage.

Pour le contrôle des performances magnétiques, le champ de surface peut être vérifié à l’aide d’un gaussmètre, selon la position et la distance de mesure requises. Pour les projets qui exigent une meilleure constance entre les lots, le moment magnétique ou la cohérence du grade matériau peuvent être vérifiés à l’aide de méthodes d’essai magnétique adaptées, comme la bobine de Helmholtz ou d’autres procédures de mesure magnétique.

Pour la fiabilité des revêtements, des essais au brouillard salin peuvent être organisés pour les revêtements NiCuNi, zinc, époxy, Parylène ou autres revêtements résistants à la corrosion lorsque l'application nécessite une exposition à l'humidité et au sel ou une résistance environnementale à long terme. Les rapports d'inspection peuvent inclure des données dimensionnelles, des relevés de gauss de surface, des notes sur le revêtement et une confirmation de l'emballage avant l'expédition.

Micro-aimants en néodyme

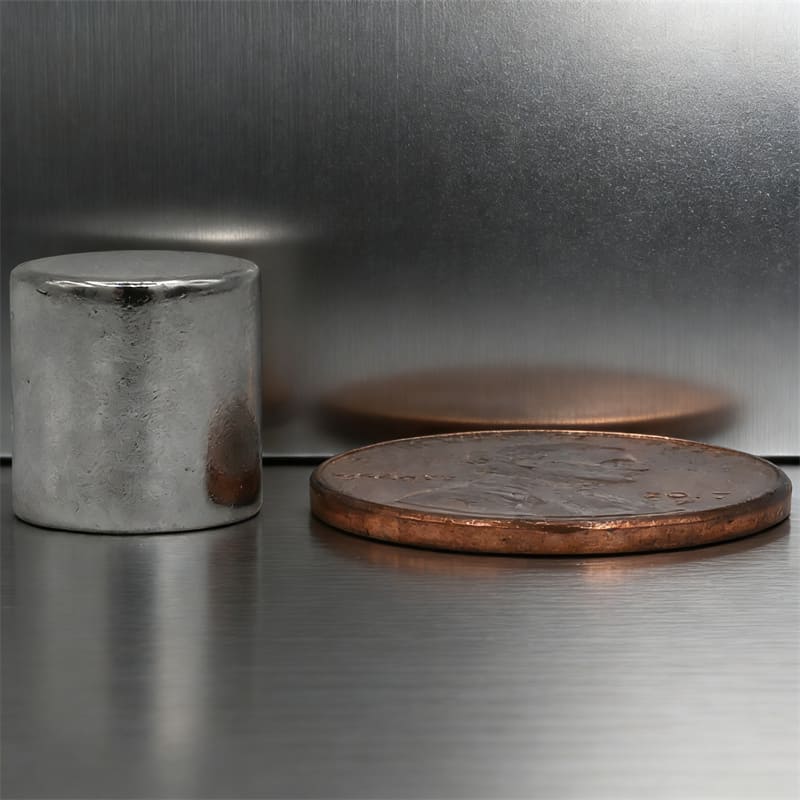

Micro-aimants en néodyme6

Revue technique

Étude technique relative aux micro-aimants sur mesure

Pour les projets de micro-aimants sur mesure, OSENC peut examiner votre plan, vos exigences de matériau, de revêtement, de sens d’aimantation, de distance de travail et d’empilement d’assemblage avant l’échantillonnage.

Cela permet de confirmer si les dimensions, les tolérances, le revêtement et le sens d’aimantation proposés sont réalistes pour la production.

Si l'aimant est utilisé pour le maintien, le verrouillage, la détection ou un assemblage magnétique, nous pouvons vous aider à évaluer des facteurs clés tels que le gauss de surface, la densité du flux magnétique, l'influence de l'entrefer et l'éventuelle force de traction contre la pièce cible. Pour les assemblages plus complexes, l'analyse par éléments finis (FEA) peut être utilisée pour estimer la distribution du champ et le comportement de la force avant la production d'outils ou d'échantillons.

Cet examen précoce permet de réduire les coûts liés aux essais et aux erreurs, d'éviter les erreurs d'orientation des champs et d'améliorer les chances que le premier échantillon corresponde aux exigences de l'application finale.

Où acheter des micro-aimants sur mesure ?

Pour chiffrer vos micro-aimants et éviter les écarts de spécification, merci d’envoyer :

Plan et quantité souhaitée.
Tolérances sur le diamètre extérieur, le diamètre intérieur et l’épaisseur.
Type de revêtement et épaisseur maximale autorisée.
Température de fonctionnement.
Empilement réel et entrefer dans l’assemblage.

Pour l’assemblage, indiquez votre préférence d’emballage : plateau, bande ou bobine. Nous recommanderons l’option la plus stable avant le passage en production série.

Obtenir un devis immédiat

FAQ

Qu'est-ce qu'un micro-aimant ?

Un micro-aimant est un aimant permanent de très petite taille, souvent inférieur à 4 mm, conçu pour des assemblages où les tolérances, le revêtement et le sens d’aimantation influencent directement l’ajustement mécanique et le champ magnétique.

La plupart des micro-aimants haute performance utilisent du néodyme NdFeB, car ce matériau offre une force magnétique élevée dans un volume très réduit. Le SmCo peut être choisi lorsque l’application exige une meilleure stabilité thermique ou une résistance plus élevée à la désaimantation.

Gamme de tailles typiques : 1 à 3 mm, avec possibilités de micro-pièces sur mesure.
Matériaux courants : NdFeB pour une force élevée, SmCo pour une meilleure stabilité thermique.
Applications courantes : électronique, capteurs, dispositifs médicaux, micro-actionneurs.

À quoi servent principalement les micro-aimants ?

Les micro-aimants sont utilisés lorsque l’on a besoin d’une force magnétique fiable dans un espace très réduit. On les retrouve notamment dans les capteurs, les micro-actionneurs, les micro-moteurs, les dispositifs médicaux, les instruments de laboratoire, les connecteurs miniatures et la microrobotique.

In medicine, they enable targeted drug delivery and enhance surgical instruments for less invasive procedures.
Dans les dispositifs médicaux et de laboratoire, ils peuvent servir au positionnement, au maintien, au déclenchement, à l’actionnement ou à l’intégration dans des cartouches et assemblages compacts. Dans la microrobotique, ils peuvent être utilisés comme éléments d’actionnement ou de détection pour obtenir des mouvements précis.

Leur principal avantage est de permettre une fonction magnétique stable dans un très petit volume, à condition que la taille, le revêtement, le sens d’aimantation et l’entrefer soient correctement définis dès la phase de conception.

Quelle est la force d'un petit aimant en néodyme ?

Un petit aimant en néodyme peut sembler très puissant parce que le NdFeB concentre une forte énergie magnétique dans un volume réduit. En utilisation réelle, la force dépend du grade, de la taille, de la forme, du revêtement, de l’entrefer, de la surface de contact et du type d’acier utilisé.

Un micro-aimant peut parfois supporter un poids bien supérieur au sien, mais uniquement dans des conditions idéales : contact à plat, acier adapté, faible entrefer et orientation correcte du champ magnétique.

Facteurs qui influencent le plus la force de traction : grade de l’aimant, surface de contact, épaisseur, entrefer et type d’acier.
Différence entre test idéal et usage réel : peinture, placage, courbure, acier fin ou entrefer peuvent réduire rapidement la force de maintien.
Pourquoi le néodyme est populaire : excellent rapport force / taille et bonne stabilité magnétique dans de nombreuses applications.

Quel est l’inconvénient d’un aimant en néodyme ?

Le principal inconvénient d’un aimant en néodyme est sa sensibilité aux chocs, à la corrosion et à la température. Le NdFeB est un matériau fragile : il peut s’écailler ou se fissurer en cas de choc, et il peut se corroder si le revêtement est endommagé, surtout dans un environnement humide ou salin.

Les grades standard peuvent aussi perdre une partie de leurs performances lorsque la température augmente. De nombreux aimants en néodyme standard sont conçus pour une température de fonctionnement d’environ 80 °C, sauf si un grade haute température est sélectionné.

Quels sont les petits aimants les plus puissants que l’on puisse acheter ?

Les petits aimants les plus puissants sont généralement des aimants en néodyme NdFeB de grade élevé. Lorsque la conception le permet, les grades N52 à N56 peuvent être envisagés pour obtenir une force magnétique élevée dans un format très compact.

Chez OSENC, les micro-aimants en néodyme peuvent être étudiés avec différents grades, revêtements et sens d’aimantation selon la taille, la géométrie, l’entrefer et les exigences d’assemblage. Le N56 peut être une option haut de gamme pour certaines conceptions, mais la faisabilité dépend de la dimension, de la forme, du revêtement et de la méthode de production.

Si vous avez besoin d’un format très petit, il est souvent préférable de comparer plusieurs grades, comme N52, N54 ou N56, plutôt que de choisir uniquement le nombre N le plus élevé.

Y a-t-il de petits aimants dans une montre mécanique ?

En général, les montres mécaniques sont sensibles au magnétisme. Une aimantation indésirable peut perturber certains composants et affecter la précision de marche. C’est pourquoi les composants magnétiques doivent être utilisés avec prudence dans l’horlogerie mécanique.

Certaines conceptions horlogères peuvent intégrer de très petits aimants pour des fonctions spécifiques, mais ce n’est pas une règle générale. Si vous souhaitez citer un mouvement précis, comme l’ETA 2895-2, il faut ajouter une source technique claire et vérifier le rôle exact des aimants avant publication.

mouvement eta 2895-2

Quel est le meilleur revêtement pour les micro-aimants dans les applications médicales ?

Dans de nombreuses applications médicales ou de laboratoire, le Parylène est souvent choisi pour les micro-aimants, car il forme une couche fine, uniforme et protectrice. Il peut offrir une bonne barrière contre l’humidité et certains environnements chimiques, tout en ajoutant très peu d’épaisseur à la pièce.

Le choix final dépend toutefois de l’application, du contact avec le corps humain, des exigences de biocompatibilité, de la méthode de stérilisation, de l’épaisseur maximale autorisée et des tests requis. Pour une application clinique, le revêtement doit toujours être validé selon les exigences du dispositif final.
