Come individuare i poli nord e sud di una calamita

Per individuare il polo nord e il polo sud di una calamita, avvicina una bussola a una delle estremità o a una delle facce della calamita. Se l'estremità contrassegnata con la lettera N dell'ago della bussola punta verso quella superficie, la superficie in esame è il polo sud del magnete. Se invece l'estremità contrassegnata con la lettera N punta nella direzione opposta, la superficie in esame è il polo nord.

Questo funziona perché i poli magnetici opposti si attraggono, mentre quelli uguali si respingono. Per il controllo di produzione di magneti multipolari o gruppi magnetici, tuttavia, una bussola potrebbe non fornire informazioni sufficienti.

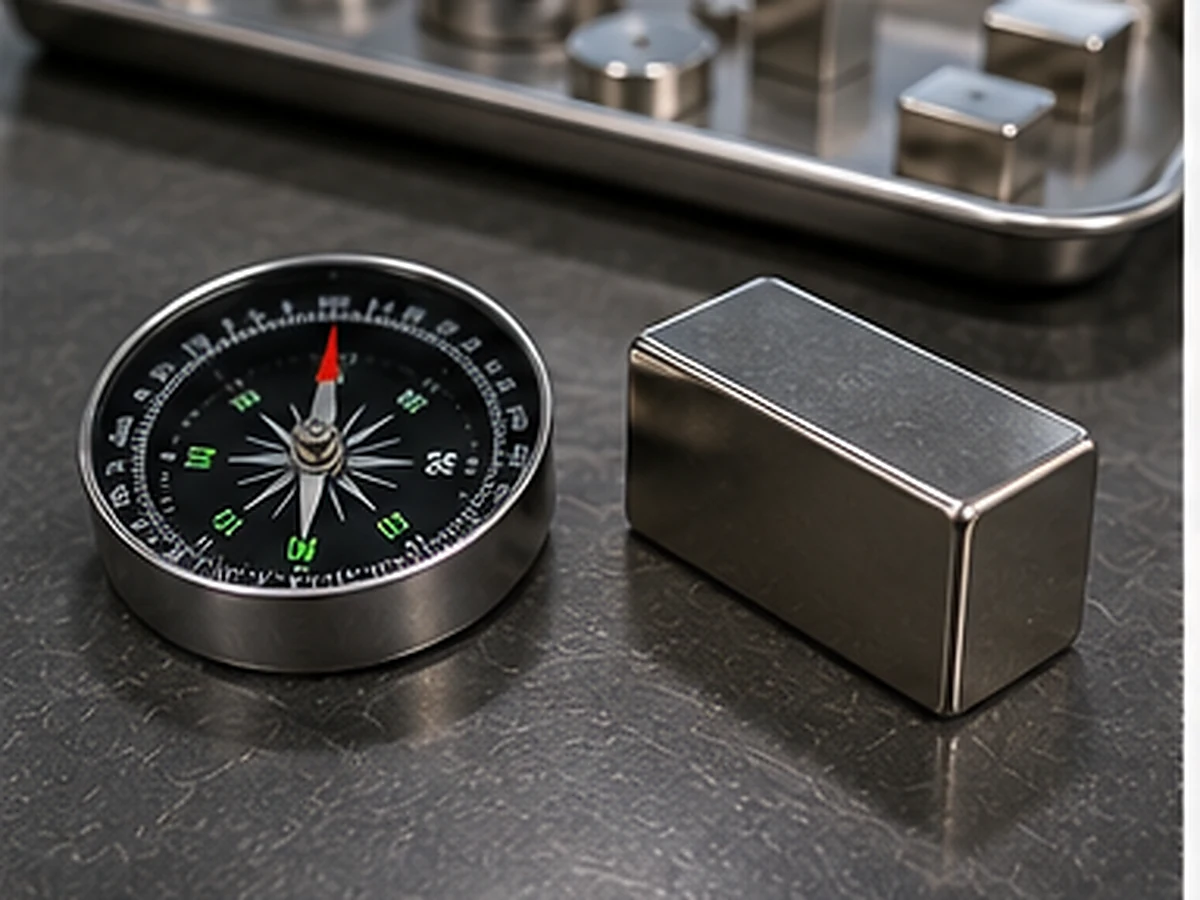

L'ago della bussola N è rivolto verso il polo sud di un magnete a barra
Illustrazione didattica: l’estremità nord della bussola è orientata verso il polo sud del magnete.

Risposta veloce: quale estremità è quella a nord e quale quella a sud?

Risposta della bussola in prossimità del magnete Polo magnetico in fase di collaudo
L'estremità della bussola contrassegnata con la lettera N è rivolta verso il magnete Polo Sud
L'estremità della bussola contrassegnata con la lettera N è rivolta nella direzione opposta al magnete Polo Nord
L'ago si sposta lateralmente o fornisce un risultato instabile Riposizionare la bussola ed eliminare le interferenze magnetiche nelle vicinanze
La direzione cambia lungo la stessa superficie Il magnete può presentare un modello di magnetizzazione multipolare o più complesso

Effettuare la prova in prossimità del centro della superficie del palo in questione, piuttosto che in corrispondenza di un bordo. Le linee del campo magnetico si incurvano in prossimità dei bordi, il che può far ruotare lateralmente l’ago della bussola.

Posizione corretta al centro e posizione errata sul bordo per testare un magnete con una bussola
Effettuare la prova in prossimità del centro della superficie del palo interessata; i campi ai margini possono far ruotare l'ago lateralmente.

Perché una bussola indica la polarità dei magneti?

L'ago di una bussola è di per sé un piccolo magnete. L'estremità che punta verso nord è solitamente contrassegnata con la lettera N, di colore rosso o con una freccia.

L'estremità contrassegnata con la lettera N viene attratta dal polo sud di un magnete e respinta dal suo polo nord. Si tratta della stessa regola di base secondo cui i poli opposti si attraggono e quelli uguali si respingono, come spiegato in OpenStax Fisica.

La terminologia può creare confusione. Il polo di una bussola che indica il nord punta approssimativamente verso il nord geografico. In termini semplici relativi ai poli magnetici, la regione vicina al nord geografico si comporta come un polo sud magnetico, anche se nell’uso geografico viene comunemente chiamata Polo Nord Magnetico. Il Istituto di Fisica spiega questa distinzione nella denominazione.

I poli magnetici non dovrebbero essere descritti come cariche elettriche positive e negative. I termini “nord” e “sud” indicano la polarità magnetica, non la carica elettrica.

Come si verifica la presenza di un magnete con una bussola?

Per un magnete bipolare convenzionale, segui questi passaggi:

  1. Allontanare dall'area di prova altri magneti, utensili in acciaio, motori, altoparlanti e apparecchiature elettriche alimentate.
  2. Appoggiare la bussola su una superficie stabile e non magnetica.
  3. Lascia che l'ago della bussola si stabilizzi.
  4. Avvicina lentamente un'estremità o una faccia del magnete alla bussola.
  5. Tenere il magnete a una distanza sufficiente affinché l'ago possa ruotare liberamente.
  6. Osservare l'estremità della bussola contrassegnata con la lettera N.
  7. Ripetere il test sull'estremità o sul lato opposto.
  8. Contrassegnare immediatamente il polo identificato se l'applicazione richiede un controllo permanente dell'orientamento.
Quattro passaggi per individuare i poli di un magnete con una bussola
Sequenza di prova consigliata per una bussola con magnete bipolare convenzionale.

Se l'estremità contrassegnata con la lettera N è rivolta verso la superficie da testare, quella superficie è a sud. Se invece è rivolta nella direzione opposta, quella superficie è a nord.

Verificare entrambi i lati offre un utile controllo incrociato. Per un magnete convenzionale magnetizzato assialmente magnete a disco, una delle facce piatte dovrebbe corrispondere al nord e quella opposta al sud.

E se la bussola desse un risultato poco chiaro?

Problema Motivo probabile Cosa fare
L'ago scatta bruscamente e non riesce a stabilizzarsi Il magnete è troppo vicino o troppo potente Aumenta la distanza.
L'ago oscilla lateralmente La bussola si trova vicino a un bordo dove il campo si incurva Effettuare la prova in prossimità del centro della superficie del palo.
La direzione cambia quando la bussola si sposta sulla superficie Possibile magnetizzazione multipolare Utilizzare un rilevatore di pali adeguato o un metodo di mappatura del campo controllato.
L'ago si comporta in modo diverso a seconda della posizione Acciaio, magneti o apparecchiature elettriche nelle vicinanze Sgomberare l'area di prova e ripetere l'operazione.
Entrambe le parti sembrano fornire risultati simili L'orientamento del test o la posizione del polo potrebbero essere errati Ricontrollare lo schema di magnetizzazione e la geometria di prova.

Una bussola è particolarmente utile per semplici magneti a barra, a blocco, a disco o a cilindro con un polo nord e un polo sud. È invece meno adatta per magneti multipolari ravvicinati e per gruppi magnetici completi.

Quali altri metodi consentono di identificare i poli dei magneti?

Utilizzare un magnete con un polo noto

Un magnete di riferimento verificato è in grado di determinare la polarità di un altro magnete.

Portare il suo polo nord noto verso la superficie da testare:

  • Se i magneti si respingono, anche la superficie sottoposta al test è orientata verso nord.
  • Se esercitano un'attrazione e si è già verificato che il pezzo sottoposto a prova sia una calamita, è probabile che la superficie sottoposta a prova sia il polo sud.

La repulsione è il risultato più evidente, poiché anche l’acciaio ferromagnetico non magnetizzato può essere attratto da entrambi i poli di un magnete permanente. L’attrazione da sola, quindi, non può dimostrare che un pezzo metallico sconosciuto abbia una particolare polarità magnetica.

Nota operativa: Maneggiare i magneti potenti con la dovuta cautela. L’attrazione improvvisa può causare schiacciamenti, scheggiature del rivestimento o la rottura del magnete.

Utilizzare un identificatore elettronico di pali

Un identificatore elettronico di poli può visualizzare N o S quando viene posizionato vicino a una superficie magnetica. Può risultare più veloce di una bussola quando si devono controllare molti magneti semplici.

Tuttavia, la distanza di rilevamento, le indicazioni sul display e il campo di applicazione adeguato dipendono dal dispositivo. Verificare il funzionamento del rilevatore rispetto a un palo di riferimento noto e seguire le istruzioni del manuale prima di utilizzarlo per il controllo in fase di ricezione o di produzione.

Nel caso di poli ravvicinati, verificare che l'area del sensore sia sufficientemente piccola da poter distinguere la configurazione dei poli richiesta.

Utilizzare un misuratore di campo magnetico di Gauss o una sonda di Hall

Un gaussmetro misura la densità di flusso magnetico nel punto in cui si trova la sonda. Un valore con segno può anche indicare la direzione del campo, ma solo se si conoscono i seguenti dati:

  • Direzione di rilevamento della sonda.
  • Convenzioni di notazione degli strumenti.
  • Orientamento della sonda.
  • Punto di misurazione.
  • Distanza o spazio d'aria dal magnete.
  • Procedura di azzeramento e controllo funzionale.

Non dare per scontato che un valore positivo indichi sempre il nord o che un valore negativo indichi sempre il sud. Il risultato dipende da come il produttore definisce la direzione di rilevamento positiva della sonda.

Un gaussmetro è più utile di una bussola quando l'acquirente deve verificare sia la direzione del campo che un valore specifico del campo magnetico. Se la lettura viene utilizzata ai fini dell'accettazione, è necessario definire le condizioni di prova.

Sai usare uno smartphone?

Il magnetometro di uno smartphone è in grado di rilevare le variazioni di intensità e direzione del campo magnetico, ma i sensori, i sistemi di coordinate e le app dei telefoni variano da modello a modello.

Può essere utile per un esperimento di base, ma non dovrebbe costituire l'unico metodo per il controllo della produzione, l'accettazione dei lotti o una decisione relativa alla sicurezza di un assemblaggio.

È possibile far oscillare liberamente il magnete?

Un magnete a barra leggero, sospeso in modo da poter ruotare liberamente, si allinea normalmente in modo approssimativo con il campo magnetico terrestre. L’estremità rivolta verso il nord geografico è detta polo nord magnetico.

Questo metodo è semplice ma sensibile alla presenza di metalli nelle vicinanze, ad altri magneti, ai movimenti dell'aria e all'attrito delle sospensioni. È più adatto a scopi dimostrativi che a ispezioni controllate.

Metodi basati su bussola, magnete di riferimento, rilevatore di poli e sonda di Hall per la verifica della polarità
Metodi comuni per la verifica della polarità; i risultati degli strumenti dipendono dal dispositivo e dalla configurazione di prova.

Quali metodi non consentono di identificare in modo affidabile il nord e il sud?

Attrazione d'acciaio

Un oggetto in acciaio può essere attratto da entrambi i poli. Non è in grado di indicare se la superficie sottoposta al test sia il nord o il sud.

Colore del magnete

Il rosso e il blu sono convenzioni didattiche comuni, ma non esiste una regola universale secondo cui ogni estremità rossa indichi il nord o ogni estremità blu indichi il sud.

Neppure il colore del rivestimento indica la polarità del magnete. Il nichel, lo zinco, la resina epossidica e altri rivestimenti vengono scelti in base alle esigenze di protezione o alle specifiche applicative, non come codice universale per indicare la polarità.

Forma del magnete

La forma di un magnete non determina la direzione della sua magnetizzazione. Due magneti a disco delle stesse dimensioni possono essere magnetizzati assialmente, diametralmente o secondo uno schema multipolare personalizzato.

Verificare sempre separatamente la direzione di magnetizzazione.

Limetura di ferro e pellicola magnetica di visualizzazione

La limatura di ferro può mostrare la distribuzione generale del campo magnetico, ma non indica se una data zona corrisponda al nord o al sud.

Una pellicola magnetica standard può aiutare a individuare i confini dei poli e la distribuzione del campo magnetico, ma non deve essere considerata automaticamente come un indicatore di N/S. Alcuni prodotti indicatori specializzati funzionano in modo diverso, pertanto è necessario consultare la relativa documentazione.

L'acciaio, il colore, la forma e la limatura di ferro non consentono di identificare in modo affidabile i poli nord e sud
L'attrazione, il colore, la forma e i motivi di campo, da soli, non consentono un'identificazione universale N/S.

In che modo la direzione della magnetizzazione influisce sulla posizione dei poli?

La posizione dei poli dipende dalla direzione della magnetizzazione, non solo dalla forma fisica del magnete.

Schema di magnetizzazione Posizione tipica del palo Limitazione importante
Assiale Facce piane opposte È una caratteristica comune a dischi, anelli e cilindri, ma occorre comunque che il disegno lo confermi.
Diametrale Lati opposti sul diametro Comune ad alcuni cilindri, magneti dei sensori e rotori.
Radiale In alcuni modelli, le circonferenze interne ed esterne Gli anelli segmentati e multipolari possono presentare diversi schemi di orientamento.
Multipolare Aree di polarità alternata su una o più superfici Per determinare il numero dei pali, la distanza tra loro e la sequenza è necessario un disegno o una mappa del terreno.
Assemblaggio magnetico personalizzato Dipende dalla disposizione dei singoli magneti Il campo esterno potrebbe non corrispondere all'orientamento apparente di un magnete visibile.
Posizione dei poli di magnetizzazione assiale, diametrale, radiale e multipolare
Schemi di magnetizzazione semplificati. La disposizione finale dei poli deve rispettare il disegno approvato.

A anello magnetico non è magnetizzato automaticamente in senso radiale. Molti magneti ad anello sono magnetizzati in senso assiale, con i poli nord e sud situati sulle due facce piatte dell'anello.

Per magneti al neodimio personalizzati, il disegno dovrebbe specificare la direzione di magnetizzazione anziché basarsi su denominazioni relative alla forma, quali disco, anello o blocco.

Perché la polarità dei magneti è importante in un assemblaggio?

Nel caso di un magnete che attira semplicemente una lastra di acciaio non magnetizzata, l’orientamento nord-sud potrebbe non influire sulla funzione di tenuta di base.

La polarità assume importanza quando il magnete interagisce con:

  • Un altro magnete permanente.
  • Un sensore Hall o un encoder magnetico.
  • Un rotore o uno statore di un motore.
  • Un accoppiamento magnetico.
  • Un anello multipolare.
  • Un array di Halbach.
  • Un sistema di rilevamento sensibile alla polarità.
Polarità magnetica in un sensore Hall, nel rotore di un motore, in un accoppiamento magnetico e in una matrice di Halbach
Esempi concettuali di assemblaggi in cui l’orientamento dei poli influisce sul funzionamento.

L'installazione di un magnete nella direzione sbagliata può trasformare l'attrazione in repulsione, invertire la risposta di un sensore o alterare la configurazione prevista del campo magnetico.

Per queste applicazioni, il requisito non dovrebbe essere indicato semplicemente come “magnetizzato”. Il disegno o la specifica dovrebbero definire la direzione richiesta, la disposizione dei poli e il metodo di accettazione.

In che modo gli acquirenti dovrebbero verificare la polarità in un lotto?

Ambito di applicazione: Quella che segue è una procedura di verifica consigliata, non una descrizione di una specifica procedura di ispezione OSENC.
  1. Confermare la revisione del disegno approvata.
  2. Determinare se l’accettazione riguarda l’identità N/S, la sequenza dei poli, il valore del campo o la risposta funzionale.
  3. Stabilire un magnete di riferimento verificato o un riferimento approvato.
  4. Scegliere un rilevatore adatto alle dimensioni e alla distanza tra i pali.
  5. Definire la posizione, l'orientamento e la distanza di prova.
  6. Utilizzare un dispositivo di fissaggio quando è importante garantire un posizionamento ripetibile.
  7. Contrassegnare o separare i componenti ispezionati per evitare che vengano mescolati.
  8. Registrare i risultati ed eventuali pezzi non conformi.
  9. Ove possibile, utilizzare le indicazioni di orientamento o le misure di prevenzione degli errori durante l’assemblaggio.
  10. Effettuare un controllo funzionale quando la polarità da sola non è sufficiente a garantire il corretto funzionamento dell'assemblaggio.
Flusso di lavoro in batch consigliato per il controllo e la registrazione della polarità dei magneti
Flusso di lavoro generico raccomandato; il piano di ispezione effettivo deve corrispondere al disegno approvato e all'applicazione.

Un registro di ispezione utile può includere:

  • Codice articolo.
  • Revisione del disegno.
  • Polo o sequenza di poli richiesta.
  • Luogo del test.
  • Orientamento dei dispositivi.
  • Identificativo dello strumento o di riferimento.
  • Risultato.
  • Data e ispettore.

Se il valore del campo magnetico costituisce un criterio di accettazione, definire anche la sonda, il traferro, la direzione di misurazione e l'intervallo consentito. Un piano documentato può inoltre facilitare la comunicazione con il fornitore gestione della qualità squadra.

Quale dovrebbe essere esattamente il criterio di accettazione?

“L'indicazione ”Verificare la polarità del magnete” potrebbe risultare troppo generica per un disegno di produzione o un ordine di acquisto.

Scegliere la base di accettazione corrispondente alla domanda:

Condizioni di accettazione Adatto quando
Solo identità N/S Un semplice magnete deve essere montato nel senso corretto.
Numero e sequenza dei pali Un anello multipolare, un rotore o un magnete di un encoder deve seguire uno schema ben definito.
Lettura del campo magnetico Un determinato componente del campo deve essere misurato in una posizione e con uno spazio controllati.
Mappa del campo I confini dei poli o la distribuzione sul campo sono importanti su una superficie o in un'area di lavoro.
Risposta funzionale Il magnete deve funzionare correttamente con un sensore, un motore, un giunto o un gruppo completo.

Un test di polarità non dimostra automaticamente che il campo magnetico sia sufficientemente forte per l'applicazione. Allo stesso modo, una singola lettura del campo superficiale potrebbe non garantire le prestazioni nell'effettivo spazio di lavoro.

Quali informazioni devono essere incluse in una richiesta di preventivo?

Per un magnete personalizzato o sensibile alla polarità, specificare:

  • Materiale e tipo di magnete, se già selezionati.
  • Dimensioni e tolleranze complete.
  • Direzione di magnetizzazione.
  • Numero di poli.
  • Sequenza dei pali o distanza tra i pali richiesta.
  • Punto di posizionamento dei paletti.
  • Orientamento dell'assemblaggio.
  • Distanza di lavoro o spazio d'aria.
  • Informazioni su magneti di accoppiamento, componenti in acciaio o sensori.
  • Temperatura di esercizio.
  • Metodo di ispezione obbligatorio.
  • A prescindere dal fatto che l'accettazione si basi sull'identità N/S, sul valore del campo, sulla mappa del campo o sulla risposta funzionale.
  • Se il segno sul palo debba rimanere visibile dopo il montaggio.

Se è difficile descrivere a parole la configurazione della magnetizzazione, allegare un disegno in scala, uno schizzo o un campione.

Disegni e dati applicativi per una richiesta di preventivo relativa a magneti personalizzati sensibili alla polarità
Prima di avviare la produzione, definire la magnetizzazione, la disposizione dei poli, le condizioni di prova e i criteri di accettazione.

OSENC è in grado di esaminare disegni, schizzi, campioni e requisiti applicativi per aiutare a chiarire la direzione di magnetizzazione, la disposizione dei poli e il metodo di verifica più adeguato. La simulazione magnetica può supportare la valutazione progettuale di assemblaggi complessi, ma rimane comunque necessaria un’ispezione fisica per confermare le caratteristiche effettive dei componenti di produzione.

Domande frequenti

L'estremità rossa di una calamita è sempre quella nord?

No. Il rosso e il blu sono colori comunemente utilizzati nell’ambito didattico, ma non costituiscono standard universali nel settore manifatturiero. Verificate il palo invece di fare affidamento sul colore.

I limature di ferro possono indicare quale polo è il nord?

La limatura di ferro mostra una distribuzione del campo magnetico, ma non permette di individuare quale regione corrisponda al nord o al sud.

Un oggetto in acciaio può determinare la polarità di un magnete?

No. L'acciaio può essere attratto da entrambi i poli e quindi non è in grado di distinguere il nord dal sud.

Dove si trovano i poli di un magnete ad anello?

Dipende dalla direzione di magnetizzazione. Un anello magnetizzato assialmente presenta solitamente i poli sulle due facce piatte. Alcuni modelli radiali possono avere le circonferenze interna ed esterna con poli opposti, mentre gli anelli multipolari contengono diverse regioni con poli alternati.

Un misuratore di campo magnetico può distinguere il nord dal sud?

Può indicare la direzione del campo quando si conoscono l'orientamento della sonda e la convenzione di segno dello strumento. In assenza di tali condizioni, un numero positivo o negativo non ha un significato affidabile in termini di N/S.

Un telefono è in grado di identificare i poli di un magnete?

Un telefono può rilevare variazioni nel campo magnetico, ma non è uno strumento affidabile per il controllo di produzione, poiché i sensori e le app variano.

Ogni frammento di un magnete rotto presenta un polo nord e un polo sud?

Sì. Rompendo un normale magnete permanente si ottengono frammenti più piccoli, ciascuno dei quali continua a comportarsi come un magnete con poli nord e sud. Non si crea un polo magnetico isolato.

Hai bisogno di aiuto per confermare uno schema di magnetizzazione personalizzato?

Per un semplice magnete bipolare, può essere sufficiente una bussola o un magnete di riferimento verificato. Per magneti multipolari, rotori, magneti per sensori, accoppiamenti magnetici o altri gruppi, specificare la configurazione dei poli e il metodo di verifica prima della produzione.

OSENC può esaminare i vostri disegni, schizzi, campioni o requisiti applicativi per aiutarvi a chiarire la direzione di magnetizzazione e l'approccio di ispezione.

Discutete delle vostre esigenze in materia di magnetizzazione
Ben

Ben — OSENC

Ben vanta oltre 10 anni di esperienza nel settore dei magneti permanenti e collabora con OSENC dal 2019. Si occupa in particolare di magneti NdFeB su misura, accessori magnetici e gruppi magnetici.

Aiuta i clienti a definire con chiarezza i requisiti relativi ai materiali, ai rivestimenti, alla magnetizzazione, ai test e alla produzione, riducendo le lacune comunicative e le inutili iterazioni dei campioni.

Indice dei contenuti

Messaggi correlati

Come incollare i magneti al neodimio

La migliore colla per magneti: come incollare i magneti al neodimio

La scelta della colla più adatta per i magneti dipende dal rivestimento del magnete, dal materiale di accoppiamento, dalla direzione del carico, dall’ambiente, dallo spazio di incollaggio e dal processo di produzione. Non esiste un unico adesivo che sia il migliore in assoluto

Scopri il prezzo e le specifiche più recenti di questo mese

Richiedete un preventivo veloce (prezzo + tempo di consegna)

Ricevi prezzi, specifiche, MOQ e opzioni di spedizione aggiornati: niente spam, solo le informazioni di cui hai bisogno. Risposta entro 3-6 ore.
