Para localizar los polos norte y sur de un imán, coloca una brújula cerca de uno de sus extremos o de una de sus caras. Si el extremo de la aguja de la brújula marcado con una «N» apunta hacia esa superficie, la superficie sometida a la prueba es el polo sur del imán. Si el extremo marcado con una «N» apunta en dirección opuesta, la superficie sometida a la prueba es el polo norte.
Esto funciona porque los polos magnéticos opuestos se atraen y los iguales se repelen. Sin embargo, para la inspección de la producción, en el caso de imanes multipolares o conjuntos magnéticos, es posible que una brújula no proporcione información suficiente.
Respuesta rápida: ¿Qué extremo es el norte y cuál el sur?
| Reacción de la brújula cerca del imán | Se está probando un polo magnético |
|---|---|
| El extremo de la brújula marcado con una «N» apunta hacia el imán. | Polo Sur |
| El extremo de la brújula marcado con la letra «N» apunta en dirección opuesta al imán. | Polo Norte |
| La aguja se desplaza lateralmente o ofrece un resultado inestable | Vuelve a colocar la brújula y elimina cualquier interferencia magnética cercana. |
| La dirección cambia a lo largo de la misma superficie | El imán puede presentar un patrón de magnetización multipolar o más complejo. |

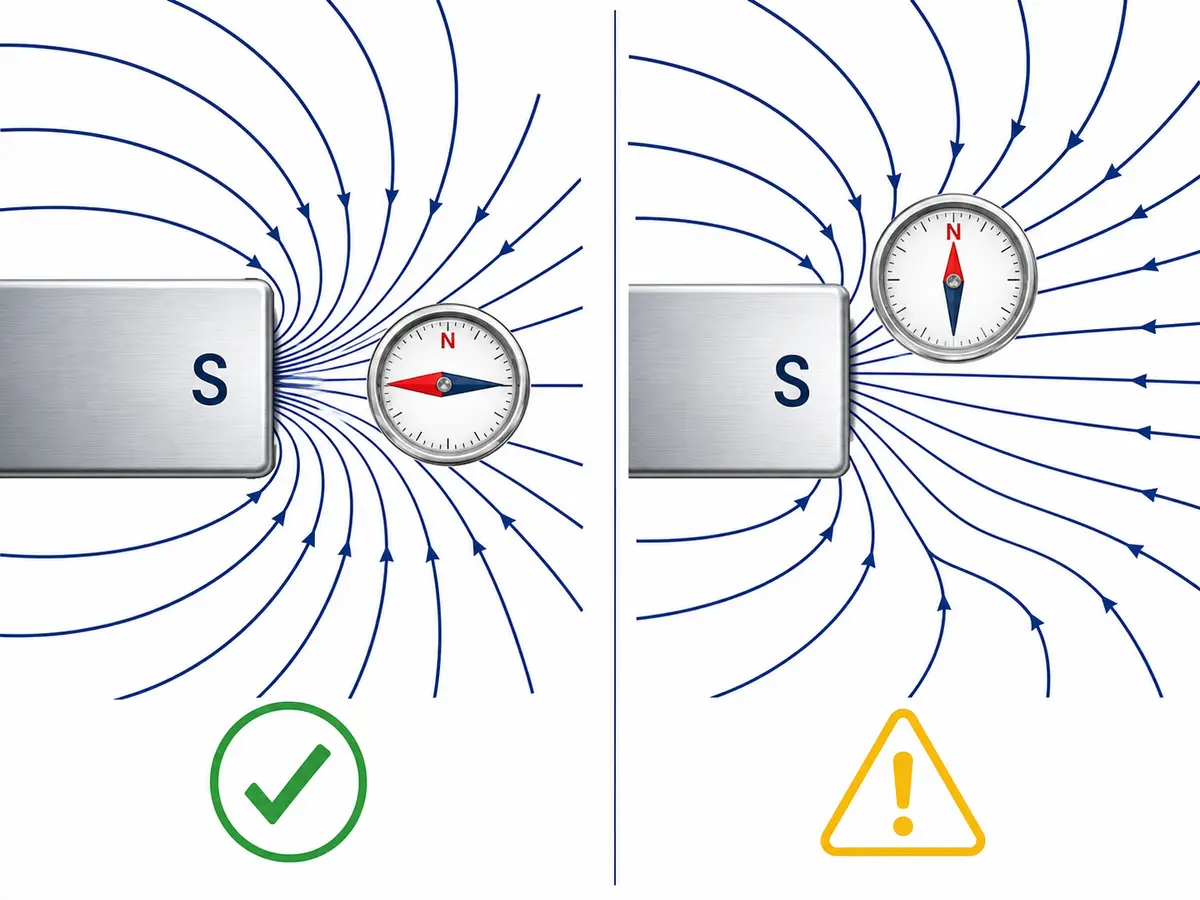

Realiza la prueba cerca del centro de la superficie del poste en cuestión, en lugar de en un borde. Las líneas del campo magnético se curvan cerca de los bordes, lo que puede hacer que la aguja de la brújula se desvíe hacia un lado.
¿Por qué la brújula indica la polaridad de un imán?
La aguja de una brújula es, en sí misma, un pequeño imán. Su extremo que apunta al norte suele estar marcado con una «N», en rojo o con una flecha.
El extremo marcado con una «N» es atraído por el polo sur de un imán y repelido por su polo norte. Se trata de la misma regla básica por la que los polos opuestos se atraen y los polos iguales se repelen, tal y como se explica en Física OpenStax.
La terminología puede resultar confusa. El polo norte de una brújula apunta aproximadamente hacia el norte geográfico. En términos sencillos sobre los polos magnéticos, la región cercana al norte geográfico se comporta como un polo sur magnético, aunque en el ámbito geográfico se la denomine comúnmente «polo norte magnético». El Instituto de Física explica esta distinción en la denominación.
Los polos magnéticos no deben describirse como cargas eléctricas positivas y negativas. Los términos «norte» y «sur» se refieren a la polaridad magnética, no a la carga eléctrica.
¿Cómo se comprueba si un imán es imán con una brújula?

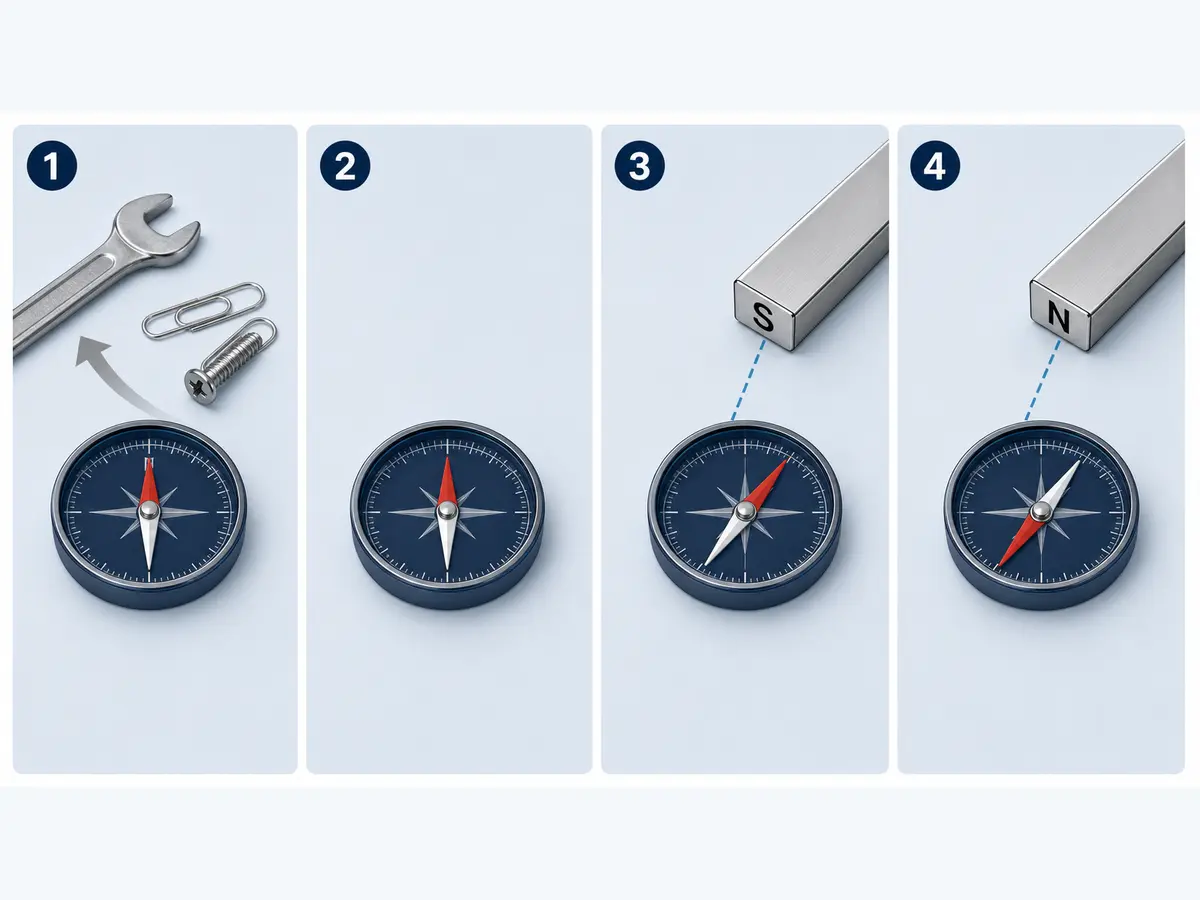

Sigue estos pasos para un imán convencional de dos polos:
- Retira del área de ensayo otros imanes, herramientas de acero, motores, altavoces y equipos eléctricos en funcionamiento.
- Coloca la brújula sobre una superficie estable y no magnética.
- Deja que la aguja de la brújula se estabilice.
- Acerca poco a poco un extremo o una cara del imán a la brújula.
- Mantén el imán lo suficientemente lejos como para que la aguja pueda girar libremente.
- Fíjate en el extremo de la brújula marcado con la letra «N».
- Repite la prueba en el extremo o la cara opuesta.
- Marca inmediatamente el poste identificado si la aplicación requiere un control de orientación permanente.
Si el extremo marcado con una «N» apunta hacia la superficie que se está examinando, esa superficie es el sur. Si mira en dirección opuesta, esa superficie es el norte.
Comprobar ambos lados resulta una forma útil de verificar los resultados. En el caso de un imán convencional magnetizado axialmente imán de disco, una de las caras planas debería corresponder al norte y la cara plana opuesta, al sur.
¿Qué pasa si la brújula da un resultado poco claro?
| Problema | Motivo probable | Qué hacer |
|---|---|---|
| La aguja se rompe de golpe y no se puede volver a colocar | El imán está demasiado cerca o es demasiado potente | Aumenta la distancia. |
| La aguja se mueve lateralmente | La brújula se encuentra cerca de un borde donde el campo se curva | Realiza la prueba cerca del centro de la superficie del poste. |
| La dirección cambia cuando la brújula se desplaza por la superficie | Posible magnetización multipolar | Utiliza un detector de postes adecuado o un método de cartografía de campo controlado. |
| La aguja se comporta de forma diferente según el lugar en el que se encuentre | Acero, imanes o equipos eléctricos cercanos | Despeja la zona de prueba y repite la operación. |
| Ambas opciones parecen dar resultados similares | Es posible que la orientación de la prueba o la ubicación del poste sean incorrectas | Vuelve a comprobar el esquema de magnetización y la geometría de la prueba. |
Una brújula resulta muy útil para imanes sencillos en forma de barra, bloque, disco o cilindro que tengan un polo norte y un polo sur. Sin embargo, no es tan adecuada para imanes multipolares muy próximos entre sí ni para conjuntos magnéticos completos.

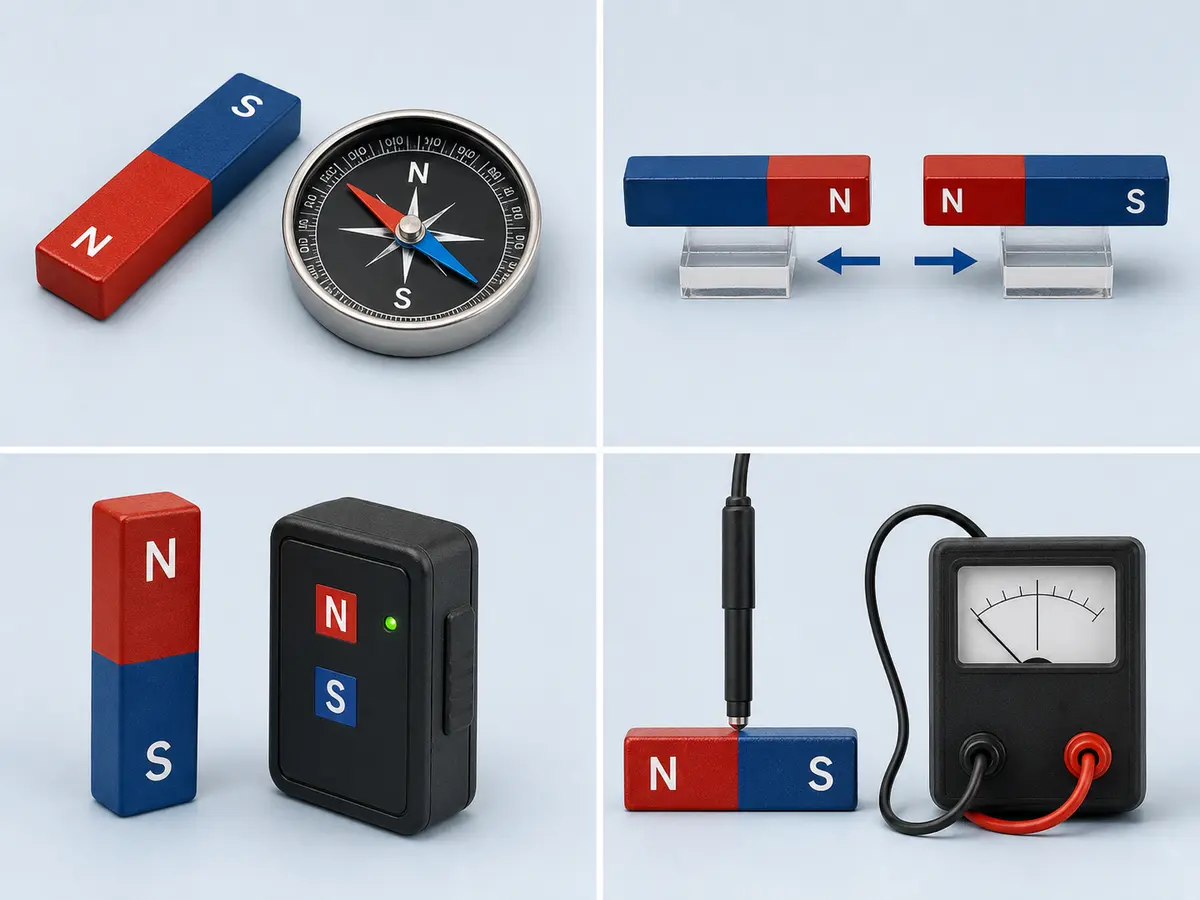

¿Qué otros métodos permiten identificar los polos de un imán?
Utiliza un imán cuyos polos se conozcan
Un imán de referencia verificado puede determinar la polaridad de otro imán.
Acerca su polo norte conocido hacia la superficie que se está analizando:
- Si los imanes se repelen, la superficie sometida a la prueba también es el norte.
- Si se sienten atraídos y ya se ha confirmado que la pieza sometida a la prueba es un imán, es probable que la superficie sometida a la prueba sea el polo sur.
La repulsión es el resultado más claro, ya que el acero ferromagnético no magnetizado también puede ser atraído por cualquiera de los polos de un imán permanente. Por lo tanto, la atracción por sí sola no puede demostrar que una pieza metálica desconocida tenga una polaridad magnética concreta.
Utiliza un identificador electrónico de postes
Un identificador electrónico de polos puede mostrar «N» o «S» cuando se coloca cerca de una superficie magnética. Puede resultar más rápido que una brújula a la hora de comprobar muchos imanes sencillos.
No obstante, la distancia de detección, el sistema de visualización y el rango de campo adecuado dependen del dispositivo. Comprueba el detector comparándolo con un poste de referencia conocido y sigue las instrucciones del manual antes de utilizarlo para la recepción o la inspección de producción.
En el caso de polos muy próximos entre sí, comprueba que el área del sensor sea lo suficientemente pequeña como para distinguir el patrón de polos requerido.
Utiliza un medidor de Gauss o una sonda de Hall
Un medidor de gauss mide la densidad de flujo magnético en el punto donde se encuentra la sonda. Una lectura con signo también puede indicar la dirección del campo, pero solo cuando se conocen los siguientes datos:
- Dirección de detección de la sonda.
- Convención de signos de los instrumentos.
- Orientación de la sonda.
- Lugar de la medición.
- Distancia o espacio libre respecto al imán.
- Procedimiento de puesta a cero y comprobación del funcionamiento.
No des por sentado que un valor positivo siempre indica el norte ni que un valor negativo siempre indica el sur. El resultado depende de cómo defina el fabricante la dirección positiva de detección de la sonda.
Un medidor de campo gaussiano resulta más útil que una brújula cuando el comprador debe comprobar tanto la dirección del campo como un valor específico del campo magnético. Es necesario definir las condiciones de ensayo si la lectura se utiliza para la aceptación.
¿Sabes usar un smartphone?
El magnetómetro de un smartphone puede mostrar los cambios en la intensidad y la dirección del campo magnético, pero los sensores, los sistemas de coordenadas y las aplicaciones de los teléfonos varían.
Puede resultar útil para un experimento básico, pero no debería ser el único método para la inspección de la producción, la aceptación de lotes o la toma de decisiones relacionadas con la seguridad en el montaje.
¿Puedes colgar el imán libremente?
Un imán en forma de barra ligero, suspendido de manera que pueda girar libremente, suele alinearse aproximadamente con el campo magnético terrestre. El extremo que apunta hacia el norte geográfico se denomina polo norte magnético.
Este método es sencillo, pero es sensible a la presencia de metales cercanos, otros imanes, el movimiento del aire y la fricción de la suspensión. Resulta más adecuado para fines de demostración que para una inspección controlada.

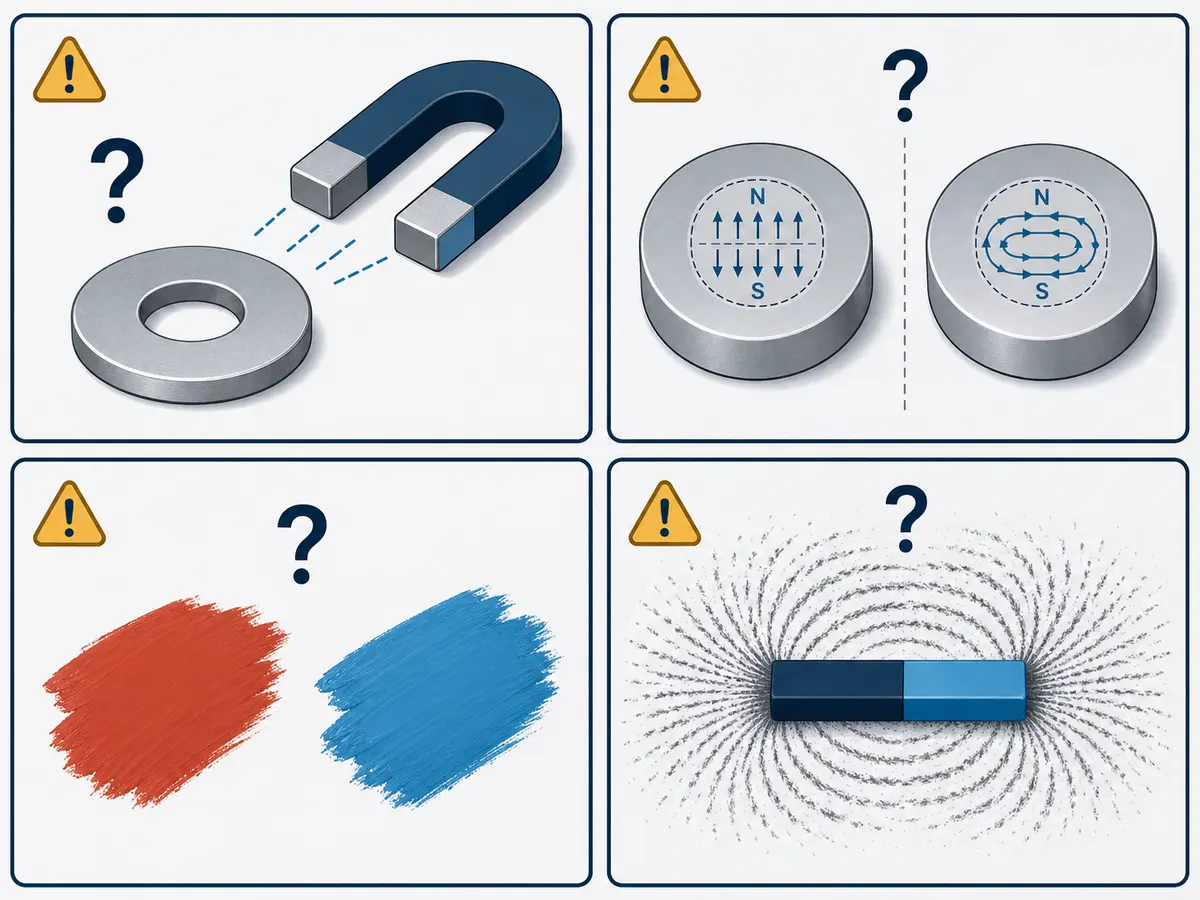

¿Qué métodos no permiten identificar de forma fiable el norte y el sur?
Atracción de acero
Un objeto de acero puede sentirse atraído por cualquiera de los dos polos. No permite determinar si la superficie sometida a la prueba es el norte o el sur.
Color del imán
La pintura roja y la azul son convenciones habituales en el ámbito educativo, pero no existe ninguna regla universal que establezca que todo extremo rojo sea el norte o que todo extremo azul sea el sur.
El color del recubrimiento tampoco indica la polaridad del imán. El níquel, el zinc, el epoxi y otros recubrimientos se eligen en función de los requisitos de protección o de aplicación, y no como un código universal de polaridad.
Forma del imán
La forma de un imán no determina su dirección de magnetización. Dos imanes de disco con las mismas dimensiones pueden estar magnetizados axialmente, diametralmente o siguiendo un patrón multipolar personalizado.
Comprueba siempre por separado la dirección de magnetización.
Limaduras de hierro y película magnética de visualización
Las limaduras de hierro pueden mostrar la configuración general del campo magnético, pero no indican si una zona corresponde al norte o al sur.
La película magnética estándar puede ayudar a revelar los límites de los polos y los patrones del campo magnético, pero no debe considerarse automáticamente como un indicador de N/S. Algunos productos indicadores especializados funcionan de manera diferente, por lo que es necesario consultar su documentación.

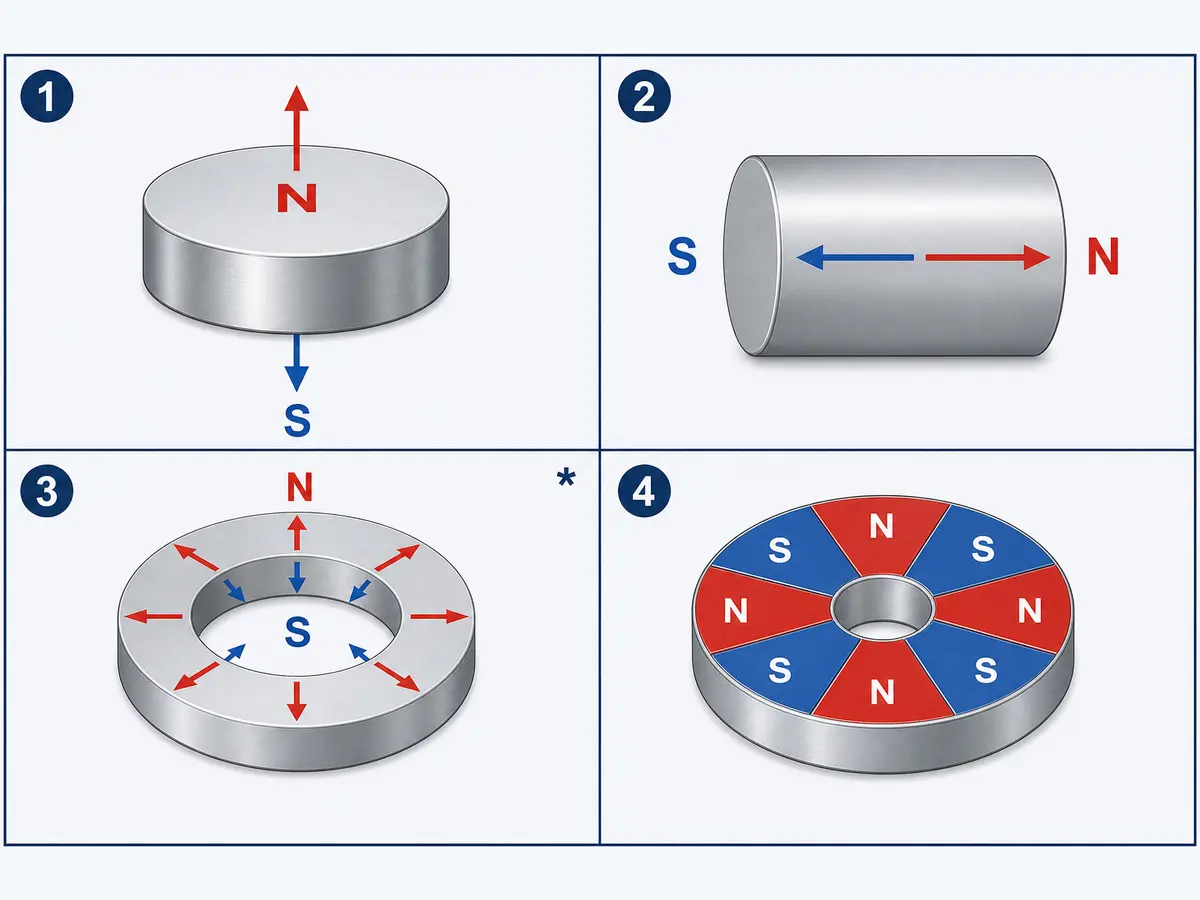

¿Cómo influye la dirección de la magnetización en la ubicación de los polos?
La ubicación de los polos depende de la dirección de la magnetización, y no solo de la forma física del imán.
| Patrón de magnetización | Ubicación típica de un poste | Limitación importante |
|---|---|---|
| Axial | Caras planas opuestas | Es habitual en discos, anillos y cilindros, pero aún así hay que confirmarlo con el plano. |
| Diametral | Lados opuestos a lo largo del diámetro | Común en algunos cilindros, imanes de sensor y rotores. |
| Radial | En algunos diseños, las circunferencias interior y exterior | Los anillos segmentados y multipolares pueden presentar diferentes patrones de orientación. |
| Multipolar | Zonas polares alternas en una o más superficies | Para determinar el número de postes, la distancia entre ellos y su secuencia, es necesario disponer de un plano o un mapa del terreno. |
| Conjunto magnético a medida | Depende de la disposición de los imanes | Es posible que el campo externo no coincida con la orientación aparente de uno de los imanes visibles. |
A anillo magnético no se magnetiza automáticamente de forma radial. Muchos imanes anulares están magnetizados axialmente, con los polos norte y sur situados en las dos caras planas del anillo.
Para imanes de neodimio personalizados, el dibujo debería especificar la dirección de la magnetización, en lugar de basarse en nombres de formas como «disco», «anillo» o «bloque».
¿Por qué es importante la polaridad de los imanes en un montaje?
En el caso de un imán que simplemente atrae una placa de acero no magnetizada, la orientación del norte frente al sur puede que no afecte a la función básica de sujeción.

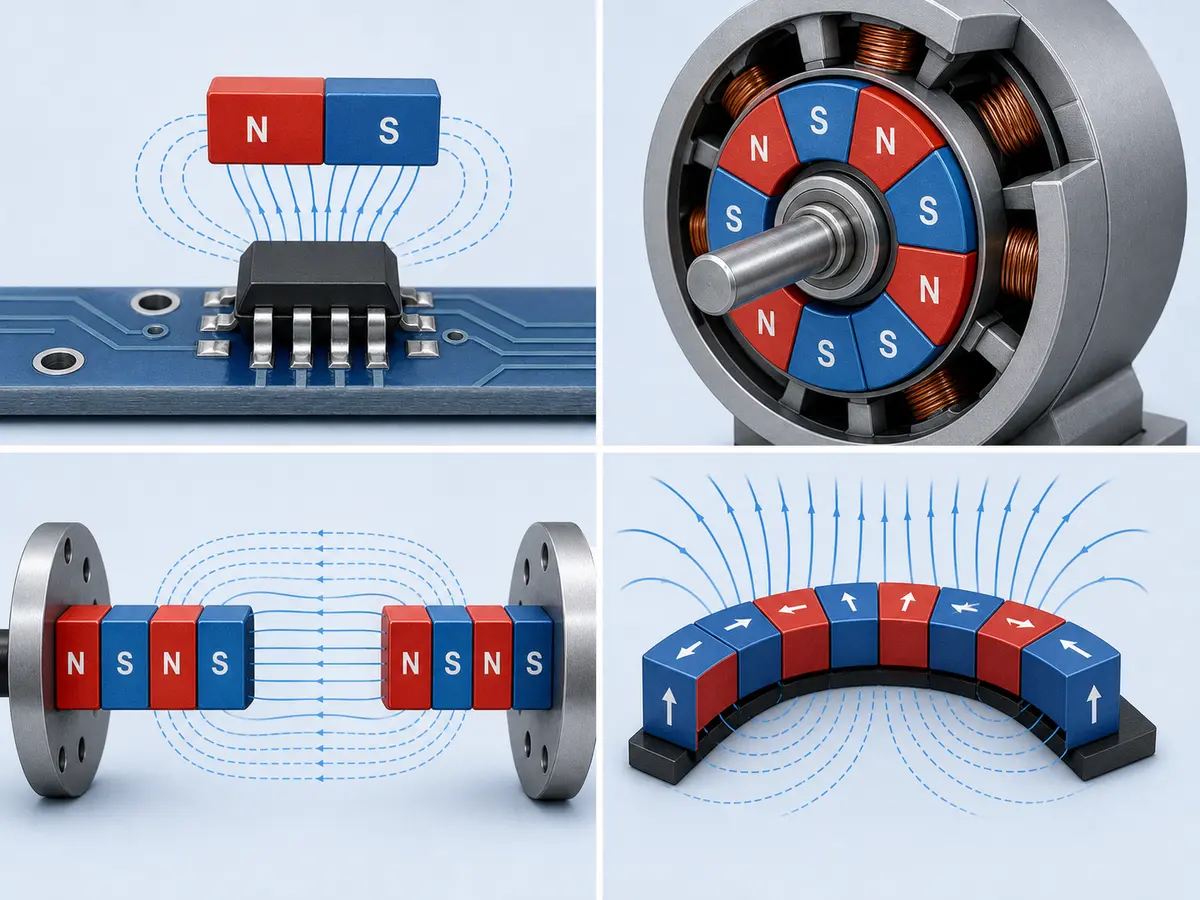

La polaridad cobra importancia cuando el imán interactúa con:
- Otro imán permanente.
- Un sensor Hall o un codificador magnético.
- El rotor o el estator de un motor.
- Un acoplamiento magnético.
- Un anillo multipolar.
- Una matriz de Halbach.
- Un sistema de detección sensible a la polaridad.
Si se instala un imán en la dirección incorrecta, la atracción puede convertirse en repulsión, invertirse la respuesta de un sensor o alterarse el patrón de campo previsto.
Para estas aplicaciones, el requisito no debe indicarse únicamente como “magnetizado”. El plano o la especificación deben definir la dirección requerida, la disposición de los polos y el método de aceptación.

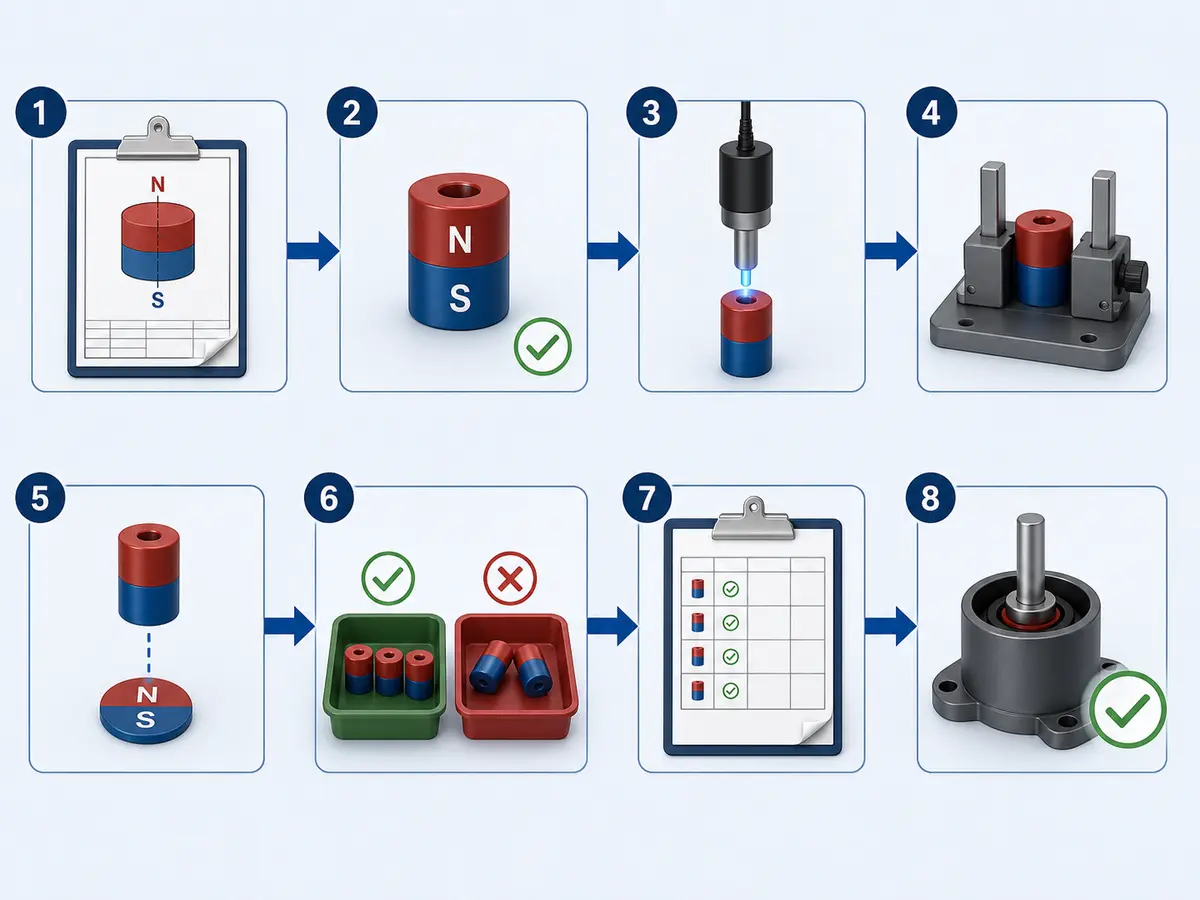

¿Cómo deben los compradores comprobar la polaridad en un lote?
- Confirma la revisión aprobada del plano.
- Determina si la aceptación se refiere a la identidad N/S, la secuencia de polos, el valor del campo o la respuesta funcional.
- Establecer un imán patrón verificado o una referencia homologada.
- Selecciona un detector adecuado para el tamaño y la separación de los postes.
- Define la posición, la orientación y la distancia de la prueba.
- Utiliza una plantilla cuando sea importante que el posicionamiento sea repetible.
- Marca o separa las piezas inspeccionadas para evitar que se mezclen.
- Anota los resultados y las piezas no conformes.
- Siempre que sea posible, utiliza las marcas de orientación o medidas para evitar errores durante el montaje.
- Realiza una comprobación funcional cuando la polaridad por sí sola no garantice el correcto funcionamiento del conjunto.
Un registro de inspección útil puede incluir:
- N.º de referencia.
- Revisión del dibujo.
- Se requiere un polo o una secuencia de polos.
- Lugar de la prueba.
- Orientación de los accesorios.
- Identificación del instrumento o de la referencia.
- Resultado.
- Fecha e inspector.
Si el valor del campo magnético es un criterio de aceptación, defina también la sonda, el entrehierro, la dirección de medición y el rango permitido. Un plan documentado también puede facilitar la comunicación con el proveedor. gestión de la calidad equipo.
¿Cuál debería ser exactamente el criterio de aceptación?
“Comprobar la polaridad del imán” puede resultar demasiado impreciso para un plano de producción o una orden de compra.
Elige la base de aceptación que se ajuste a la solicitud:
| Condiciones de aceptación | Adecuado cuando |
|---|---|
| Solo identidad N/S | Un imán sencillo debe montarse en la orientación correcta. |
| Número y secuencia de los postes | Un anillo multipolar, un rotor o un imán de codificador deben seguir un patrón definido. |
| Lectura del campo magnético | Un componente de campo determinado debe medirse en una ubicación y con una separación controladas. |
| Mapa del terreno | Los límites de los postes o la distribución de los campos son importantes en toda una superficie o zona de trabajo. |
| Respuesta funcional | El imán debe funcionar correctamente con un sensor, un motor, un acoplamiento o un conjunto completo. |
Una prueba de polaridad no demuestra automáticamente que el campo magnético sea lo suficientemente intenso para la aplicación. Del mismo modo, una sola lectura del campo en la superficie puede no garantizar el rendimiento en el entrehierro real de trabajo.

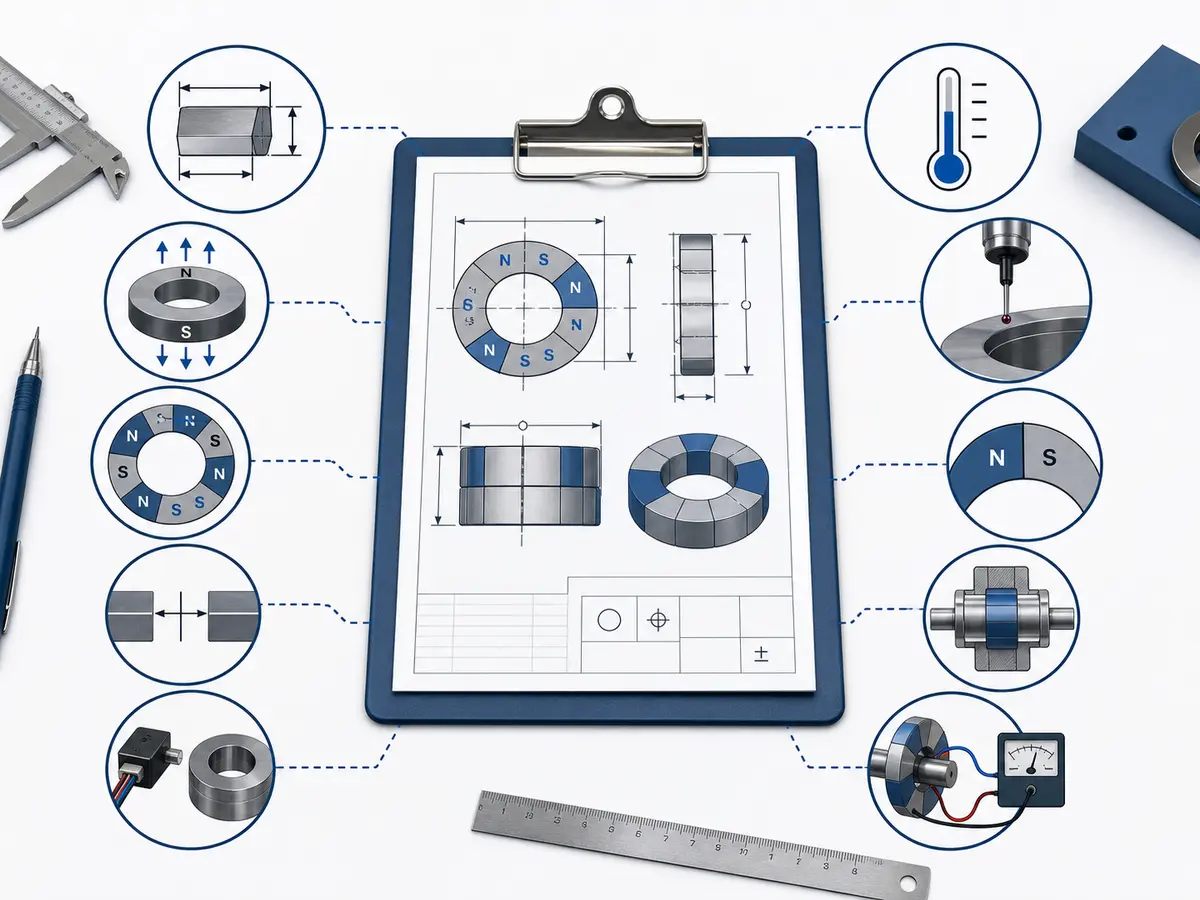

¿Qué información debe incluirse en una solicitud de presupuesto?
En el caso de un imán personalizado o sensible a la polaridad, indique:
- Material y grado del imán, si ya se han seleccionado.
- Dimensiones y tolerancias completas.
- Dirección de magnetización.
- Número de polos.
- Secuencia de polos o paso entre polos requeridos.
- Ubicación del balizamiento.
- Orientación para el montaje.
- Distancia de trabajo o espacio de aire.
- Información sobre el imán de acoplamiento, el componente de acero o el sensor.
- Temperatura de funcionamiento.
- Método de inspección obligatorio.
- Tanto si la aceptación se basa en la identidad N/S, el valor del campo, el mapa del campo o la respuesta funcional.
- Si la marca del poste debe permanecer visible tras el montaje.
Si resulta difícil describir con palabras el patrón de magnetización, incluye un dibujo a escala, un boceto o una muestra.
OSENC puede revisar planos, bocetos, muestras y requisitos de aplicación para ayudar a aclarar la dirección de magnetización, la disposición de los polos y el método de verificación adecuado. La simulación magnética puede servir de apoyo en la evaluación del diseño de conjuntos complejos, pero sigue siendo necesaria una inspección física para confirmar las piezas de producción reales.
Preguntas frecuentes
¿El extremo rojo de un imán siempre es el norte?
No. El rojo y el azul son colores habituales en la formación, pero no constituyen normas universales de fabricación. Comprueba el poste en lugar de fiarte del color.
¿Pueden las limaduras de hierro indicar cuál es el polo norte?
Las limaduras de hierro muestran un patrón de campo magnético, pero no permiten identificar qué región es el norte o el sur.
¿Puede un objeto de acero determinar la polaridad de un imán?
No. El acero puede ser atraído por cualquiera de los dos polos y, por lo tanto, no puede distinguir el norte del sur.
¿Dónde están los polos de un imán anular?
Depende de la dirección de magnetización. Un anillo magnetizado axialmente suele tener polos en sus dos caras planas. Algunos diseños radiales pueden presentar circunferencias interior y exterior opuestas, mientras que los anillos multipolares contienen varias regiones de polos alternados.
¿Puede un medidor de Gauss distinguir el norte del sur?
Puede indicar la dirección del campo cuando se conocen la orientación de la sonda y la convención de signos del instrumento. Sin esas condiciones, un número positivo o negativo no tiene un significado fiable en cuanto a los polos norte y sur.
¿Puede un teléfono identificar los polos de un imán?
Un teléfono puede detectar cambios en el campo magnético, pero no es una herramienta fiable para la inspección de la producción, ya que los sensores y las aplicaciones varían.
¿Cada fragmento de un imán roto tiene polos norte y sur?
Sí. Al romper un imán permanente normal, se forman fragmentos más pequeños que siguen comportándose como imanes con polos norte y sur. No se crea un polo magnético aislado.
¿Necesitas ayuda para confirmar un patrón de magnetización personalizado?
En el caso de un imán simple de dos polos, puede bastar con una brújula o un imán de referencia verificado. Para imanes multipolares, rotores, imanes sensores, acoplamientos magnéticos u otros conjuntos, especifique la configuración de polos y el método de verificación antes de la producción.
OSENC puede analizar tus planos, bocetos, muestras o requisitos de aplicación para ayudarte a aclarar la dirección de magnetización y el método de inspección.
Comente sus necesidades de magnetización
Ben — OSENC
Ben cuenta con más de 10 años de experiencia en el sector de los imanes permanentes y trabaja en OSENC desde 2019. Se dedica principalmente a los imanes NdFeB a medida, los accesorios magnéticos y los conjuntos magnéticos.
Ayuda a los clientes a aclarar los requisitos relativos a los materiales, los recubrimientos, la magnetización, los ensayos y la producción, lo que reduce las dificultades de comunicación y las repeticiones innecesarias de muestras.
