Guida comparativa tecnica
Magnete permanente o elettromagnete: quale fonte di campo magnetico è più adatta al tuo progetto?
Se si confrontano un magnete permanente e un elettromagnete, la differenza fondamentale è questa: un magnete permanente genera un campo magnetico senza alimentazione elettrica continua, mentre un elettromagnete convenzionale crea il proprio campo magnetico quando la corrente attraversa una bobina. Nella progettazione concreta di un prodotto, la domanda più pertinente è se sia necessario un campo costante, un campo commutabile elettricamente, una forza regolabile o uno stato di ritenuta definito in assenza di alimentazione.

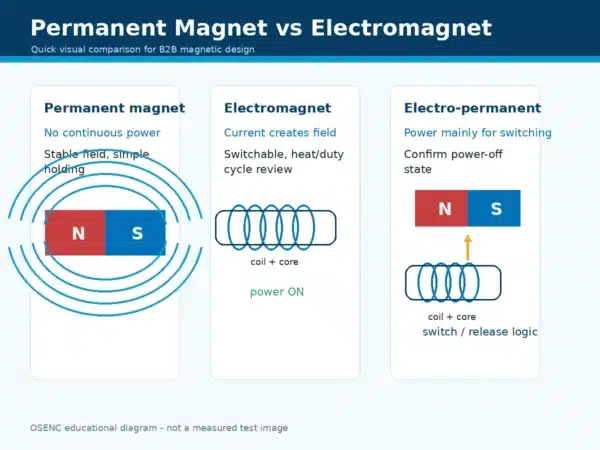

Magnete permanente vs elettromagnete: confronto rapido

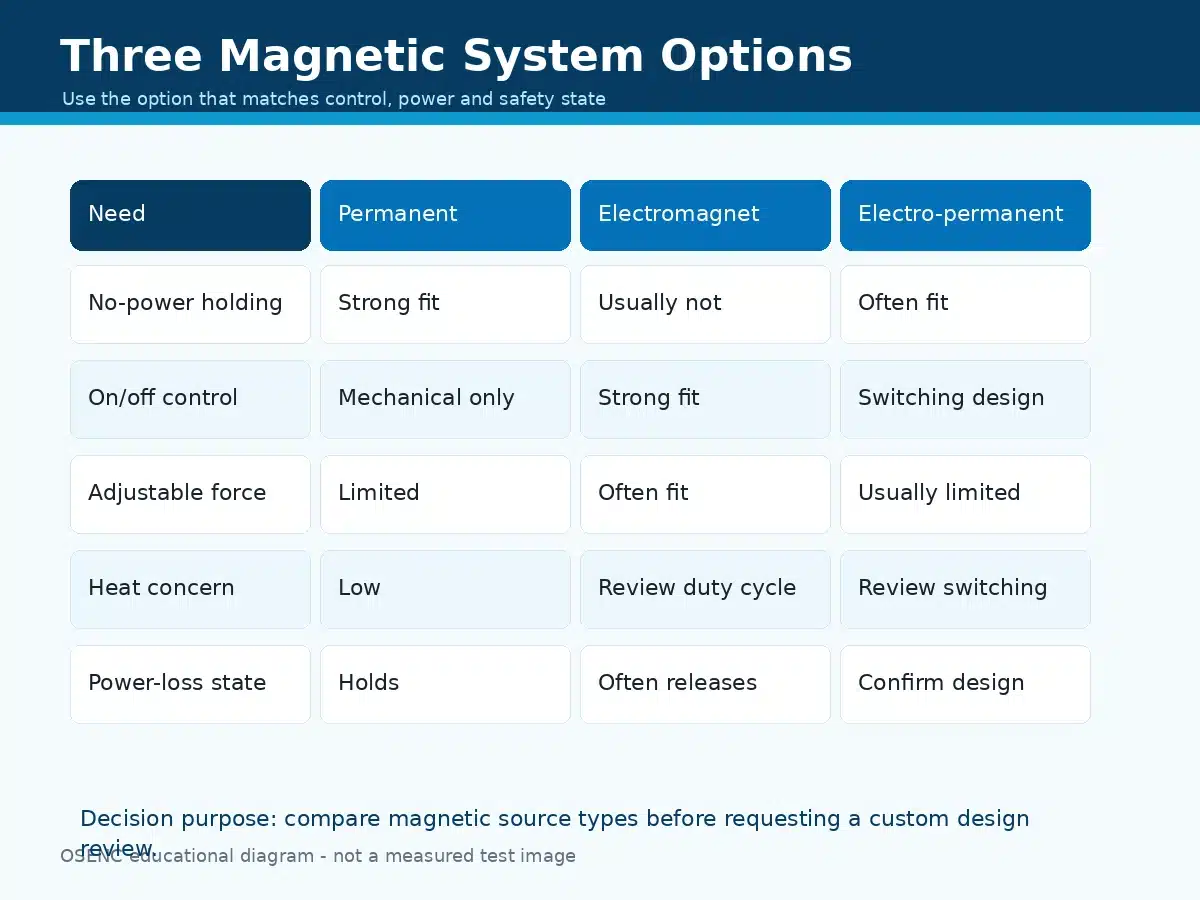

Per un progetto ingegneristico, il confronto dovrebbe includere tre opzioni: magnete permanente, elettromagnete convenzionale e magnete elettropermanente. Ciascuna opzione può risultare adeguata se soddisfa i requisiti relativi alla distanza di lavoro, al controllo, all’alimentazione, al materiale di destinazione e alla sicurezza.
| Fattore | Magnete permanente | Elettromagnete convenzionale | Magnete elettropermanente |
|---|---|---|---|
| Energia necessaria per mantenere la forza magnetica | Assenza di alimentazione continua | Di solito richiede un'alimentazione continua | Di norma, l'alimentazione viene utilizzata principalmente per la commutazione o lo sgancio, a seconda del progetto |
| Controllo sul campo | Non regolabile elettricamente durante il normale utilizzo | Può essere commutato e spesso regolato in base alla corrente | Commutabile, ma il metodo di controllo dipende dalla struttura |

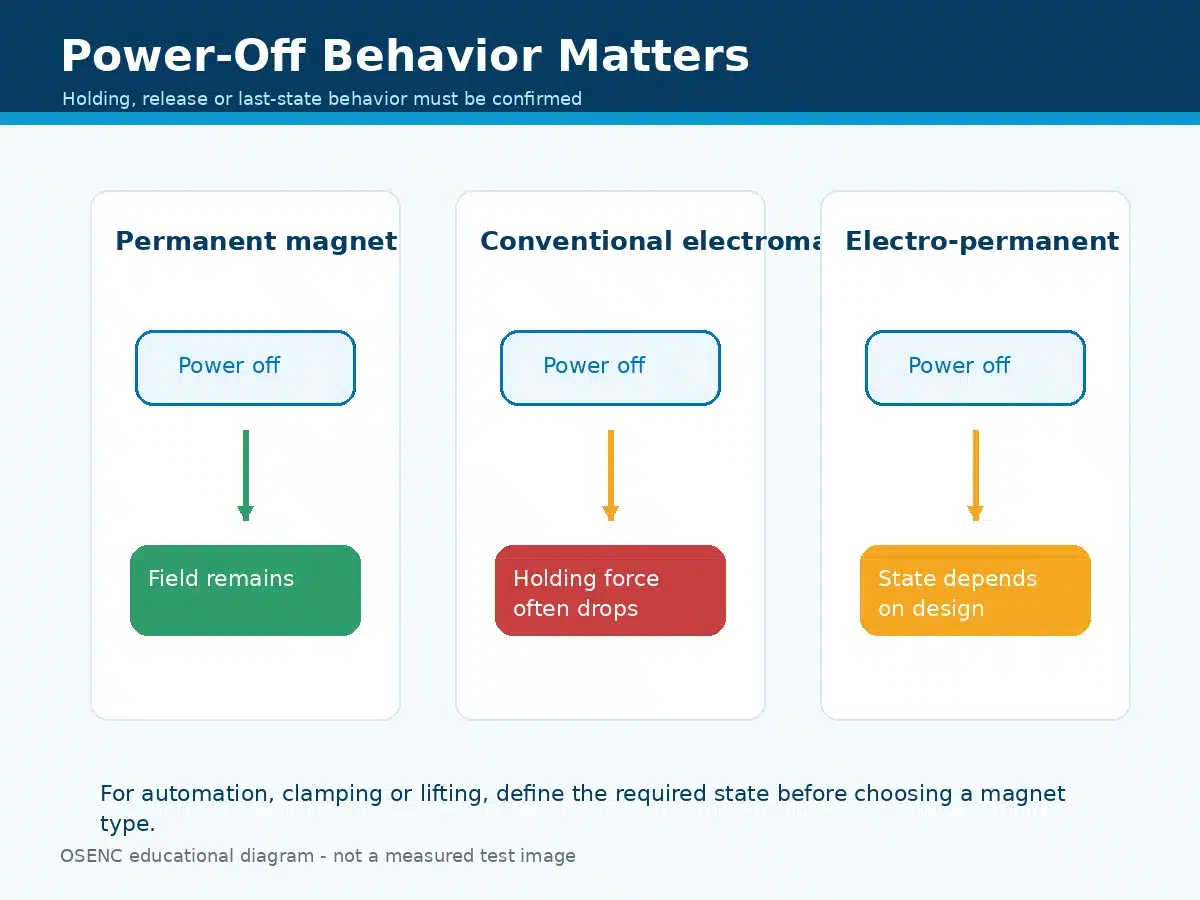

| Comportamento allo spegnimento | Mantiene il campo magnetico | Di solito perde la forza di tenuta quando viene interrotta l'alimentazione | A seconda del modello, potrebbe mantenere la forza di tenuta anche dopo la commutazione |
| Rischio di calore | Nessun riscaldamento della bobina | È necessario verificare il riscaldamento della bobina e il ciclo di funzionamento | In molti modelli il calore di mantenimento è inferiore, ma il sistema di commutazione deve ancora essere rivisto |
| Ideale per | Mantenimento costante, rilevamento, gruppi compatti, applicazioni senza alimentazione | Presa/rilascio, smistamento, controllo dell'automazione | Formulazione con un fabbisogno energetico continuo inferiore o a rilascio controllato |
| Rischio principale | Grado, forma, rivestimento, spazio d'aria o direzione di magnetizzazione errati | Surriscaldamento, alimentazione insufficiente, comportamento non sicuro in caso di interruzione di corrente | Errata interpretazione della logica di commutazione o dello stato di rilascio |
Che cos’è un magnete permanente?
Un magnete permanente è un materiale magnetico in grado di mantenere un campo magnetico senza alimentazione elettrica continua. Tra i materiali comunemente utilizzati per i magneti permanenti figurano il neodimio, la ferrite, lo SmCo e l'Alnico.
Per i consueti progetti B2B di OSENC, l'obiettivo principale è solitamente magneti al neodimio personalizzati e gruppi magnetici. Questi possono includere micromagneti, magneti di grandi dimensioni, magneti di alta qualità, forme irregolari, rotori di motori, accoppiamenti magnetici, array di Halbach e altri gruppi ingegnerizzati.
Un magnete permanente rappresenta solitamente il punto di partenza migliore quando il progetto richiede una forza magnetica stabile in uno spazio ridotto e non necessita di commutazione elettrica.
Che cos'è un elettromagnete?
Un elettromagnete convenzionale utilizza la corrente elettrica che attraversa una bobina per generare un campo magnetico. In molti modelli, la forza magnetica può essere attivata o disattivata regolando l'intensità della corrente.
Ciò rende l'elettromagnete utile quando l'applicazione richiede operazioni di rilascio, controllo temporizzato, smistamento, sollevamento, presa o logica di automazione.
Il compromesso consiste nel fatto che è necessario valutare la bobina, l'alimentatore e il calore generato. Il ciclo di lavoro è importante perché l'alimentazione continua può generare calore e ridurre le prestazioni se il progetto non è dimensionato correttamente.
Che cos’è un magnete elettropermanente?
Un magnete elettropermanente è diverso da un elettromagnete convenzionale. In molti modelli, combina elementi a magnete permanente con un sistema di commutazione elettrica.
Ciò significa che l'energia elettrica può essere utilizzata principalmente per modificare lo stato magnetico o per rilasciare il pezzo, anziché per alimentare continuamente la forza di tenuta. Il comportamento esatto dipende dal design del prodotto.

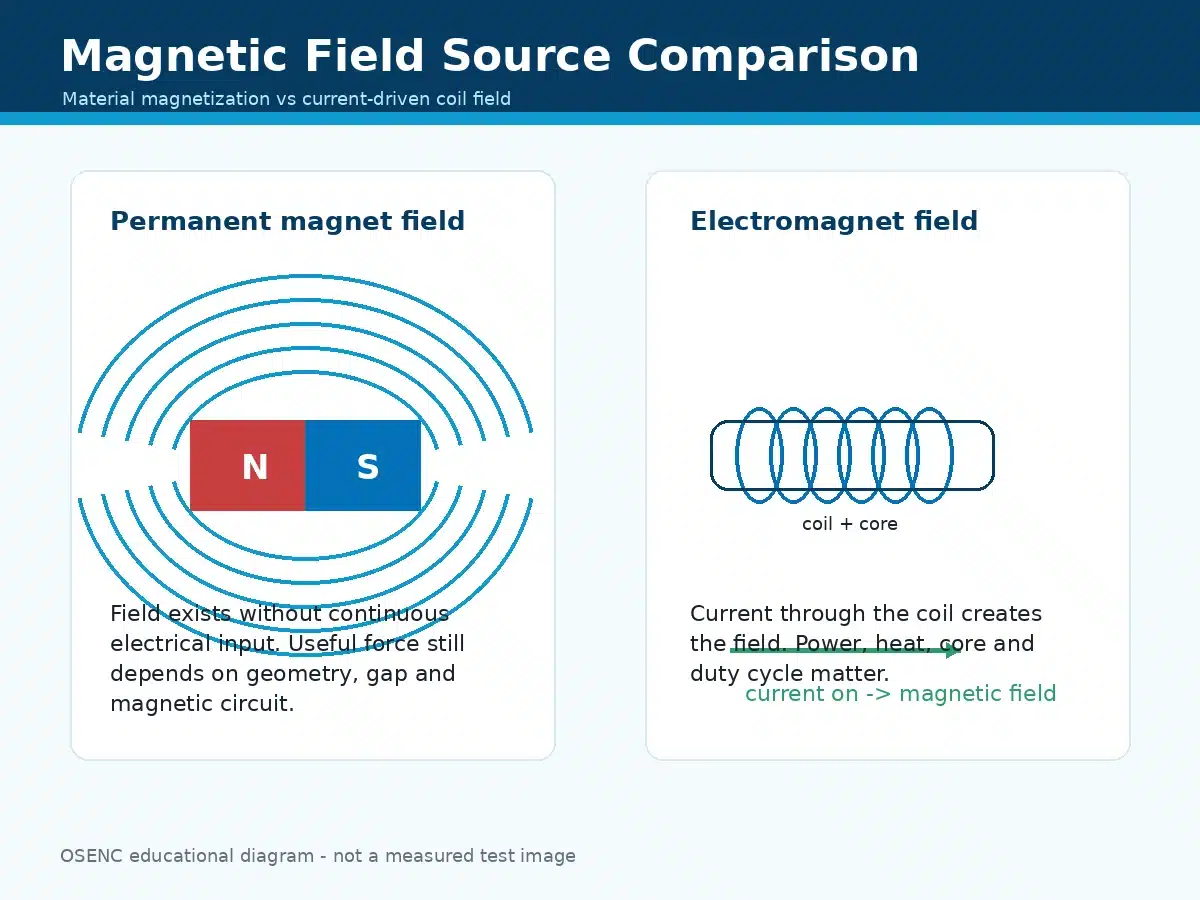

In che modo il campo magnetico è diverso?
Un magnete permanente genera un campo magnetico grazie al materiale di cui è composto e alla sua magnetizzazione. Il suo campo utile dipende dal grado di magnetizzazione, dalle dimensioni, dalla forma, dalla direzione di magnetizzazione, dalla disposizione dei poli, dallo spessore del rivestimento, dal traferro e dal circuito magnetico circostante.
Un elettromagnete genera il proprio campo magnetico grazie alla corrente. Il campo dipende dalla struttura della bobina, dalla corrente, dal numero di spire, dal materiale del nucleo, dall'area dei poli, dal calore e dall'alimentazione disponibile.
Ecco perché il confronto tra i campi magnetici non dovrebbe basarsi esclusivamente sul “tipo di magnete”. Un piccolo magnete permanente a stretto contatto può infatti offrire prestazioni migliori rispetto a un elettromagnete non adeguatamente abbinato. Un elettromagnete ben progettato può invece rivelarsi la scelta migliore quando è necessario commutare, regolare o rilasciare il campo.
Quando è opportuno scegliere un magnete permanente?
Scegliere un magnete permanente quando è necessario che il campo magnetico sia sempre disponibile anche in assenza di alimentazione.
Si tratta di una caratteristica comune a sensori, encoder, motori, accoppiamenti magnetici, dispositivi di fissaggio, dispositivi compatti, gruppi rotore e molti gruppi magnetici personalizzati.
| Requisito | Perché un magnete permanente potrebbe essere la soluzione giusta |
|---|---|
| Non è disponibile alimentazione continua | Il magnete funziona senza alimentazione elettrica. |
| Design compatto | Il NdFeB è in grado di garantire elevate prestazioni magnetiche in spazi ridotti. |
| È necessario un campo stabile | Utile per il rilevamento, il posizionamento e il fissaggio. |
| Riduzione del rischio legato al calore | Nessun calore proveniente dalla bobina durante il normale mantenimento della temperatura. |
| Montaggio semplice | Un numero inferiore di componenti elettrici potrebbe ridurre la complessità del sistema. |
Se il progetto richiede rilasci frequenti, una forza regolabile, l'azionamento a distanza o uno stato smagnetizzato controllato, potrebbe essere preferibile un'altra soluzione.
Quando è preferibile utilizzare un elettromagnete?
Spesso è preferibile ricorrere a un elettromagnete quando il campo magnetico deve essere controllato da una macchina, da un circuito o da un operatore.
Può rivelarsi utile per sistemi di prelievo e posizionamento, separatori, dispositivi di bloccaggio, sistemi di fissaggio automatizzati, meccanismi di sgancio, dispositivi di collaudo e applicazioni in cui il campo deve variare durante il funzionamento.
| Requisito | Perché l’elettromagnete potrebbe essere adatto |
|---|---|
| È necessario un comando di accensione/spegnimento | La corrente può controllare l'attivazione magnetica. |
| La regolazione della forza è utile | La corrente può essere regolata entro i limiti previsti dal progetto. |
| Il rilascio fa parte del processo | In molte configurazioni, il sistema può disattivarsi per consentire lo sgancio. |
| La tempistica dell'automazione è fondamentale | Il sistema magnetico può essere collegato a sensori e dispositivi di controllo. |
| È necessario il controllo della polarità | In determinati progetti, la direzione della bobina può influire sulla direzione del campo. |

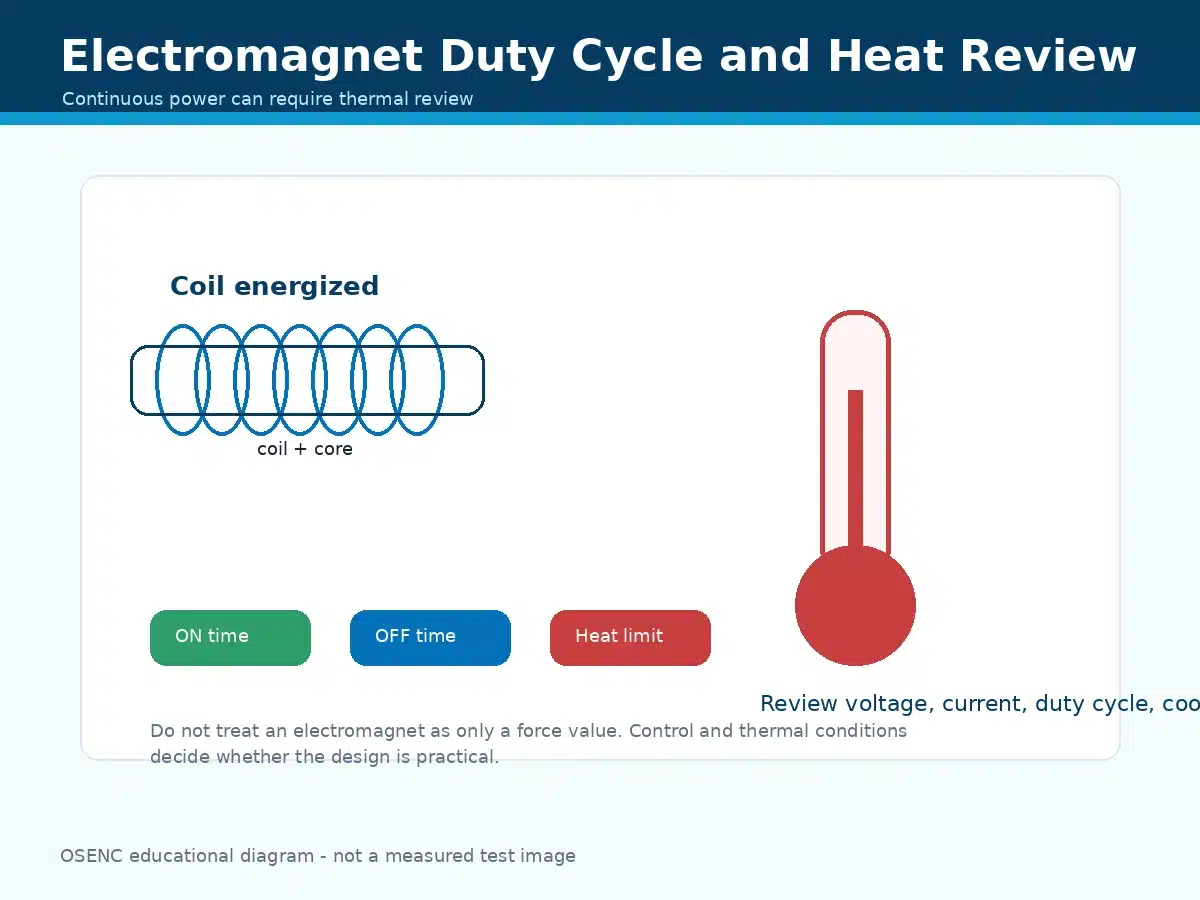

Tensione, corrente, stabilità dell'alimentazione, temperatura della bobina, ciclo di lavoro, spazio di installazione e stato di guasto: sono tutti fattori importanti.
Quando è opportuno utilizzare un magnete elettropermanente?
Un magnete elettropermanente può essere una soluzione opportuna quando il progetto richiede un fissaggio magnetico ma non è necessario che l'alimentazione rimanga attiva durante il fissaggio.
Ciò può rivelarsi utile in alcune applicazioni di serraggio, fissaggio, automazione o movimentazione. Può inoltre rivelarsi utile nei casi in cui il comportamento in caso di interruzione di corrente sia importante.
| Domanda | Perché è importante |
|---|---|
| Si tratta di un sistema a commutazione a impulsi, a mantenimento in posizione con alimentazione o a rilascio con alimentazione? | Determina la logica di controllo. |
| Cosa succede in caso di interruzione di corrente? | Fondamentale per la sicurezza e la progettazione dei processi. |
| Come viene gestito il rilascio? | Influisce sui tempi dell'automazione e sulla pianificazione dei backup. |
| Qual è il materiale di destinazione richiesto? | La forza magnetica dipende dal circuito magnetico. |
| Qual è il distanziamento consentito? | Anche piccoli spazi vuoti possono ridurre la forza di tenuta utile. |
Senza questi dettagli, un acquirente potrebbe scegliere il sistema magnetico sbagliato, anche se la forza nominale sembra interessante.
Quali fattori ingegneristici determinano la scelta?
La scelta concreta dipende dall'intero sistema magnetico, non solo dal nome del magnete.
| Fattore ingegneristico | Perché è importante | Cosa verificare |
|---|---|---|
| Funzione richiesta | Il mantenimento, il rilevamento, la coppia, il rilascio e la presa richiedono soluzioni progettuali diverse. | Cosa dovrebbe fare effettivamente il magnete? |
| Gap di lavoro | La forza magnetica varia notevolmente in funzione della distanza e della presenza di spazi non magnetici. | Spessore dell'intercapedine d'aria, del rivestimento, dell'adesivo, della copertura, della vernice o del distanziatore. |
| Materiale di destinazione | Il tipo di acciaio, lo spessore e le condizioni della superficie influiscono sulla forza. | Materiale, spessore, planarità, rivestimento, ruggine o vernice. |
| Condizioni di alimentazione | Gli elettromagneti richiedono un'alimentazione e un sistema di controllo adeguati. | Tensione, corrente, ciclo di lavoro e limite termico. |
| Stato di spegnimento | Questo potrebbe influire sulla sicurezza e sulla logica della macchina. | Mantenere, rilasciare o rimanere attivato dopo un'interruzione di corrente. |
| Metodo di prova | I valori della forza di trazione e del campo dipendono dalle condizioni di prova. | Piastra di prova, intercapedine d'aria, direzione, dispositivo di fissaggio e obiettivo di accettazione. |

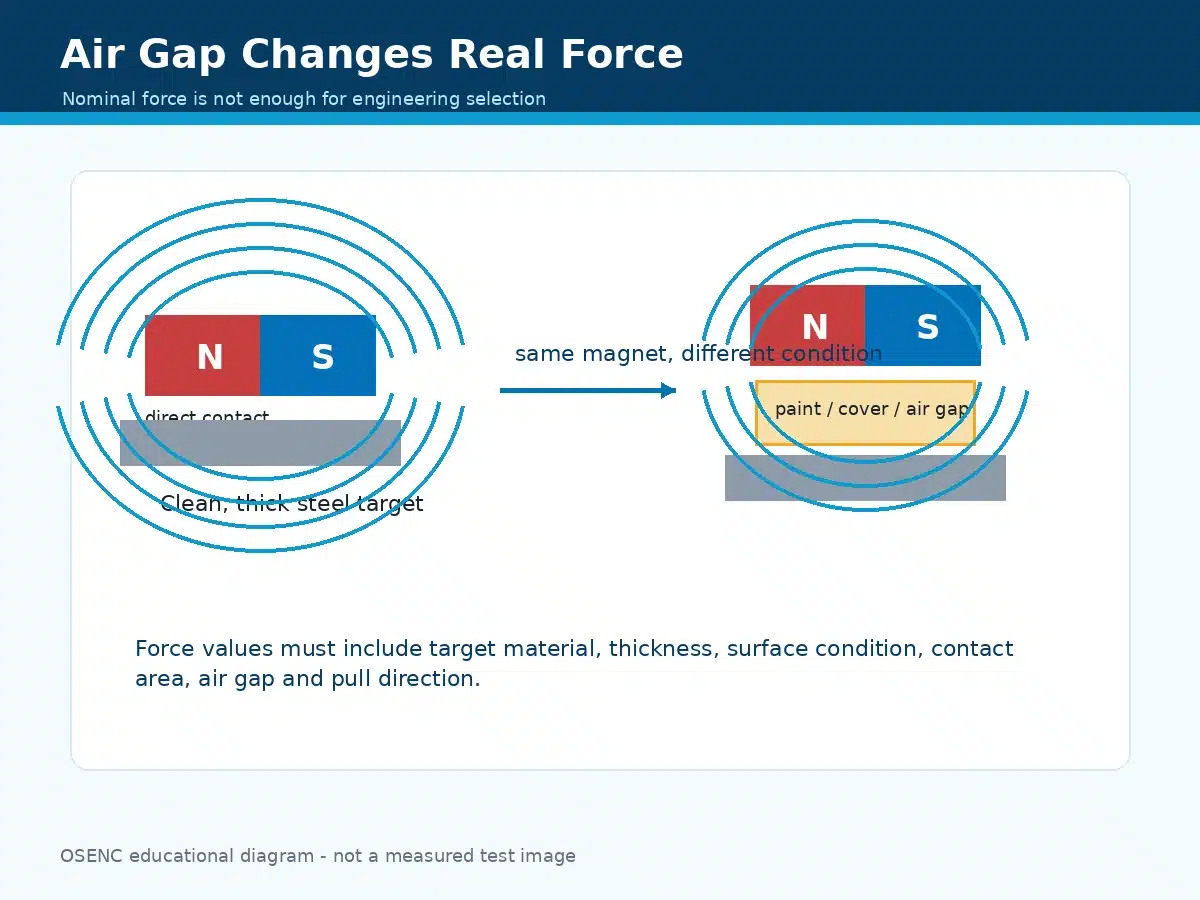

Perché la sola “potenza del magnete” può trarti in inganno
Molti acquirenti si chiedono quale sia più potente: un elettromagnete o un magnete permanente. Questa domanda è incompleta.
Un progetto magnetico efficace dovrebbe specificare la forza richiesta alla distanza di lavoro effettiva. Dovrebbe inoltre specificare la direzione della forza, il materiale di destinazione, l’area di contatto, il ciclo di funzionamento e il fattore di sicurezza.
Ad esempio, un magnete che sembra potente a contatto diretto con un pezzo di acciaio spesso e pulito potrebbe comportarsi in modo molto diverso se separato da un rivestimento in plastica, una superficie verniciata, uno strato adesivo o una parte curva.
Ecco perché OSENC richiede solitamente disegni, campioni o informazioni sulle condizioni di impiego prima di consigliare un magnete o un gruppo magnetico.

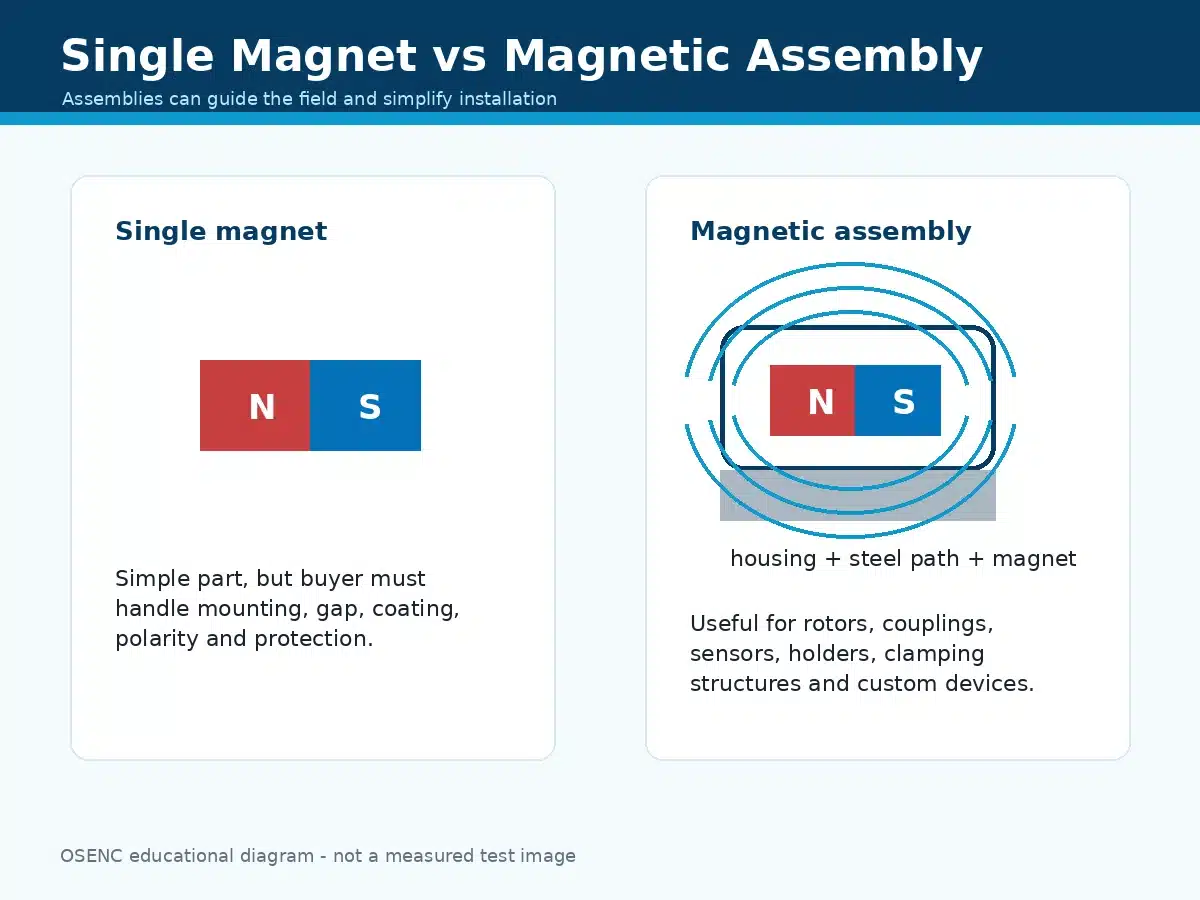

Un insieme di magneti potrebbe essere migliore di un singolo magnete?
Sì. In molti progetti B2B, la vera soluzione non è un unico elemento di richiamo.
Un gruppo magnetico può comprendere magneti, gioghi in acciaio, poli magnetici, alloggiamenti, alberi, adesivi, rivestimenti, elementi di fissaggio o una struttura di controllo. Queste parti possono orientare il campo magnetico e facilitare l'installazione del prodotto.
OSENC può aiutarti nella revisione magnete al neodimio requisiti, micro magnete vincoli e strutture magnetiche a livello di assemblaggio, quando un singolo componente a catalogo non è sufficiente.

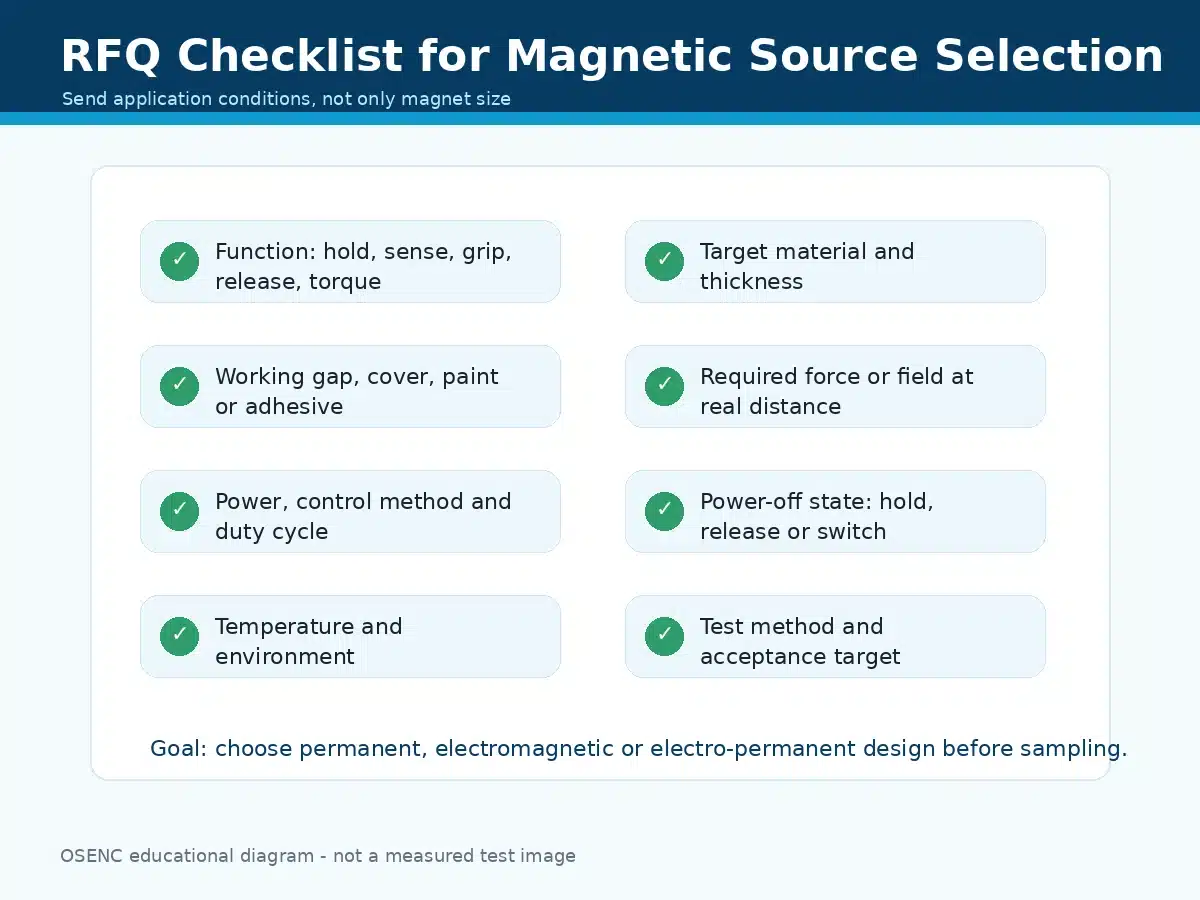

Lista di controllo per le richieste di preventivo: cosa inviare prima di scegliere?
Una buona richiesta di preventivo dovrebbe descrivere le condizioni di funzionamento, non solo le dimensioni del magnete.
| Informazioni sulla richiesta di preventivo | Perché è utile |
|---|---|
| Funzione dell'applicazione | Tenuta, rilevamento, coppia, presa, serraggio, rilascio o separazione. |
| Materiale di destinazione | Tipo di acciaio, spessore, stato della superficie e rivestimento. |
| Gap di lavoro | Spazio d'aria, spessore del rivestimento, strato adesivo o vernice. |
| Forza o campo richiesto | Forza di trazione, forza di tenuta, coppia o campo magnetico di riferimento. |
| Condizioni di alimentazione | Tensione, corrente, metodo di controllo e ciclo di lavoro disponibili. |
| Stato di spegnimento | Se il sistema debba mantenere la posizione, rilasciare o rimanere bloccato. |
| Ambiente | Umidità, corrosione, olio, polvere o esposizione all’aperto. |
| Requisiti di prova | Prova di trazione, verifica secondo Gauss, prova di assemblaggio o revisione della simulazione. |
Se la forza esatta non è nota, inviateci il disegno dell'applicazione e descrivete il funzionamento richiesto. OSENC può aiutarvi a valutare se per il vostro progetto sia più indicato un magnete permanente, un elettromagnete, un magnete elettropermanente o un gruppo magnetico personalizzato.
Errori comuni nel confronto tra magneti permanenti ed elettromagneti
La forza dipende dal materiale del bersaglio, dall'area di contatto, dallo spazio d'aria e dalla direzione di trazione.
Un elettromagnete convenzionale e un sistema elettropermanente possono comportarsi in modo molto diverso in caso di interruzione dell'alimentazione.
Prestazioni magnetiche superiori possono comportare un aumento dei costi, della fragilità, della sensibilità alla temperatura o dei rischi legati all'assemblaggio.
In che modo OSENC supporta la selezione personalizzata dei magneti
OSENC è specializzata nella produzione di magneti al neodimio e gruppi magnetici su misura, tra cui micro-magneti, magneti di grandi dimensioni, magneti di alta qualità, magneti di forma irregolare, rotori per motori, giunti magnetici, array di Halbach e altri prodotti magnetici su misura.
Per i progetti che prevedono l'uso di elettromagneti o magneti elettropermanenti, OSENC può fornire assistenza nella valutazione della struttura magnetica e dei requisiti applicativi, nonché nel determinare se sia più indicata una soluzione a magneti permanenti, a elettromagneti o ibrida.
A seconda del progetto, OSENC può fornire supporto nella revisione dei circuiti magnetici, nell’analisi FEA, nella discussione relativa all’assemblaggio e nelle prove quali il controllo dimensionale, la verifica del campo magnetico (in gauss), la prova di forza di trazione, il controllo del rivestimento o altre verifiche concordate. I valori specifici del prodotto, i parametri elettrici, la forza di tenuta e i risultati delle prove devono essere confermati sulla base del disegno effettivo, delle condizioni di prova e della revisione tecnica.
Per motivi ambientali o legati alle dimensioni, gli acquirenti possono anche consultare rivestimento del magnete al neodimio opzioni e OSENC’s gestione della qualità informazioni prima di inviare una richiesta di preventivo.
Fonti tecniche e limitazioni
Il presente articolo attinge a fonti esterne per quanto riguarda i principi fondamentali dell'elettromagnetismo, i limiti di progettazione dei magneti permanenti, le precauzioni relative al traferro e alle condizioni superficiali, nonché il comportamento dei magneti elettropermanenti. Non riporta dati specifici relativi a OSENC in merito a tensione, corrente, ciclo di lavoro, forza di tenuta, tempo di rilascio o casi di applicazione dei clienti, poiché tali dettagli non sono stati resi disponibili per uso pubblico.
- OpenStax / LibreTexts: Fonti dei campi magnetici
- Dipartimento dell'Energia degli Stati Uniti: La forza elettromagnetica
- Linee guida sui magneti / Guida alla progettazione dei magneti permanenti MMPA
- Manuale d'uso dei magneti di sollevamento Industrial Magnetics
- Magbat Europe: confronto tra magneti elettropermanenti
FAQ
Un elettromagnete è più potente di un magnete permanente?
Non necessariamente. Un elettromagnete convenzionale può essere progettato per esercitare una forza elevata e controllata, ma la forza utile dipende dal design della bobina, dalla potenza, dal calore, dall’area dei poli, dal traferro e dal materiale del bersaglio. Un magnete permanente può risultare più potente in un design compatto che non richiede alimentazione, purché la geometria e il circuito magnetico siano adeguati.
Un magnete permanente ha bisogno di elettricità?
No. Un magnete permanente non ha bisogno di corrente elettrica continua per mantenere il proprio campo magnetico.
Un elettromagnete funziona senza corrente?
Un elettromagnete convenzionale necessita normalmente di corrente per generare il proprio campo magnetico. Se l’alimentazione viene interrotta, la forza di ritenuta di solito diminuisce. Gli elettromagneti elettropermanenti sono diversi e devono essere valutati in base al loro specifico schema di commutazione.
Qual è il vantaggio principale di un magnete permanente?
Il vantaggio principale è la stabilità della forza magnetica senza necessità di alimentazione continua. Ciò consente di ridurre il cablaggio, il calore generato e la complessità dell'impianto elettrico.
Qual è il vantaggio principale di un elettromagnete?
Il vantaggio principale è il controllo. Il campo magnetico può spesso essere attivato, temporizzato o regolato tramite un comando elettrico.
Qual è il vantaggio principale di un magnete elettropermanente?
Il vantaggio principale è che molti modelli sono in grado di mantenere la forza magnetica senza che sia necessaria una potenza di mantenimento continua dopo la commutazione. Tuttavia, è necessario verificare il metodo di commutazione, lo stato di rilascio e il comportamento in caso di interruzione dell'alimentazione.
Qual è l'opzione migliore per l'automazione?
Dipende dal fatto che l'automazione richieda un mantenimento costante, un rilascio controllato, una forza regolabile, un basso livello di calore o uno stato di spegnimento definito. I magneti permanenti, gli elettromagneti e i magneti elettropermanenti possono tutti essere la soluzione giusta in sistemi diversi.
Cosa devo inviare a OSENC per la revisione?
Inviateci i disegni, il materiale di destinazione, la distanza di lavoro, la forza richiesta, la temperatura, lo spazio disponibile, le condizioni di alimentazione, il comportamento in caso di interruzione di corrente, la quantità di produzione e eventuali requisiti di collaudo. Se non siete sicuri di quale tipo di magnete sia più adatto, OSENC può aiutarvi a valutare le diverse opzioni prima di procedere con i campioni.
