I magneti al neodimio N52 sono magneti sinterizzati in NdFeB ad alta energia, utilizzati quando un circuito magnetico richiede un’elevata energia magnetica in uno spazio limitato. OSENC produce magneti N52 personalizzati a disco, blocco, anello e cilindro, nonché magneti realizzati secondo disegno, con dimensioni finali, magnetizzazione e rivestimento controllati e requisiti definiti di accettazione magnetica.
N52 viene scelto quando il progetto richiede un'elevata energia magnetica in un volume limitato del magnete. La tabella seguente costituisce un riferimento tecnico per la selezione del materiale N52 e non sostituisce il certificato del materiale utilizzato per un ordine di produzione. Quando una proprietà del materiale magnetico è un criterio di accettazione, OSENC la vincola alla specifica del materiale approvata per tale ordine.
| Proprietà | Riferimento tecnico per N52 | Come lo utilizza OSENC |
|---|---|---|
| Rimanenza, Br | 1,42–1,46 T | Utilizzato come riferimento a livello di materiale per la valutazione dell’N52 nel circuito magnetico. |
| Coercitività intrinseca, HcJ | Definito dalla specifica del materiale N52 approvata per l’ordine | Valutato quando la temperatura di esercizio o campi smagnetizzanti di verso opposto influiscono sulla scelta del grado; il valore accettato deve provenire dalla specifica del materiale di produzione. |
| Coercitività, HcB | Definito dalla specifica del materiale N52 approvata per l’ordine | Valutato insieme alla curva di smagnetizzazione e al punto di lavoro; l’accettazione è vincolata alla specifica del materiale di produzione. |
| Prodotto energetico massimo, (BH)max | 382–414 kJ\/m³ (48–52 MGOe) | Consente di soddisfare requisiti progettuali di elevata energia magnetica con un volume compatto del magnete. |
| Temperatura di esercizio | Non definito sulla sola base della designazione “N52” | Prima di definire in via definitiva il grado, vengono esaminate la temperatura continua, la temperatura di picco, la geometria, il punto di lavoro e la scheda tecnica del materiale approvata. |
Regola per il controllo del materiale: Br e (BH)max sono riportati qui come riferimenti ingegneristici per N52. HcB, HcJ e la capacità termica devono essere ricavati dalla specifica approvata del materiale di produzione, anziché essere dedotti dalla designazione del grado. Quando una proprietà del materiale costituisce un criterio di accettazione, includerla nella RFQ affinché possa essere fissata nell’ordine di produzione.
N52 indica la densità energetica del materiale, non un valore fisso in gauss o di forza di distacco. A parità di geometria del magnete e di circuito magnetico, N52 può offrire prestazioni magnetiche superiori rispetto a un grado NdFeB a minore energia. Le prestazioni del magnete finito dipendono comunque dalle dimensioni, dalla direzione di magnetizzazione, dal traferro, dall'area di contatto, dallo spessore dell'acciaio, dal percorso di ritorno magnetico e dal metodo di misurazione.
Definisce una classe di materiale NdFeB ad alta energia. È utile quando il progetto richiede più energia magnetica in un volume limitato del magnete.
Varia in funzione della geometria del magnete e della posizione della sonda. Il solo numero del grado non può essere convertito in un valore universale dell'induzione magnetica superficiale espresso in gauss.
Deve essere riferita a una controparte in acciaio definita, alla condizione di contatto o di traferro, alla direzione di distacco e alla configurazione di fissaggio. Due magneti N52 possono avere forze di distacco molto diverse.
OSENC produce magneti al neodimio N52 personalizzati in funzione dei requisiti del gruppo finito, anziché considerare il numero del grado come una specifica completa. Geometria, magnetizzazione, rivestimento, condizioni operative e prestazioni magnetiche critiche vengono valutati congiuntamente prima della quotazione.
| Voce | Ambito produttivo di OSENC | Dati da definire nella richiesta di preventivo |
|---|---|---|

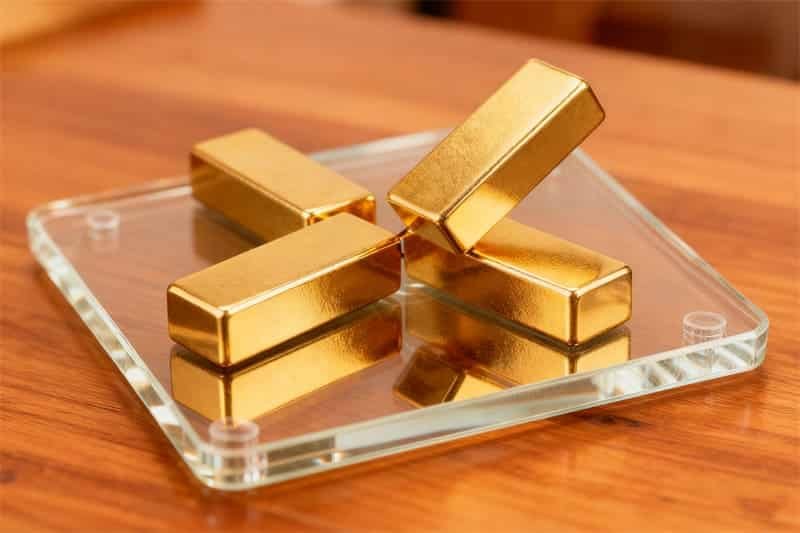

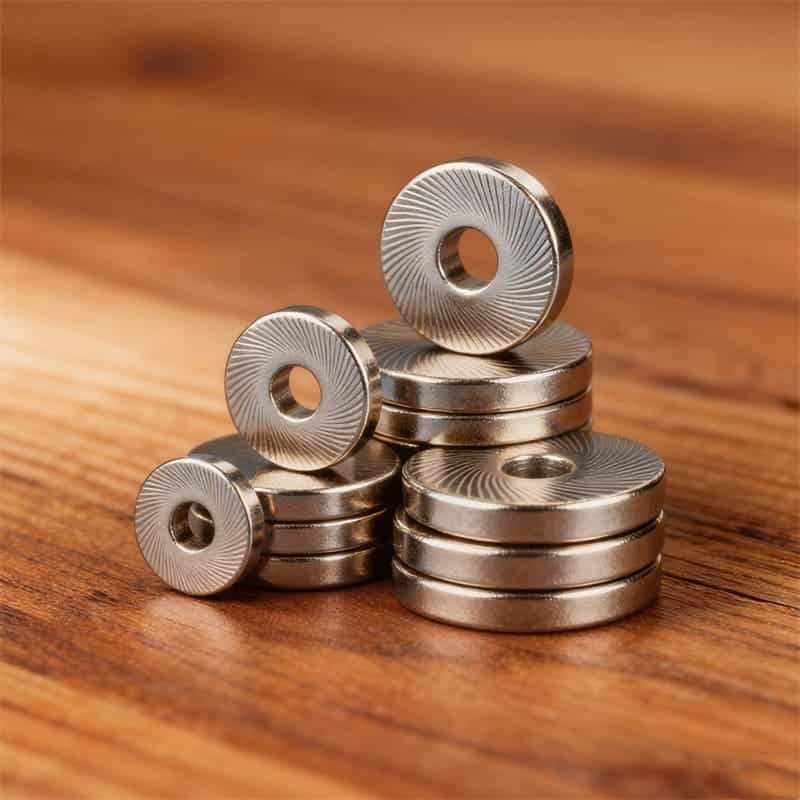

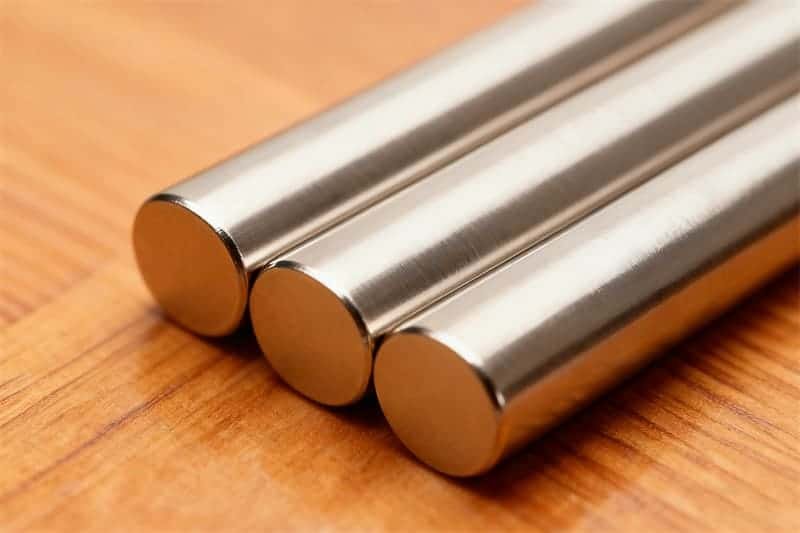

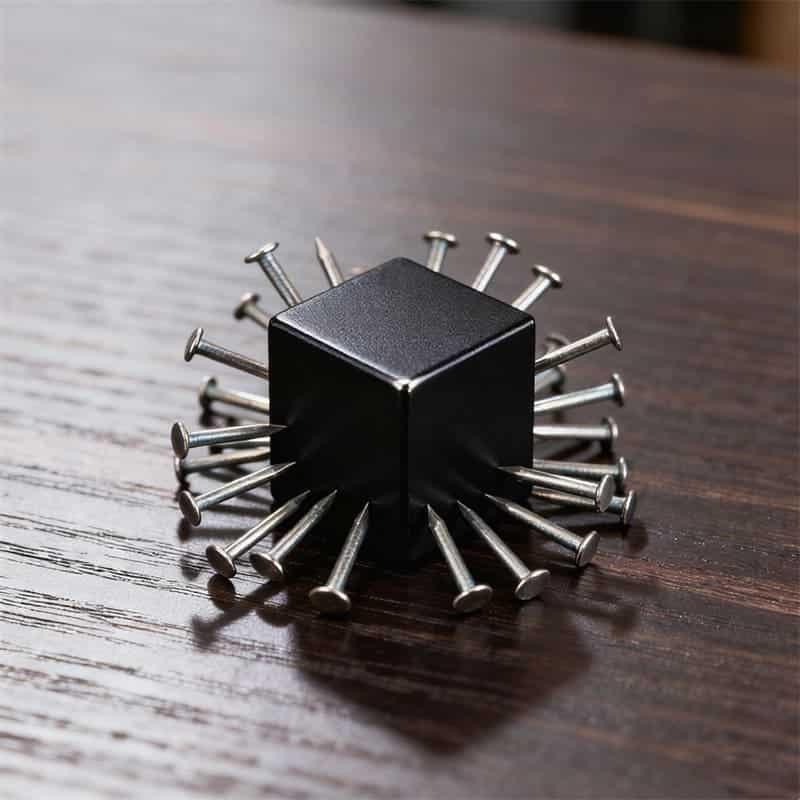

| Forma | Geometrie a disco, a blocco, ad anello, cilindriche e definite a disegno | Dimensioni finite, fori, raggi, smussi e interfacce critiche |
| Grado | N52 selezionato in base ai requisiti magnetici e operativi | Requisito N52 o prestazioni magnetiche obiettivo |
| Magnetizzazione | Configurazioni assiali, diametrali e definite dal disegno tecnico | Direzione di magnetizzazione o disegno della disposizione dei poli |
| Rivestimento | Ni-Cu-Ni, zinco, epossidico e cicli di rivestimento specifici per il progetto | Requisiti relativi a umidità, esposizione ad agenti chimici, processo di assemblaggio e aspetto |
| Dimensioni | Realizzato in conformità al disegno approvato del pezzo finito | Dimensioni nominali, tolleranze e interfacce con le parti accoppiate |
| Prestazioni magnetiche | I requisiti di flusso, forza di distacco o coppia possono essere correlati a condizioni definite | Valore obiettivo, posizione di misura e attrezzatura o geometria di esercizio |
Le prestazioni dell'N52 dipendono da fattori che vanno oltre il grado del materiale. OSENC controlla il magnete finito in base al disegno tecnico, alla magnetizzazione, al rivestimento e alle condizioni concordate di accettazione magnetica, affinché il componente sia definito per il gruppo effettivo e non soltanto dal nome del grado.
| Requisito | Controllo della produzione OSENC |
|---|---|
| Requisito del materiale | Il requisito N52 è collegato alla specifica del materiale approvata per l'ordine. |
| Dimensioni del pezzo finito | Le dimensioni nominali e le tolleranze critiche sono controllate in base al disegno approvato del pezzo finito. |
| Magnetizzazione | La direzione di magnetizzazione o la configurazione dei poli viene definita prima della produzione, affinché il magnete finito soddisfi i requisiti dell'assieme. |
| Induzione magnetica superficiale | Quando previsti, i requisiti critici relativi al flusso sono associati a una posizione di misura definita e alla geometria finale. |
| Forza di distacco | I requisiti critici relativi alla forza di distacco sono definiti considerando l'attrezzatura pertinente, le condizioni dell'acciaio, la direzione di distacco e le condizioni di traferro o contatto. |
| Rivestimento | La protezione superficiale viene scelta in funzione dell'esposizione alla corrosione, del metodo di assemblaggio e delle interfacce dimensionali finali. |
| Accettazione finale | Il disegno tecnico approvato e i criteri concordati di ispezione o accettazione magnetica costituiscono la base per la produzione. |
Queste risposte aiutano a stabilire se la designazione del grado soddisfa effettivamente il requisito del gruppo.
| Domanda dell’acquirente | Risposta breve | Significato tecnico |
|---|---|---|
| Il grado N52 è sempre più potente? | No. | A parità di geometria e circuito, una maggiore densità di energia può aumentare l’uscita magnetica, ma la forza finale dipende comunque dall’intero circuito magnetico. |
| N52 indica un valore fisso in Gauss? | No. | L'induzione magnetica superficiale varia in funzione della geometria, della magnetizzazione e della posizione di misura. |
| N52 corrisponde a una forza di distacco fissa? | No. | Per definire la forza di distacco occorre specificare il bersaglio in acciaio, la condizione di contatto o di traferro, la direzione di distacco e l'attrezzatura di prova. |
| N52 è sempre il grado migliore? | No. | N42, N45 o N48 possono rappresentare la scelta tecnica migliore quando lo spazio lo consente e l'obiettivo dell'assieme può essere raggiunto con un costo del materiale inferiore. |
| È possibile scegliere N52 in base alla sola temperatura? | No. | La coercitività, la geometria, il punto di lavoro e la specifica del materiale approvata determinano il margine termico disponibile. |
N52 è particolarmente utile quando una maggiore densità di energia magnetica risolve un effettivo vincolo di spazio o di prestazione. Rispetto a N42, N45 o N48, il grado superiore può fornire prestazioni utili quando il volume del magnete è limitato, ma non rappresenta automaticamente la scelta migliore se lo stesso requisito finale può essere soddisfatto modificando la geometria o il circuito magnetico.
| Condizione di progetto | Scelta OSENC di N52 |
|---|---|
| Volume del magnete limitato | Preferire N52 quando il circuito richiede una maggiore energia magnetica nello spazio disponibile. |
| È determinante la massima energia per unità di volume | Preferire N52 quando il punto di lavoro consente al grado a maggiore energia di offrire un vantaggio utile in termini di prestazioni. |
| È accettabile un volume del magnete maggiore | Confrontare N42, N45 o N48 rispetto allo stesso obiettivo prestazionale finale prima di scegliere definitivamente N52. |
| Temperatura di esercizio più elevata | Verificare il punto di lavoro e valutare un grado a maggiore coercitività prima di presumere che N52 standard sia la scelta corretta. |
| Il costo è il fattore determinante del progetto | Ottimizzare la geometria del magnete e il percorso di ritorno in acciaio prima di sostenere il costo di una densità energetica che il gruppo non sfrutta. |
| Traferro ampio o percorso di ritorno in acciaio poco efficace | Migliorare innanzitutto il circuito magnetico; il solo aumento del grado potrebbe non consentire di ottenere le prestazioni finali richieste. |
Rispetto ai comuni metalli strutturali, l'NdFeB sinterizzato è fragile e sensibile alla corrosione. La densità energetica, la coercitività e il punto di lavoro magnetico di N52, nonché la protezione superficiale, devono pertanto essere considerati come decisioni progettuali distinte.
OSENC non assegna una temperatura massima di esercizio universale basandosi unicamente sulla designazione “N52”. Verifichiamo la temperatura continua, la temperatura di picco, la geometria del magnete, il punto di lavoro, l'esposizione alla corrosione, il metodo di assemblaggio e il rischio d'urto rispetto alla specifica del materiale approvata. Se l'applicazione richiede una coercitività o un margine termico maggiori, si modifica la scelta del grado o il circuito magnetico anziché imporre N52 standard nel progetto.
Per il trasporto aereo, il campo magnetico del collo imballato è considerato un requisito legato alla configurazione di spedizione. L'imballaggio e la schermatura vengono valutati in funzione della spedizione effettiva, anziché essere dedotti dal rivestimento o dalle dimensioni del magnete.
La domanda utile non è se un fornitore possa quotare “N52”, ma se il magnete finito sia controllato in funzione dell'assieme, del disegno e delle condizioni di accettazione. OSENC collega la specifica del materiale, le dimensioni finali, la magnetizzazione, il rivestimento e i controlli magnetici concordati, dalla RFQ fino alla specifica di produzione.
Le dimensioni finali, le interfacce critiche e la magnetizzazione vengono definite in base al disegno approvato del componente, anziché a una descrizione generica di un magnete standard a magazzino.
Quando il flusso, la forza di distacco o la coppia sono rilevanti, il valore target viene associato a una posizione di misura, un'attrezzatura o una geometria operativa definite, anziché essere indicato come valore isolato.
Grado, geometria, rivestimento e circuito magnetico vengono esaminati congiuntamente, affinché il grado N52 sia impiegato dove apporta un effettivo valore progettuale.
Prima della quotazione, OSENC esamina geometria, grado, magnetizzazione, rivestimento, condizioni operative e criteri di accettazione magnetica. Il disegno del pezzo finito è il modo più rapido per definire una specifica pronta per la produzione di un magnete N52 personalizzato.
Richiedi un preventivo per magneti N52No. N52 è un grado ad alta energia e OSENC lo seleziona quando la sua densità di energia è adatta al circuito magnetico e alle condizioni operative. Un numero di grado più elevato non rappresenta automaticamente la scelta progettuale migliore per ogni gruppo magnetico.
Il solo numero del grado non determina la forza di distacco del prodotto finito. Un materiale con prodotto energetico più elevato può aumentare le prestazioni a parità di circuito magnetico, ma la forza di distacco dipende anche dalle dimensioni del magnete, dal traferro, dall’area di contatto, dallo spessore dell’acciaio, dal percorso di ritorno e dal metodo di prova.
No. OSENC non assegna un limite di temperatura al prodotto finito basandosi esclusivamente sulla sigla N52. Prima di definire il grado in via definitiva, occorre valutare congiuntamente la temperatura continua, la temperatura di picco, la coercitività, la geometria del magnete, il punto di lavoro e la specifica del materiale approvata.
La scelta del rivestimento dipende dall’esposizione alla corrosione, dal processo di assemblaggio, dal rischio di danneggiamento del rivestimento e dalle interfacce dimensionali. Le opzioni di rivestimento Ni-Cu-Ni, zinco, epossidico e specifiche per il progetto possono essere valutate sulla base del disegno tecnico del pezzo finito.
Sì. OSENC produce magneti N52 a disco, a blocco, ad anello, cilindrici e con geometrie conformi al disegno tecnico. Prima del preventivo vengono esaminati congiuntamente le dimensioni finite, le interfacce critiche, il rivestimento e la direzione di magnetizzazione.
N52 è un grado NdFeB ad alta energia, ma non definisce un unico valore universale di forza di distacco o di induzione magnetica espresso in gauss. Le prestazioni finali dipendono dalle dimensioni del magnete, dalla magnetizzazione, dal traferro, dall’area di contatto, dal circuito di ritorno in acciaio e dalle condizioni di prova.
No. Il valore in gauss sulla superficie varia in funzione della geometria del magnete, dell’orientamento dei poli e della posizione di misura. Se l’induzione magnetica superficiale è un requisito di acquisto, specificare nella richiesta di preventivo la geometria finale e la posizione di misura.
Scegli N52 quando una maggiore densità di energia magnetica consente di ottenere prestazioni utili entro un volume limitato del magnete. Se lo spazio disponibile lo consente, OSENC può confrontare gradi inferiori rispetto allo stesso obiettivo magnetico finale prima di definire il grado.
Inviare il disegno tecnico, le dimensioni finali, la magnetizzazione, il rivestimento, la temperatura di esercizio, l'applicazione, la quantità e qualsiasi obiettivo critico di prestazione magnetica. Se la forza di distacco, il flusso o la coppia costituiscono un criterio di accettazione, includere le condizioni di prova o la geometria di lavoro.
Inviare a OSENC il disegno del pezzo finito, i requisiti magnetici e le condizioni operative. Prima della quotazione, OSENC esamina il grado N52, la geometria, il rivestimento e la magnetizzazione come un'unica specifica di produzione.
