Gradi dei magneti

I magneti sono disponibili in vari gradi, soprattutto quelli al neodimio (NdFeB). Il termine “gradi di magnete” si riferisce in genere al prodotto di energia massima del materiale (BH)max, che è un valore chiave per confrontare la forza dei magneti al neodimio. Sebbene i gradi dei magneti siano un indicatore affidabile della forza del materiale, non corrispondono direttamente alla forza di trazione, poiché altri fattori, come la geometria e le condizioni della superficie, svolgono un ruolo significativo.

Nelle applicazioni pratiche, utilizzo il grado come filtro iniziale, quindi affino la scelta in base al volume del magnete, al traferro, allo spessore del rivestimento e alle condizioni della superficie dell'acciaio. Un magnete di “alta qualità” può comunque avere prestazioni inferiori se le condizioni di contatto differiscono dagli standard di prova.

Risposta rapida: I gradi del magnete spiegati

I magneti al neodimio (NdFeB) sono classificati in base alla loro (BH)max (massima energia prodotta, MGOe). I gradi più alti, come N42 o N52, La forza di trazione effettiva dipende da fattori quali la geometria, il traferro, lo spessore del rivestimento e le condizioni della superficie dell'acciaio (ad esempio, acciaio piatto e pulito contro acciaio sottile o verniciato).

Se si vedono lettere di suffisso come M / H / SH / UH / EH / AH, quelli sono gradi di temperatura del magnete. Aumentano principalmente la resistenza a smagnetizzazione irreversibile in ambienti caldi. Secondo la mia esperienza, la temperatura è il motivo per cui un magnete che ha “superato i test al banco” si rivela poi deludente nelle apparecchiature reali, soprattutto in prossimità di motori, alloggiamenti chiusi o qualsiasi altra cosa che si surriscalda nel tempo.

Cosa sono i gradi magnetici?

I gradi dei magneti sono un modo standard per descrivere il grado di livello di prestazione del materiale di un magnete. Per i magneti al neodimio (NdFeB), i gradi sono solitamente scritti come N + un numero a due cifre, a volte con lettere aggiuntive (ad esempio: N42SH).

Un malinteso comune: “N” è una convenzione di denominazione utilizzata per i gradi NdFeB. sul mercato (non è un'unità di fisica) e il numero è legato al valore del magnete. (BH)max di solito indicato in MGOe. Come regola generale, un numero più alto spesso indica un materiale magnetico più forte. per lo stesso volume di magnete, ma ogni grado ha un gamma consentita, non un singolo valore fisso.

Dal punto di vista dell'approvvigionamento e dei test, trattate il “grado” come una fascia di specifiche del materiale, quindi utilizzate test di forza di trazione reali (o FEA) per la decisione finale di progettazione.

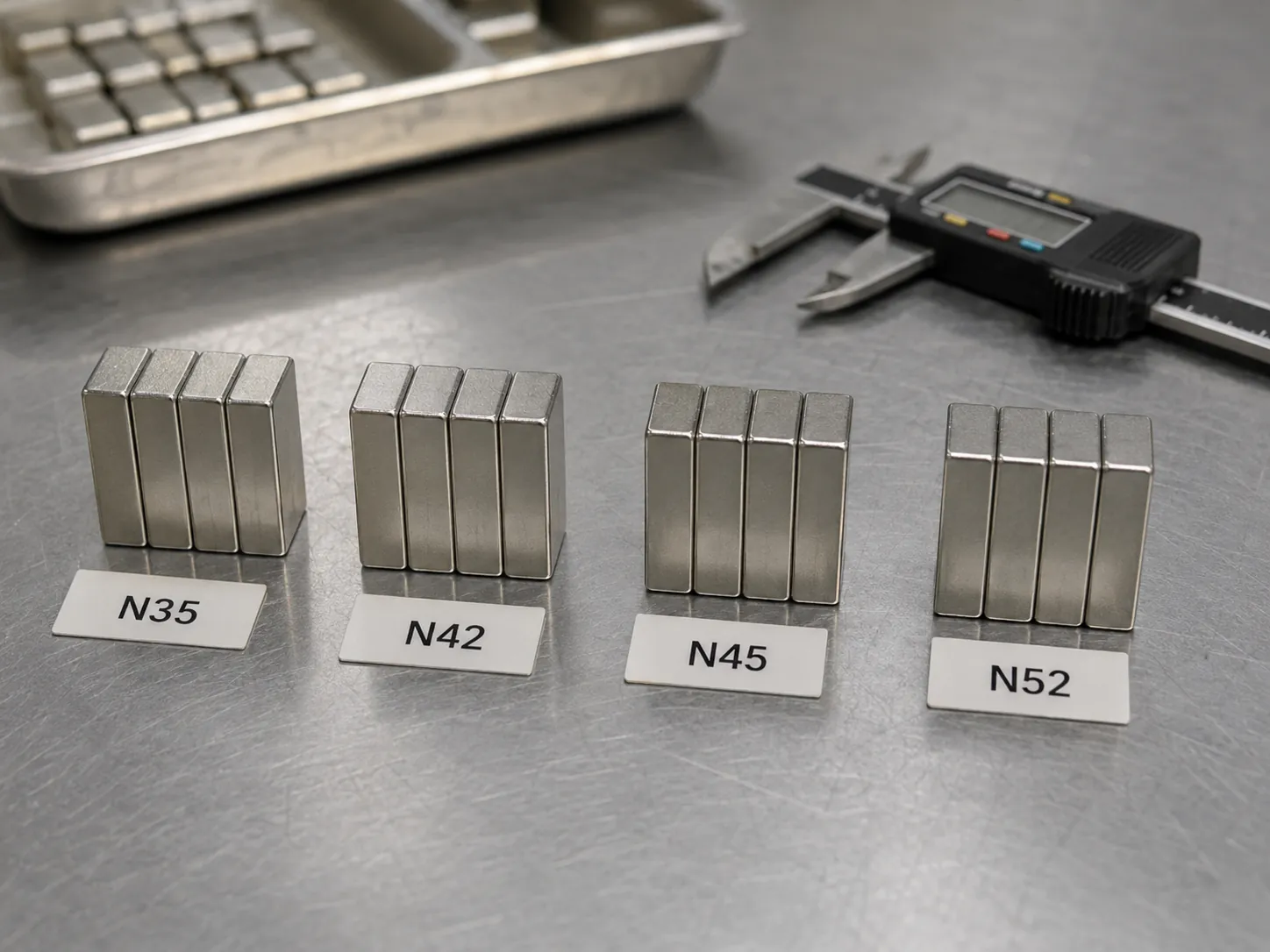

Tabella dei gradi dei magneti al neodimio

Grado	Gamma tipica (BH)max (MGOe)	Temperatura massima di funzionamento tipica (standard)	Suggerimento pratico per la selezione
N35	33-35	≤ 80°C	Buona base per l'uso generale
N42	40-42	≤ 80°C	Il miglior equilibrio per la maggior parte dei progetti
N45	43-46	≤ 80°C	Più forza senza passare a N52
N52	49-52	≤ 80°C	Da utilizzare quando lo spazio è ridotto e la forza massima è importante

Nota sul mondo reale: Questo grafico confronta Gradi dei magneti al neodimio in base alla resistenza del materiale. Se il vostro prodotto funziona a temperature superiori a ~60-70°C, non limitatevi a passare all'N52, ma scegliete il materiale appropriato. grado di temperatura del magnete (ad esempio, H/SH/UH/EH/AH) per evitare perdite irreversibili.

Come scegliere il giusto grado di magnete al neodimio per la vostra applicazione

Quando si sceglie il tipo di magnete giusto, è essenziale che esso sia adatto all'applicazione. Ad esempio, se lo spazio è limitato, N52 è la scelta migliore in quanto offre la massima resistenza in una forma compatta. Tuttavia, per un uso generale, N35 o N42 può essere più adatto. Se si tratta di temperature elevate, assicurarsi di scegliere un grado di temperatura del magnete come N42H o N52H, che offre una maggiore resistenza alla smagnetizzazione irreversibile.

La vostra domanda	Grado di magnetismo consigliato	Perché
Uso standard, senza calore	N35, N42	Economico, buon rapporto resistenza/dimensione
Spazio ridotto, elevata resistenza	N52	Massimizza la resistenza in spazi ristretti
Ambiente ad alto calore	N42H, N52H	La stabilità della temperatura è fondamentale
Calore e spazio moderati	N45, N50	Resistenza e dimensioni equilibrate per la maggior parte delle applicazioni

Se lo spazio è poco → scegliere N48-N56

Se esiste un vuoto d'aria → ridurre prima la distanza / aumentare l'area di contatto

Se la temperatura è incerta → spostare prima il suffisso di grado superiore (M/H/SH/UH/EH/AH) e campione di prova.

Come leggere una tabella dei gradi dei magneti al neodimio

Quando si confrontano i gradi di magneti al neodimio (o qualsiasi altro tipo di magnete Tabella dei gradi dei magneti), questi tre valori sono i più importanti:

1) (BH)max (prodotto energetico massimo, MGOe)

Questo è il valore chiave dietro Nxx gradi. Un valore più alto di (BH)max significa generalmente che il materiale NdFeB è in grado di fornire una maggiore energia magnetica. per unità di volume.

2) Br (Remanenza, tipicamente in Tesla o Gauss)

Br riflette la densità di flusso magnetico che il materiale può produrre a piena magnetizzazione. In pratica, un Br più elevato è spesso correlato a tendenze di campo superficiale più forti (a parità di altre condizioni).

3) Hcj (Coercitività intrinseca, kOe o kA/m)

Hcj mostra una resistenza alla smagnetizzazione, particolarmente importante con calore, vibrazioni e campi magnetici opposti. Nei gruppi reali (motori, altoparlanti, meccanismi compatti), la coercitività è spesso il limite nascosto, non il numero di grado principale.

Suggerimento per il mondo reale: anche un 0,2-1,0 mm di traferro (vernice, placcatura, nastro adesivo, cuscinetti in gomma, (per esempio, la costruzione del rivestimento) può ridurre la forza di trazione più di qualche grado. Per questo motivo di solito risolvo il problema “non abbastanza forte” con ridurre la distanza o aumentare l'area di contatto prima di pagare per un grado superiore.

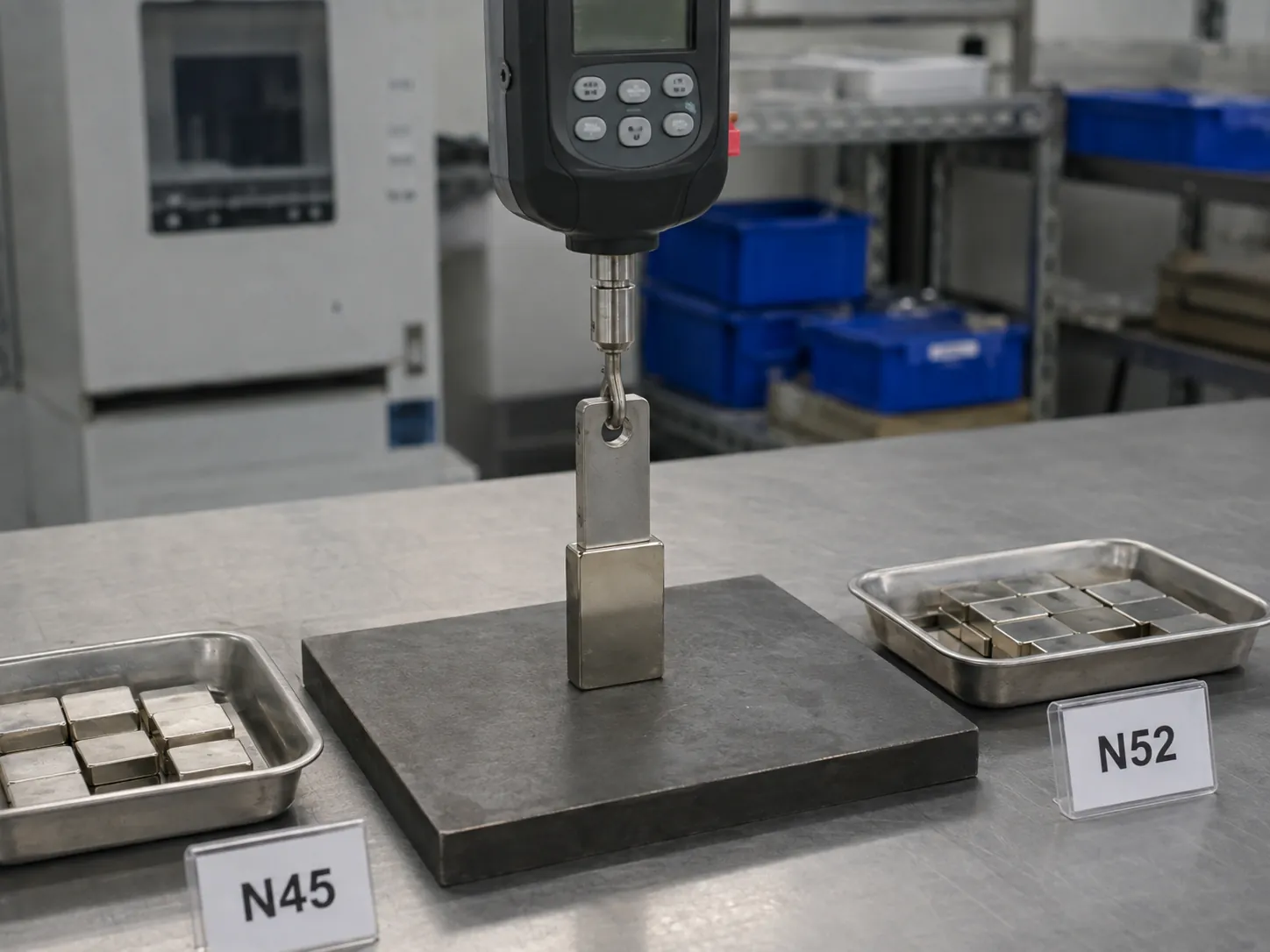

N45 vs N52: qual è la differenza?

Quando si confrontano i magneti N45 e N52, la differenza principale è la loro gamma (BH)max. L'N45 è tipicamente compreso tra 43-46 MGOe, mentre l'N52 è compreso tra 49-52 MGOe. I magneti N52 tendono a essere più forti a parità di dimensioni e forma, ma un magnete N45 più grande potrebbe superare un N52 più piccolo se il volume viene aumentato. Per la scelta finale, considerare sempre i gradi del magnete e le condizioni di contatto.

Nella mia esperienza, spingo solo per N52 quando lo spazio è davvero ridotto o quando non posso modificare la geometria. Se è possibile aumentare leggermente le dimensioni, un Magnete N45 con più volume può superare un piccolo N52 (e potrebbe essere più facile da reperire in modo costante nella produzione in serie).

Suggerimento pratico per l'acquisto: nel confronto tra N45 e N52, considerare sempre la condizione attuale del contatto-Se si dispone di vernice, placcatura, gomma o di una piccola distanza, il “guadagno” dell'N52 può essere inferiore al previsto. (Correlato: magnete n35 vs n52, magneti n45 vs n52)

Magneti N50 vs N52

Grado N50 I magneti hanno una forza nominale leggermente inferiore rispetto a N52, che in genere cade nella zona di 47-51 MGOe gamma. Nella produzione reale, l'estremo superiore di N50 può sovrapporsi all'estremo inferiore di N52 perché i gradi sono gamme, non numeri singoli.

Se avete bisogno di “prestazioni al top” più costanti in un design compatto, l'N52 è di solito la scelta più sicura. Ma in fase di approvvigionamento, ho anche visto progetti scegliere l'N50 quando la disponibilità e il costo sono migliori, e poi confermare le prestazioni con test del campione nelle condizioni reali di traferro e acciaio.

In che modo i gradi del magnete influenzano la forza del magnete?

Le prestazioni del magnete dipendono da diversi fattori.dimensione, forma, traferro, spessore del rivestimento e superficie dell'acciaio. i contatti del magnete, non solo il grado. Il grado è importante perché riflette la resistenza del materiale NdFeB, ma non non è automaticamente uguale alla forza di tenuta reale nella vostra applicazione.

Per due magneti con le stesse dimensioni e forma, gradi diversi potrebbero mostrare un miglioramento di circa 10-20% sotto condizioni ideali per la prova di trazione (lamiera d'acciaio pulita e spessa, traferro vicino allo zero). Negli assemblaggi reali, il divario di prestazioni spesso si riduce una volta introdotti verniciatura, placcatura, tamponi di gomma, superfici ruvide, acciaio sottile o persino un piccolo supporto..

Un approccio ingegneristico pratico che uso: se il progetto lo consente, prima si cerca di ridurre il traferro o di aumentare l'area di contatto; solo successivamente si migliora la qualità. Questo è anche il motivo per cui un N45 più grande può facilmente tirare più forte di un N52 più piccolo.

Correlato: Quanto sono forti i magneti al neodimio

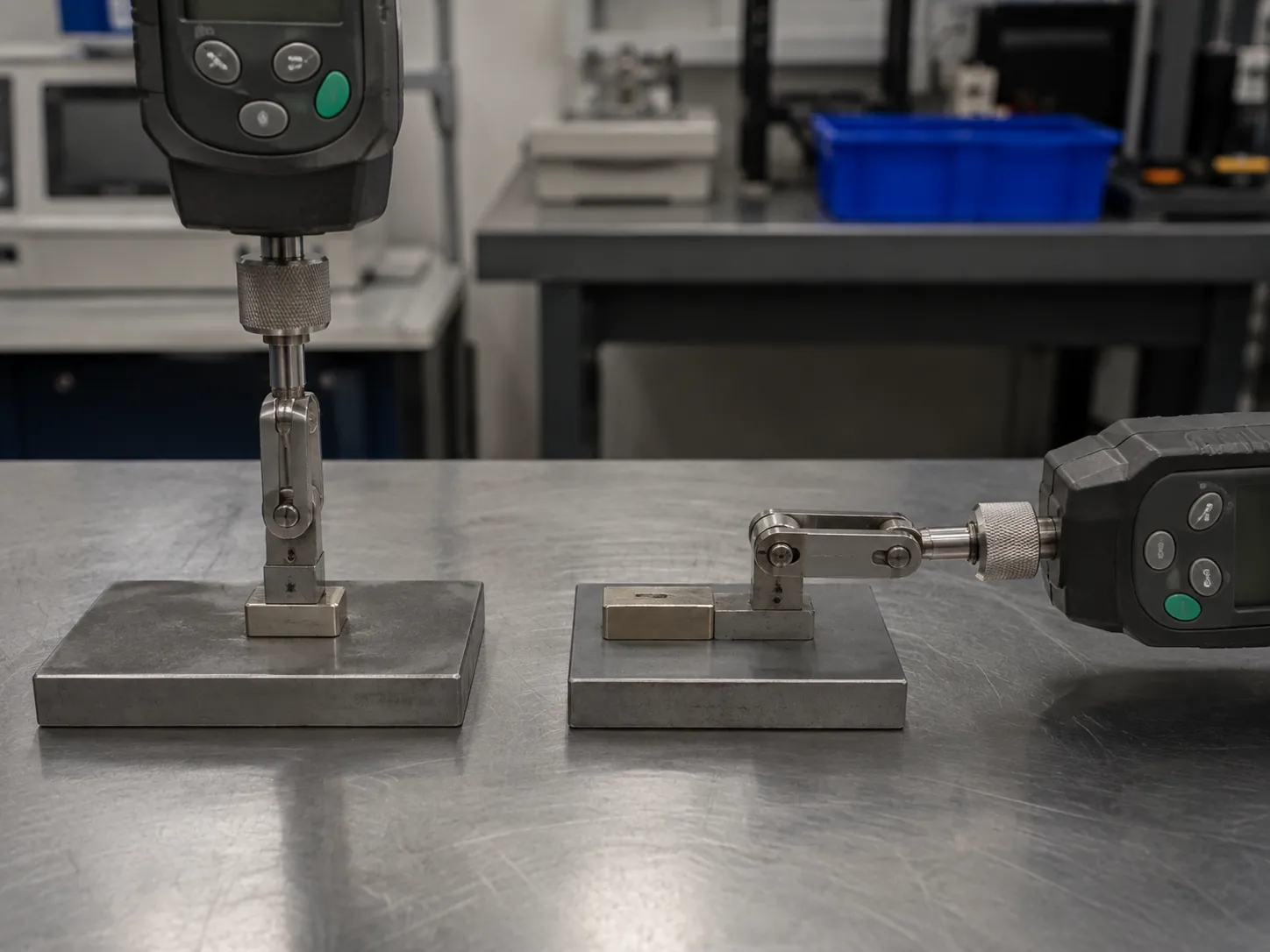

Forza di trazione e forza di taglio (perché il magnete scivola)

1. Forza di trazione e forza di taglio: Differenze chiave
   • Forza di trazione: La forza di trazione verticale, in genere più forte.
   • Forza di taglio: La forza di scorrimento laterale, solitamente più debole.
2. La forza di taglio è fortemente influenzata dall'attrito superficiale
   • Stato della superficie: Le superfici ruvide, rivestite o rivestite di gomma possono aumentare notevolmente l'attrito, riducendo la capacità di scorrimento.
   • Soluzione: È possibile migliorare le prestazioni aumentando l'area di contatto, aggiungendo attrito o utilizzando arresti meccanici.
3. Esempio: Applicazioni del mondo reale
   • Nell'uso reale, se un il magnete è montato su una superficie ruvida, il La forza di taglio è tipicamente 30%-50% più bassa della forza di trazione.

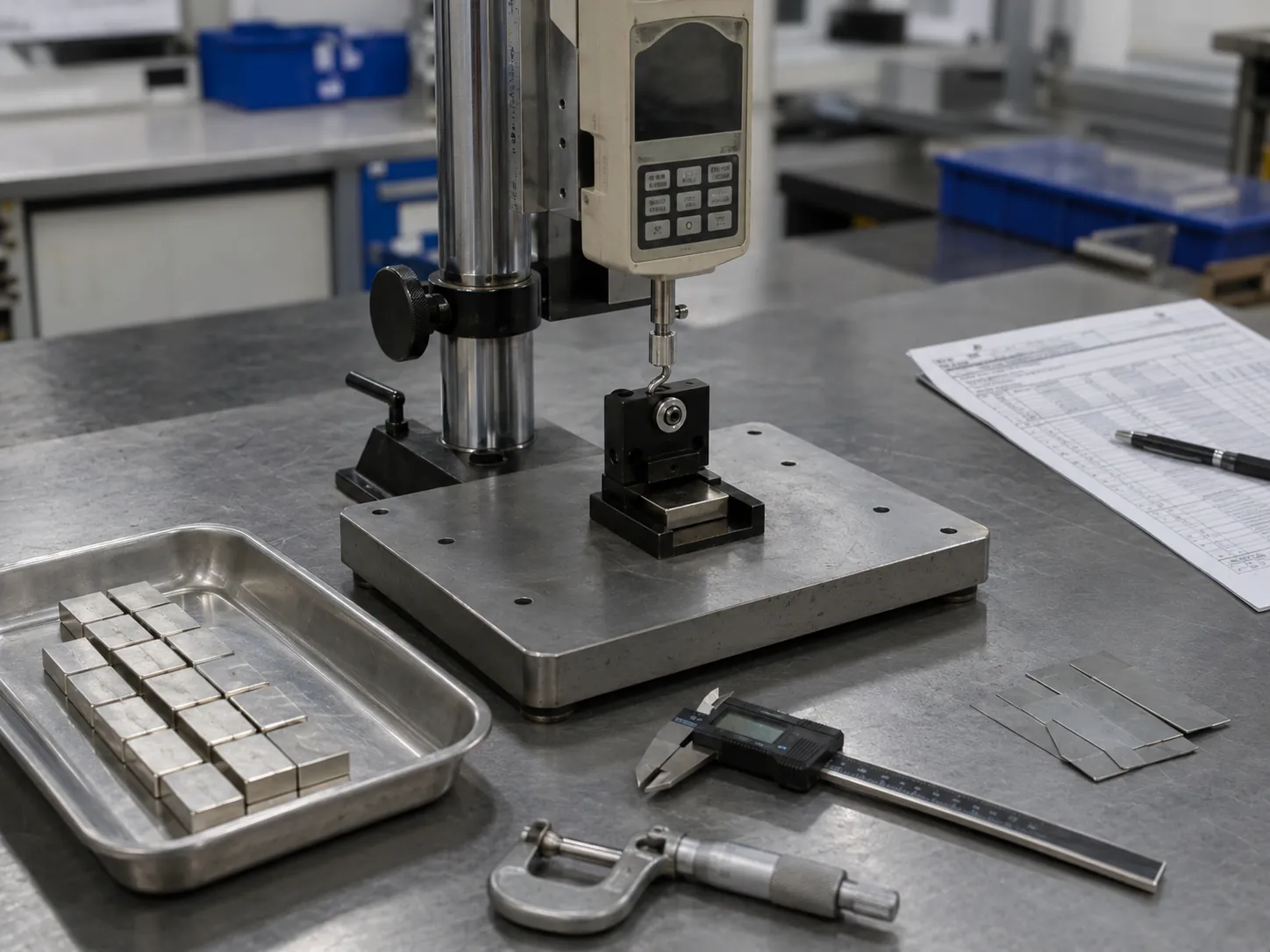

Forza di trazione vs. grado: perché le condizioni di prova cambiano ogni cosa

Configurazione tipica del test della forza di trazione (quella utilizzata dalla maggior parte dei fornitori)

• Spessore della piastra d'acciaio
  La maggior parte dei fornitori utilizza piastre di acciaio standard, in genere con uno spessore di 5-10 mm. Lo spessore della piastra d'acciaio influisce sulla forza di trazione forza di prova, poiché cambia l'area di contatto tra il magnete e la superficie d'acciaio.
• Stato della superficie dell'acciaio
  • Superficie liscia in acciaio: Genera una forza di contatto maggiore.
  • Superficie d'acciaio ruvida: Aumenta l'attrito e riduce la forza di trazione.
  • Rivestimenti/Pittura: I rivestimenti o gli strati verniciati possono introdurre vuoti d'aria, con conseguente riduzione della forza di trazione.

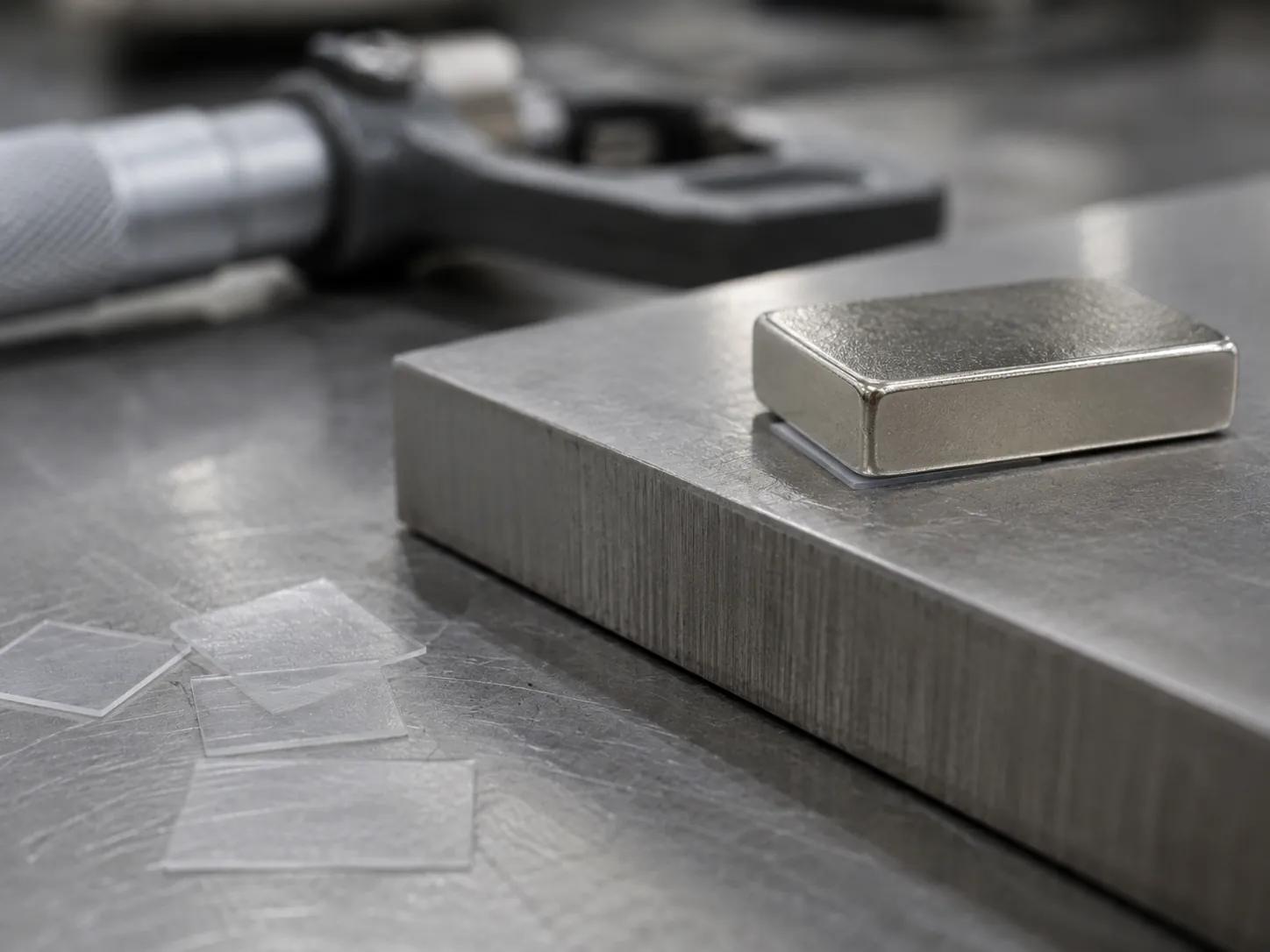

• Traferro (0, 0,2, 0,5, 1,0 mm)
  air-gap è un fattore chiave che influenza forza di trazione. Anche un piccolo traferro (0,2 mm) può ridurre significativamente la forza di attrazione effettiva di un magnete. I casi più comuni di traferro sono i rivestimenti, le vernici o i cuscinetti di gomma.
• Area di contatto e allineamento
  • Area di contatto più ampia aumenta la forza di trazione, soprattutto quando il magnete ha una maggiore area di contatto con la superficie dell'acciaio.
  • Allineamento: Un altro fattore che influenza la forza di attrazione è il perfetto allineamento del magnete con la superficie d'acciaio. Il disallineamento riduce la forza di attrazione.
• Direzione di trazione (verticale o a taglio)
  • Tiro verticale: Il metodo di prova più comune, in cui il magnete viene tirato direttamente dalla superficie dell'acciaio.
  • Trazione a taglio: Quando il magnete non viene tirato verticalmente, la forza di taglio è in genere inferiore perché l'attrito e l'area di contatto non sono ottimizzati.

Cosa confermare al fornitore:

Chiedere ai fornitori di fornire le condizioni di prova della forza di trazione (comprese le condizioni della superficie dell'acciaio, il traferro, la direzione di trazione, ecc.).
Al momento dell'acquisto dei magneti, richiedere informazioni dettagliate condizioni di prova dai vostri fornitori, come lo spessore della piastra d'acciaio, le condizioni della superficie, l'eventuale presenza di un rivestimento e la direzione di trazione durante il test.

Confermare i dati dei test del fornitore per garantire l'allineamento con le condizioni reali.
È possibile chiedere al fornitore Dati di prova della forza di trazione nel mondo reale ed eseguire convalida dell'applicazione. Ad esempio, se la vostra applicazione prevede rivestimenti o superfici ruvide, chiedete al fornitore i dati relativi ai test per verificare la forza di attrazione del magnete in queste condizioni.

Tutti i magneti utilizzano lo stesso sistema di classificazione?

No. Ferrite, SmCo, I magneti NdFeB (neodimio) non condividono lo stesso sistema di classificazione. “I ”gradi di magneti" dipendono dalla famiglia di materiali e dagli standard utilizzati, che in genere prevedono (BH)max, coercitività, remanenza e stabilità alla temperatura.

Per NdFeB (Gradi di magneti NdFeB), voti come N35 / N42 / N52 sono legati principalmente a (BH)max, Quindi, gradi più alti significano generalmente materiale più resistente. Per lo SmCo (un altro magnete in terre rare), la classificazione tende a enfatizzare stabilità alle alte temperature e coercitività. Per la ferrite, la denominazione del grado è diversa e spesso si concentra sulle proprietà all'interno del proprio standard.

Nel sourcing reale, l'approccio più sicuro è quello di partire dai requisiti dell'applicazione (temperatura, ambiente, limiti dimensionali, forza di trazione target), per poi scegliere il tipo e il grado di magnete più adatto, piuttosto che forzare un approccio “una tabella per tutti”.

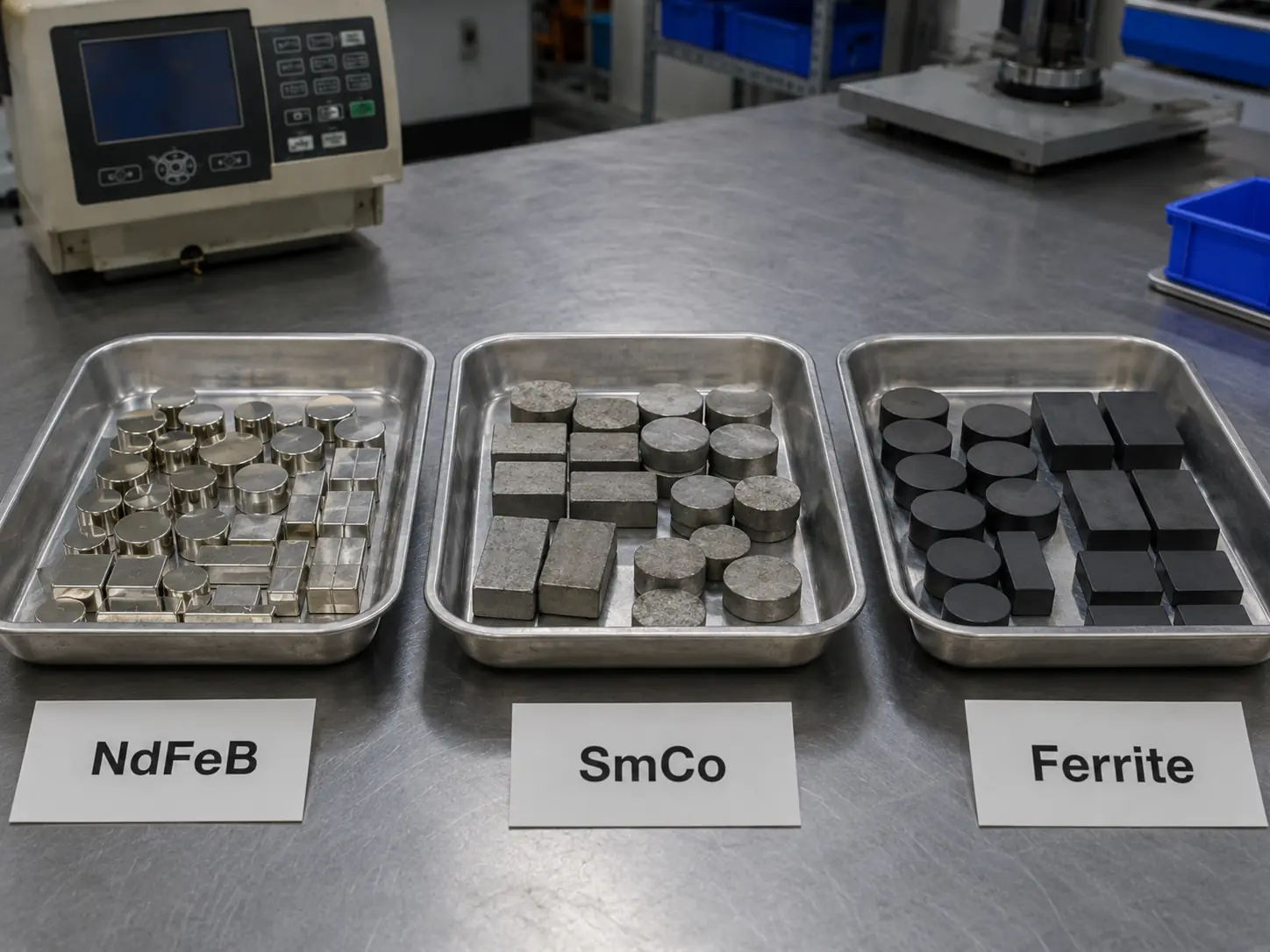

NdFeB vs SmCo vs Ferrite: Quale famiglia di magneti scegliere?

Materiale	Resistenza (tipica)	Resistenza alla temperatura	Resistenza alla corrosione	Costo	Applicazioni più adatte
NdFeB (Neodimio)	Alto	Moderato (80-230°C)	Basso (necessita di rivestimento)	Moderato	Spazi compatti e ad alte prestazioni
SmCo (Samario Cobalto)	Alto	Molto alto (fino a 350°C)	Alto	Alto	Applicazioni ad alta temperatura, aerospaziale
Ferrite (ceramica)	Moderato	Moderato (fino a 250°C)	Moderato	Basso	Applicazioni economiche e a basso consumo

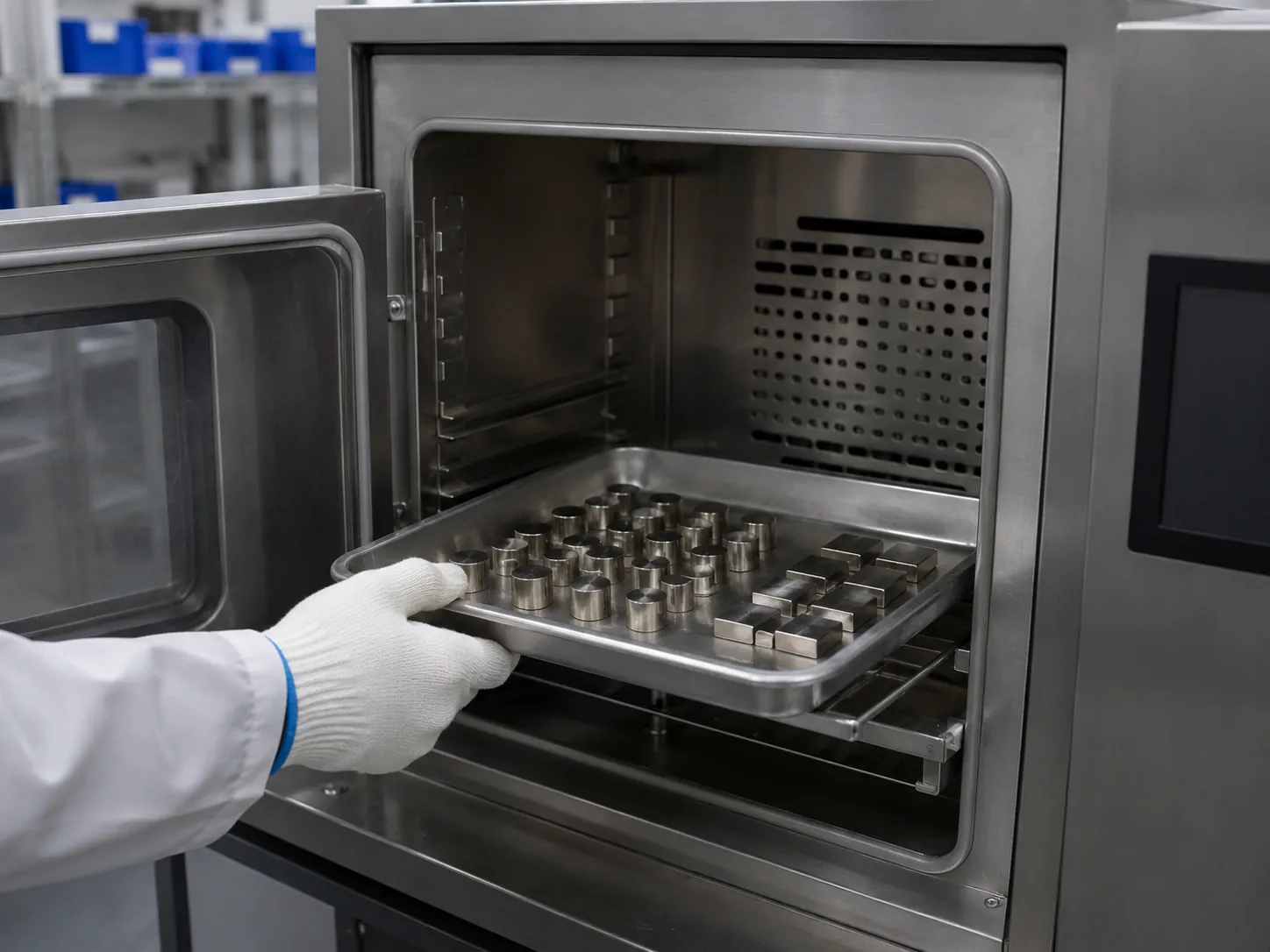

Lettere extra sui gradi dei magneti al neodimio

A volte, i gradi dei magneti al neodimio includono lettere aggiuntive alla fine (ad esempio: N42H, N42SH, N42UH). Queste lettere indicano principalmente resistenza alla temperatura-La capacità del magnete di gestire il calore senza subire una smagnetizzazione irreversibile. I magneti NdFeB standard sono comunemente classificati per ≤ 80°C, ma la “temperatura ambiente” spesso non è la vera storia.

Nelle applicazioni reali, la temperatura è uno dei più comuni killer nascosti. Ho visto magneti che sembravano perfetti nei test di trazione a temperatura ambiente perdere rapidamente forza una volta installati in prossimità di statori di motori, componenti di freni, riscaldatori o alloggiamenti chiusi dove il calore si accumula e non può uscire. Se il vostro progetto è esposto al calore in modo sconosciuto, la scelta del corretto grado di temperatura del magnete è spesso più importante della ricerca del numero N più alto.

🌡️ Gradi di temperatura dei magneti al neodimio (lettere di suffisso)

I magneti NdFeB standard sono comunemente indicati per ≤ 80°C. Se l'applicazione funziona a caldo (motori, alloggiamenti chiusi, vicino a riscaldatori), scegliere un grado con suffisso di temperatura.

Suffisso	Temperatura massima di funzionamento tipica	Quando usare
M	≤ 100°C	Calore lieve, margine di sicurezza di base
H	≤ 120°C	Ambienti caldi vicino a motori/apparecchi
SH	≤ 150°C	Calore più elevato, apparecchiatura chiusa, funzionamento costante
UH	≤ 180°C	Condizioni industriali ad alto calore
EH	≤ 200°C	Calore molto elevato, è necessaria una rigorosa resistenza alla demagnetizzazione
AH	≤ 230°C	Calore estremo; verificare in base alla scheda tecnica/ai test

Regola pratica che utilizzo: se il magnete si trova vicino a una fonte di calore e non si è 100% sicuri della reale temperatura di picco, spostarsi almeno verso l'alto una classe di temperatura (ad esempio: da standard a H, o da H a SH) e convalidare con un rapido test a campione.

Nota: i limiti di temperatura sono una guida tipica del settore. Confermare sempre con la scheda tecnica del fornitore e testare se l'applicazione è critica.

Che cosa significa effettivamente “temperatura massima di funzionamento”?

Temperatura di esercizio e guasto del magnete:

• Il grado di temperatura (M/H/SH/UH/EH/AH) indica il grado di temperatura del magnete. temperatura massima di esercizio per periodi prolungati, non la sua temperatura di picco.
• Temperatura di esercizio continua: La temperatura massima che il magnete può sopportare durante il funzionamento continuo.
• Temperatura di picco: La temperatura massima che il magnete può sopportare per brevi periodi prima di subire una smagnetizzazione irreversibile.

Come evitare una selezione errata del grado di temperatura:

• Se il magnete si trova vicino a una fonte di calore (come motori, riscaldatori o apparecchiature chiuse), la temperatura ambiente può essere superiore di 20-40°C rispetto alla temperatura superficiale effettiva del magnete.
• Quando si seleziona l'opzione grado di temperatura, è consigliabile scegliere un grado un livello superiore se non si è sicuri delle condizioni di temperatura. Se possibile, eseguire un test a campione per confermare.

Specifiche del magnete (tabella di riferimento per i gradi del magnete NdFeB)

Di seguito è riportata una tabella di riferimento che mostra gli intervalli di proprietà tipici per le proprietà comuni. Gradi di magneti NdFeB. Quando gli ingegneri utilizzano un Tabella dei gradi dei magneti al neodimio, Le colonne più pratiche su cui concentrarsi sono Br (remanenza), Hcj (coercitività intrinseca), e (BH)max (prodotto energetico).

Come utilizzo questa tabella nei progetti reali:

• Utilizzo (BH)max per confrontare le fasce di resistenza di grado (N35 vs N42 vs N52).
• Controllo Hcj se esistono calore, vibrazioni o campi opposti (in questo caso è importante il suffisso della temperatura).
• Trattare tutti i valori come gamme e confermare con la scheda tecnica del fornitore per l'esatto sistema di lotto/materiale.

Materiale magnetizzazione grado	Remanenza		Coercitività				Energia. prodotto		Max. Temperatura
	Br		bHc		iHc		(BxH)max
	Gauss (G)	Tesla (T)	kOe	k/m	kOe	k/m	MGOe	kJ/m³	°C
N30	10800-11200	1.08-1.12	9.8-10.5	780-836	≥ 12	≥ 955	28-30	223-239	≤ 80
N33	11400-11700	1.14-1.17	10.3-11.0	820-876	≥ 12	≥ 955	31-33	247-263	≤ 80
N35	11700-12100	1.17-1.21	10.8-11.5	860-915	≥ 12	≥ 955	33-35	263-279	≤ 80
N38	12200-12600	1.22-1.26	10.8-11.5	860-915	≥ 12	≥ 955	36-38	287-303	≤ 80
N40	12600-12900	1.26-1.29	10.5-12.0	860-955	≥ 12	≥ 955	38-40	303-318	≤ 80
N42	12900-13200	1.29-1.32	10.8-12.0	860-955	≥ 12	≥ 955	40-42	318-334	≤ 80
N45	13200-13700	1.32-1.37	10.8-12.5	860-995	≥ 12	≥ 955	43-45	342-358	≤ 80
N48	13700-14200	1.37-1.42	10.8-12.5	860-995	≥ 12	≥ 955	45-48	358-382	≤ 80
N50	14000-14600	1.40-1.46	10.8-12.5	860-995	≥ 12	≥ 955	47-51	374-406	≤ 80
N52	14200-14700	1.42-1.47	10.8-12.5	860-995	≥ 12	≥ 955	48-53	380-422	≤ 80

Conclusione

Il grado di un magnete è un indicatore cruciale delle prestazioni del materiale NdFeB, ma non è l'unico fattore che determina la reale forza di tenuta. Quando si sceglie un magnete al neodimio, consiglio di iniziare con il grado come linea di base (usando un Tabella dei gradi dei magneti), verificando poi le prestazioni finali in base a dimensione/forma del magnete, traferro, spessore del rivestimento, e le condizioni della superficie dell'acciaio.

I magneti al neodimio sono in genere molto più forti di quelli in ferrite e il numero di grado si riferisce al tipo di magnete. (BH)max in MGOe. Infine, le lettere di suffisso della temperatura (M/H/SH/UH/EH/AH) contano molto nelle apparecchiature reali: se l'esposizione alla temperatura è incerta, la scelta della giusta grado di temperatura del magnete (o di testare un campione in condizioni reali) è di solito il modo più rapido per evitare sorprese in termini di prestazioni.

FAQ

Forza del magnete al neodimio n52

Magneti al neodimio N52 tipicamente cadono nella 49-52 MGOe per ottenere il massimo prodotto energetico. In pratica, N52 è uno dei valori più alti comunemente disponibili. Gradi dei magneti al neodimio, ma la forza di tenuta reale dipende ancora molto dalle dimensioni del magnete, dalla sua forma, dal traferro e dalle condizioni della superficie dell'acciaio utilizzata per i test.

Come vengono valutati i magneti

I magneti sono comunemente classificati da tipo di materiale, grado, e prestazioni misurate. Per NdFeB (Gradi di magneti NdFeB), il grado (N35, N42, N52) si riferisce principalmente a (BH)max, quindi i gradi più alti indicano in genere un materiale magnetico più forte. allo stesso volume.

La forza di tenuta reale viene solitamente indicata come forza di trazione, ma questo numero dipende fortemente dalle condizioni di prova (spessore dell'acciaio, finitura della superficie e, soprattutto, traferro). Il campo superficiale può essere misurato in Gauss, e la classificazione della temperatura è importante perché l'NdFeB può perdere forza in caso di surriscaldamento: ecco perché gradi di temperatura del magnete (H/SH/UH/EH/AH) sono importanti in molte applicazioni. In fase di approvvigionamento, chiedo sempre le condizioni di prova del fornitore per la forza di trazione, perché lo “stesso magnete” può apparire molto diverso in diverse configurazioni di prova.

Significato del magnete N52

Un magnete N52 è un magnete al neodimio (NdFeB) di alta qualità. Il “52” si riferisce al suo (BH)max (circa 49-52 MGOe), per questo motivo compare in cima alla maggior parte delle grafici dei gradi dei magneti al neodimio. In generale, un grado superiore offre prestazioni più elevate del materiale, ma la forza di tenuta reale dipende ancora dalle dimensioni del magnete, dalla sua forma e dalle condizioni di contatto nell'applicazione, in particolare dal traferro e dalla superficie dell'acciaio.

Qual è il grado di magnete al neodimio migliore per la maggior parte delle applicazioni?

N52 è il migliore per le applicazioni ad alte prestazioni grazie alla sua resistenza superiore. Tuttavia, N42 e N35 sono spesso sufficienti per usi meno impegnativi, offrendo un buon equilibrio tra resistenza, costo e disponibilità.

N42SH è più forte di N52?

No, N42SH non è più forte di N52. N42SH si riferisce al grado (N42) e alla tolleranza alla temperatura (SH). N52 ha una maggiore forza magnetica, mentre SH indica la resistenza al calore fino a 150°C.

Perché il mio magnete è più debole dopo l'installazione?

I magneti risultano più deboli dopo l'installazione a causa di spazi d'aria o interferenze di materiale. Un disallineamento o la presenza di materiali non ferrosi tra il magnete e la superficie possono ridurre la forza effettiva, rendendolo meno potente.

Quale condizione di forza di trazione devo confrontare?

Testare la forza di trazione su una superficie d'acciaio piana e pulita. Assicurarsi che non vi siano spazi vuoti, rivestimenti o detriti tra il magnete e l'acciaio, poiché questi possono ridurre la forza misurata, influenzando l'accuratezza del test di trazione.
