Aimants NdFeB fabriqués sur plan

Aimants hexagonaux en néodyme sur mesure

OSENC fabrique sur plan des aimants NdFeB hexagonaux dont la géométrie, les dimensions finies, le revêtement et l’aimantation sont maîtrisés pour les assemblages OEM.

Définition de DEntre sommets opposés
Base dimensionnelleHexagone régulier ou irrégulier défini par le plan
Hauteur HContrôlé selon le plan approuvé
Familles de nuancesN35–N52 ; options M / H / SH / UH / EH

Hexagones réguliers et irréguliers · Perçages · Fraisures · Chanfreins · Aimantation définie sur plan

Envoyer le plan de votre aimant hexagonal

Envoyez les dimensions, la nuance ou les conditions de fonctionnement, le revêtement, l’orientation des pôles et la quantité. OSENC les convertit en une spécification d’aimant prête pour la production et en un devis.

Aimants hexagonaux en néodyme OSENC avec revêtement métallique

Cas où la géométrie hexagonale résout le problème d’assemblage

OSENC utilise une géométrie hexagonale lorsque l’assemblage exige un positionnement antirotation, un ajustement polygonal, des références d’arêtes reproductibles ou une orientation définie dans le plan. Lorsque ces fonctions ne sont pas nécessaires, nous privilégions une géométrie plus simple, en disque ou en bloc.

Positionnement antirotation

Les côtés plats assurent une orientation mécanique reproductible dans un logement ou un dispositif de fixation correspondant.

Logements polygonaux

Un profil hexagonal peut épouser des cavités à six côtés dans lesquelles un disque ou un bloc laisserait un espace inutile ou modifierait la géométrie de l’assemblage.

Agencements bord à bord

Les côtés de longueur égale permettent une disposition reproductible et des agencements modulaires lorsque le circuit magnétique est conçu autour du polygone.

Aimantation référencée par rapport à un côté

Les axes entre plats et entre sommets constituent des références mécaniques reproductibles lorsque le champ magnétique doit être aligné selon une direction spécifiée dans le plan.

Plage dimensionnelle des hexagones et définition de D

OSENC définit D comme la cote sur sommets: la distance en ligne droite entre deux sommets opposés d’un hexagone régulier. La hauteur ou l’épaisseur est définie par H.

Pour un hexagone régulier, la longueur du côté est égale à la moitié de D, tandis que la cote sur plats correspond approximativement à 0,866 × D. L’utilisation d’une même base dimensionnelle sur l’ensemble du plan évite les erreurs lors de l’établissement du devis et du contrôle.

Exemple : D10 × H3 mm désigne une cote de 10 mm entre deux sommets opposés et une hauteur de 3 mm. Si votre plan impose la cote sur plats ou la longueur du côté, cette dimension prévaut.
Gros plan sur des aimants hexagonaux en néodyme OSENC

Définition des dimensions d’un aimant hexagonal en néodyme

DimensionsDéfinition selon le plan OSENCMaîtrise technique
Distance entre sommets DDéfinition principale de D utilisée sur cette pageDistance en ligne droite entre deux sommets opposés d’un hexagone régulier.
Longueur du côté0,5 × DRelation géométrique pour un hexagone régulier. Si la longueur du côté est la cote spécifiée à l’achat, le plan fait foi.
Cote sur plats0,8660 × DRelation géométrique pour un hexagone régulier. Les cotes critiques d’ajustement entre plats doivent être indiquées directement.
Hauteur HCote indépendante indiquée sur le planLa hauteur est examinée conjointement avec la géométrie complète de l’hexagone, les perçages, les chanfreins, le revêtement et l’exigence d’aimantation.
Angle intérieur120° pour les hexagones réguliersLes pièces irrégulières à six côtés respectent les angles et les dimensions des côtés indiqués sur le plan approuvé.
Les dimensions réalisables sont confirmées pour chaque projet. Avant de valider une spécification de fabrication, OSENC examine l’ensemble de la géométrie D × H, l’épaisseur de paroi restante, les caractéristiques usinées, le revêtement et l’aimantation. Nous ne garantissons pas qu’une même pièce puisse cumuler des dimensions extrêmes définies indépendamment.

Envoyez le plan complet : OSENC confirmera la géométrie réalisable et les dimensions à retenir pour le contrôle.

Envoyer le plan de votre aimant hexagonal
Groupe d’aimants hexagonaux en néodyme OSENC

Hexagones réguliers, irréguliers et usinés

OSENC fabrique des hexagones réguliers comportant six côtés égaux et des angles intérieurs de 120°, ainsi que des profils irréguliers à six côtés définis par plan lorsque l’application exige des côtés ou des angles inégaux.

La géométrie sur mesure peut comporter des trous débouchants, des trous fraisés, des épaulements, des fentes, des rainures, des chanfreins et des arêtes arrondies, sous réserve que l’épaisseur de paroi résiduelle et la géométrie complète soient réalisables.

Le NdFeB fritté étant dur et cassant, la conception des arêtes est importante. Lorsque l’assemblage le permet, nous prévoyons des chanfreins ou des rayons afin de réduire les risques inutiles d’ébréchure pendant l’usinage, l’assemblage et le contact entre aimants.

Aimants hexagonaux, disques ou blocs : comparaison

La forme d’aimant appropriée se détermine à partir de l’interface mécanique et du circuit magnétique. OSENC retient la géométrie qui répond aux exigences de l’assemblage, sans imposer une forme spéciale lorsqu’un aimant plus simple convient déjà.

FormeÀ privilégier lorsquePrincipal avantage mécanique
HexagoneL’orientation, l’ajustement polygonal ou des références répétables sur les arêtes sont déterminants.Six méplats et six sommets assurent un indexage mécanique défini.
DisqueLa symétrie de révolution et un montage circulaire simple sont privilégiés.Géométrie simple, sans orientation requise dans le plan.
BlocDes surfaces de montage rectangulaires et une maîtrise dimensionnelle simple sont privilégiées.Interface simple définie par la longueur × la largeur × l’épaisseur.

Quand un aimant hexagonal n’est pas le meilleur choix

OSENC conserve la forme hexagonale uniquement lorsqu’elle répond à une exigence mécanique ou magnétique réelle. Si le polygone augmente les opérations d’usinage sans apporter de fonction supplémentaire, nous simplifions la pièce avant la production.

Exigence d’assemblageRecommandation d’OSENC
Aucune exigence d’anti-rotationUtiliser un disque lorsque la symétrie de révolution simplifie l’assemblage.
Logement de montage rectangulaireUtiliser un bloc lorsque l’interface est naturellement définie par la longueur × la largeur × l’épaisseur.
L’hexagone ajoute des opérations d’usinage sans valeur fonctionnelleSimplifier la géométrie et supprimer les opérations inutiles.
Une orientation polygonale définie est requiseConserver l’hexagone et maîtriser sur le plan la cote sur pointes, la cote sur plats et la référence requise dans le plan.
Maîtrise des risques pour l’acheteur

Risques qu’OSENC contribue à prévenir lors de la fabrication d’aimants hexagonaux

Une géométrie spéciale n’apporte de valeur que si le plan, l’aimantation et le contrôle de la pièce finie reposent tous sur la même définition. Avant les productions répétées, OSENC fixe les points ci-dessous afin d’éviter qu’une pièce qui semble mécaniquement correcte n’entraîne une défaillance de l’assemblage.

Erreurs de définition des dimensions

Les cotes sur pointes, sur plats, H et toutes les cotes d’achat sont identifiées avant l’établissement du devis, afin qu’une même indication “ D ” ne donne pas lieu à deux interprétations différentes.

Erreurs de direction d’aimantation

Les faces polaires et la direction du champ dans le plan sont repérées conformément au plan avant l’aimantation, en particulier lorsque l’orientation est définie entre plats ou entre angles.

Problèmes d’ajustement lors de l’assemblage

Les dimensions critiques d’ajustement sont contrôlées sur la pièce finie revêtue afin que la surépaisseur du revêtement et les éléments usinés ne modifient pas l’interface d’assemblage sans que cela soit détecté.

Dérive entre échantillon et production

Après validation de l’échantillon, la géométrie, la nuance, le revêtement, l’aimantation et les points de contrôle approuvés deviennent le référentiel maîtrisé des productions répétitives.

Nuances NdFeB pour aimants hexagonaux

OSENC sélectionne le matériau en fonction de la performance magnétique requise, de la géométrie, de la température de fonctionnement et du circuit magnétique, plutôt que sur le seul critère du produit énergétique maximal.

Nuances standard

N35, N38, N40, N42, N45, N48, N50 et N52 couvrent les principales familles de nuances présentées sur cette page.

Familles à haute coercivité

Les familles M, H, SH, UH et EH sont utilisées pour les applications nécessitant une coercivité et une marge de température différentes.

Sélection technique

Nous sélectionnons conjointement la nuance, la géométrie de l’aimant, l’entrefer de fonctionnement, la température de service et le circuit magnétique afin que le matériau soit adapté à l’assemblage final.

Pour les conceptions sensibles à la température, indiquez la température de fonctionnement en continu ainsi que la température maximale prévue en service ou au stockage. Une faible épaisseur et des droites de charge défavorables peuvent modifier la marge de désaimantation. OSENC vérifie donc la nuance par rapport à l’application réelle, au lieu de se fier uniquement à une température indiquée dans un catalogue.

Comparer les options d’aimants en néodyme OSENC · Comment mesurer la force d’un aimant

Directions d’aimantation des aimants NdFeB hexagonaux

Aimantation suivant la hauteur / axiale est la définition standard lorsque les deux grandes faces hexagonales constituent les faces polaires.

Pour obtenir un champ dans le plan, OSENC indique directement la direction sur le plan technique, par exemple entre méplats opposés, entre sommets opposés ou selon un autre axe spécifié dans le plan. La direction des pôles reste ainsi sans ambiguïté lors de l’établissement du devis, de l’aimantation et du contrôle.

Nous proposons également une aimantation spécifique définie sur plan. Pour les conceptions multipolaires, nous adaptons la disposition des pôles à la géométrie de l’aimant et à l’outillage d’aimantation avant la production.

Règle applicable au plan technique : indiquez les faces polaires N/S ou la direction de champ requise lorsque l’aimantation détermine le fonctionnement de l’assemblage.

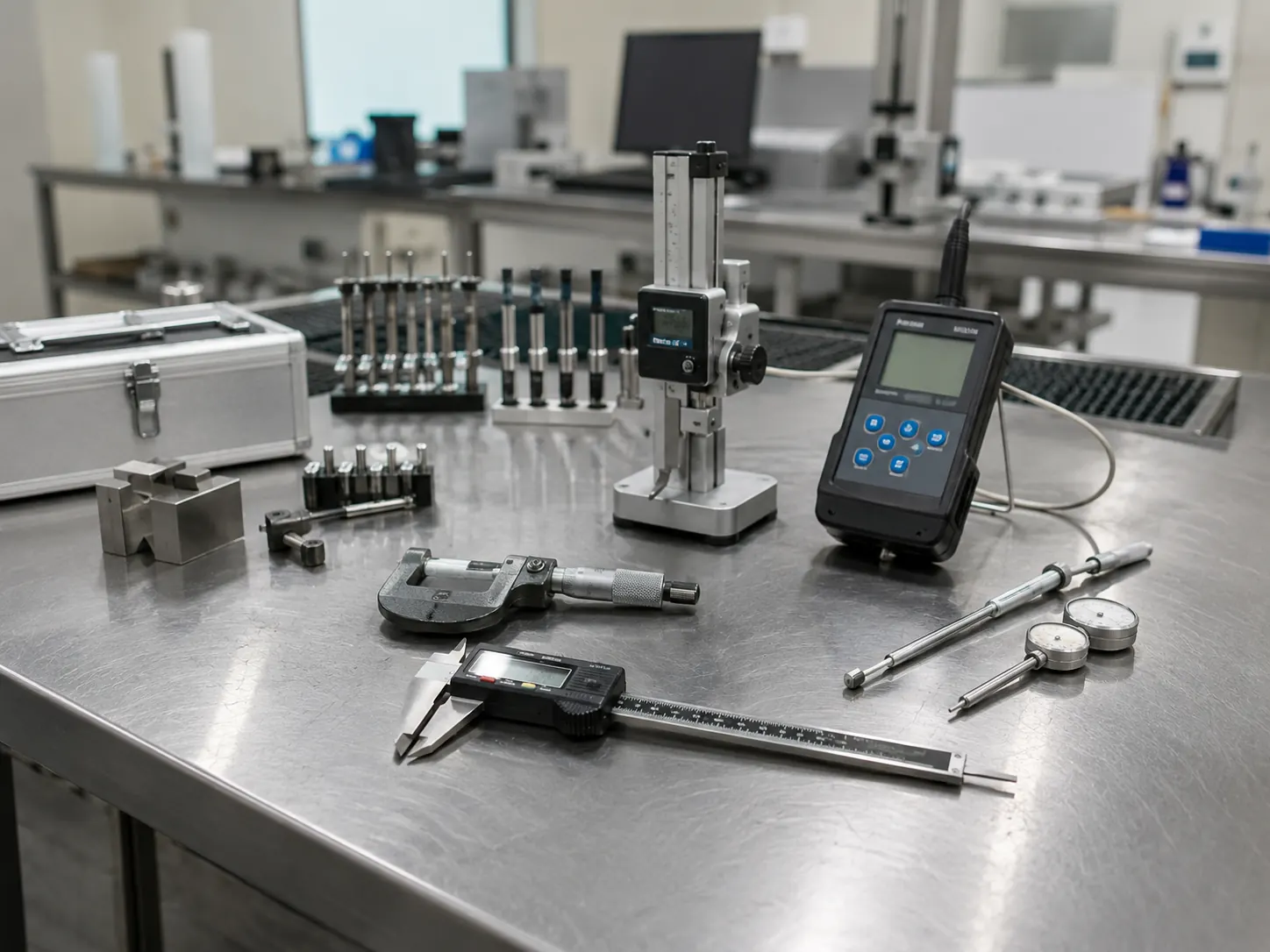

Contrôle dimensionnel OSENC pour des projets d’aimants en néodyme sur mesure

Revêtements et dimensions finies des aimants en néodyme hexagonaux

OSENC fabrique des aimants NdFeB hexagonaux avec des options de revêtement Ni-Cu-Ni, zinc et époxy, sélectionnées selon les exigences environnementales et d’assemblage définies pour le projet.

Lorsque l’épaisseur du revêtement influe sur le jeu d’assemblage, nous pilotons le projet à partir des dimensions finies avec revêtement. Indiquez les dimensions d’ajustement critiques sur le plan d’achat afin que le contrôle porte sur la pièce finie réellement intégrée à votre assemblage.

Ni-Cu-Ni

Un système de protection métallique courant pour les applications industrielles générales et les environnements contrôlés.

Zinc

Une option de revêtement métallique mince pour les projets dont l’environnement et les exigences dimensionnelles après revêtement sont compatibles avec cette finition.

Époxy

Une finition de protection alternative pour les projets dans lesquels l’exposition à la corrosion, le comportement de surface ou les exigences d’assemblage nécessitent un système de revêtement non métallique.

Figer la nuance, le revêtement et la direction des pôles dans une spécification de production unique.

Envoyer le plan de votre aimant hexagonal
Équipements OSENC de contrôle et d’essai des aimants

Contrôle final avant l’expédition des aimants en néodyme hexagonaux

OSENC contrôle l’aimant fini par rapport au plan approuvé et aux critères d’acceptation dimensionnels, de revêtement et magnétiques qui régissent l’assemblage du client.

  • Dimensions critiques : cotes sur pointes, sur plats, H et autres géométries définies par le plan.
  • Surface et revêtement : aspect final et état du revêtement conformément à l’exigence convenue.
  • Direction d’aimantation : faces polaires ou direction du champ définie sur le plan.
  • Contrôles magnétiques : contrôle magnétique spécifique au projet lorsque la spécification définit un critère d’acceptation mesurable.
  • Emballage : séparation et protection adaptées aux dimensions de l’aimant et aux exigences d’expédition.

Au lieu d’appliquer une tolérance unique à toutes les dimensions d’hexagones, nous confirmons les tolérances critiques à partir du plan et adaptons le plan de contrôle à ces dimensions.

Définition de la production

De la demande de devis à la spécification de production approuvée des aimants NdFeB hexagonaux

Une brève demande de devis suffit pour démarrer. Avant toute production récurrente, OSENC convertit la demande en une spécification unique et maîtrisée de la pièce finie, afin que la géométrie, le matériau, le revêtement, l’aimantation et le contrôle reposent sur le même plan de référence.

Données de votre demande de devisOSENC confirme
“ Hexagone D20 ”La définition de D — cote sur angles, cote sur plats ou autre dimension maîtrisée — ainsi que H et la géométrie critique.
“ N52 ”L’adéquation de la nuance, compte tenu de la température de fonctionnement, de la géométrie, du circuit magnétique et de l’objectif de validation requis.
Champ orienté latéralementLes faces polaires exactes ou la direction dans le plan, par exemple selon les plats ou selon les pointes.
“ Revêtement nickel ”Le système de revêtement, les dimensions finies et les exigences liées à l’environnement ou à l’assemblage qui influent sur la finition.
Tolérance serréeLes dimensions fonctionnelles critiques et la tolérance réalisable pour la géométrie demandée.
Dimensions importantes ou géométrie inhabituelleLa géométrie complète est examinée comme un tout, sans considérer des valeurs isolées de dimension extérieure et de hauteur comme des capacités garanties.

Verrouillage de la définition de production en cinq étapes

  1. Définir la géométrie. Figer D, H, la cote sur plats, la longueur des côtés, les trous, les chanfreins et les dimensions des profils irréguliers.
  2. Confirmer les spécifications magnétiques. S’assurer que la nuance, la température de fonctionnement et la direction d’aimantation sont adaptées à l’application.
  3. Confirmer la finition de surface. Figer le revêtement et les dimensions finies après revêtement.
  4. Définir les caractéristiques à contrôler. Identifier les contrôles dimensionnels, les contrôles du revêtement et de la direction des pôles, ainsi que les contrôles magnétiques définis pour le projet.
  5. Autoriser les productions récurrentes. Utiliser la spécification de l’échantillon approuvé comme référence maîtrisée pour la production récurrente.
Vue extérieure du site OSENC de production d’aimants sur mesure

Éléments à fournir pour obtenir un devis d’aimant en néodyme hexagonal sur mesure

Géométrie

Plan 2D/3D, D sur pointes, H, cotes de contrôle du côté ou sur plats, profil irrégulier, trous, chanfreins et tolérances critiques.

Exigence magnétique

Grade s’il est déjà fixé, température de fonctionnement, faces polaires, direction dans le plan, disposition multipolaire ou condition magnétique visée.

Données commerciales et de contrôle qualité

Quantité d’échantillons, quantité de production, revêtement, environnement, méthode de contrôle, exigences d’emballage et d’étiquetage.

Envoyez votre plan d’aimant hexagonal à OSENC

Nous convertirons le plan en une spécification maîtrisée couvrant la géométrie, la nuance, le revêtement, l’aimantation, les tolérances critiques et les exigences de contrôle.

Demander un devis personnalisé

FAQ sur les aimants hexagonaux en néodyme

Que signifie la lettre D pour un aimant hexagonal régulier OSENC ?

Sur cette page, D désigne la cote sur pointes : la distance en ligne droite entre deux sommets opposés. Si votre plan indique la cote sur plats ou la longueur du côté, OSENC respecte la dimension définie sur le plan.

Comment OSENC évalue-t-il les dimensions importantes ou inhabituelles des aimants hexagonaux ?

OSENC examine la géométrie complète, notamment la cote sur angles ou sur plats, H, l’épaisseur résiduelle de paroi, les trous, les chanfreins, le revêtement et l’aimantation. Les combinaisons de grandes dimensions ou inhabituelles sont confirmées à partir du plan technique avant l’émission de la spécification de fabrication.

Quelles nuances NdFeB sont disponibles pour les aimants hexagonaux ?

Les principales familles de nuances sont N35, N38, N40, N42, N45, N48, N50 et N52. Les familles à forte coercivité M, H, SH, UH et EH sont utilisées pour les applications nécessitant une marge différente en matière de température ou de démagnétisation.

Comment spécifier l’aimantation d’un aimant hexagonal ?

Utilisez une aimantation axiale suivant la hauteur lorsque les grandes faces hexagonales constituent les pôles. Pour obtenir un champ dans le plan, indiquez directement sur le plan « entre faces opposées », « entre sommets opposés » ou les faces polaires requises.

OSENC peut-il fabriquer des hexagones irréguliers, des perçages et des chanfreins ?

Oui. OSENC prend en charge les profils irréguliers à six côtés définis sur plan et peut réaliser des éléments tels que des perçages, des fraisures, des épaulements, des fentes, des rainures, des chanfreins et des arêtes rayonnées, sous réserve que la géométrie complète soit réalisable.

Comment OSENC gère-t-il les tolérances des aimants hexagonaux ?

Nous confirmons les tolérances critiques du plan et adaptons le contrôle aux dimensions déterminantes pour l’ajustement et le fonctionnement. La tolérance réalisable dépend de la géométrie et de la dimension demandées, et non d’une valeur unique applicable à toutes les tailles.
