Badanie w komorze solnej jest przydatne, ponieważ zapewnia inżynierom i kupującym kontrolowaną metodę oceny odporności korozyjnej. Może jednak prowadzić do błędnych wniosków, jeśli liczba godzin badania jest traktowana jako bezpośrednia prognoza rzeczywistej trwałości eksploatacyjnej.
Co właściwie mierzy badanie w komorze solnej?
Badanie w komorze solnej zapewnia powtarzalne środowisko korozyjne, w którym można ocenić materiał, powłokę galwaniczną, system powłok malarskich lub inne zabezpieczenie powierzchni w kontrolowanych warunkach. Badanie to jest szczególnie przydatne w kontroli jakości, walidacji procesu oraz sprawdzaniu, czy określony system powłok nadal spełnia uzgodnione kryteria akceptacji.
Najważniejsze zastrzeżenie jest następujące: badanie w komorze solnej nie stanowi prognozy zachowania elementu w warunkach atmosferycznych. ASTM wyraźnie wskazuje, że wyniki eksploatacji w środowisku naturalnym rzadko wykazywały wiarygodną korelację z wynikami badania w komorze solnej, gdy badanie to wykorzystywano jako samodzielne źródło danych. ISO 9227 również stwierdza, że opisane w niej metody badań w mgle solnej nie służą do prognozowania długoterminowej odporności korozyjnej.
ASTM B117 a ISO 9227: jaka jest różnica?
Obie nazwy stale pojawiają się w specyfikacjach, ale żadna z nich sama w sobie nie określa pełnych wymagań dotyczących produktu. Ten drobny szczegół powoduje zaskakująco dużo absurdów w procesie zakupowym.
| Norma | Co określa | Czego nie określa za Ciebie |
|---|---|---|
| ASTM B117 | Praktyka eksploatacji urządzeń do badania w mgle solnej oraz utrzymywania kontrolowanego środowiska korozyjnego. | Nie określa uniwersalnego typu próbki, czasu ekspozycji ani sposobu interpretacji dla każdego produktu. |
| ISO 9227 | Określa aparaturę, odczynniki i procedury dla obojętnej mgły solnej (NSS), mgły solnej z kwasem octowym (AASS) oraz mgły solnej z kwasem octowym przyspieszonej miedzią (CASS). | Nie określa jednej uniwersalnej geometrii próbki, czasu trwania badania ani wyniku zaliczenia/odrzucenia dla wszystkich produktów. |
Według stanu na wrzesień 2026 r. ASTM wskazuje B117-26 jako aktualne wydanie, natomiast ISO wskazuje ISO 9227:2022. Rysunek zakupowy lub plan jakości powinny jednak nadal określać wymaganą normę i jej wydanie, zamiast zakładać, że każdy dostawca pracuje według tej samej rewizji.
W przypadku wielu powlekanych elementów metalowych obojętna mgła solna jest powszechnie stosowaną metodą bazową. Istnieją również bardziej agresywne lub zmodyfikowane metody badania w mgle solnej, jednak bardziej wymagające badanie nie jest automatycznie lepszym badaniem. Właściwa metoda to ta, która odpowiada specyfikacji produktu oraz zagadnieniu inżynieryjnemu, na które próbujesz uzyskać odpowiedź.
NSS a AASS a CASS: która metoda badania w mgle solnej jest właściwa?
Bezpośrednia odpowiedź: NSS, AASS i CASS to różne metody badania w mgle solnej zgodne z ISO 9227, a nie wzajemnie wymienne poziomy trudności. Właściwy wybór zależy od materiału lub systemu powłok oraz od weryfikowanego wymagania. Bardziej agresywna metoda nie zapewnia automatycznie bardziej użytecznego wyniku dla projektu z magnesami neodymowymi.
| Metoda | Środowisko badania | Jak powinni korzystać z niego kupujący |
|---|---|---|
| NSS — obojętna mgła solna | Obojętna mgła solna z chlorku sodu. | Stosuj, gdy obowiązująca specyfikacja wymaga badania NSS lub wartości odniesienia dla obojętnej mgły solnej. |
| AASS — mgła solna z kwasem octowym | Zakwaszone środowisko mgły solnej. | Stosuj wyłącznie wtedy, gdy system powłokowy lub obowiązująca specyfikacja wyraźnie wymaga badania AASS. |
| CASS — przyspieszone miedzią badanie w mgle solnej z kwasem octowym | Zakwaszone środowisko mgły solnej przyspieszane za pomocą soli miedzi. | Stosuj, gdy badanie CASS jest właściwe dla określonego systemu powłokowego. Nie zastępuj nim innej metody wyłącznie dlatego, że jest bardziej agresywne. |

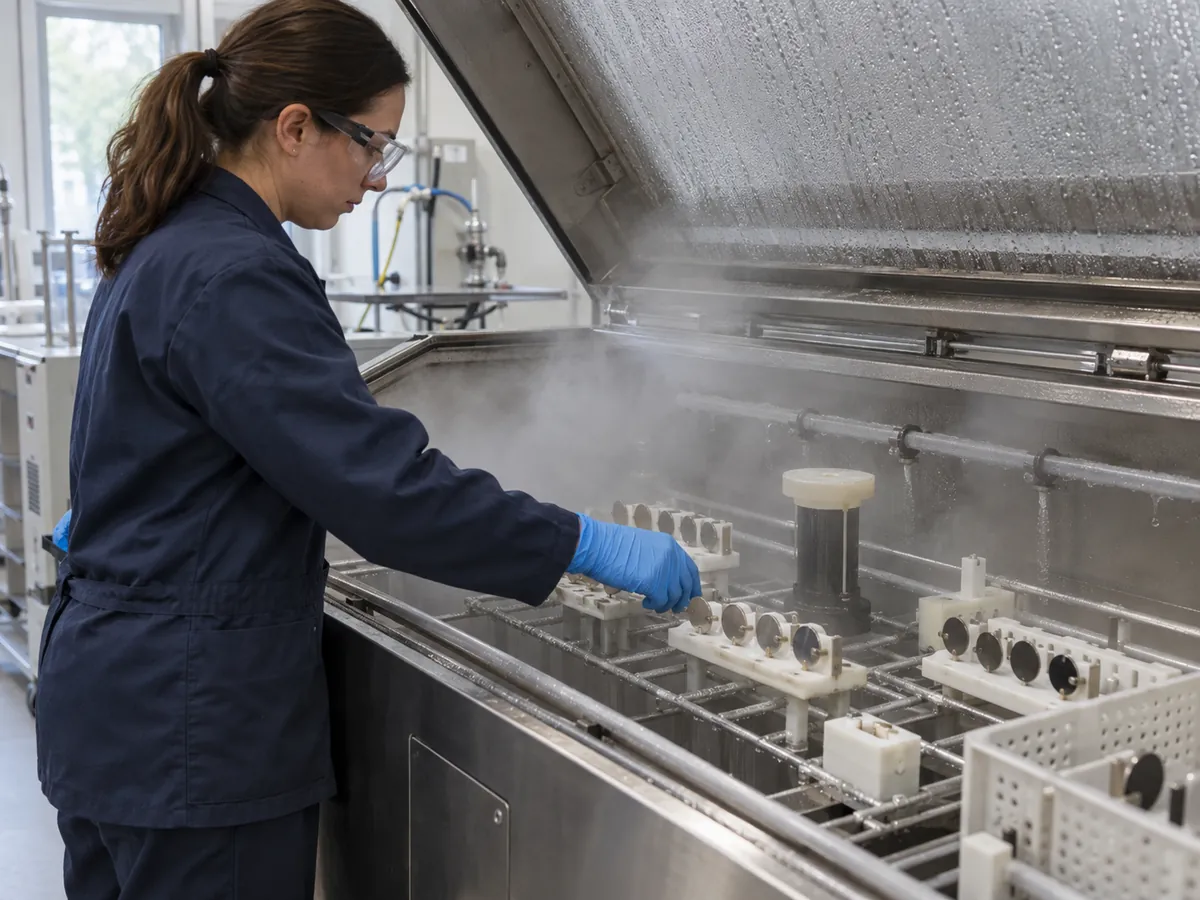

Jak działa badanie w komorze solnej?
Dokładna procedura zależy od obowiązującej normy i specyfikacji produktu, ale podstawowa sekwencja pozostaje taka sama.
- Zdefiniuj próbkę. Określ, czy badanie obejmuje próbkę z powłoką, pojedynczy komponent czy gotową część.
- Zarejestruj stan początkowy. Zidentyfikuj system powłokowy, widoczne wady, krawędzie, otwory, obszary zamaskowane, zarysowania lub celowo wykonane rysy, jeśli ma to zastosowanie.
- Umieść próbki w komorze. Położenie i odstępy między próbkami są kontrolowane tak, aby mgła solna docierała do nich w sposób powtarzalny, a spływ z jednej próbki nie powodował unieważnienia wyników innej.
- Poddaj próbki działaniu określonego środowiska mgły solnej. W badaniu NSS zwykle stosuje się roztwór chlorku sodu i temperaturę w komorze wynoszącą około 35°C, ale wymaganie dotyczące dopuszczenia powinno odwoływać się do obowiązującej normy, a nie opierać się na zapamiętanej wartości.
- Prowadź badanie przez określony czas. Norma badania nie wybiera w magiczny sposób 24, 48, 96, 500 ani 1 000 godzin dla Twojego produktu. Czas trwania badania powinien być określony w specyfikacji produktu, rysunku, wymaganiach klienta lub specyfikacji walidacyjnej.
- Oceń wynik według zdefiniowanego kryterium akceptacji. W zależności od powłoki i produktu może to obejmować widoczną korozję podłoża, pęcherzenie, łuszczenie, wżery, podpełzanie powłoki, odbarwienie lub inną uzgodnioną definicję wady.
Co oznacza 24, 48, 500 lub 1 000 godzin badania w komorze solnej?
Wartość w godzinach badania w komorze solnej informuje, jak długo określona próbka była eksponowana w określonych warunkach przed osiągnięciem — lub nieosiągnięciem — określonego kryterium uszkodzenia. Bez tych trzech elementów kontekstu liczba godzin ma niemal wyłącznie charakter dekoracyjny.
Na przykład dwóch dostawców może deklarować “odporność na 500 godzin badania w komorze solnej”, stosując różne podłoża, układy powłok, warunki na krawędziach, geometrie próbek, zasady akceptacji lub metody kontroli. Wyników tych nie należy uznawać za równoważne, chyba że warunki badania oraz kryteria zaliczenia/niezaliczenia są zgodne.
ASTM B117 ostrzega również, że zmienność między komorami może wystąpić nawet wtedy, gdy nominalne warunki mieszczą się w zakresie określonym w praktyce badawczej. Dlatego rzetelny plan walidacji wykorzystuje odpowiednią liczbę próbek i rejestruje warunki badania, zamiast traktować jedną próbkę, która przetrwała badanie, jako ostateczny dowód wyższości powłoki.

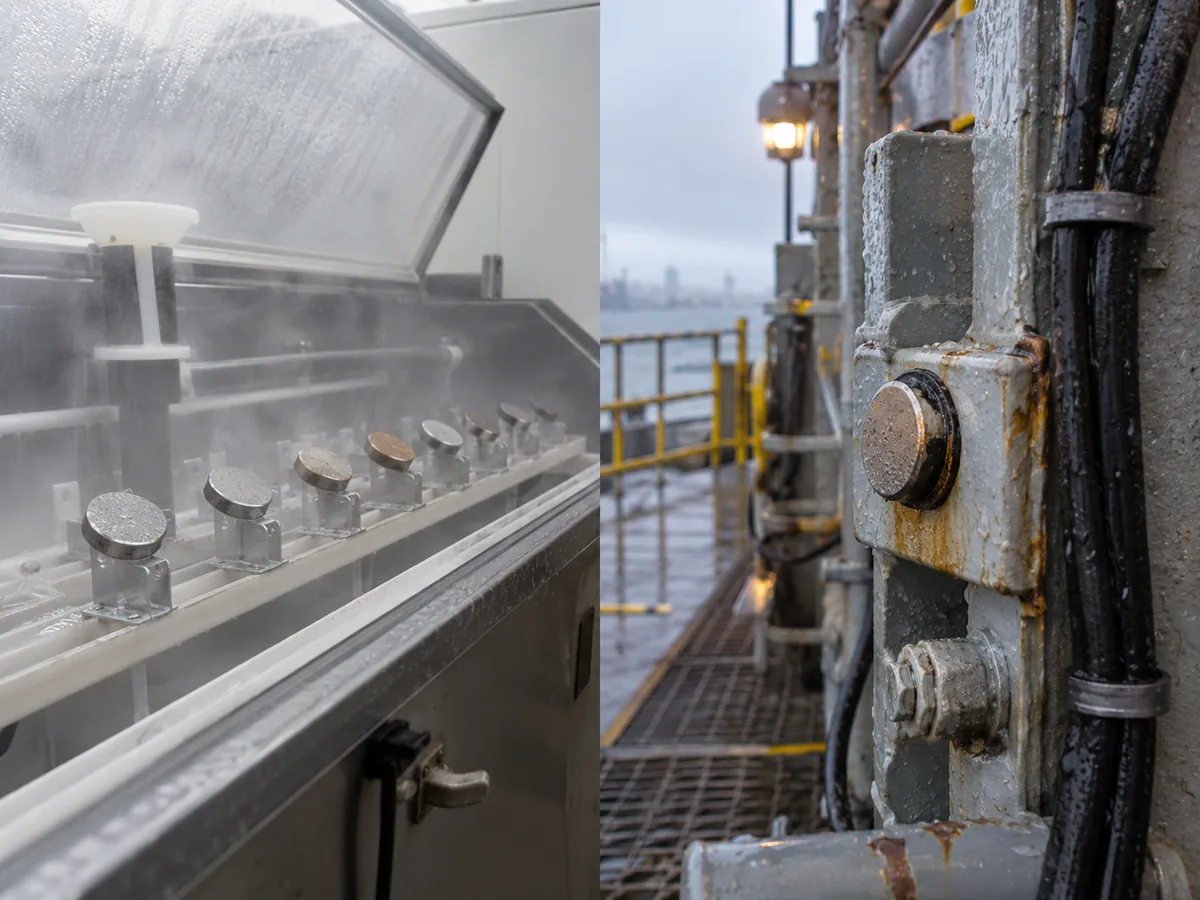

Czy 1 000 godzin badania w komorze solnej odpowiada określonej liczbie lat na zewnątrz?
Nie. Nie istnieje uniwersalny przelicznik godzin badania w komorze solnej na lata eksploatacji w warunkach zewnętrznych. Rzeczywista eksploatacja może obejmować cykle wysychania, kondensację, promieniowanie UV, zmiany temperatury, działanie chemikaliów, ścieranie, kontakt elektryczny, szczeliny oraz sprzężenie galwaniczne. Ciągła mgła solna nie odtwarza wszystkich tych mechanizmów.
Co sprawia, że dwóch wyników badania w komorze solnej nie można porównywać?
Bezpośrednia odpowiedź: Dwa wyniki badania w komorze solnej są porównywalne w istotnym znaczeniu tylko wtedy, gdy próbki, przygotowanie, metoda badania, warunki ekspozycji oraz podstawa oceny są wystarczająco zgodne. Ta sama wartość w godzinach może oznaczać zupełnie różne badania, jeśli te dane wejściowe ulegną zmianie.
| Zmienny | Dlaczego wynik może się zmienić | Działania kupującego |
|---|---|---|
| Metoda badania | Metody NSS, AASS, CASS oraz metody modyfikowane lub cykliczne tworzą różne warunki ekspozycji. | Wymagaj podania dokładnej metody i nadrzędnej normy. |
| Geometria próbki | Powierzchnie płaskie, krawędzie, otwory, otwory stożkowe i szczeliny nie eksponują powłoki w taki sam sposób. | Jeśli te cechy mają znaczenie, używaj geometrii gotowego wyrobu lub geometrii reprezentatywnej. |
| Przygotowanie powierzchni | Czyszczenie, zanieczyszczenia i sposób obchodzenia się z próbką mogą zmienić miejsce rozpoczęcia korozji. | Określ sposób przygotowania próbek przed ekspozycją. |
| Uszkodzenia przed badaniem | Zarysowania, odpryski, rysy wykonane rylcem lub uszkodzenia montażowe mogą tworzyć zamierzone albo przypadkowe ścieżki uszkodzeń. | Zarejestruj stan początkowy oraz wszelkie zamierzone uszkodzenia. |
| Położenie próbki | Orientacja i odstępy wpływają na ekspozycję, odpływ oraz ekranowanie. | Postępuj zgodnie z właściwą metodą badania i zarejestruj konfigurację. |
| Kontrola komory | Badania nominalnie przeprowadzane w podobnych warunkach mogą nadal dawać różne wyniki, jeśli warunki w komorze i zbieranie kondensatu nie są w sposób spójny kontrolowane. | Wymagaj zgodnego z normą i udokumentowanego środowiska badania. |
| Metoda oceny | Inny czas przeprowadzenia kontroli, inne zasady czyszczenia lub inne definicje uszkodzenia mogą zmienić wnioski dotyczące wyniku pozytywnego/negatywnego. | Określ, jak i kiedy próbka będzie oceniana. |
| Liczba próbek | Pojedyncza próbka może nie ujawnić zmienności między poszczególnymi elementami ani zmienności procesu powlekania. | Ustal reprezentatywną liczbę próbek lub wymóg wykonania powtórzeń. |

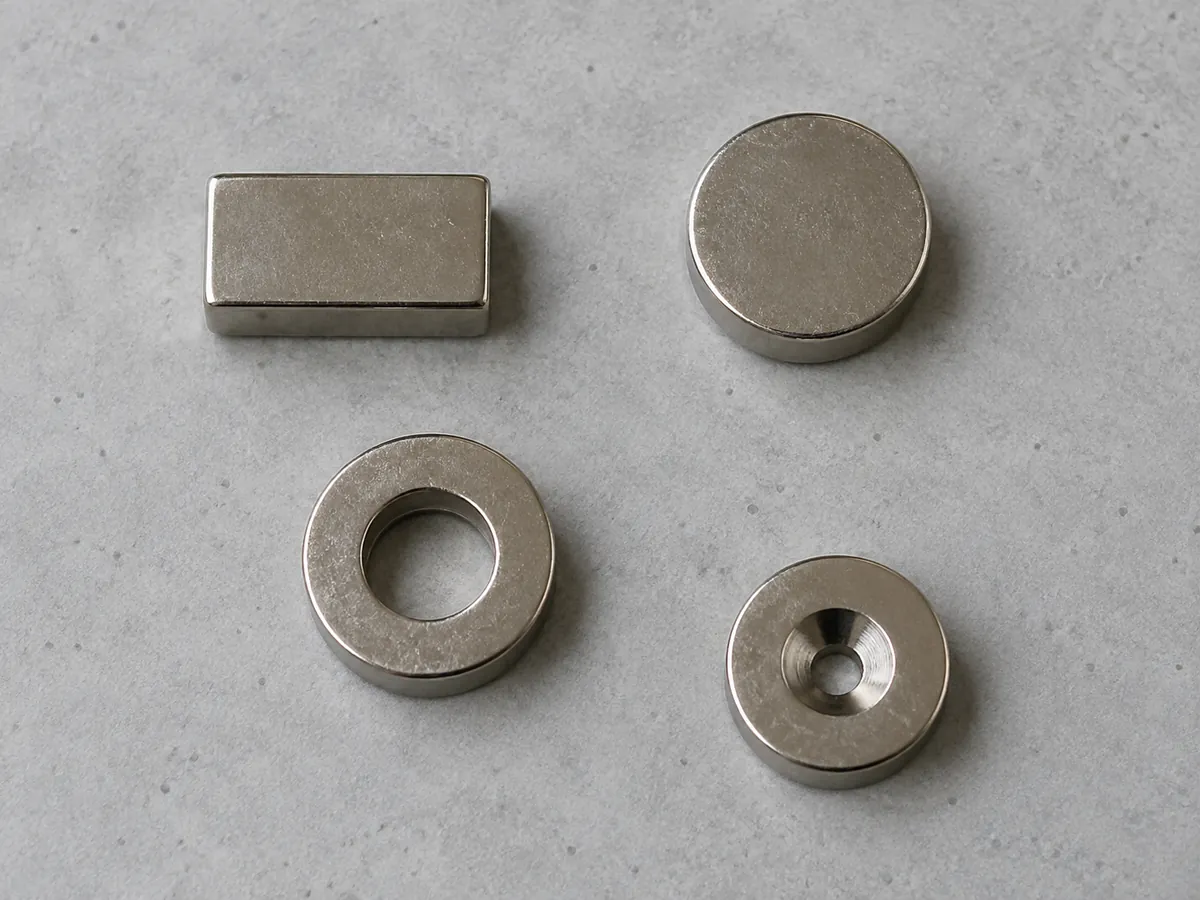

Dlaczego badanie w mgle solnej ma znaczenie dla magnesów neodymowych
Spiekane magnesy NdFeB są podatne na korozję, dlatego ochronny system powierzchniowy często stanowi część projektu gotowego magnesu. Jeśli wilgoć lub chlorki przedostaną się do magnesu przez por, zarysowanie, odprysk krawędzi lub inną wadę powłoki, miejscowa korozja może osłabić zarówno powłokę, jak i znajdujący się pod nią materiał magnesu.
Dlatego badania korozyjne magnesu neodymowego należy rozpatrywać łącznie z geometrią i procesem powlekania. Płaski kupon może być przydatny do kontroli procesu, ale może nie odwzorowywać promienia krawędzi, otworu stożkowego, ostrego naroża, uszkodzeń powstałych podczas obsługi ani pokrycia powłoką rzeczywistego elementu.
Jeśli nadal ustalasz, jak należy zabezpieczyć powierzchnię, zapoznaj się z opcje powłok magnesów neodymowych oraz z praktycznymi mechanizmami korozji opisanymi w Czy magnesy neodymowe rdzewieją?.
Jak porównywać powłoki magnesów bez błędnej interpretacji danych z badań w mgle solnej
Dane z badań w mgle solnej mogą wspierać wybór powłoki tylko wtedy, gdy porównanie jest prowadzone w kontrolowanych warunkach. Nie należy traktować ich jako uniwersalnej metody klasyfikowania różnych materiałów lub systemów powłokowych. Przed porównaniem dwóch wartości wyrażonych w godzinach należy w możliwie największym stopniu ujednolicić podłoże, geometrię próbki, przygotowanie, metodę badania, warunki ekspozycji i kryteria akceptacji — odpowiednio do wymagań danego zagadnienia inżynierskiego.
| Zmienny | Dlaczego wpływa to na wynik | Działanie zakupowe |
|---|---|---|
| Podłoże i gatunek magnesu | Odporność materiału bazowego na korozję może wpływać na to, co dzieje się po powstaniu wady powłoki. | W miarę możliwości porównuj równoważne podłoża. |
| Układ powłok i proces | Kolejność warstw, ciągłość, przyczepność i wady wpływają na skuteczność bariery ochronnej. | Określ rzeczywisty system powłokowy, a nie tylko kolor lub ogólną nazwę powłoki. |
| Geometria | Krawędzie, otwory i ostre elementy mogą być trudniejsze do równomiernego pokrycia niż duże płaskie powierzchnie. | W przypadku elementów krytycznych badaj reprezentatywną geometrię gotowego wyrobu. |
| Stan powierzchni | Zarysowania, odpryski, uszkodzenia powstałe podczas obsługi i celowo wykonane rysy zmieniają miejsce rozpoczęcia korozji. | Określ, czy próbka jest badana w stanie po wyprodukowaniu, uszkodzona, z wykonaną rysą czy zmontowana. |
| Metoda badania i jej edycja | Metody NSS, AASS, CASS oraz metody zmodyfikowane/cykliczne nie są wzajemnie zamienne. | Wskaż obowiązującą normę i metodę. |
| Czas trwania | Dłuższy czas ekspozycji oznacza inne wyzwanie związane z kryterium akceptacji. | Określ wymagany czas ekspozycji. |
| Kryterium zaliczenia/niezaliczenia | “Brak czerwonej rdzy”, “brak korozji podłoża” i “brak pęcherzy” nie są identycznymi wymaganiami. | Zdefiniuj obserwowalne kryteria akceptacji przed rozpoczęciem badania. |
Właśnie dlatego stwierdzenie, że “powłoka A jest zawsze lepsza od powłoki B, ponieważ wytrzymała więcej godzin w komorze solnej”, jest zbyt dużym uproszczeniem. Wynik dotyczy układu powłokowego, stanu próbki, zastosowanej metody badania i rzeczywiście użytej zasady oceny. Kontrolowane porównanie może dostarczyć odpowiedzi na określone pytanie zakupowe, ale nie może stworzyć uniwersalnego rankingu odporności korozyjnej dla niezwiązanych ze sobą materiałów i warunków badania.
Co uznaje się za uszkodzenie w badaniu w komorze solnej?
Bezpośrednia odpowiedź: Norma badania w komorze solnej określa sposób przeprowadzenia ekspozycji, jednak wymaganie dotyczące produktu nadal musi definiować, jaka obserwacja oznacza uszkodzenie. W zależności od materiału i układu powłokowego kryteria akceptacji mogą obejmować jedną lub więcej widocznych wad korozyjnych albo wad powłoki.
- korozja podłoża lub czerwona rdza, jeśli ma zastosowanie;
- białe produkty korozji, jeśli ma to znaczenie dla danego układu powłokowego;
- pęcherze, łuszczenie lub odpryskiwanie;
- wżery lub korozja miejscowa;
- rozprzestrzenianie się korozji od zdefiniowanej rysy lub nacięcia, jeśli badanie je przewiduje;
- uszkodzenie powłoki wokół krawędzi, otworów lub innych elementów o krytycznej geometrii;
- określone dla projektu limity dotyczące wyglądu lub inne udokumentowane wady.
Kiedy badanie w komorze solnej nie wystarcza
Jeśli rzeczywiste zastosowanie obejmuje powtarzające się cykle mokro-sucho, kondensację, cykle cieplne, działanie chemikaliów, ścieranie, promieniowanie UV na zewnątrz lub kontakt galwaniczny z innymi metalami, ciągłe badanie w obojętnej mgle solnej może nie odtwarzać dominującego mechanizmu uszkodzenia.
W takich przypadkach użyj badania w komorze solnej jako jednego z narzędzi walidacji i dodaj badanie odzwierciedlające rzeczywisty mechanizm ekspozycji. ASTM, na przykład, publikuje ASTM G85 dotyczący zmodyfikowanych badań w mgle solnej, w tym kilku zmodyfikowanych lub cyklicznych środowisk badania. Właściwa metoda nadal zależy od wymagania dotyczącego produktu, a nie od wyboru badania, które tylko brzmi najbardziej rygorystycznie.
Badanie w komorze solnej a cykliczne badanie korozyjne i ekspozycja terenowa
| Podejście | Najlepiej odpowiada na pytanie | Główne ograniczenie |
|---|---|---|
| Ciągłe badanie w komorze solnej | Jak próbka lub powłoka zachowuje się podczas określonej ciągłej ekspozycji na mgłę solną. | Nie odtwarza wszystkich rzeczywistych mechanizmów ekspozycji mokro-sucho, cieplnej, UV, chemicznej ani mechanicznej. |
| Cykliczne badanie korozyjne | Jak układ reaguje, gdy określony cykl celowo zmienia w czasie warunki ekspozycji. | Cykl nadal musi być odpowiedni dla badanego produktu i analizowanego mechanizmu uszkodzenia. |
| Ekspozycja w warunkach rzeczywistych | Sposób zachowania rzeczywistego elementu w rzeczywistym środowisku pracy. | Przebiega wolniej, jest mniej kontrolowane i trudno je odtworzyć w ramach krótkiego testu zakupowego. |
Jak nabywca powinien określić wymagania dotyczące badania w mgle solnej?
Specyfikacja zakupowa powinna umożliwiać audytowalną ocenę wyniku. W przypadku niestandardowych magnesów neodymowych prześlij wymagania dotyczące badania wraz z wymaganiami dotyczącymi powłoki i gotowego elementu, zamiast dodawać na rysunku samotną uwagę “odporny na mgłę solną”.
Co najmniej należy określić:
- wymaganą normę i jej wydanie;
- dokładną metodę lub wariant badania w mgle solnej, na przykład NSS, AASS lub CASS, jeśli ma zastosowanie;
- czy próbka jest kuponem testowym, niezamocowanym gotowym magnesem czy zmontowanym elementem;
- geometrię magnesu, system powłok oraz wszelkie krytyczne krawędzie, otwory, obszary maskowane lub powierzchnie kontaktowe;
- czyszczenie próbki, przygotowanie i stan początkowy;
- wymagany czas ekspozycji;
- wymagania dotyczące kondycjonowania wstępnego, wykonania rysy lub celowego uszkodzenia, jeśli występują;
- liczbę próbek lub wymagania dotyczące próbek powtórzeniowych;
- wymagania dotyczące położenia próbki, jeśli są istotne z punktu widzenia stosowanej metody;
- terminy kontroli oraz informację, czy przed oceną dopuszcza się czyszczenie;
- dokładną definicję uszkodzenia oraz dopuszczalny poziom korozji, pęcherzy, łuszczenia, wżerów lub innych wad;
- wymaganą zawartość raportu z badania i dokumentację fotograficzną.
W planowaniu jakości produkcji warto również określić, czy badanie w mgle solnej jest jednorazową walidacją projektu, okresowym audytem procesu, badaniem kwalifikacyjnym powłoki czy wymaganiem powtarzanym dla każdej partii. Są to różne zadania kontroli jakości i nie należy ich wyceniać ani planować tak, jakby były identyczne.
W przypadku projektu niestandardowego NdFeB firma OSENC może przeanalizować rysunek, geometrię magnesu, wymagania dotyczące powłoki, środowisko pracy oraz dostarczoną dla projektu dokumentację dotyczącą kryteriów akceptacji korozji jako jeden pakiet decyzyjny. Wszelkie dotyczące projektu ustalenia w zakresie metody badania, odpowiedzialności za badanie, stanu próbki, zasad akceptacji i wymaganych materiałów należy uzgodnić przed przedstawieniem wyceny, zwolnieniem próbki do realizacji lub rozpoczęciem produkcji. Zobacz stronę OSENC dotyczącą zarządzanie jakością szerszego kontekstu kontroli.
FAQ dotyczące badania w mgle solnej
Na czym polega badanie w komorze solnej?
Badanie w mgle solnej to przyspieszone badanie korozyjne, w którym materiał lub element z powłoką jest poddawany działaniu kontrolowanej mgły solnej. Stosuje się je głównie do weryfikacji powłoki i procesu zgodnie z określoną metodą laboratoryjną.
Czy ASTM B117 to to samo co ISO 9227?
Nie. Oba dokumenty są powszechnie stosowanymi odniesieniami do badań w komorze solnej, ale są różnymi normami. ASTM B117 opisuje działanie kontrolowanej aparatury do badań w rozpylonej solance, natomiast ISO 9227 definiuje procedury NSS, AASS i CASS. Specyfikacja zakupowa powinna wskazywać wymaganą normę i metodę.
Ile godzin powinno trwać badanie w komorze solnej?
Nie istnieje uniwersalny czas trwania odpowiedni dla każdego produktu. Wymagany czas ekspozycji powinien wynikać ze specyfikacji produktu, wymagań klienta, rysunku technicznego lub planu walidacji, wraz ze zdefiniowanym kryterium zaliczenia/niezaliczenia.
Czy 1 000 godzin badania w komorze solnej odpowiada określonej liczbie lat eksploatacji na zewnątrz?
Nie. Liczby godzin badania w komorze solnej nie można wiarygodnie przeliczyć na uniwersalną liczbę lat eksploatacji w warunkach rzeczywistych. W rzeczywistym środowisku występują czynniki, których ciągła mgła solna nie odwzorowuje.
Na czym polega badanie w obojętnej mgle solnej?
Badanie w obojętnej mgle solnej, zwykle określane skrótem NSS, jest metodą prowadzoną w warunkach zbliżonych do obojętnych. Norma ISO 9227 uwzględnia NSS jako jedną ze zdefiniowanych metod badania w mgle solnej.
Co należy uwzględnić w wymaganiach dotyczących badania w komorze solnej magnesów neodymowych?
Należy określić normę, metodę, stan próbki, geometrię wyrobu gotowego, system powłokowy, czas ekspozycji, liczbę próbek, procedurę kontroli oraz kryteria akceptacji. W przypadku części krytycznych należy badać reprezentatywne gotowe magnesy lub zespoły, jeśli krawędzie, otwory bądź uszkodzenia powstałe podczas montażu mogą wpływać na właściwości powłoki.
