OSENC makes custom neodymium cone and truncated-cone magnets to your drawing. We control the base diameter, tip diameter, height, pole orientation, magnetic grade, coating and critical finished dimensions as one production specification. Send us your 2D/3D drawing or Base Ø × Tip Ø × H, and we review the working gap and inspection requirements before quotation.
Krótka odpowiedź: A neodymium cone magnet has a wide base and a smaller working tip. That shape changes how the magnetic field is distributed near the tip. For a custom part, OSENC defines the base diameter, tip diameter, height, magnetic direction and working condition together instead of choosing a grade first and hoping the geometry works.
We use the cone shape when the application needs a smaller working pole face, a tapered body or a more focused magnetic area near the tip. OSENC starts from the drawing: base diameter, tip diameter, height, edge details and magnetic direction. We then match the grade and coating to the real working condition.
Most projects use a truncated cone with a flat tip. If you need a very small tip, radius, chamfer or a true pointed shape, show it on the drawing. We treat that as a separate geometry because the machining and edge condition are different.
Dwa magnesy stożkowe mogą być wykonane z materiału NdFeB tej samej klasy, a mimo to działać zupełnie inaczej. Zmiana średnicy podstawy, średnicy wierzchołka, wysokości lub szczeliny roboczej zmienia również parametry magnetyczne. Dlatego sama klasa magnesu nie wystarcza do przygotowania prawidłowej wyceny.
| Dane do zapytania ofertowego | Jak OSENC wykorzystuje te dane |
|---|---|
| Średnica podstawy × średnica wierzchołka × wysokość | Określa geometrię gotowego stożka lub stożka ściętego. |
| Kąt stożka, promień lub faza — jeśli mają znaczenie krytyczne | Określa przejście, geometrię wierzchołka oraz połączenie z zespołem. |
| Kierunek magnesowania i wymagana orientacja biegunów | Jednoznacznie określa oś magnetyczną oraz wymagany kierunek biegunów północnego/południowego w zespole. |
| Szczelina robocza i materiał współpracujący | Defines the actual magnetic working condition instead of relying on an isolated surface number. |
| Temperatura pracy i warunki środowiskowe | Decydują o doborze klasy magnesu i powłoki. |
| Tolerancje krytyczne | Określa, które wymiary wyrobu gotowego należy kontrolować w celu zapewnienia pasowania, ustawienia i powtarzalności. |
OSENC oddzielnie wykonuje pomiary pola magnetycznego i badania siły odrywania. Końcówka stożka może wytwarzać silne pole lokalne, jednak wysoki odczyt w gausach nie musi oznaczać dużej siły odrywania. Stosujemy badanie odpowiadające rzeczywistym warunkom pracy.
| Wielkość mierzona | Co określa | Co należy zdefiniować |
|---|---|---|
| Gauss na powierzchni | Lokalną indukcję magnetyczną w pobliżu powierzchni magnesu. | Położenie i orientację sondy oraz odległość pomiarową. |
| Pole w szczelinie roboczej | Pole magnetyczne dostępne w miejscu czujnika, obiektu docelowego lub elementu współpracującego. | Szczelinę, geometrię stożka, orientację magnesowania i znajdujący się w pobliżu materiał ferromagnetyczny. |
| Siła odrywania | Siłę potrzebną do mechanicznego rozdzielenia elementów w określonych warunkach styku. | Grubość stali, stan powierzchni, powierzchnię styku i kierunek odrywania. |
Powiązany poradnik: Jak mierzyć siłę magnesu

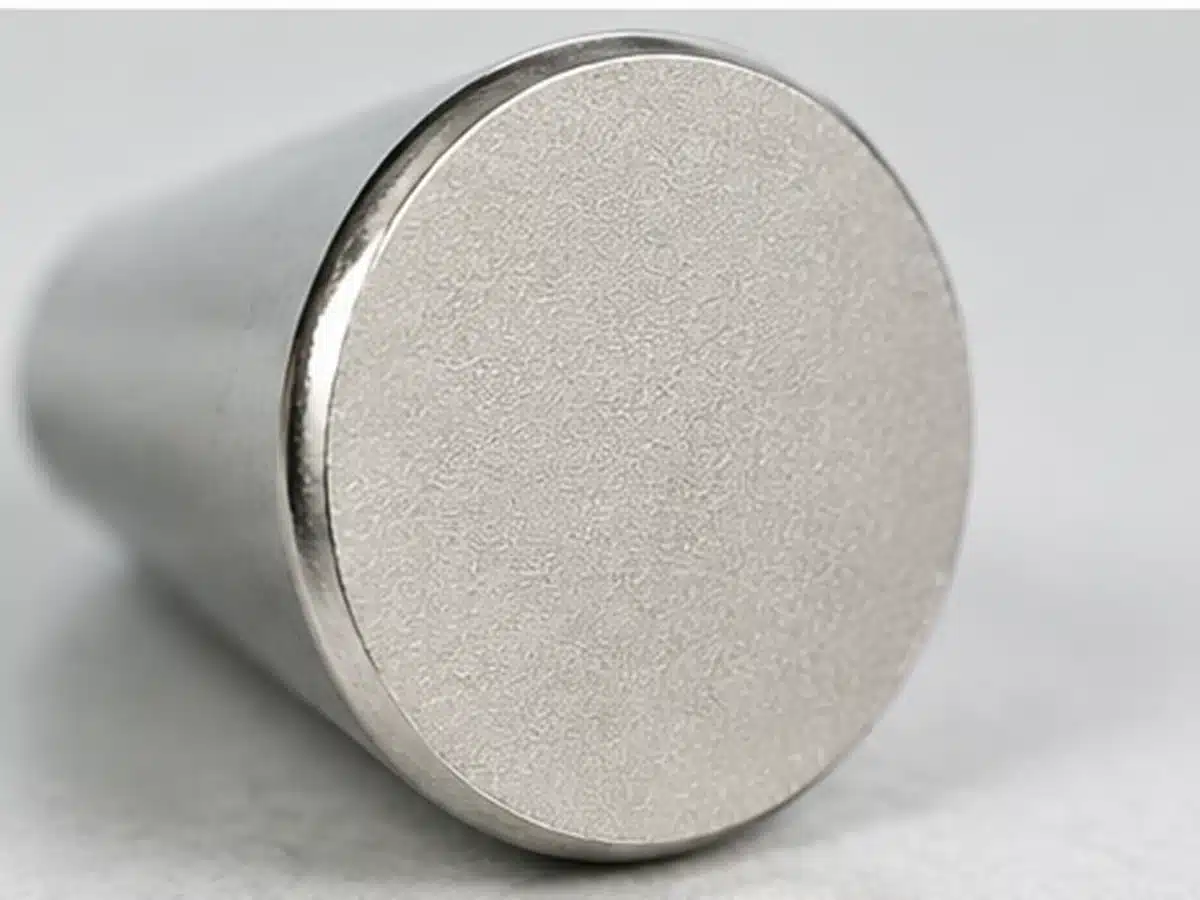

Powierzchnia podstawy jest większa, a powierzchnia końcówki mniejsza. Kierunek magnesowania oraz wymaganą biegunowość końcówki i podstawy określa rysunek aplikacyjny.
W konstrukcjach osiowych OSENC kontroluje wymaganą orientację biegunów północnego i południowego między powierzchnią podstawy a powierzchnią końcówki. Jeśli biegunowość wpływa na reakcję czujnika, kierunek przyciągania lub orientację montażową, przed rozpoczęciem produkcji jednoznacznie określamy ten kierunek na rysunku i w wymaganiach dotyczących kontroli.
| Zastosowanie | Zalety geometrii stożkowej | Kluczowe dane do zapytania ofertowego |
|---|---|---|
| Pozycjonowanie czujników i wykrywanie | Mniejsza powierzchnia bieguna może zapewnić lokalne pole przy czujniku lub współpracującym obiekcie docelowym. | Odległość i orientację czujnika, próg przełączania oraz położenie obiektu docelowego. |
| Przyrządy magnetyczne i elementy ustalające | Korpus stożkowy może łączyć funkcję magnetyczną z kompaktową geometrią ułatwiającą ustalanie położenia lub chwytanie. | Geometrię mocowania, szczelinę roboczą, współpracujący element stalowy oraz wymagania dotyczące utrzymania elementu. |
| Research equipment & prototypes | Useful when engineers need controlled geometry for field experiments, positioning or concept validation. | Target field condition, working distance, temperature and inspection method. |
| Precision holding applications | A cone can concentrate the working area around a smaller pole face while retaining more magnetic volume at the base. | Load, contact condition, mating material and required safety margin. |
| Zespoły magnetyczne OEM | The cone geometry can be built into a larger bracket, housing or mechanism when a small working pole face or tapered profile is needed. | Assembly drawing, mating parts, working gap, polarity and critical tolerances. |
OSENC opracowuje specyfikację magnesu stożkowego na podstawie rysunku i warunków pracy. Geometria, parametry magnetyczne, temperatura, powłoka i kontrola są traktowane jako jedna specyfikacja projektowanego elementu.
| Element | Proces inżynieryjny OSENC |
|---|---|
| Materiał | Spiekany NdFeB dobierany na podstawie wymaganych parametrów magnetycznych, temperatury i geometrii stożka. |
| Klasa | OSENC dobiera klasę NdFeB na podstawie wymaganych parametrów magnetycznych, geometrii stożka, szczeliny roboczej i temperatury pracy. Klasa jest częścią specyfikacji produkcyjnej, a nie samodzielnym argumentem sprzedażowym. |
| Powłoka | OSENC dobiera powłokę na podstawie środowiska pracy, narażenia na korozję, warunków obsługi i wymagań dotyczących gotowego elementu. Przed przygotowaniem wyceny określamy powłokę wraz z wymiarami gotowego elementu. |
| Magnesowanie | Kierunek magnesowania oraz wymagana orientacja biegunów na powierzchni podstawy i wierzchołka są określane na podstawie rysunku aplikacyjnego. W konstrukcjach z magnesowaniem osiowym kierunek północ/południe jest kontrolowany między powierzchnią podstawy a powierzchnią wierzchołkową. |
| Wymiary i tolerancja | Wymiary krytyczne są kontrolowane względem zatwierdzonego rysunku gotowego elementu, z uwzględnieniem powłoki, jeśli została określona. |
| Temperatura pracy | OSENC dobiera klasę materiału na podstawie rzeczywistej temperatury pracy i obwodu magnetycznego, zamiast stosować jedną uniwersalną klasę temperaturową do każdego magnesu stożkowego. |
Powiązana kompetencja: Magnesy neodymowe na zamówienie · Powłoki magnesów neodymowych · Magnesy neodymowe
Prześlij średnicę podstawy, średnicę wierzchołka, wysokość, szczelinę roboczą, temperaturę pracy oraz informację o wymaganym działaniu magnesu. OSENC przekształci te dane w przejrzystą specyfikację parametrów magnetycznych i kontroli do wyceny.

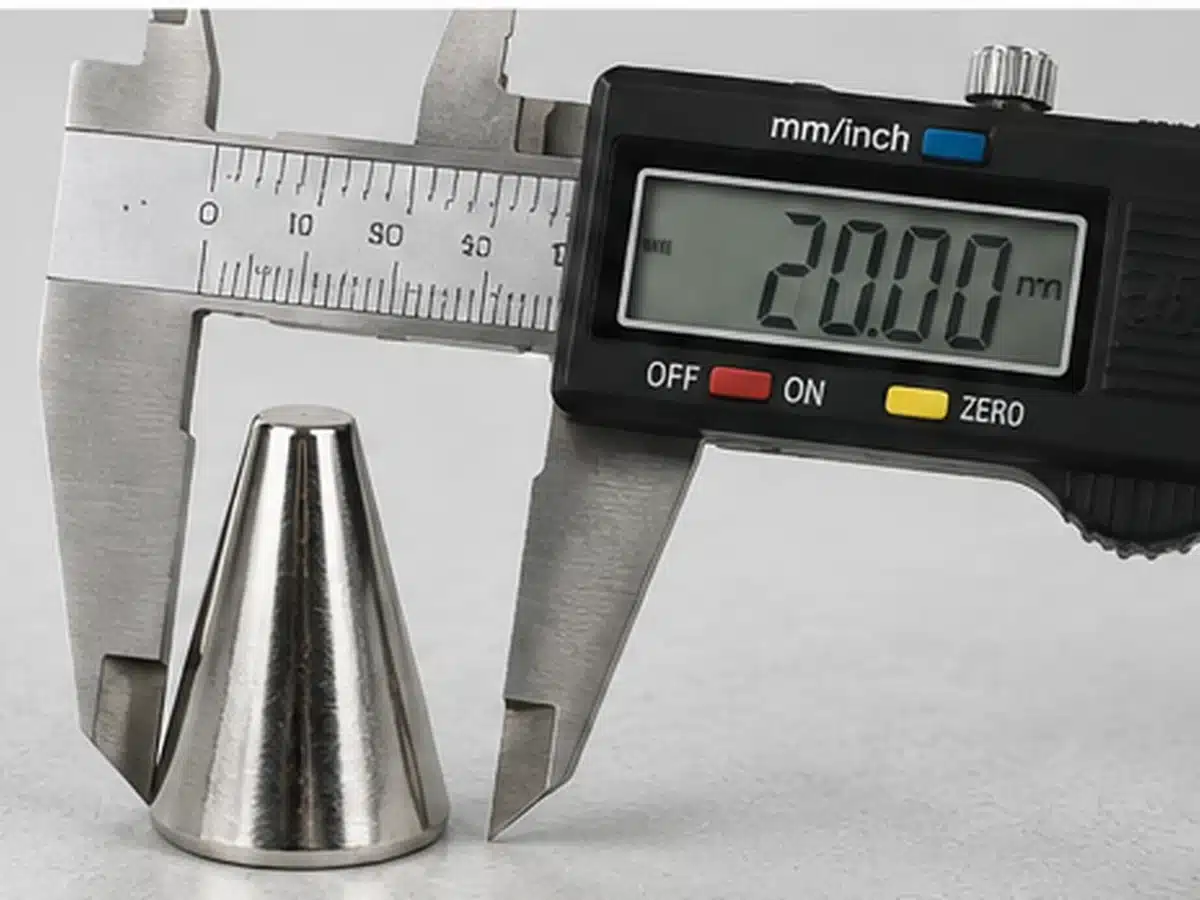

OSENC sprawdza gotowy magnes stożkowy względem zatwierdzonego rysunku. Koncentrujemy się na wymiarach wpływających na dopasowanie, wymaganym kierunku biegunów, stanie powierzchni oraz uzgodnionej metodzie kontroli magnetycznej.
Wyłącznie ilustracja poglądowa. Wymiary odbiorcze są określone w zatwierdzonym rysunku OSENC i protokole kontroli.
Wyłącznie ilustracja poglądowa. Nie jest przedstawiona jako fotografia produkcji OSENC, kontroli jakości OSENC ani realizacji dla klienta.
Jeśli oba kształty pasują do zespołu, należy wybrać je na podstawie powierzchni roboczej i sposobu osadzenia magnesu w produkcie. Magnes stożkowy nie jest automatycznie “silniejszy” od tarczowego. Geometria zmienia jedynie sposób wykorzystania pola magnetycznego i interfejsu mechanicznego.
| Wybierz magnes stożkowy, gdy | Kiedy wybrać magnes dyskowy |
|---|---|
| Potrzebna jest mniejsza powierzchnia bieguna roboczego lub zwężający się korpus. | Potrzebna jest szeroka, płaska powierzchnia robocza. |
| Element wymaga stożka, końcówki lub profilu pozycjonującego określonego na rysunku. | Prosta geometria cylindryczna pasuje do zespołu. |
| Trzeba sprawdzić pole magnetyczne wokół zdefiniowanej końcówki i w szczelinie roboczej. | Zastosowanie wymaga głównie standardowego interfejsu magnetycznego z płaską powierzchnią czołową. |
| Stożkowy kształt ułatwia obsługę, pozycjonowanie lub integrację z niestandardowym zespołem. | Prostota produkcji i standaryzacja są ważniejsze niż profil stożkowy. |
Najpierw należy określić średnicę podstawy, średnicę końcówki i wysokość całkowitą. Jeśli kąt stożka, promień, faza lub inne szczegóły przejścia mają kluczowe znaczenie funkcjonalne, należy je również podać. Następnie OSENC uwzględnia te wymiary wraz z wymaganiami dotyczącymi klasy magnesu, powłoki, kierunku magnesowania, temperatury pracy i kontroli.
Stożek sprawdza się, gdy konstrukcja zyskuje dzięki zwężającemu się korpusowi, mniejszej powierzchni roboczej bieguna lub łatwiejszemu chwytaniu i pozycjonowaniu. Dysk jest zwykle prostszym rozwiązaniem, gdy ważniejsza jest szeroka, płaska powierzchnia styku lub znormalizowana geometria.
Określ parametr odpowiadający rzeczywistemu zastosowaniu. Stosuj wartość w gausach, gdy znaczenie ma lokalna indukcja magnetyczna w określonym punkcie, pole magnetyczne w szczelinie roboczej, gdy czujnik lub obiekt docelowy działa w pewnej odległości, oraz siłę odrywania, gdy wymaganiem jest określona mechaniczna siła rozdzielająca. OSENC wiąże metodę odbioru z uzgodnioną konfiguracją badania.
Nie należy przyjmować jednej uniwersalnej wartości. Lokalne pole zależy od geometrii stożka, gatunku materiału, sposobu magnesowania i miejsca pomiaru. Wartości należy porównywać wyłącznie przy takiej samej, ściśle określonej lokalizacji sondy i szczelinie.
Tak. Prosimy przesłać rysunek techniczny lub podać: średnica podstawy × średnica końcówki × wysokość. OSENC opracuje specyfikację produkcyjną na podstawie wymiarów, szczeliny roboczej, kierunku magnesowania, powłoki, temperatury oraz wymagań dotyczących kontroli.
Tak, jeśli za szklaną powierzchnią tablicy znajduje się stal ferromagnetyczna. Rezultat zależy od grubości szkła, konstrukcji podłoża, geometrii stożka i obciążenia. Prosimy o przesłanie tych danych, a OSENC określi warunki badania przed rozpoczęciem produkcji seryjnej.
Nie musisz najpierw zgadywać docelowej klasy magnesu. Prześlij geometrię i rzeczywiste warunki pracy. OSENC przełoży je na jedną, klarowną specyfikację produkcyjną na potrzeby wyceny.
