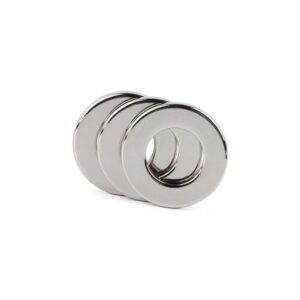

Czym jest magnes pierścieniowy (magnes z otworem) i jak go stosować

Magnes pierścieniowy — nazywany również magnesem typu donut, magnesem annular lub pierścieniem magnetycznym — to zasadniczo magnes trwały w kształcie podkładki— okrągły na zewnątrz i z otworem przechodzącym przez środek. To właśnie ten otwór sprawia, że magnes jest tak użyteczny: można nasunąć go na wał, pręt lub śrubę i utrzymać wszystkie elementy centrycznie. Dlatego magnesy pierścieniowe tak często stosuje się w silnikach, enkoderach i sprzęgłach magnetycznych.

Krótka uwaga z praktyki produkcyjnej: często zakłada się, że “wyższa klasa” automatycznie oznacza większą siłę trzymania. W rzeczywistych konstrukcjach klasa materiału jest jednym z kryteriów, a nie punktem końcowym. Ostateczny wynik często zależy od geometrii, szczeliny powietrznej, grubości powłoki i stanu powierzchni stalowej. Zaczynam od wyboru klasy, a następnie weryfikuję siłę trzymania przy użyciu tej samej stali, tego samego odstępu i tych samych warunków montażu, jakie rzeczywiście wystąpią w produkcie.

Krótka odpowiedź — jak określić specyfikację magnesu pierścieniowego (klasa, temperatura i rzeczywista siła trzymania)

W przypadku neodymowych magnesów pierścieniowych (NdFeB) klasa (N35/N42/N52) jest przede wszystkim oznaczeniem wytrzymałości materiału ((BH)max, MGOe) — przydatnym, ale niebędącym ostatecznym wyznacznikiem rzeczywistej siły trzymania. Rzeczywista siła odrywania zależy jednak zazwyczaj przede wszystkim od szczeliny powietrznej, powierzchni styku i stalowego elementu docelowego, a nie od różnicy o jeden stopień klasy.

Jeśli występuje podwyższona temperatura, znaczenie mają klasy z przyrostkami takimi jak H/SH/UH/EH/AH ponieważ ograniczają nieodwracalne rozmagnesowanie. Z mojego doświadczenia wynika, że temperatura jest #1 powodem, dla którego “dobre wyniki na stanowisku testowym” zawodzą po montażu (silniki, zamknięte obudowy, nagrzewanie cieplne).

Czym różni się magnes pierścieniowy i kiedy jest lepszy od magnesu krążkowego

Najprościej wyobrazić sobie magnes pierścieniowy jako magnes krążkowy z centralnym otworem, umożliwiającym dokładniejszy montaż i powtarzalne ustawienie. Innymi słowy jest to okrągły magnes o określonej średnicy wewnętrznej (ID), przeznaczony do montażu i pozycjonowania — dlatego nazywa się go również pierścieniem magnetycznym lub magnesem obrączkowym.

Otwór ten zmienia sposób montażu, ustawiania i stabilizacji magnesu w zespołach obrotowych. W porównaniu z pełnym magnesem krążkowym kształt pierścieniowy zwykle zapewnia:

• Praktyczne możliwości montażu bez konstrukcji wymagających dużej ilości kleju
• Łatwiejszy montaż (na wałach, prętach i śrubach)
• Dokładniejsze ustawienie części obrotowych (silników, enkoderów i sprzęgieł)

Magnesy pierścieniowe wykonuje się z następujących materiałów:

• NdFeB (neodym) dla uzyskania najwyższego stosunku właściwości magnetycznych do wymiarów
• Ferryt (materiał ceramiczny) ze względu na niższy koszt i większą odporność na korozję
• SmCo (samar-kobalt) w celu zapewnienia większej stabilności w podwyższonej temperaturze w wymagających warunkach

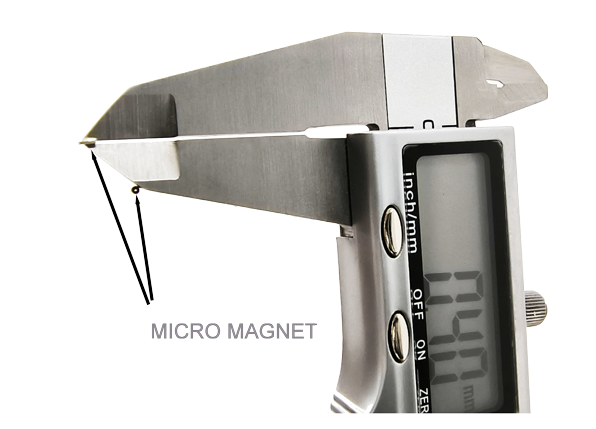

Mikropierścieniowy magnes (małe magnesy pierścieniowe)

Mikropierścieniowe magnesy to po prostu niewielkie magnesy w kształcie pierścienia — ich średnica zewnętrzna często wynosi od zaledwie kilku milimetrów do kilku centymetrów. Są powszechnie stosowane w kompaktowych zespołach, w których istotne jest precyzyjne ustawienie (małe silniki, czujniki, słuchawki douszne, precyzyjne przyrządy montażowe). Przy mikrowymiarach tolerancja i grubość powłoki stają się “rzeczywistą szczeliną powietrzną”,” dlatego zawsze należy potwierdzić średnicę zewnętrzną i wewnętrzną, rodzaj powłoki oraz rzeczywisty odstęp w zmontowanym układzie.

Najważniejsze parametry magnesów pierścieniowych (materiał, wymiary, klasa i powłoka)

W ten sposób wyjaśniam nabywcom dobór magnesów pierścieniowych — i tak w praktyce ustalam ostateczną specyfikację w rzeczywistych projektach. Zachowanie tej kolejności pozwala uniknąć najczęstszego problemu: “na stanowisku testowym działało, ale po zamontowaniu przestało”.

1) Zacznij od warunków pracy (pozwoli to szybko określić materiał i klasę temperaturową)

Zanim rozważysz wybór między N42 a N52, odpowiedz na dwa pytania: Czy magnes będzie narażony na działanie wysokiej temperatury? oraz Czy magnes będzie narażony na wilgoć lub korozję?

• Narażenie na wysoką temperaturę: Jeśli magnes znajduje się w pobliżu silnika, wewnątrz zamkniętej obudowy lub w innym miejscu, w którym z czasem kumuluje się ciepło, główną przyczyną awarii jest zwykle temperatura. Standardowy NdFeB zazwyczaj sprawdza się do około 80 °C, ale rzeczywiste zespoły mogą nagrzewać się bardziej, niż można oczekiwać. W razie wątpliwości wybierz klasa temperaturowa (H/SH/UH…) i zweryfikuj ją na próbce.
• Narażenie na korozję: Magnes NdFeB jest mocny, ale bardziej podatny na korozję. Jeśli występuje wilgoć, słone powietrze, rozbryzgi wody lub chemikalia, powłoka i uszczelnienie mają większe znaczenie niż wybór najwyższej klasy.

2) Ustal geometrię (średnica zewnętrzna × średnica wewnętrzna × grubość), zanim zaczniesz mówić o “sile”

W przypadku magnesów pierścieniowych najważniejsze są dopasowanie i zasięg pola. Zawsze na wczesnym etapie potwierdzam trzy wymiary:

• OD (średnica zewnętrzna): określa powierzchnię styku i ilość stali, którą można “uchwycić”.”
• ID (średnica wewnętrzna): musi odpowiadać luzowi i tolerancji wału lub elementu złącznego.
• Grubość: ma duży wpływ na zasięg pola. Jeśli potrzebujesz większej siły odrywania z pewnej odległości, większa grubość często pomaga bardziej niż niewielkie podwyższenie klasy.
  Przypomnienie dotyczące rzeczywistych warunków: Jeśli konstrukcja obejmuje farbę, taśmę, żywicę epoksydową, gumę lub osłonę z tworzywa sztucznego, już występuje w niej szczelina powietrzna. Nawet 0,2–1,0 mm może zniwelować korzyść z zastosowania wyższej klasy magnesu.

3) Wybierz kierunek magnesowania (osiowy lub średnicowy)

To jedna z najczęstszych przyczyn wrażenia, że magnes “słabo działa”. Wybierz magnesowanie osiowe, jeśli stalowy element docelowy lub czujnik zbliża się do powierzchni czołowej; rozważ magnesowanie średnicowe, jeśli odczyt odbywa się z boku. (Kierunek i przebieg pola wyjaśniam w sekcji “Pole magnetyczne” poniżej.)

• Magnesowanie osiowe (najczęściej stosowane): bieguny znajdują się na płaskich powierzchniach czołowych. Najlepsze rozwiązanie, gdy stalowy element docelowy lub powierzchnia robocza znajduje się od strony czoła magnesu. Typowe dla silników, głośników i wielu układów mocujących.
• Magnesowanie średnicowe: bieguny znajdują się po przeciwnych stronach powierzchni bocznej. Najlepsze rozwiązanie do czujników dokonujących odczytu z boku, wielu enkoderów i niektórych konstrukcji sprzęgieł.
  Prosta zasada, którą stosuję: jeśli czujnik lub element docelowy zbliża się do czoła, zacznij od magnesowania osiowego; jeśli zbliża się do boku, należy rozważyć magnesowanie średnicowe.

4) Wybierz klasę (oraz klasę temperaturową), kierując się praktyczną zasadą “koszt a korzyść”

Teraz można dobrać klasę, ponieważ znasz już sposób osadzenia, szczelinę powietrzną i kierunek magnesowania.

• N42 zwykle jest najlepszym uniwersalnym wyborem w przypadku wielu konstrukcji z magnesami pierścieniowymi (dobra siła, rozsądny koszt i stabilna dostępność).
• N52 sprawdza się najlepiej, gdy przestrzeń jest naprawdę ograniczona i nie można zwiększyć objętości.
• Jeśli występuje wysoka temperatura, nie wybieraj najpierw “N52” — zwiększ... klasa temperaturowa:
  • H / SH / UH / EH / AH są stosowane w celu ograniczenia nieodwracalnej demagnetyzacji w wyższych temperaturach.
    Praktyczna wskazówka dotycząca wyboru: Jeśli możesz nieco zwiększyć średnicę zewnętrzną lub grubość, nieco większy N42 często sprawdza się lepiej niż bardzo mały N52 w rzeczywistych konstrukcjach (szczególnie gdy występuje szczelina powietrzna).

5) Wybierz powłokę (w przypadku NdFeB powłoka jest elementem właściwości użytkowych, a nie tylko wyglądu)

W przypadku neodymowych magnesów pierścieniowych powłoka w wielu środowiskach nie jest opcjonalna. Wpływa na odporność korozyjną i dodaje niewielką, ale rzeczywistą warstwę dystansową. Typowe opcje:

• NiCuNi (niklowa): powszechna, zapewnia dobrą ogólną ochronę do zastosowań wewnątrz pomieszczeń i w suchych warunkach.
• Epoksydowa: lepiej sprawdza się przy narażeniu na wilgoć, ale może odpryskiwać w przypadku niewłaściwego użytkowania; jej grubość może zwiększać szczelinę powietrzną.
• Zn / fosforanowa / inne: stosowane w zależności od wymagań dotyczących kosztu lub warunków środowiskowych.
  Jeśli magnes będzie narażony na wodę, słone powietrze lub chemikalia, zapytaj o uszczelnienie i sposób postępowania z magnesem, a nie tylko o nazwę powłoki.

6) Potwierdź warunki testu (w ten sposób unikniesz niespodzianek po instalacji)

Przed zatwierdzeniem specyfikacji potwierdź sposób pomiaru “siły odrywania” lub “siły trzymania”. Zawsze proszę o:

• Płytę stalową grubość oraz materiał
• Stan powierzchni (czysta a pomalowana lub chropowata)
• Szczelina powietrzna zastosowana podczas testu (0 mm zamiast 0,2 / 0,5 / 1,0 mm zmienia wszystko)
• Kierunek odrywania (odrywanie prostopadłe a ścinanie lub przesuwanie)

Jeśli dostawca nie potrafi opisać układu testowego, trudno zaufać podanej wartości. Ten sam magnes pierścieniowy może wyglądać na “mocny” lub “słaby” w zależności od sposobu przeprowadzenia testu.

Moja 30-sekundowa lista kontrolna specyfikacji magnesu pierścieniowego (co potwierdzam przed złożeniem zamówienia)

• średnica zewnętrzna × średnica wewnętrzna × grubość: Czy magnes zmieści się fizycznie i czy jego grubość jest wystarczająca dla wymaganej odległości roboczej?
• Materiał: NdFeB (wysoka siła przy kompaktowych wymiarach) vs ferryt (koszt i odporność korozyjna) vs SmCo (stabilność w wysokiej temperaturze).
• Klasa + sufiks temperaturowy: N42/N52, jeśli priorytetem jest siła, H/SH/UH/EH/AH jeśli występuje nagrzewanie.
• Magnesowanie: Osiowe (odczyt od strony czołowej) czy średnicowe (odczyt od strony bocznej) — zależnie od położenia czujnika lub elementu stalowego.
• Powłoka/uszczelnienie: Powłoka niklowa do suchych zastosowań wewnętrznych; powłoka epoksydowa lub lepsze uszczelnienie, jeśli występuje wilgoć/sól.
• Konfiguracja testu siły odrywania: Grubość stali + stan powierzchni + szczelina powietrzna + kierunek odrywania (odrywanie czy ścinanie).

Zastosowania magnesów pierścieniowych (przykłady z praktyki i zalety kształtu pierścienia)

Magnesy pierścieniowe mają wiele praktycznych zastosowań: ich kształt ułatwia montaż i osiowanie, szczególnie gdy dany element musi się obracać lub pozostać wycentrowany. Dlatego ten sam magnes pierścieniowy można spotkać w silnikach, czujnikach, głośnikach i sprzęgłach.

Oto najczęstsze zastosowania, z którymi spotykam się w rzeczywistych projektach:

• Silniki i generatory (stabilny obrót i kompaktowe konstrukcje wirników)
• Czujniki i enkodery (łatwy montaż na wale + powtarzalne osiowanie)
• Głośniki i przetworniki audio (współpracuje z cewką drgającą, aby wytwarzać dźwięk)
• Sprzęgła magnetyczne (bezstykowe przenoszenie momentu obrotowego w pompach i mieszalnikach)
• Wyposażenie laboratoryjne (mieszanie magnetyczne i układy pozycjonowania)
• Separacja przemysłowa (gdy geometria pierścienia lepiej pasuje do układu mechanicznego niż bloki/dyski)

Jeśli wybierasz między magnesem pierścieniowym a magnesem dyskowym, lepsze pytanie nie brzmi: “który jest silniejszy?”, lecz: “który kształt można łatwo zamontować i utrzymać w prawidłowym położeniu podczas rzeczywistej eksploatacji?”

Pole magnetyczne magnesu pierścieniowego (magnesowanie osiowe a średnicowe)

Gdy analizujesz pole magnetyczne magnesu pierścieniowego, najważniejsze pytanie brzmi: gdzie znajdują się bieguny i gdzie znajduje się czujnik lub stalowy element docelowy? Po ustaleniu, czy pole ma być skierowane “od strony czołowej”, czy “od strony bocznej”, wybór sposobu magnesowania staje się prosty.

Magnesowanie osiowe (najczęściej stosowane)

Przy magnesowaniu osiowym, biegun północny i południowy znajdują się na dwóch płaskich powierzchniach. Pole koncentruje się wzdłuż osi centralnej, dlatego magnesy pierścieniowe magnesowane osiowo są powszechnie stosowane w silnikach, czujnikach i głośnikach.

Magnesowanie średnicowe (pole od jednej strony do drugiej)

Przy magnesowanie średnicowe, bieguny znajdują się po przeciwnych stronach zakrzywionej powierzchni pierścienia. Pole przebiega w poprzek średnicy, tworząc efekt “boczny”, przydatny w enkoderach obrotowych i niektórych konstrukcjach sprzęgieł.

Rozkład natężenia pola (gdzie pole jest najsilniejsze)

Pole magnesu pierścieniowego jest zwykle najsilniejsze przy krawędziach — zarówno przy wewnętrznej krawędzi otworu, jak i przy krawędzi zewnętrznej — ponieważ w tych miejscach strumień magnetyczny ma tendencję do zagęszczania się. Przy wizualizacji linii pola warto przyjąć, że skupiają się one przy krawędziach, a ich rozkład nie jest idealnie równomierny. Z tego względu nawet bardzo małe szczeliny, powodowane przez farbę, taśmę czy podkładki gumowe, mogą wpływać na rzeczywiste parametry pracy bardziej, niż można oczekiwać.

Magnesy pierścieniowe z otworem (otwór prosty i pogłębiony stożkowo)

Cechą charakterystyczną magnesu pierścieniowego jest otwór centralny, jednak na rynku występują zwykle dwa rodzaje otworów: zwykły otwór prosty oraz otwór pogłębiony stożkowo (do mocowania śrubami).

Magnes pierścieniowy z otworem prostym

A magnes pierścieniowy z otworem prostym to zasadniczo magnes tarczowy z równym, koncentrycznym otworem. Ten wariant jest popularny ze względu na prostą konstrukcję, ekonomiczność i łatwy montaż na wałach, prętach lub w uchwytach.

W praktyce, na podstawie rzeczywistych zamówień:

• Małe magnesy pierścieniowe z otworem prostym są powszechnie stosowane w kompaktowych produktach, takich jak komponenty audio, na przykład słuchawki i małe głośniki.
• Duże magnesy pierścieniowe mogą być wykonywane w znacznie większych rozmiarach, z dużą średnicą zewnętrzną i wewnętrzną, do konstrukcji przemysłowych, w tym większych głośników oraz specjalistycznych zastosowań robotycznych, w których istotne są montaż i ustawienie.

Uwaga praktyczna: w przypadku dużych pierścieni parametry pracy zależą w znacznym stopniu od współpracującego elementu stalowego i szczeliny powietrznej, a nie tylko od gatunku materiału magnetycznego. Dlatego przed ostatecznym określeniem specyfikacji magnesu zazwyczaj potwierdzamy rzeczywiste warunki zabudowy.

Magnesy pierścieniowe z pogłębieniem stożkowym (warianty do mocowania śrubami)

Magnes pierścieniowy z pogłębieniem stożkowym (często sprzedawany jako magnesy neodymowe z otworem stożkowym w wersji wykonanej z NdFeB) ma na jednej powierzchni stożkowe zagłębienie, dzięki któremu śruba z łbem stożkowym licuje się z powierzchnią magnesu (często pod kątem 90°, zależnie od standardu elementów złącznych).

Dlaczego inżynierowie i kupujący wybierają magnesy z pogłębieniem stożkowym:

• Czystszy montaż (bez kleju, bez wsporników i z mniejszą liczbą ruchomych części)
• Większa powtarzalność pozycjonowania (śruba wyznacza ustawienie)
• Bezpieczniejsza obsługa w produkcji (mniejsze ryzyko przesunięcia się magnesów podczas montażu)

Wskazówka z praktyki produkcyjnej: magnesy z otworem stożkowym są bardziej podatne na pękanie, jeśli śruba zostanie dokręcona zbyt mocno. Jeśli zespół pracuje w warunkach silnych drgań, zwykle zalecam sprawdzenie momentu dokręcania śruby, zastosowanie właściwej podkładki oraz upewnienie się, że powierzchnia osadzenia magnesu jest płaska.

Jak zwiększyć siłę magnesu pierścieniowego (bez niepotrzebnego wydawania pieniędzy na wyższą klasę)

Jeśli chcesz uzyskać magnes pierścieniowy o większej sile, istnieją trzy praktyczne możliwości — a w wielu rzeczywistych konstrukcjach tylko jedna z nich dotyczy “klasy”.”

1) Zwiększ objętość magnesu (średnica zewnętrzna / średnica wewnętrzna / grubość)

Większa objętość zazwyczaj zwiększa dostępny strumień magnetyczny. Jeśli masz wystarczająco dużo miejsca, jest to często najbardziej opłacalny sposób na uzyskanie lepszych parametrów.

2) Zastosuj materiał o wyższych parametrach (NdFeB lub SmCo)

• NdFeB (neodym) to najlepszy wybór pod względem stosunku siły do rozmiaru w większości zastosowań.
• SmCo to dobry wybór, gdy kluczowa jest stabilność cieplna (zazwyczaj lepiej niż NdFeB znosi wyższe temperatury pracy).

Uwaga praktyczna: w wielu środowiskach NdFeB wymaga odpowiedniej ochrony antykorozyjnej, dlatego znaczenie mają powłoka i uszczelnienie.

3) Udoskonal obwód magnetyczny (zmniejsz szczelinę powietrzną, zastosuj stalowy obwód zwrotny dla strumienia magnetycznego lub użyj zespołu magnetycznego)

Jeśli w konstrukcji występuje farba, klej, guma lub jakikolwiek element dystansowy, zmniejszenie szczeliny powietrznej często daje większy efekt niż przejście z N42 na N52.

A jeśli zależy Ci na wyjątkowo dużej indukcji magnetycznej, zwykle trzeba wyjść poza pojedynczy magnes i zastosować zespół magnetyczny.

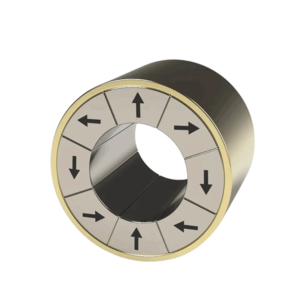

Pierścieniowy układ Halbacha (gdy wymagana jest koncentracja strumienia magnetycznego)

A Pierścieniowy układ Halbacha nie jest pojedynczym magnesem pierścieniowym — to starannie rozmieszczony układ zespół magnetyczny zaprojektowany tak, aby koncentrować pole magnetyczne po jednej stronie (często wewnątrz pierścienia), a ograniczać je po drugiej.

Gdzie warto stosować pierścieniowe układy Halbacha:

• Wysokosprawne silniki i generatory
• Łożyska magnetyczne
• Zaawansowane urządzenia pomiarowe lub badawcze
• Konstrukcje wymagające silnego strumienia magnetycznego przy ograniczonej przestrzeni

Z doświadczeń projektowych wynika, że zespoły Halbacha mogą zapewniać znaczną koncentrację pola, ale wymagają również bardziej rygorystycznych tolerancji, precyzyjnej kontroli magnesowania i niezawodnego mocowania mechanicznego. Innymi słowy, zapewniają dużą koncentrację pola, lecz nie są bezpośrednim zamiennikiem standardowego magnesu pierścieniowego.

Zalety magnesów pierścieniowych — dlaczego inżynierowie wybierają ten kształt

Popularność magnesów pierścieniowych wynika przede wszystkim z jednego powodu: ich geometria ułatwia montaż bez pogarszania parametrów.

Najważniejsze zalety w rzeczywistych zastosowaniach:

• Łatwy montaż i ustawianie (centralny otwór doskonale nadaje się do wałów, prętów i konstrukcji mocowanych śrubami)
• Idealne do układów obrotowych (wyważony kształt sprzyja stabilnej pracy obrotowej silników i sprzęgieł)
• Elastyczne opcje magnesowania (magnesowanie osiowe, średnicowe, a w niektórych przypadkach również wielobiegunowe)
• Szeroki wybór materiałów (NdFeB zapewnia dużą siłę przy kompaktowych wymiarach, ferryt — niski koszt i odporność na korozję, a SmCo — stabilność w wysokiej temperaturze)

Ważna uwaga: “większa siła” zależy od konfiguracji testu. Magnes pierścieniowy nie jest automatycznie silniejszy od magnesu walcowego o tej samej średnicy zewnętrznej — zwykle decydują o tym dopasowanie, ustawienie oraz obwód magnetyczny zbudowany wokół magnesu.

Gdzie kupić magnesy pierścieniowe (i jak uniknąć niezgodności ze specyfikacją)

Magnesy pierścieniowe można kupić w lokalnych sklepach, sklepach internetowych lub bezpośrednio u producenta. Najlepsza opcja zależy od tego, jak rygorystyczna jest specyfikacja.

1) Sklep lokalny (najszybsze rozwiązanie w przypadku podstawowych potrzeb)

Dobre rozwiązanie do szybkich testów i prostych zastosowań. Wadą jest ograniczony wybór klasy materiału, powłoki i kierunku magnesowania.

2) Duże platformy sprzedażowe online (wygodne, ale specyfikacje mogą być niespójne)

Dobra obsługa klienta i szybka wysyłka — jednak w przypadku projektów technicznych oferty nie zawsze jasno określają klasę materiału, kierunek magnesowania i warunki testu.

3) Wyspecjalizowani dostawcy magnesów (lepsza specyfikacja i większa powtarzalność)

Tacy dostawcy zazwyczaj podają więcej informacji na temat materiału, powłoki i tolerancji.

4) Producent (najlepsze rozwiązanie w przypadku projektów niestandardowych lub o wysokich wymaganiach)

Jeśli potrzebne jest konkretne połączenie parametrów — tolerancja wymiarowa, powłoka, klasa NdFeB, klasy temperaturowe magnesów, lub niestandardowy układ magnesowania — zamówienie u producenta jest zazwyczaj najbezpieczniejszym rozwiązaniem.

Praktyczna lista kontrolna, której używam przed zatwierdzeniem specyfikacji magnesu pierścieniowego:

• Wymiary (średnica zewnętrzna × średnica wewnętrzna × grubość)
• Materiał (NdFeB / ferryt / SmCo)
• Klasa materiału + przyrostek temperaturowy (jeśli występuje narażenie na wysoką temperaturę)
• Kierunek magnesowania (osiowy lub średnicowy)
• Powłoka i ochrona przed korozją
• Warunki testu siły odrywania (grubość stali, szczelina powietrzna, kierunek odrywania)

Dodatkowy przypadek zastosowania z rzeczywistego użytkowania: W jednym z projektów klient zastąpił magnes pierścieniowy N42 magnesem N52, ponieważ podczas montażu zespół wydawał się “zbyt słaby”. Teoretycznie brzmiało to rozsądnie, ale rzeczywistą przyczyną była cienka gumowa podkładka oraz warstwa farby na stalowym elemencie współpracującym, które tworzyły niewielką szczelinę powietrzną. Po usunięciu podkładki i zastosowaniu czystszej, bardziej płaskiej stalowej powierzchni styku pierwotna konstrukcja z magnesem N42 działała w rzeczywistym zespole lepiej niż wersja z N52. Dlatego przed poniesieniem kosztów zastosowania wyższej klasy magnesu zwykle najpierw sprawdzam szczelinę powietrzną i warunki styku.

Podsumowanie

Magnes pierścieniowy ma prosty kształt, ale w rzeczywistych zastosowaniach zaskakująco łatwo o błędy, jeśli uwzględnia się wyłącznie jego klasę. Najlepiej zacząć od jednoznacznego określenia podstawowych parametrów —geometrii, kierunku magnesowania, szczeliny powietrznej, stanu stalowego elementu współpracującego i temperatury— a następnie dobrać odpowiedni materiał i klasę magnesu.

W przypadku magnesów pierścieniowych NdFeB klasa (BHmax) umożliwia porównanie zakresów siły magnetycznej, jednak oznaczenia temperaturowe klas (H/SH/UH…) często decydują o tym, czy magnes zachowa swoje parametry po zamontowaniu. Jeśli warunki cieplne w danym zastosowaniu są nieznane lub warunki styku nie są optymalne, najrozsądniejszym rozwiązaniem jest zwykle szybki test próbki w rzeczywistych warunkach montażu.

Powiązane:

małe magnesy pierścieniowe

klasy magnesów

Najczęściej zadawane pytania

Jakie są praktyczne zastosowania magnesów tarczowych, pierścieniowych i blokowych?

Kształt magnesu	Charakterystyka pola magnetycznego	Główne zastosowania	Typowe branże
Magnes tarczowy	Płaski kształt, bieguny na powierzchniach kołowych, duża powierzchnia styku	Elektronika, czujniki, zamknięcia, magnetoterapia, zabawki	Elektronika użytkowa, wyroby medyczne, pomoce dydaktyczne
Magnes pierścieniowy	Otwór centralny, możliwość magnesowania osiowego lub średnicowego, odpowiedni do ruchu obrotowego	Silniki, generatory, głośniki, sprzęgła magnetyczne, czujniki	Motoryzacja, energetyka odnawialna, sprzęt audio, maszyny przemysłowe
Magnes blokowy	Duże płaskie powierzchnie, stabilne i silne pole magnetyczne	Zaciskanie, podnoszenie, uchwyty magnetyczne, zatrzaski drzwiowe	Budownictwo, obróbka skrawaniem, przemysł ciężki, narzędzia

Pozostałe pytania FAQ

Czy cięcie laserowe wykorzystuje magnesy neodymowe?

Cięcie laserowe Samo cięcie laserowe nie wykorzystuje magnesów neodymowych — cięcie odbywa się dzięki energii lasera i gazowi pomocniczemu. Magnesy neodymowe są jednak często stosowane w otoczeniu stanowisk do cięcia laserowego do zadań pomocniczych, takich jak oprzyrządowanie magnetyczne i ograniczniki do szybkiego mocowania i pozycjonowania cienkich elementów stalowych, magnetyczne narzędzia do zbierania i sortowania wyciętych elementów i złomu oraz stojaki na narzędzia do organizacji stanowiska. Należy pamiętać, że ciepło w pobliżu strefy cięcia i pył metalowy mogą powodować rozmagnesowanie lub intensywne gromadzenie się zanieczyszczeń, dlatego istotne są właściwy dobór klasy i odpowiednia ochrona.

Czy grzejniki Mica Space Heaters wykorzystują magnes pierścieniowy w silniku?

Czasami. Niektóre Mica Space Heaters z wentylatorem napędzanym silnikiem prądu stałego / bezszczotkowym (BLDC) mogą wykorzystywać magnes pierścieniowy (lub pierścień magnetyczny wykonany z wielu segmentów łukowych) na wirniku, umożliwiając kompaktową konstrukcję i wyważony obrót. Jednak wiele modeli wykorzystuje silniki indukcyjne prądu przemiennego lub silniki z biegunem cieniowanym, które zazwyczaj nie mają żadnych magnesów trwałych, a więc także magnesu pierścieniowego. Sprawdź specyfikację pod kątem oznaczeń “DC/BLDC/brushless”, aby to potwierdzić.
