Quels sont les métaux magnétiques ?
Le fer, le nickel et le cobalt sont les métaux les plus connus pour être fortement attirés par les aimants. De nombreux alliages à base de fer, notamment l'acier au carbone et plusieurs familles d'aciers inoxydables, présentent également une réponse magnétique évidente.
Cependant, le nom du métal à lui seul ne suffit pas. La composition de l'alliage, les conditions de traitement, l'épaisseur de la pièce, la surface de contact et le dispositif d'essai peuvent tous influencer ce que vous observez.
En règle générale, l'aluminium et le cuivre n'adhèrent pas à un aimant permanent ordinaire. D'un point de vue scientifique, ils réagissent tout de même aux champs magnétiques, mais cette réaction est trop faible pour être perceptible lors d'un test manuel classique.
Quels métaux sont magnétiques ? Tableau de référence rapide
La liste suivante des métaux magnétiques décrit la réaction typique à un aimant ordinaire tenu à la main. Elle est destinée à un tri préliminaire et ne constitue pas une certification des matériaux.
| Métal ou famille de matériaux | Est-ce que ça tient normalement sur un aimant ordinaire ? | Précision importante |
|---|---|---|
| Fer | Oui, tout à fait | L'un des principaux éléments ferromagnétiques |
| Acier au carbone et acier doux | En général, oui | La réaction varie en fonction de la composition, de la structure, de l'épaisseur et de l'état du matériau. |
| Nickel | Oui | Le nickel pur est ferromagnétique à température ambiante. |
| Cobalt | Oui | Le cobalt pur est ferromagnétique à température ambiante |
| Acier inoxydable ferritique | En général, oui | Donne généralement une réponse magnétique nette lorsqu'on le tient à la main |
| Acier inoxydable martensitique | En général, oui | Normalement ferromagnétique |
| Acier inoxydable duplex | En général, oui | Contient des phases ferritiques et austénitiques |
| Acier inoxydable austénitique | Souvent faible ou négligeable | Le travail à froid et l'état du matériau peuvent influencer sa réponse |
| Aluminium | Aucune attraction ordinaire notable | Paramagnétique, mais la réponse est très faible |
| Cuivre | Aucune attraction ordinaire notable | Il est diamagnétique et n'adhère généralement pas |
Sur les petits écrans, faites glisser votre doigt horizontalement sur le tableau pour afficher toutes les colonnes.
Ce tableau ne précise pas les nuances exactes. La documentation du fournisseur, les certificats de matériaux, les analyses chimiques ou toute autre méthode d'identification appropriée restent nécessaires lorsque la confirmation de la nuance est importante.
Que signifie réellement le terme “ magnétique ” ?
Dans le langage courant, on dit qu'un métal est « magnétique » lorsqu'il adhère à un aimant de réfrigérateur ou à un aimant d'atelier. En physique, ce terme recouvre plusieurs types de comportements différents des matériaux.
| Terme | Signification | Ce que l'on observe habituellement |
|---|---|---|
| Ferromagnétique | Réagit fortement à un champ magnétique appliqué et contient des domaines magnétiques | Attraction évidente vers un aimant tenu à la main |
| Paramagnétique | Réagit faiblement dans la direction d'un champ appliqué | En général, aucune attraction notable à jouer en mode portable |
| Diamagnétique | Il produit une réponse très faible, opposée au champ appliqué | En général, aucun effet perceptible au quotidien |
| Aimant permanent | Conserve une magnétisation utile et génère un champ magnétique externe | Peut attirer des matériaux ferromagnétiques compatibles |
Sur les petits écrans, faites glisser votre doigt horizontalement sur le tableau pour afficher toutes les colonnes.
Physique universitaire OpenStax classe les matériaux en fonction de leurs réponses ferromagnétiques, paramagnétiques et diamagnétiques. Il classe l'aluminium parmi les matériaux paramagnétiques et le cuivre parmi les matériaux diamagnétiques, tout en expliquant pourquoi ces faibles réponses sont très différentes de l'attraction ferromagnétique.
Dans le domaine de l'ingénierie, il convient de définir clairement les exigences. Un projet peut nécessiter :
- Une pièce cible pouvant être attirée par un aimant.
- Un matériau susceptible d'être magnétisé.
- Un aimant permanent qui génère un champ utile.
- Un circuit magnétique complet qui fournit la force requise à une distance de fonctionnement donnée.
Il s'agit d'exigences liées, mais elles ne sont pas interchangeables.

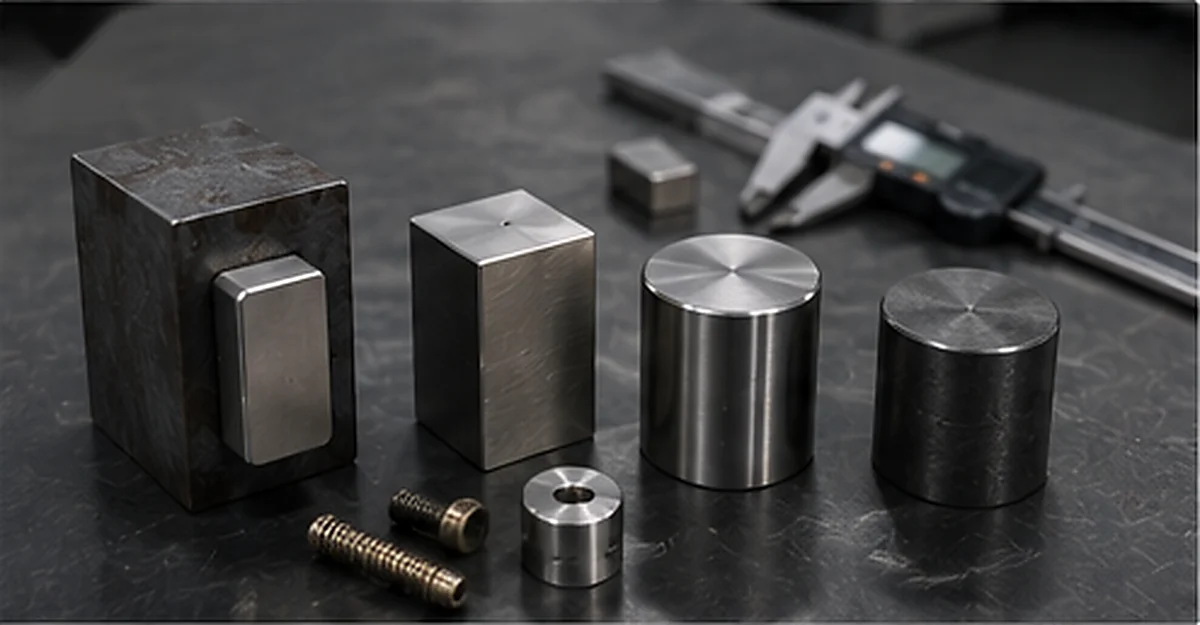

Pourquoi le fer, le nickel, le cobalt et de nombreux aciers sont-ils attirés par les aimants ?
Les matériaux ferromagnétiques contiennent des domaines magnétiques capables de réagir fortement à un champ magnétique extérieur. C'est pourquoi une pièce en acier non magnétisée peut tout de même être attirée vers un aimant permanent.
Le fer, le nickel et le cobalt sont les métaux ferromagnétiques les plus courants dans le domaine de l'ingénierie. De nombreux alliages à base de fer sont également ferromagnétiques, mais la composition chimique et la microstructure de l'alliage restent des facteurs déterminants.
Il est donc risqué de supposer que tous les alliages contenant du fer, du nickel ou du cobalt se comporteront de la même manière. Il faut tenir compte de l'état du matériau fini.

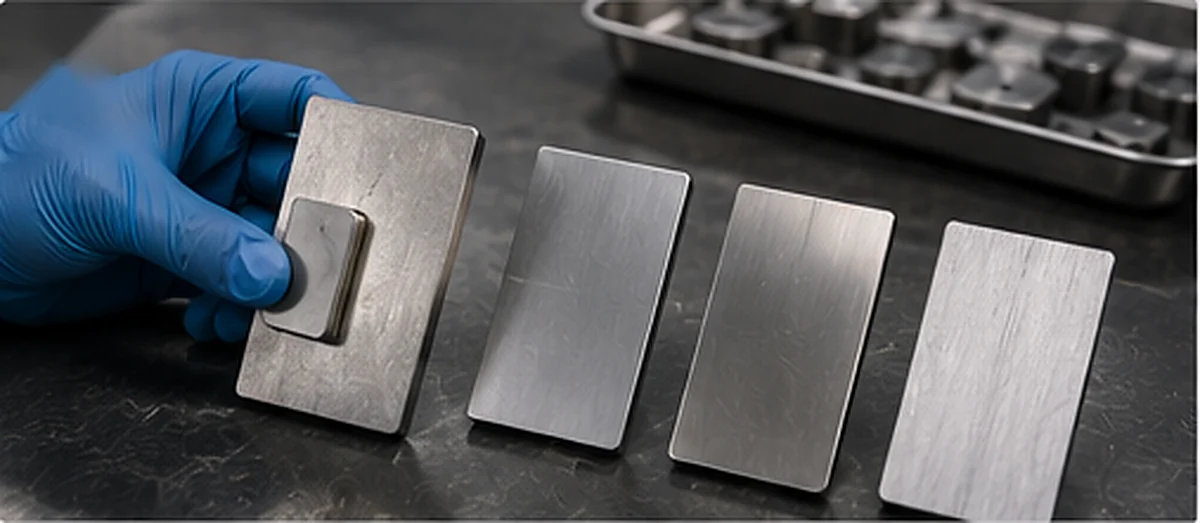

Tous les aciers et tous les aciers inoxydables sont-ils magnétiques ?
Non. De nombreux aciers sont attirés par les aimants, mais toutes les nuances d'acier ou d'acier inoxydable ne réagissent pas de la même manière.
Les aciers au carbone et les aciers doux présentent généralement un comportement bien défini. Le cas de l'acier inoxydable est plus complexe, car son comportement magnétique dépend principalement de sa structure métallurgique et des conditions de traitement.
Le Association britannique de l'acier inoxydable explique que les aciers inoxydables ferritiques, martensitiques, duplex et la plupart des aciers inoxydables à durcissement par précipitation réagissent généralement fortement à l'aimant de poche. Les aciers inoxydables austénitiques ne réagissent généralement que très peu lorsqu'ils sont entièrement recuits.
Le formage à froid peut augmenter la réactivité magnétique de certains aciers inoxydables austénitiques. La composition et les conditions de traitement thermique jouent également un rôle important. Voir les recommandations de la BSSA concernant le effet du formage à froid et du traitement thermique.
Il en découle deux règles pratiques :
- Le fait qu'une pièce en acier inoxydable soit attirée par un aimant ne permet pas de déterminer sa nuance exacte.
- Une faible réaction ne prouve pas automatiquement que la pièce est en acier inoxydable 304 ou 316.
Les zones soudées ou ayant fait l'objet d'un usinage intensif doivent être évaluées en fonction de leur composition réelle et de leur historique de traitement, plutôt que sur la base d'une règle générale.

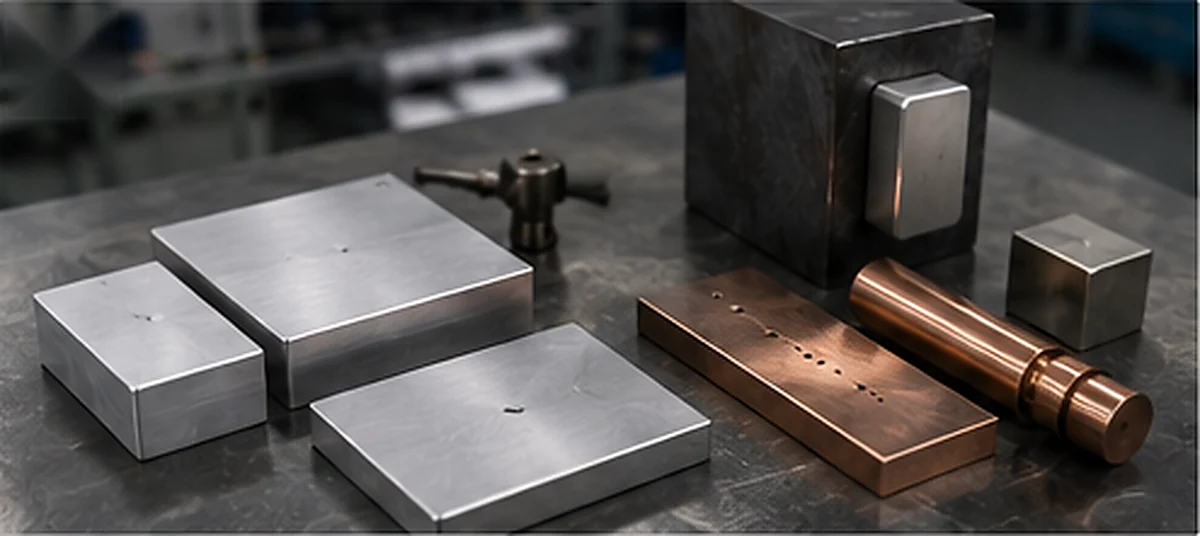

Quels métaux ne sont généralement pas attirés par un aimant ?
L'aluminium et le cuivre ne présentent généralement pas d'attraction perceptible lors d'un test statique réalisé à l'aide d'un aimant tenu à la main.
L'aluminium est paramagnétique, ce qui signifie qu'il réagit faiblement dans la direction d'un champ appliqué. Le cuivre est diamagnétique, ce qui signifie que sa faible réponse induite s'oppose au champ appliqué. Aucun de ces deux effets ne produit normalement de force de retenue utile avec un aimant permanent ordinaire.
L'aluminium peut interagir avec des champs magnétiques variables par le biais d'autres effets physiques. Ce phénomène diffère de l'attraction statique classique et mérite un traitement spécifique dans le cadre d'une discussion consacrée à l'aluminium et aux aimants.
Une pièce plaquée ou peinte peut également donner un résultat trompeur. Une fine couche externe peut recouvrir de l'acier, un insert en acier ou un autre composant ferromagnétique situé en dessous.

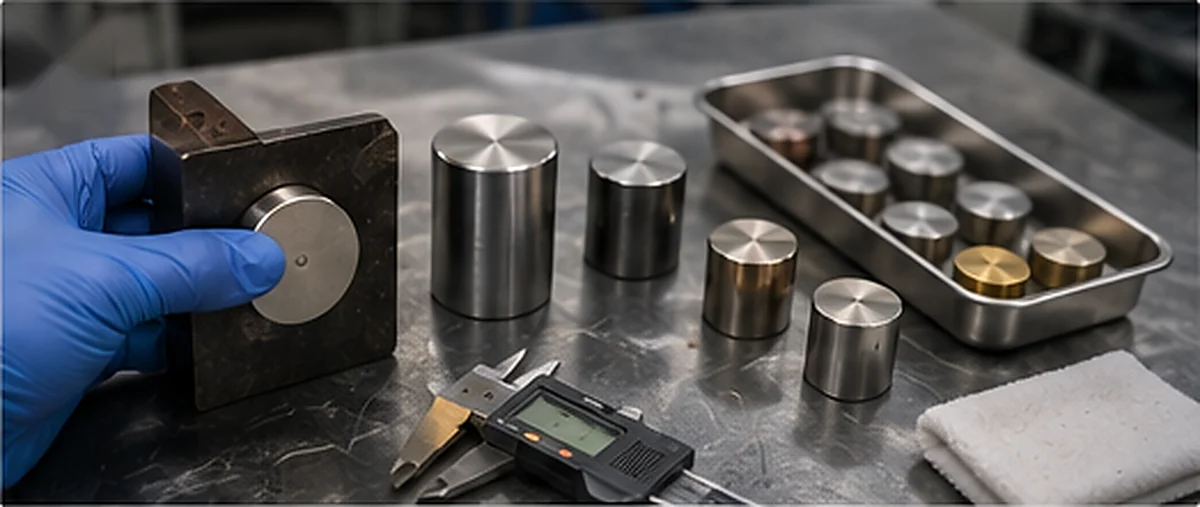

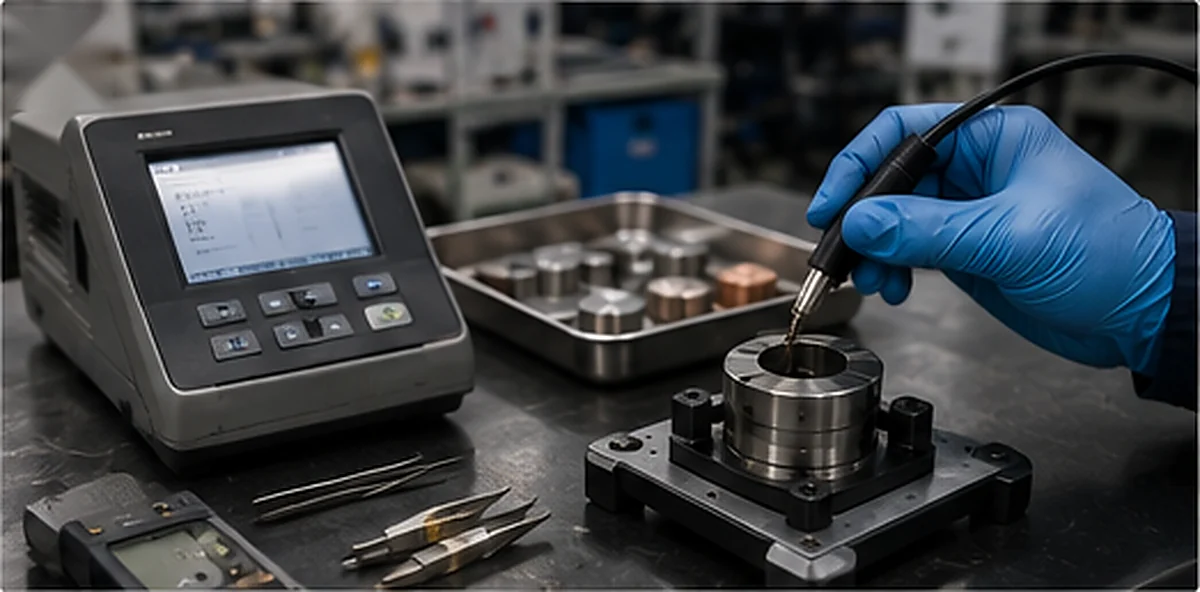

Peut-on identifier un métal à l'aide d'un test avec un aimant ?
Un test à l'aimant est utile pour un dépistage rapide, mais il ne permet pas d'identifier précisément un alliage.
Pour comparer des pièces, utilisez le même petit aimant d'essai, des conditions de contact similaires et des échantillons de référence connus. La saleté, les revêtements, la courbure, l'épaisseur et les inserts cachés peuvent fausser le résultat.
| Résultat du test | Ce que cela pourrait indiquer | Ce que cela ne prouve pas |
|---|---|---|
| Une forte attirance | Un matériau ferromagnétique ou un composant ferromagnétique caché peut être présent | Alliage ou nuance exacte |
| Attraction faible | Acier inoxydable austénitique présentant des modifications dues au traitement, une fine couche ferromagnétique ou une autre structure mixte | Une nuance spécifique d'acier inoxydable |
| Aucun attrait notable | La pièce peut être en aluminium, en cuivre, en acier inoxydable austénitique recuit ou dans un autre matériau à faible réponse. | Composition exacte |
| Des réponses différentes au sein d'une même partie | Il peut y avoir des matériaux mixtes, des inserts, des zones soudées, des revêtements ou des conditions de traitement différentes | La cause, sans examen plus approfondi |
Sur les petits écrans, faites glisser votre doigt horizontalement sur le tableau pour afficher toutes les colonnes.
À quoi sert un test d'aimant ?
| Effectuez un test à l'aimant pour | Ne l'utilisez pas pour |
|---|---|
| Sélection préliminaire des matériaux | Certification précise de l'alliage |
| Détection des pièces manifestement ferromagnétiques | Comparaison entre le 304 et le 316 |
| Détection d'un éventuel insert en acier caché | Validation des éléments critiques pour la sécurité |
| Comparaison d'échantillons dans des conditions constantes | Prévision de la force de maintien de l'assemblage final |
Utilisez ce test comme étape de présélection, et non comme preuve de conformité à une spécification de production.
Pourquoi l'attraction magnétique peut-elle varier dans un assemblage réel ?
Le fait de savoir qu'un métal cible est ferromagnétique ne permet pas de déterminer la force que développera l'ensemble une fois assemblé.
Pour les acheteurs, la question concrète est la suivante :
Ce matériau cible, compte tenu de son épaisseur réelle et de l'écart de travail, peut-il fournir une force utile suffisante dans l'assemblage final ?
| Facteur d'assemblage | Pourquoi est-ce important ? | Informations à fournir |
|---|---|---|
| Matériau et état cibles | Les différents aciers et structures réagissent différemment | Note, famille, certificat ou échantillon |
| Épaisseur cible | Une épaisseur d'acier trop faible peut limiter le circuit magnétique utilisable | Épaisseur réelle et surface cible disponible |
| Écart de travail | L'air, la peinture, la colle, le plastique et les revêtements séparent l'aimant de la cible | Écart non magnétique total |
| Planéité de la surface | Les surfaces courbes, rugueuses, rouillées ou irrégulières réduisent l'efficacité du contact | Dessin de surface ou échantillon |
| Géométrie des aimants | Le diamètre, la longueur, l'épaisseur et la section transversale du pôle influencent la répartition du champ | Espace d'installation disponible |
| Direction de l'aimantation | L'orientation du poteau doit correspondre à la face de travail | Orientation requise de la face de travail et de l'assemblage |
| Support ou boîtier en acier | Une structure ferromagnétique correctement conçue peut rediriger le flux | Matériau, dimensions et disposition du boîtier |
| Sens de chargement | La traction directe, le glissement et le décollement des bords imposent des exigences différentes | Sens de la charge et position de montage |
| Conditions d'exploitation | La température, les vibrations, les chocs et la corrosion peuvent influer sur l'adéquation du produit | Environnement de service réel |
| Méthode d'acceptation | Les valeurs de force de traction indiquées par les fournisseurs peuvent être obtenues dans des conditions d'essai différentes | Configuration de test requise et critères de réussite |
Sur les petits écrans, faites glisser votre doigt horizontalement sur le tableau pour afficher toutes les colonnes.

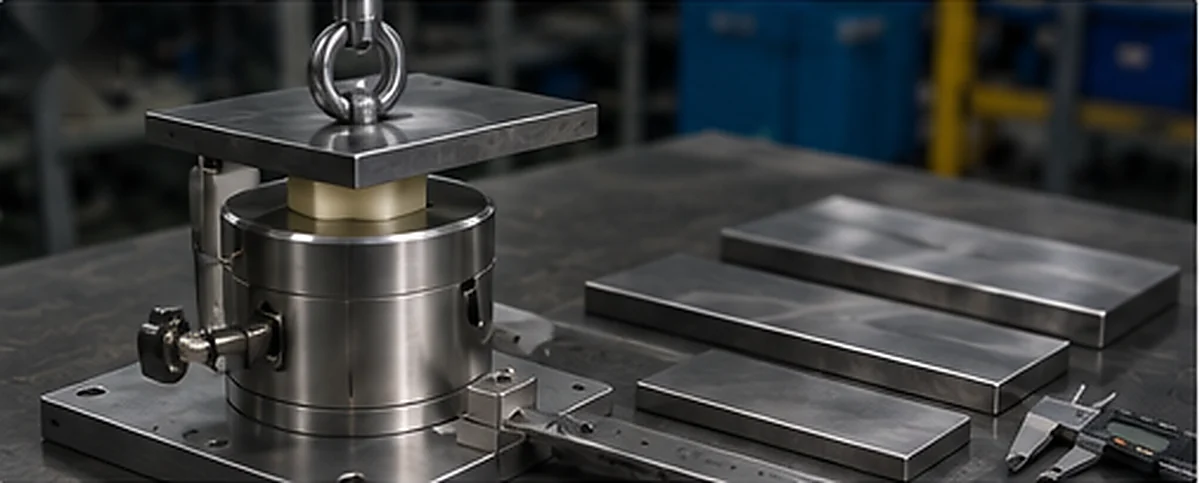

Un revêtement, un espace d'air ou une surface irrégulière peuvent réduire la force de traction utile. Une tôle cible de faible épaisseur peut également limiter les performances, mais cet effet dépend de la géométrie de l'aimant, du matériau de la cible et de l'ensemble du circuit magnétique.
Les recommandations techniques spécialisées indiquent que l'épaisseur de l'acier et les conditions de contact peuvent modifier de manière significative la force de traction. Elles précisent également que les valeurs calculées ou issues des catalogues ne doivent pas se substituer aux essais en conditions réelles. Voir le Guide sur l'épaisseur de l'acier de K&J Magnetics.

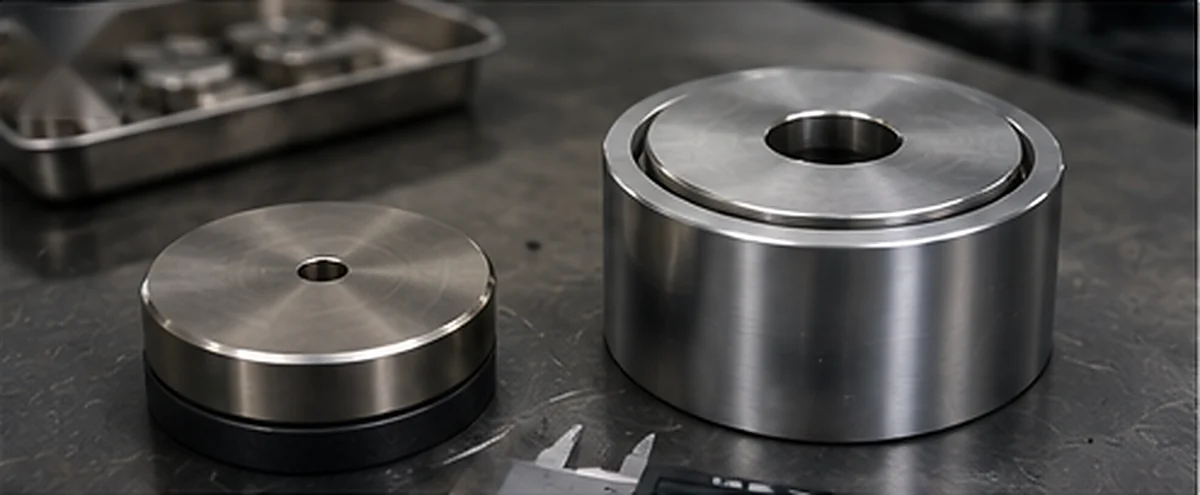

Un support ou un boîtier ferromagnétique correctement conçu peut diriger davantage de flux magnétique vers une face active. Cela ne se fait pas automatiquement ; la géométrie et le matériau doivent former un circuit magnétique adapté.

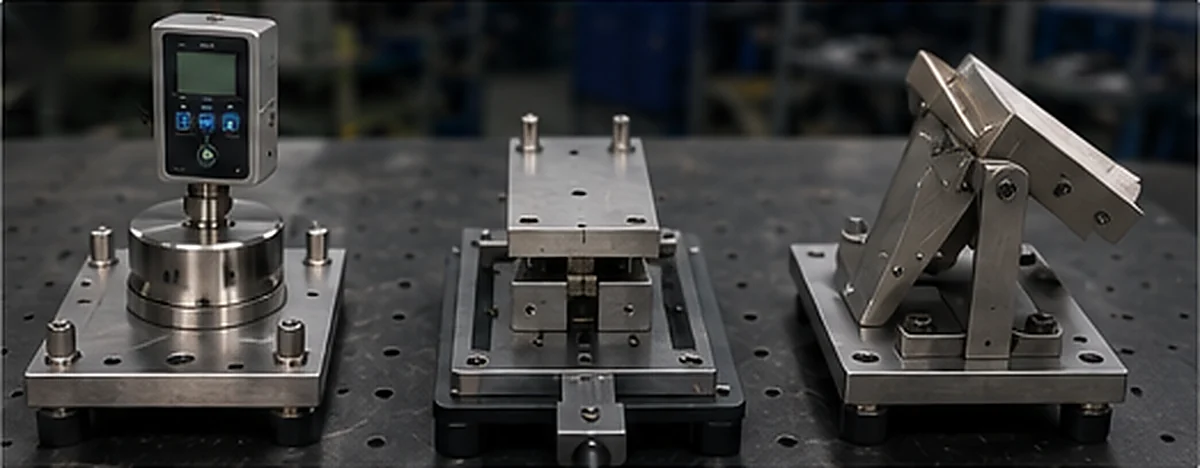

Un aimant qui offre de bonnes performances en traction directe peut se comporter différemment sous l'effet d'une charge de glissement ou d'une charge de pelage sur le bord. La résistance au glissement dépend également du frottement, de l'état de la surface et des contraintes mécaniques.
Que faut-il prévoir pour un projet de retenue ou de séparation magnétique ?
Veuillez fournir les informations suivantes avant de choisir un aimant ou un ensemble magnétique :
- Famille et nuance du matériau cible, si elles sont connues.
- État du matériau ou historique de traitement.
- Épaisseur cible et surface de contact disponible.
- Revêtements, peinture, colle, plastique ou autres espaces de travail.
- Forme de la surface, planéité, rugosité et état de corrosion.
- Espace disponible pour l'aimant et son boîtier.
- Distance de travail requise.
- Force requise et direction de la charge.
- Que la charge soit due à une traction directe, à un glissement, à un arrachage, à un levage ou à une séparation.
- Température de fonctionnement et exposition aux conditions environnementales.
- Exigences en matière de vibrations, de chocs, de mouvements ou de cycles répétés.
- Dessin, échantillon, croquis ou schéma d'assemblage.
- Méthode de validation requise et conditions d'acceptation.
Pour la séparation magnétique, veuillez également indiquer le débit de matière, le type de contamination, la taille de particules prévue, la distance de travail et la méthode de nettoyage. A séparateur à tambour magnétique ou une autre structure magnétique doit être évaluée en fonction du processus réel plutôt que d’être choisie uniquement en fonction de la nuance magnétique.

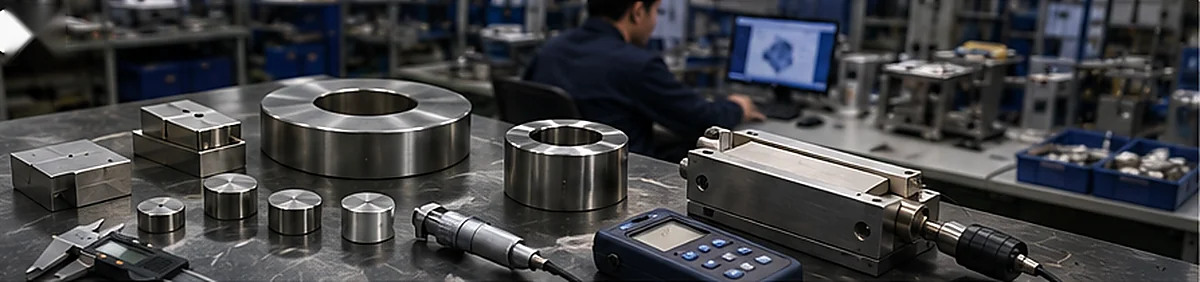

Quand faut-il faire réaliser une étude d'un aimant sur mesure ou d'un ensemble magnétique ?
Un simple test manuel peut suffire pour un contrôle de base des matériaux. Il ne suffit toutefois pas lorsque le projet présente une force de maintien définie, un espace restreint, un écart de fonctionnement, une tôle cible de faible épaisseur, une direction de charge inhabituelle ou un boîtier en acier complexe.

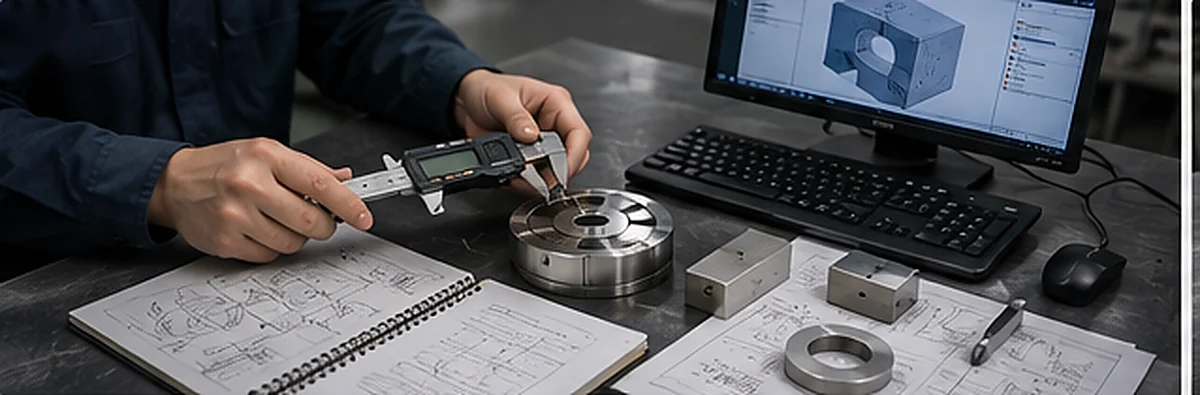

OSENC peut examiner les plans, les échantillons, les croquis et les spécifications d'application pour aimants en néodyme personnalisés et les ensembles magnétiques. L'analyse peut porter sur la géométrie de l'aimant, sa nuance, le sens de magnétisation, le revêtement, le matériau cible, l'entrefer de travail et la structure du circuit magnétique.
Un aimant de qualité supérieure n'est pas forcément la solution idéale. Il convient de prendre en compte l'ensemble des facteurs suivants : la géométrie, le matériau de la cible, la surface polaire disponible, la température, la conception de l'ensemble, le coût et les exigences de validation.
Les projets peuvent également débuter par des échantillons ou des prototypes d'aimants au néodyme adaptés avant de passer à la production en série. La force réelle doit être validée dans les conditions d'essai convenues.
Foire aux questions
Quels sont les trois métaux magnétiques les plus courants ?
Le fer, le nickel et le cobalt sont les trois métaux ferromagnétiques les plus connus dans le domaine de l'ingénierie courante. De nombreux alliages à base de ces éléments peuvent également être magnétiques, mais leur comportement dépend de leur composition et de leur structure.
L'acier est-il magnétique ?
La plupart des aciers au carbone et des aciers doux sont clairement attirés par les aimants. En revanche, le comportement de l'acier inoxydable varie selon la famille de produits et les conditions de traitement.
L'acier inoxydable est-il magnétique ?
Certains aciers inoxydables sont magnétiques, tandis que d'autres ne présentent qu'une faible attraction magnétique. Les aciers inoxydables ferritiques, martensitiques et duplex sont généralement magnétiques, tandis que les aciers inoxydables austénitiques entièrement recuits ne présentent souvent qu'une faible attraction magnétique.
L'aluminium est-il magnétique ?
L'aluminium est paramagnétique, mais il n'est généralement pas attiré par un aimant permanent ordinaire. Sa réponse magnétique est trop faible pour être perceptible lors d'un test statique standard.
Le cuivre est-il magnétique ?
Le cuivre est diamagnétique et n'est normalement pas attiré par un aimant. Toute attraction manifeste peut indiquer la présence d'un insert en acier, d'une impureté, d'un revêtement ou d'un autre matériau dans la pièce.
Un test à l'aimant permet-il de déterminer la nuance d'un métal ?
Non. Il permet de trier les matériaux en fonction de leur réactivité magnétique générale, mais il ne permet pas de déterminer avec certitude la composition exacte d'un alliage ou la nuance d'un acier inoxydable.
Une attraction plus forte signifie-t-elle que le métal contient davantage de fer ?
Pas nécessairement. L'attraction dépend de la microstructure, de la composition, de l'épaisseur de la pièce à contrôler, des conditions de traitement, de la géométrie de l'aimant et du montage d'essai.
Un métal magnétique peut-il garantir une force de maintien élevée ?
Non. Le matériau de la cible ne constitue qu'une partie du circuit magnétique. L'entrefer de travail, l'épaisseur de la cible, l'état de la surface, la géométrie de l'aimant, le boîtier et la direction de la charge ont tous une incidence sur la force utile.
Discutez de votre application magnétique avec OSENC
Le choix d'un matériau magnétique pour la cible n'est que la première étape. La conception finale doit tenir compte de l'épaisseur réelle de la cible, de l'écart, de la surface, de la direction de la charge, de l'espace disponible et des conditions de fonctionnement.
OSENC peut examiner vos plans, vos échantillons ou les spécifications de votre application avant la validation des échantillons. L'objectif est d'adapter l'aimant et le circuit magnétique à l'application réelle, plutôt que de choisir un aimant uniquement en fonction de sa nuance.
Veuillez contacter OSENC en précisant le matériau cible, le dessin, la distance de travail, la force requise, la direction de la charge et l'environnement d'utilisation.
