Aimants en néodyme pour haut-parleurs
Le choix d'un aimant pour haut-parleur doit s'appuyer en premier lieu sur le circuit magnétique et la structure de l'ensemble, et pas uniquement sur la nuance de l'aimant. OSENC aide les acheteurs B2B à évaluer les spécifications des aimants en néodyme sur mesure avant la phase d'échantillonnage.
Pour les projets liés aux haut-parleurs, aux transducteurs audio et aux haut-parleurs OEM, il convient d'examiner conjointement la forme de l'aimant, ses dimensions, le sens de magnétisation, le revêtement, la température de fonctionnement, l'entrefer magnétique et la méthode d'assemblage.
Envoyez-nous votre dessin, une photo de référence, le cahier des charges actuel ou les détails de votre application afin que nous puissions discuter d'une solution pratique pour la fourniture d'aimants sur mesure.
Commencez par le circuit magnétique du haut-parleur, et non par la désignation de la classe
Une erreur courante consiste à commencer par choisir la qualité de néodyme la plus puissante disponible. Pour les projets d'aimants de haut-parleurs, ce n'est pas toujours la bonne approche.
Le meilleur point de départ est la structure même du moteur du haut-parleur. Avant de procéder à l'échantillonnage, veuillez vérifier l'espace disponible, la forme de l'aimant, l'entrefer autour de la bobine mobile, le sens d'aimantation, le revêtement, les cotes critiques et la méthode d'assemblage.
Une nuance de magnétisme plus élevée peut offrir un potentiel magnétique plus important, mais elle n'est pas nécessairement meilleure. Le choix final dépend de la taille, de la conception du circuit magnétique, de l'entrefer de travail, des conditions de température, du revêtement, de l'objectif de coût et du procédé de fabrication.
Pour une explication simple sur la manière dont les haut-parleurs utilisent les aimants, vous pouvez consulter la page d'information d'OSENC : Comment les haut-parleurs utilisent-ils les aimants ?
Pourquoi le choix de l'aimant est-il important dans la conception des haut-parleurs ?
Dans un haut-parleur à bobine mobile, l'aimant fait partie du système magnétique qui fonctionne en association avec la bobine mobile et la structure métallique qui l'entoure. L'aimant ne fonctionne pas seul.
Son résultat dépend de la structure du moteur du haut-parleur, de l'entrefer magnétique, des pièces en acier, du sens d'aimantation et des conditions d'assemblage. Deux aimants de même qualité peuvent ne pas donner le même résultat selon la conception du haut-parleur.
Dans le cadre de projets de haut-parleurs B2B, l'objectif n'est pas simplement d'acheter un aimant plus puissant. Il s'agit de choisir un aimant qui s'adapte à la structure disponible, qui prenne en charge le circuit magnétique prévu et qui puisse être fabriqué et assemblé selon des spécifications claires.
Dans quels cas des aimants sur mesure pour haut-parleurs peuvent-ils être nécessaires ?
Les aimants en néodyme peuvent être envisagés dans la conception de haut-parleurs lorsque la compacité, les performances magnétiques dans un espace restreint ou la réduction du poids sont des critères importants.
- Projets de haut-parleurs.
- Projets d'enceintes compactes et de matériel audio.
- Ensembles de haut-parleurs audio professionnels.
- Projets d'approvisionnement et de reconception d'aimants pour haut-parleurs OEM.
- Assemblages acoustiques sur mesure destinés aux applications où les aimants standard ne conviennent pas.
- Projets dans lesquels la forme, le revêtement, les tolérances ou le sens d'aimantation doivent être contrôlés.

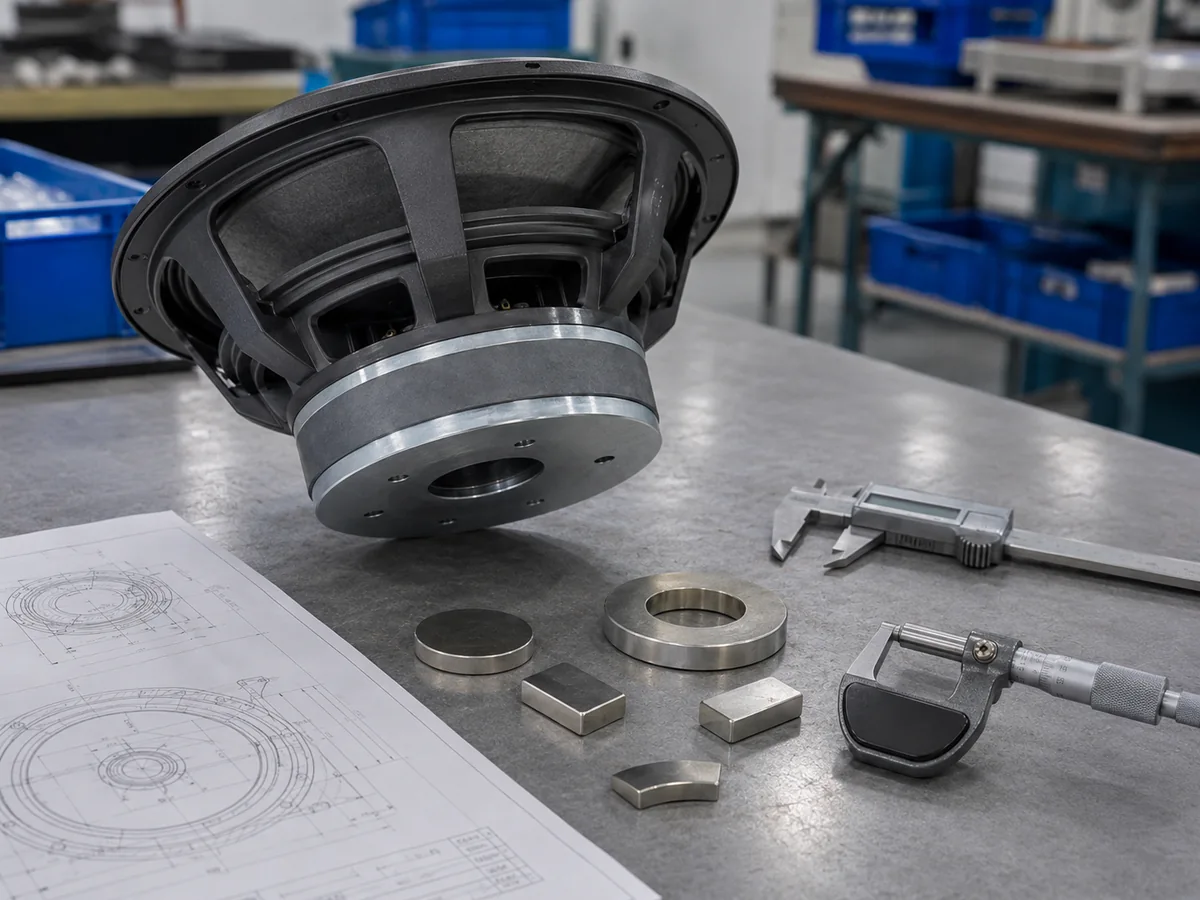

La forme d'aimant appropriée dépend de la structure du moteur du haut-parleur et de l'espace disponible. Certains projets peuvent nécessiter des aimants annulaires. D'autres peuvent utiliser des aimants en disque. Certaines conceptions peuvent nécessiter des aimants en bloc, des aimants segmentés ou des aimants de forme personnalisée.
Facteurs clés de conception à vérifier avant le prélèvement d'échantillons
Avant de commander des aimants sur mesure pour haut-parleurs, les ingénieurs et les acheteurs doivent vérifier les principaux critères de conception. Ces informations permettent à OSENC d'évaluer la faisabilité de la fabrication et de réduire les problèmes d'échantillonnage qui pourraient être évités.
| Facteur de conception | Pourquoi c'est important dans les projets d'enceintes | Documents à envoyer pour examen |
|---|---|---|
| Structure du moteur d'un haut-parleur | L'aimant doit correspondre au circuit magnétique réel et à la disposition de l'ensemble. | Plan de structure du haut-parleur, plan d'assemblage, photo d'exemple ou description de la structure. |
| Forme de l'aimant | La forme influe sur l'ajustement, la disposition du circuit magnétique et la méthode d'assemblage. | Anneau, disque, bloc, segment ou dessin sur mesure. |
| Dimensions de l'aimant | Le diamètre extérieur, le diamètre intérieur, l'épaisseur, la longueur, la largeur et les caractéristiques personnalisées peuvent avoir une incidence sur l'ajustement. | Dessin en 2D, fichier 3D, échantillon mesuré ou cahier des charges en vigueur. |
| Direction de l'aimantation | La direction de magnétisation doit correspondre à celle du circuit magnétique. | Axial, diamétral, radial, multipolaire ou, si disponible, schéma coté. |
| Grade | La qualité influe sur les performances magnétiques, la résistance à la température, le coût et la facilité d'approvisionnement. | Performance visée, conditions de travail et niveau actuel, s'il est connu. |
| Entrefer magnétique / entrefer d'air | L'aimant agit sur l'interstice et les pièces en acier environnantes. | Informations sur l'entrefer magnétique, la surface de la bobine mobile, la pièce polaire, la plaque supérieure, la culasse ou le boîtier, si disponibles. |
| Température de travail | La température et les conditions du circuit magnétique peuvent avoir une incidence sur la stabilité de l'aimant. | Température normale de fonctionnement et température maximale possible. |
| Traitement de surface. | Le revêtement influe sur la protection contre la corrosion, l'adhérence, l'aspect et les dimensions finales. | Préférences en matière de revêtement et environnement de travail. |
| Tolérance critique | Un ajustement serré peut nécessiter des spécifications dimensionnelles et des critères de contrôle plus précis. | Dimensions critiques et exigences en matière de contrôle. |
| Méthode de montage | Le collage, l'ajustement serré, le positionnement mécanique et l'ordre d'assemblage peuvent influencer le choix de l'aimant. | Méthode d'assemblage et pièces d'accouplement. |
Il n'est pas nécessaire de disposer de tous les détails avant de contacter OSENC. Si votre équipe ne dispose que d'un échantillon, d'une photo ou d'un premier croquis, OSENC peut s'appuyer sur les informations disponibles pour vous aider à identifier les éléments techniques manquants.
Quelles options d'aimants faut-il examiner pour un projet de haut-parleur ?
Il n'existe pas d“” aimant idéal » universel pour les haut-parleurs. Le choix approprié dépend de la structure du haut-parleur et des exigences de fabrication.
Il ne s'agit pas d'un catalogue figé, mais d'un guide de référence. Pour un projet concret de haut-parleur ou de transducteur audio, ce sont les plans, les échantillons, le circuit magnétique et les détails d'assemblage qui déterminent quelle option est la plus adaptée.
| Option aimant | Dans quels cas cela peut-il être pertinent ? | Ce qui doit être confirmé |
|---|---|---|
| Aimants annulaires | Lorsque la structure du haut-parleur nécessite une ouverture centrale ou un circuit magnétique circulaire. | Exigences en matière de diamètre extérieur, de diamètre intérieur, d'épaisseur, de sens de magnétisation, de planéité et de concentricité. |
| Aimants en forme de disque | Lorsque la conception permet d'utiliser un aimant rond plein. | Diamètre, épaisseur, orientation magnétique, revêtement et méthode d'assemblage. |
| Aimants en forme de bloc | Lorsque le haut-parleur ou l'ensemble audio utilise une configuration magnétique rectangulaire. | Longueur, largeur, épaisseur, sens de magnétisation et espace d'installation. |
| Aimants de forme personnalisée | Lorsque les formes standard ne correspondent pas à l'espace disponible ou à la structure de l'ensemble. | Dessin, cotes critiques, magnétisation, revêtement et quantité. |
| Assemblages magnétiques | Lorsque les aimants libres ne suffisent pas et que l'aimant doit agir sur des pièces en acier ou d'autres composants. | Plan d'assemblage, pièces à assembler, entrefer magnétique et exigences fonctionnelles. |
Erreurs courantes de sélection dans les projets d'aimants pour haut-parleurs
De nombreux problèmes d'échantillonnage surviennent parce que l'aimant est choisi trop rapidement. Un aimant peut sembler convenir en termes de taille, mais ne pas convenir pour l'application finale.
Choisir uniquement en fonction des notes
Une classe magnétique plus élevée peut s'avérer utile dans certaines conceptions, mais la classe à elle seule ne suffit pas à déterminer si l'aimant est adapté. L'aimant doit être compatible avec la structure du haut-parleur, l'entrefer magnétique, les conditions de température, le revêtement et la méthode d'assemblage.
Sans tenir compte du sens de l'aimantation
Si l'orientation ne correspond pas à celle du circuit magnétique, l'aimant risque de ne pas fonctionner comme prévu, même si sa taille et son matériau sont adaptés.
Copier l'aimant d'un autre haut-parleur
Deux aimants peuvent sembler similaires, mais se comporter différemment selon la conception des haut-parleurs. Les pièces en acier, le boîtier, l'entrefer et la méthode d'assemblage peuvent tous influencer le résultat final.
Négligence concernant le revêtement et l'ajustement
Le revêtement peut avoir une incidence sur la protection contre la corrosion, l'adhérence, l'aspect et les dimensions finales. Dans les assemblages serrés, même de légères variations dimensionnelles peuvent avoir leur importance.
Ignorer la vérification de la température
Il convient de vérifier la température de fonctionnement et les conditions du circuit magnétique avant de procéder à l'échantillonnage, car la stabilité de l'aimant peut être affectée par la chaleur et les conditions de conception.
Envoi d'une demande de devis incomplète
Une demande vague telle que “ nous avons besoin d'aimants puissants pour haut-parleurs ” n'est pas suffisante. Des schémas, des détails sur les échantillons, le sens de magnétisation et le contexte d'utilisation rendent l'analyse beaucoup plus utile.
Comment OSENC accompagne les projets de fabrication d'aimants sur mesure pour haut-parleurs
OSENC se concentre sur aimants en néodyme et des composants magnétiques destinés à des projets OEM. Pour les applications liées aux haut-parleurs et aux transducteurs audio, OSENC peut vous aider à évaluer la conception des aimants tant du point de vue de la fabrication que de celui de l'application.
Examen des dessins et des échantillons
Avant de procéder à l'échantillonnage, vérifiez les schémas des aimants, les détails des échantillons, les spécifications en vigueur et les informations manquantes.
Discussion sur les aimants personnalisés
Discutez des aimants annulaires, des aimants en disque, des aimants en bloc ou des formes sur mesure en fonction de la structure du moteur du haut-parleur.
Faisabilité technique
Passer en revue la qualité, le revêtement, le sens de magnétisation, les cotes critiques, les consignes de manipulation et les points à prendre en compte lors du contrôle.
OSENC ne remplace pas la conception acoustique complète du client ni la validation finale du haut-parleur. L'aimant fini doit tout de même être testé à l'intérieur de la structure réelle du haut-parleur ou du transducteur audio du client.
Que faut-il joindre à une demande de devis pour des aimants de haut-parleurs ?
Un appel d'offres clair permet à OSENC de mieux cerner votre projet plus rapidement. Vous pouvez envoyer des plans complets, ou commencer par des photos d'exemple et des informations de base sur l'application.
- Type de haut-parleur ou contexte du périphérique audio.
- Dessin de l'aimant, modèle 3D, photo d'exemple ou fiche technique actuelle.
- Forme et dimensions principales de l'aimant.
- Sens de magnétisation ou repère de polarité.
- Note requise, si elle a déjà été indiquée.
- Spécifications relatives au revêtement, si elles sont connues.
- Informations sur l'entrefer magnétique ou la surface de la bobine mobile, si elles sont disponibles.
- Pièces en acier associées : plaque supérieure, pièce polaire, culasse, boîtier ou pièces d'assemblage.
- Température de fonctionnement et température maximale possible.
- Méthode d'assemblage, telle que le collage, l'emmanchement à la presse ou le positionnement mécanique.
- Objectif quantitatif et exigences en matière d'échantillonnage.
- Exigences en matière d'inspection ou d'uniformité des lots.
Si vous ne connaissez pas encore la nuance, le revêtement ou le sens de magnétisation, envoyez-nous d'abord le dessin ou les détails de l'échantillon dont vous disposez. OSENC pourra examiner ces informations et vous aider à déterminer les éléments à confirmer avant le prélèvement d'échantillons.
Avant le prélèvement : que faut-il vérifier ?
Une vérification préalable à l'échantillonnage permet de réduire le nombre d'échantillons non conformes aux spécifications, les cas de magnétisation imprécise, les problèmes d'incompatibilité de revêtement et les échanges inutiles.
| Point d'analyse | Pourquoi cela aide-t-il ? |
|---|---|
| La direction de magnétisation a-t-elle été vérifiée ? | Cela permet d'éviter de fabriquer un aimant qui ne pourrait pas fonctionner dans le circuit magnétique prévu. |
| Les cotes critiques sont-elles indiquées ? | Permet d'identifier les paramètres qui ont le plus d'impact sur l'assemblage ou les performances. |
| Tient-on compte de l'épaisseur du revêtement ? | Le revêtement peut avoir une incidence sur les dimensions finales, l'ajustement, l'adhérence et la résistance à la corrosion. |
| Connaît-on la température de fonctionnement ? | Permet de vérifier si les conditions de température sont susceptibles d'influencer le choix de l'aimant. |
| L'entrefer magnétique ou la structure associée est-elle bien visible ? | Permet d'examiner l'aimant au sein du circuit magnétique du haut-parleur. |
| La méthode de montage est-elle claire ? | Permet de vérifier si le revêtement, la tolérance et la méthode de manipulation sont adaptés. |
| Les attentes en matière d'inspection ont-elles été définies ? | Permet d'adapter la production et les contrôles qualité aux besoins réels du projet. |
Fonctionnalités associées à OSENC Magnet
Les projets liés aux aimants pour haut-parleurs peuvent concerner plusieurs domaines de produits et de services d'OSENC. Le choix approprié doit être déterminé en fonction du schéma technique et des conditions d'utilisation réelles.
Questions fréquemment posées par les acheteurs
Les aimants en néodyme conviennent-ils à tous les types d'enceintes ?
Non. Les aimants en néodyme sont utiles dans de nombreux projets de haut-parleurs, en particulier lorsque la compacité ou les performances magnétiques dans un espace restreint sont des critères importants. Cependant, le choix approprié dépend de la structure globale du haut-parleur, de la température de fonctionnement, du budget prévu et de la méthode d'assemblage.
Un aimant de qualité supérieure est-il toujours préférable pour les haut-parleurs ?
Non. Une qualité supérieure n'est pas automatiquement synonyme de meilleure performance. La qualité doit être évaluée en tenant compte de la taille de l'aimant, des conditions de température, du circuit magnétique, de l'objectif de coût et des exigences de production.
Quelle forme d'aimant dois-je choisir pour un projet de haut-parleur ?
La forme dépend de la structure du moteur du haut-parleur et de l'espace disponible. Selon la conception, il est possible d'envisager des aimants en anneau, en disque, en bloc, en segment ou de forme personnalisée.
Pourquoi la direction de magnétisation est-elle importante ?
Le sens d'aimantation doit correspondre à celui du circuit magnétique. Si le sens est incorrect, l'aimant risque de ne pas fonctionner correctement dans l'ensemble haut-parleur, même si ses dimensions et sa qualité semblent adéquates.
Le revêtement a-t-il une importance pour les aimants des haut-parleurs ?
Oui. Le revêtement peut avoir une incidence sur la résistance à la corrosion, l'adhérence, l'aspect et les dimensions finales. Les acheteurs doivent vérifier les conditions d'utilisation et la méthode d'assemblage avant de choisir un revêtement.
Quelles informations dois-je fournir pour obtenir un devis pour un aimant de haut-parleur sur mesure ?
Veuillez nous envoyer un schéma, une photo d'exemple, les spécifications actuelles, la forme de l'aimant, ses dimensions, le sens de magnétisation, la température de fonctionnement, les exigences en matière de revêtement, la méthode d'assemblage, la quantité et, le cas échéant, vos attentes en matière de contrôle qualité.
OSENC peut-il examiner des plans ou des échantillons ?
Oui. OSENC peut examiner les plans, les échantillons, les cahiers des charges et les exigences d'application pour les projets d'aimants en néodyme sur mesure avant la phase d'échantillonnage.
OSENC peut-il garantir une meilleure qualité sonore des enceintes ?
OSENC peut vous aider à évaluer et à fournir des aimants sur mesure en fonction de vos plans et des exigences de votre application. Les performances acoustiques finales dépendent de la conception globale du haut-parleur, et non uniquement de l'aimant. Le produit fini doit être validé dans le cadre du processus de conception et d'essai propre au client.
Envoyez-nous votre dessin ou un échantillon de l'aimant de haut-parleur pour que nous puissions l'examiner
Si vous développez des aimants en néodyme sur mesure destinés à des haut-parleurs, des transducteurs acoustiques ou du matériel audio, envoyez à OSENC votre plan, une photo de l'échantillon, les spécifications actuelles, le sens d'aimantation, vos exigences en matière de revêtement, les conditions d'assemblage et la quantité souhaitée.
OSENC peut examiner les spécifications de l'aimant et discuter d'une solution pratique sur mesure avant la réalisation d'échantillons.
