Réponse rapide : qu’est-ce que la perméabilité magnétique ?

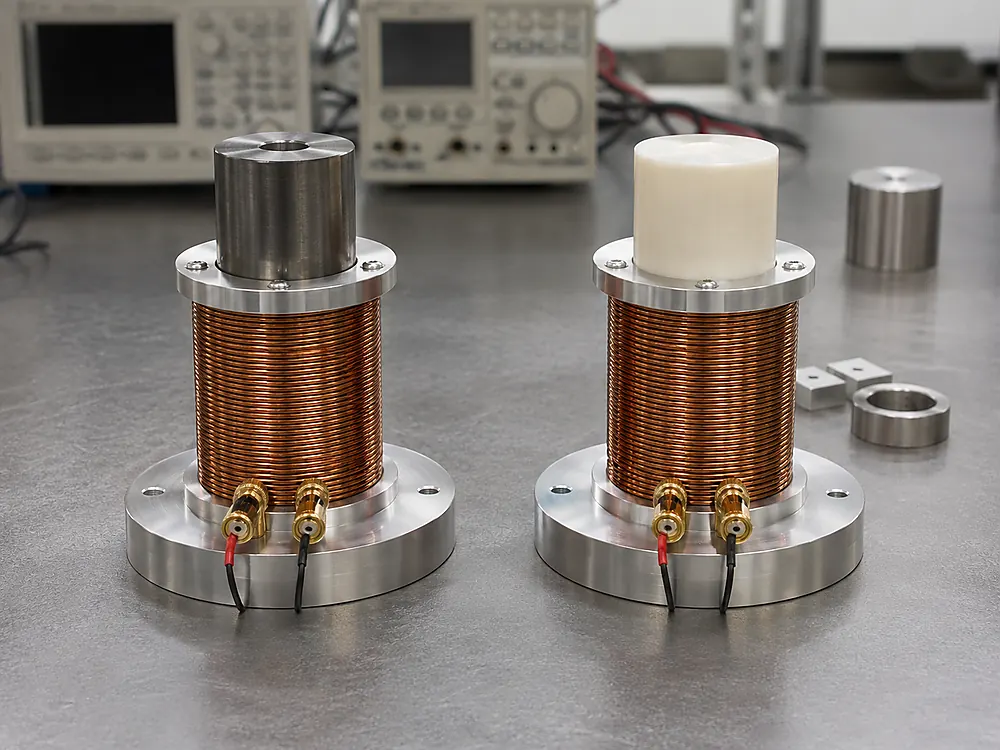

Perméabilité magnétique décrit la manière dont un matériau réagit à un champ magnétique appliqué. Dans un matériau linéaire et isotrope, la relation fondamentale est B = μH, où B est l’induction magnétique, H l’intensité du champ magnétique et μ la perméabilité absolue.
La limite de validité en ingénierie est importante : la perméabilité n’est pas une valeur fixe pour chaque matériau dans toutes les conditions. Dans les matériaux ferromagnétiques tels que le fer et de nombreux aciers, la réponse effective varie selon l’intensité du champ, l’historique magnétique, la fréquence, la température, les contraintes, l’alliage, le procédé de fabrication et la géométrie du composant.
La perméabilité magnétique en bref
| Quantité | Signification | Expression usuelle | Limites techniques |
|---|---|---|---|
| Perméabilité absolue | Réponse magnétique exprimée en unités SI | μ = B/H pour un matériau linéaire | Pour les matériaux non linéaires, B/H décrit un point de fonctionnement donné plutôt qu’une constante universelle. |
| Perméabilité relative | Perméabilité du matériau comparée à celle du vide | μr = μ/μ0 | Sans dimension ; peut varier selon les conditions d’essai et de fonctionnement. |
| Perméabilité du vide | Perméabilité de référence de l’espace libre | μ0 ≈ 1,25663706127 × 10−6 H/m | Depuis la redéfinition du SI en 2019, μ0 n’est plus une valeur définie exacte. |
| Susceptibilité magnétique | Mesure de la variation de l’aimantation en réponse à H | μr = 1 + χm pour un milieu linéaire isotrope | Cette relation simple ne remplace pas systématiquement une courbe B-H non linéaire. |
Pour la plupart des travaux d’achat et de conception, la question ne devrait pas se limiter à “ Quelle est la perméabilité de ce matériau ? ”. Il vaut mieux demander : quelle perméabilité, mesurée à quel champ, à quelle fréquence, à quelle température et dans quel état du matériau ?
Que signifient μ, μr et μ0 ?
Le symbole μ représente la perméabilité magnétique absolue. Dans le cas linéaire le plus simple :
La perméabilité relative μr compare un matériau au vide :
μr = μ / μ0Le vide a donc μr = 1. L’air est également extrêmement proche de 1 pour les calculs d’ingénierie courants. Les matériaux diamagnétiques tels que le cuivre ont une perméabilité relative légèrement inférieure à 1, tandis que les matériaux paramagnétiques tels que l’aluminium ont une perméabilité relative légèrement supérieure à 1. Les matériaux ferromagnétiques peuvent présenter une perméabilité bien plus élevée, mais celle-ci dépend fortement des conditions.
Quelle est la valeur actuelle de μ0 ?
La valeur recommandée par CODATA 2022 pour la perméabilité magnétique du vide est 1.25663706127(20) × 10−6 N/A², ce qui équivaut à H/m. Avant la redéfinition du SI en 2019, μ0 était fixée exactement à 4π × 10−7 H/m. Cette expression reste une excellente approximation pour les calculs d’ingénierie, mais elle n’est plus exacte par définition.
Référence : Valeurs recommandées CODATA 2022 du NIST.
Quel est le lien entre la perméabilité relative et la susceptibilité magnétique ?
Pour un milieu linéaire et isotrope, la perméabilité relative et la susceptibilité magnétique sont liées par :
μr = 1 + χmSi χm est légèrement négative, le matériau est diamagnétique. Si elle est légèrement positive, le matériau est paramagnétique. Le comportement ferromagnétique est plus complexe, car le déplacement des domaines, l’hystérésis et la saturation rendent la réponse non linéaire.
Pourquoi la perméabilité magnétique n’est pas une valeur fixe unique du matériau
C’est ce que les tableaux de perméabilité simplifiés omettent généralement. Une valeur indiquée de μ ou de μr ne peut être utile que si le matériau et les conditions d’essai sont suffisamment définis.
1. L’intensité du champ magnétique modifie le point de fonctionnement
Les matériaux ferromagnétiques ne suivent pas une seule droite B-H entre un champ nul et la saturation. Lorsque H augmente, le comportement des domaines évolue, la pente de la courbe B-H change et le matériau finit par approcher la saturation. La perméabilité calculée à faible champ peut donc être très différente de celle correspondant à un point de fonctionnement à flux élevé.
2. L’historique magnétique a son importance
Comme les matériaux ferromagnétiques présentent une hystérésis, l’état B-H actuel peut dépendre de la manière dont le matériau a été aimanté auparavant. C’est pourquoi la perméabilité initiale, la perméabilité maximale, la perméabilité incrémentale et les autres définitions ne sont pas interchangeables.

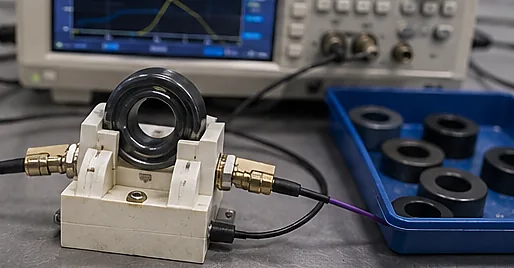

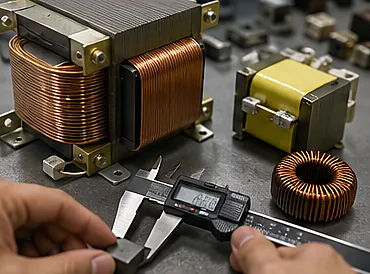

3. La fréquence et la polarisation en courant continu ont leur importance
Dans les systèmes en courant alternatif, la perméabilité peut varier avec la fréquence et les pertes deviennent importantes. Une polarisation en courant continu superposée peut également déplacer le point de fonctionnement et modifier la réponse incrémentale. Les mesures du NIST sur les aciers inoxydables ferromagnétiques présentent explicitement la perméabilité relative en fonction à la fois de la fréquence et de l’intensité du champ magnétique.
Référence : Travaux de recherche du NIST sur la mesure de la perméabilité relative.

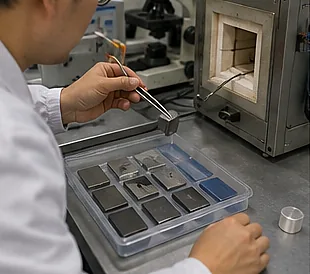

4. La température, les contraintes et les procédés de fabrication peuvent modifier le comportement magnétique
La composition chimique de l’alliage, le traitement thermique, l’écrouissage, la mise en forme, le soudage, les contraintes résiduelles et la température peuvent modifier la microstructure et la réponse magnétique. Ce point est particulièrement important lorsqu’une personne demande “ la perméabilité de l’acier ” ou “ la perméabilité de l’acier inoxydable ” sans préciser la nuance ni l’état exacts.
5. La géométrie du composant détermine une perméabilité effective
La perméabilité du matériau ne correspond pas au comportement magnétique effectif d’un noyau, d’une culasse, d’un blindage ou d’un ensemble fini. Les entrefers, les jonctions, les effets de frange, les effets démagnétisants et la géométrie peuvent dominer le comportement du circuit magnétique fini, même lorsque le matériau de base présente lui-même une perméabilité élevée.

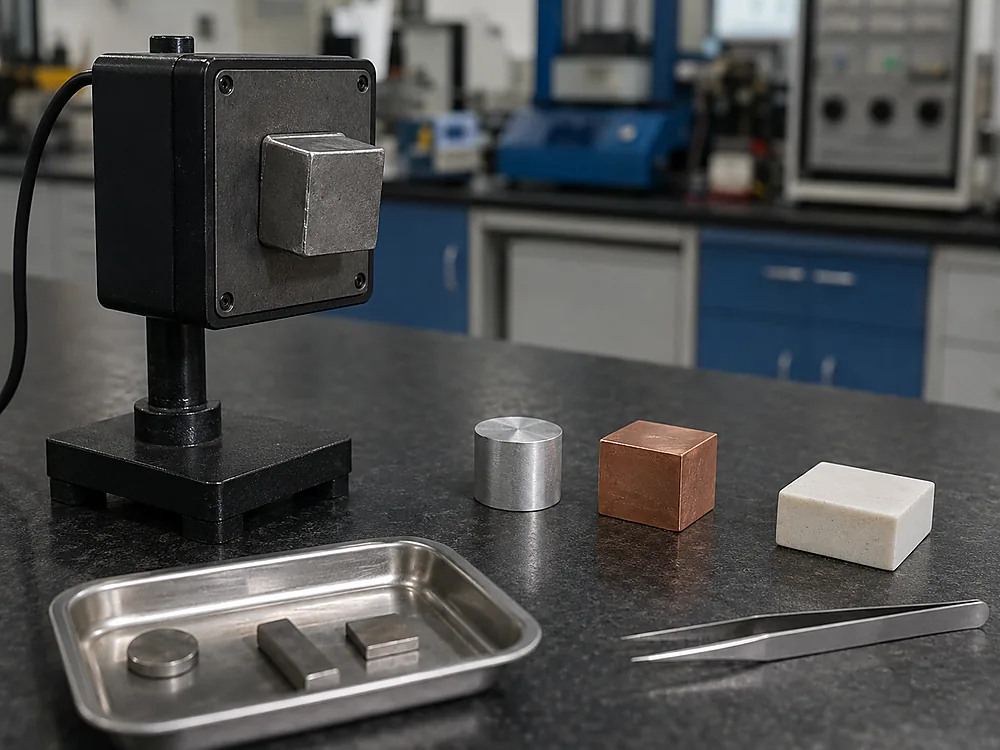

Perméabilité magnétique des matériaux courants
Le tableau ci-dessous est conçu pour une utilisation en ingénierie, et non pour mémoriser une valeur unique par matériau. Les valeurs proches de l’unité sont souvent utiles pour les matériaux faiblement magnétiques. Les valeurs génériques concernant les métaux ferromagnétiques sont beaucoup moins fiables, car leur réponse magnétique varie selon les conditions de fonctionnement.
| Matériau | Comportement de la perméabilité relative | Une valeur unique peut-elle être utilisée directement ? | Action à mener |
|---|---|---|---|
| Vide / espace libre | μr = 1 | Oui, comme condition de référence. | Utiliser μ0 comme perméabilité de référence dans le SI. |
| Air | Extrêmement proche de 1 | Généralement, pour les calculs usuels de circuits magnétiques. | Assimilez approximativement l’air à l’espace libre, mais prenez en compte l’entrefer réel, car il peut dominer la réluctance totale. |
| Cuivre | Légèrement inférieure à 1 ; diamagnétique | Souvent, pour les calculs préliminaires. | Pour les travaux de précision, indiquez la pureté et la température. Le cuivre recuit sans oxygène de haute pureté est d’environ μr ≈ 0,99999 à température ambiante. |
| Aluminium | Légèrement supérieure à 1 ; paramagnétique | Souvent, pour les calculs préliminaires. | Utilisez des données propres au matériau lorsqu’un faible écart par rapport à l’unité peut influer sur le résultat. |
| Bois et polymères courants | Généralement très proche de 1 | Généralement. | Pour les travaux courants sur les circuits à aimants permanents, ils sont généralement considérés comme ayant un comportement magnétique similaire à celui de l’espace libre. |
| Fer pur / alliages de fer magnétique doux | Peut être élevée, mais fortement non linéaire | Non. | Utilisez une courbe B-H propre à l’alliage ou des données de perméabilité correspondant au procédé réel et à la plage de fonctionnement. |
| Acier bas carbone / acier électrique | Potentiellement élevée, avec de fortes variations selon la nuance | Non. | Vérifiez la nuance, le traitement thermique, l’état de la tôle, le niveau de champ, la saturation et, le cas échéant, la fréquence. |
| Acier inoxydable | Va d’une valeur proche de l’unité à un caractère nettement magnétique, selon l’alliage et le traitement | Aucune valeur générique. | Identifiez précisément la nuance et son état. L’écrouissage, le formage, le soudage et les changements de phase peuvent modifier la réponse magnétique. |
Pour le cuivre en particulier, les données publiées sur les propriétés du cuivre sans oxygène recuit C10100-C10200 relient la susceptibilité à la température et utilisent μr = 1 + χ. À une température proche de l’ambiante, ces données donnent pour μr une valeur d’environ 0,99999 plutôt qu’exactement 1.
Référence : Propriétés du cuivre sans oxygène du Princeton Plasma Physics Laboratory.
Peut-on utiliser une valeur de perméabilité issue d’un tableau ?
Parfois. Une valeur tabulée est utile pour une première sélection lorsque le matériau est proche de μr = 1. Elle est beaucoup moins fiable pour les métaux ferromagnétiques ou les circuits magnétiques finis.
| Situation | Utiliser une valeur générique ? | Donnée préférable |
|---|---|---|
| Vide / air ordinaire | Généralement, oui | Utiliser μ0 et modélisez l’entrefer réel. |
| Cuivre / aluminium pour une modélisation approximative | Souvent | N’utilisez les données propres au matériau que lorsque de faibles écarts par rapport à l’unité sont significatifs. |
| Fer ou acier générique | Non | Utilisez la courbe B-H du matériau exact ou des données de perméabilité définies. |
| Acier inoxydable sans indication de nuance ni d’état | Non | Précisez la nuance, l’état après transformation et la plage de champ pertinente. |
| Composante en courant alternatif / haute fréquence | Aucune valeur unique en courant continu | Utilisez des données de perméabilité et de pertes propres à la fréquence. |
| Culasse finie, blindage, noyau avec entrefer ou ensemble | Non | Évaluez le comportement effectif en tenant compte de la géométrie, des jonctions, des entrefers, des fuites et de la saturation. |
Perméabilité magnétique : formule, unités et dimensions
Formule de base
Pour un matériau linéaire, la perméabilité absolue peut être calculée à partir de l’induction magnétique et de l’intensité du champ magnétique :
μ = B / HIci, B est mesurée en teslas (T), H en ampères par mètre (A/m) et μ en henrys par mètre (H/m).
Unité SI de la perméabilité magnétique
Les formes SI équivalentes comprennent :
H/m = N/A² = T·m/AFormule dimensionnelle
En utilisant la masse M, la longueur L, le temps T et l’intensité du courant électrique I, la perméabilité magnétique a pour formule dimensionnelle :
[M L T−2 I−2]Types de perméabilité magnétique
Le terme “ perméabilité ” peut désigner différentes mesures. Les confondre est l’une des raisons pour lesquelles les comparaisons entre matériaux peuvent être erronées.
| Type | Grandeur décrite | Cas où elle est importante |
|---|---|---|
| Perméabilité absolue, μ | Perméabilité exprimée en H/m | Équations fondamentales du champ et réponse du matériau. |
| Perméabilité relative, μr | Rapport μ/μ0 | Comparaison pratique avec le vide. |
| Perméabilité initiale | Réponse aux faibles signaux près de l’origine d’une courbe B-H désaimantée | Noyaux à faible champ et comparaison des matériaux. |
| Perméabilité maximale | Perméabilité maximale atteinte sur une courbe d’aimantation définie | Indique la réponse maximale, mais pas nécessairement le point de fonctionnement de conception. |
| Perméabilité incrémentale / différentielle | Variation de B par rapport à une faible variation de H autour d’un point de fonctionnement | Circuits magnétiques polarisés et comportement aux petits signaux. |
| Perméabilité complexe | Réponse en courant alternatif dépendant de la fréquence, représentée par ses composantes de stockage et de pertes | Inductances, transformateurs, blindages et autres systèmes magnétiques en courant alternatif. |
| Perméabilité effective | Réponse globale d’un composant, tenant compte des entrefers et de la géométrie | Noyaux finis, chemins magnétiques, ensembles et calculs pratiques de circuits. |
Lorsqu’un fournisseur ou une fiche technique indique une valeur de perméabilité, vérifiez à quelle définition elle correspond. “ μr = 5000 ” ne constitue pas une spécification technique complète sans indication de la définition, de la fréquence, du niveau de champ et de l’état du matériau.
Influence de la courbe B-H sur la perméabilité
Une courbe B-H représente la densité de flux magnétique B en fonction de l’intensité du champ magnétique H. Sa forme est le moyen le plus utile de comprendre pourquoi la perméabilité ferromagnétique n’est pas constante.
À faible champ, le matériau peut présenter une forte réponse sous l’effet du déplacement des domaines magnétiques. À des champs plus élevés, la pente évolue. Lorsque le matériau approche de la saturation, une forte augmentation de H produit une augmentation plus faible de B. La perméabilité pertinente pour la conception dépend donc de la position du point de fonctionnement du composant sur cette courbe.
Perméabilité sécante et perméabilité différentielle
En divisant B par H en un point donné, on obtient une perméabilité de type sécante pour ce point de fonctionnement. La pente locale, dB/dH, correspond à la perméabilité différentielle. Ces valeurs peuvent être très différentes dans un matériau ferromagnétique non linéaire.

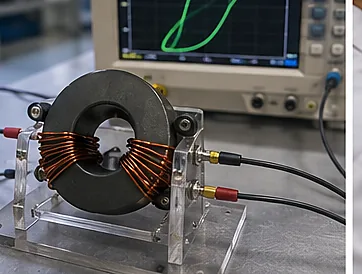

L’hystérésis impose une contrainte supplémentaire
Lorsque le champ magnétisant varie de manière cyclique, la trajectoire B-H ne repasse généralement pas par le même chemin. Cette hystérésis signifie que l’historique magnétique et les pertes doivent être pris en compte. Pour les applications en courant alternatif, les données pertinentes du matériau doivent normalement préciser la fréquence et les conditions de forme d’onde, plutôt que de se limiter à une seule valeur en courant continu.
Importance de la perméabilité dans les circuits magnétiques
Une réluctance magnétique simplifiée peut s’écrire comme suit :
ℛ = l / (μA)Une perméabilité plus élevée peut réduire la réluctance d’un chemin de retour, mais la saturation, les entrefers, les fuites, les effets de frange, les jonctions, la géométrie, les pertes et les contraintes mécaniques continuent de déterminer le résultat final.
Pourquoi un entrefer peut dominer le circuit
Pour l’air, μ estr proche de 1. Un chemin en acier peut présenter une perméabilité beaucoup plus élevée avant saturation ; même un entrefer court peut donc représenter une grande partie de la réluctance totale. La distance de travail et l’entrefer ne peuvent donc pas être négligés lors de la prévision du champ ou de la force.
Culasses, pièces polaires et plaques de support en acier
L’acier ferromagnétique peut rediriger le flux, mais uniquement dans les limites imposées par sa courbe B-H et sa géométrie. Si une section sature, le choix d’un matériau à perméabilité nominalement élevée ne corrige pas la conception.
Rôle de la perméabilité dans un ensemble à aimants permanents
Culasse en acier
Ferme le circuit de retour ; la section, la longueur du trajet, les jonctions et la saturation ont une incidence.
Pièce polaire
Redirige ou concentre le flux ; la géométrie et la saturation locale déterminent le résultat.
Plaque d'appui
Modifie le circuit de retour et les fuites de flux ; l'épaisseur, l'état du matériau et les entrefers ont une incidence.
Pour en savoir plus, consultez les guides OSENC sur les aimants et le magnétisme et types d’aimants.

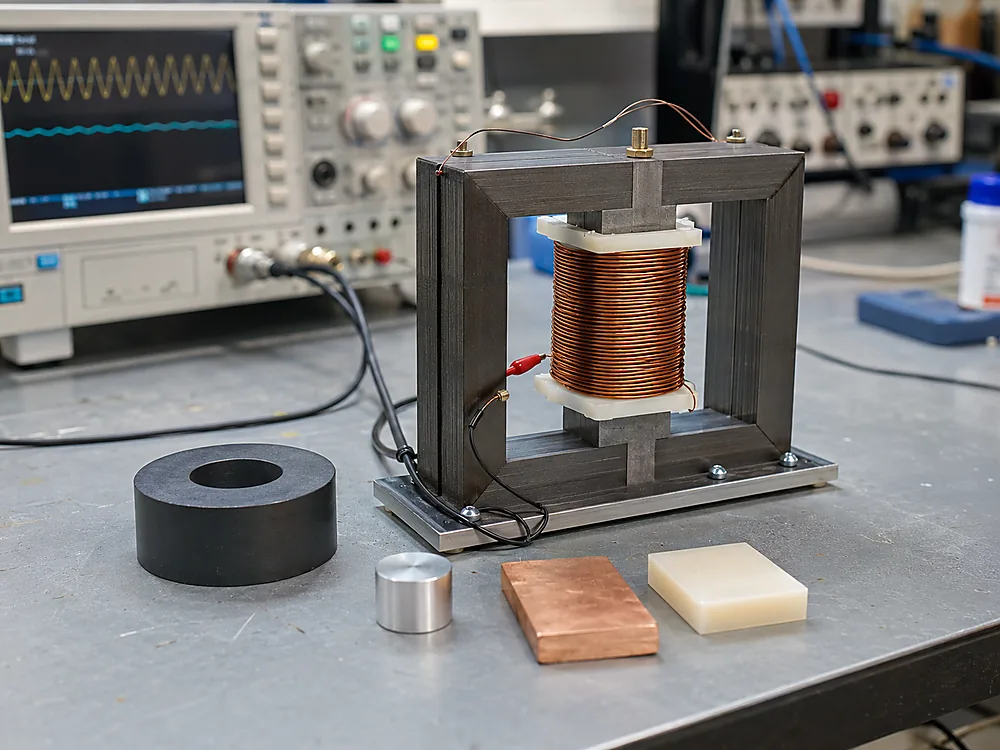

Comment la perméabilité magnétique est-elle réellement mesurée ?
La mesure de la perméabilité doit correspondre à la forme du matériau, à la plage de champ, à la fréquence, à la géométrie et à la définition de la perméabilité requises pour la conception.

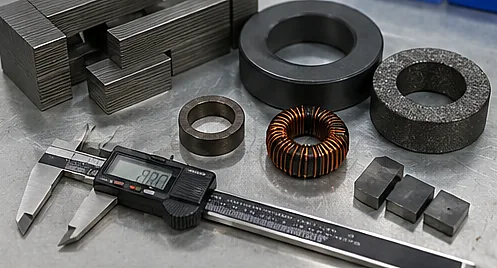

Échantillons de matériau ou de noyau

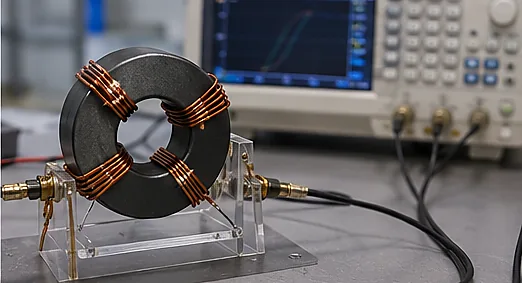

Les éprouvettes toroïdales offrent un circuit magnétique fermé et permettent de caractériser le comportement B-H. Selon l'objectif, le résultat peut correspondre à la perméabilité initiale, maximale, incrémentale, différentielle ou complexe, plutôt qu'à une valeur générique de μr.
Le NIST a décrit des mesures à basse fréquence sur des éprouvettes métalliques toroïdales bobinées, en tenant compte de la conductivité, de la profondeur de peau, de la fréquence et de l'intensité du champ magnétique.
Référence : Travaux de recherche du NIST sur la mesure de la perméabilité relative.
Tôles d'acier et métaux ferromagnétiques
L'alliage exact, le traitement thermique, l'historique de mise en forme, l'état de contrainte, la plage de champ et l'orientation de l'échantillon peuvent modifier le résultat. Une valeur mesurée ne doit pas être transposée à un état de transformation différent sans justification.
Composants finis et perméabilité effective

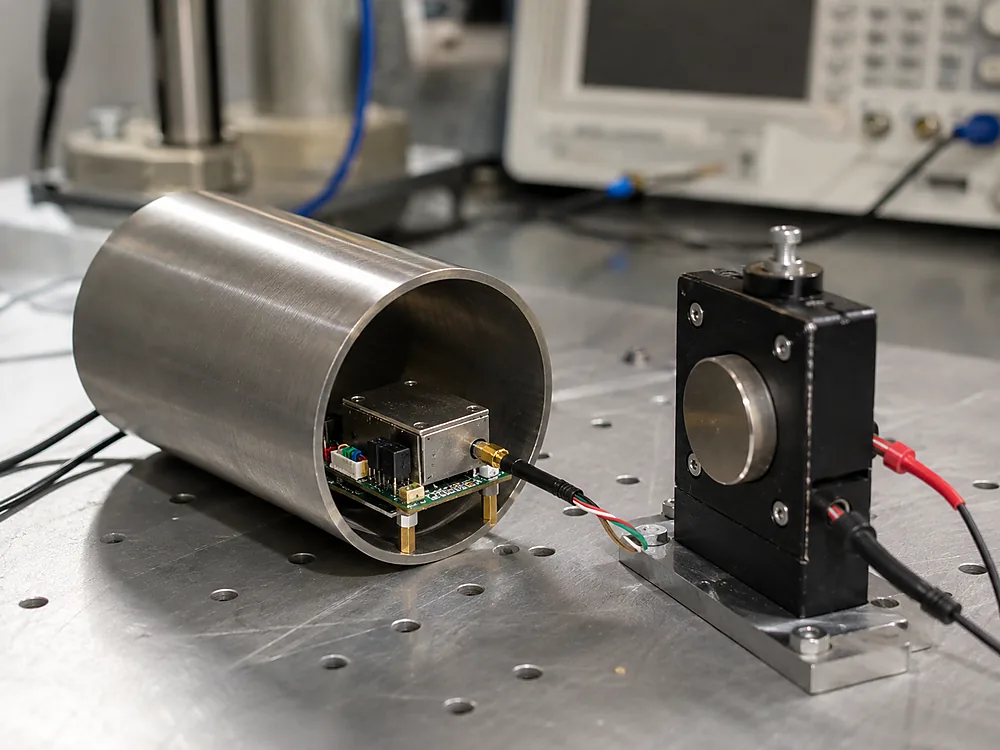

Un noyau avec entrefer, une culasse, un blindage, une pièce polaire ou un ensemble comporte également des jonctions, des fuites de flux, des effets de bord, des effets démagnétisants et une saturation locale. Son comportement magnétique effectif peut différer considérablement de la valeur intrinsèque du matériau.
Quelles informations doivent accompagner une valeur de perméabilité ?
- Alliage exact et état de transformation
- Définition de la perméabilité
- Méthode en courant continu ou alternatif et fréquence
- Niveau de champ ou condition de polarisation
- Température et géométrie de l'échantillon
- Historique magnétique, contraintes, traitement thermique ou écrouissage pertinents
- Incertitude ou tolérance d'acceptation lorsqu'elle est critique
La perméabilité magnétique n'est pas la force d'un aimant
La perméabilité est souvent confondue avec la force d'un aimant permanent. Il s'agit de propriétés différentes.
Pour un aimant permanent tel que NdFeB, les propriétés magnétiques liées au grade comprennent la rémanence (Br), coercivité intrinsèque (Hcj), coercivité (Hcb) et produit énergétique maximal ((BH)max). La perméabilité est particulièrement importante lors de l’évaluation du trajet ferromagnétique environnant, du matériau cible, des pièces polaires ou de la culasse.
Un grade magnétique plus élevé ne garantit pas non plus automatiquement une force d’arrachement supérieure ni un champ plus intense à la distance de travail requise. La géométrie de l’aimant, la direction d’aimantation, la contre-pièce en acier, l’entrefer, le circuit magnétique, la température et la conception de l’ensemble contribuent tous aux performances finales.
Pour la terminologie des grades, voir Guide des nuances d’aimants OSENC.
Quelles informations influencent la conception d’un circuit magnétique ?
Pour un ensemble à aimants permanents comportant un circuit de retour en acier, une pièce polaire, une plaque de support ou une cible ferromagnétique, ces données sont plus utiles qu’une valeur μ isoléer valeur.
| Donnée d’entrée | Pourquoi est-ce important ? |
|---|---|
| Plan et dimensions principales | Déterminent la longueur du circuit magnétique, la section, l’entrefer, les fuites et le risque de saturation. |
| Matériau / grade magnétique, dimensions et aimantation | Définissent les propriétés disponibles de l’aimant et la direction du flux. |
| Culasse, pièce polaire, plaque d’appui ou matériau cible | Détermine le comportement du circuit de retour et la saturation. |
| Entrefer / distance de travail | Peut dominer la réluctance et modifier fortement le champ ou la force. |
| Condition requise de champ ou de force | Doit être associée à un emplacement, un entrefer, une géométrie cible et des conditions d’essai. |
| Contraintes de température, d’assemblage et d’acceptation | Peuvent modifier le comportement du matériau, la construction et la vérification. |
FAQ sur la perméabilité magnétique
Quelle est la perméabilité magnétique du vide ?
Dans le vide, la perméabilité relative μr = 1. La perméabilité absolue recommandée du vide selon les CODATA 2022 est μ0 = 1.25663706127(20) × 10−6 H/m. La valeur usuelle de 4π × 10−7 H/m reste une excellente approximation, mais depuis la redéfinition du SI en 2019, elle n’est plus une valeur exacte fixée par définition.
Quelle est la perméabilité magnétique de l’air ?
La perméabilité relative de l’air est extrêmement proche de 1 ; dans les calculs d’ingénierie, on utilise donc couramment l’approximation μ ≈ μ0 Cela ne signifie pas qu’un entrefer est sans importance sur le plan magnétique : comme les circuits de retour ferromagnétiques peuvent présenter une perméabilité beaucoup plus élevée, l’entrefer peut dominer la réluctance magnétique totale.
Quelle est la perméabilité magnétique du cuivre ?
Le cuivre est diamagnétique ; sa perméabilité relative est donc légèrement inférieure à 1. Les données publiées pour le cuivre désoxydé recuit de haute pureté situent μr à environ 0,99999 près de la température ambiante, mais toute valeur précise doit indiquer la pureté et la température.
Quelle est la perméabilité magnétique du fer ou de l’acier ?
Il n’existe pas de valeur de perméabilité unique et fiable pour le “ fer ” ou l“” acier ». La perméabilité ferromagnétique varie selon l’alliage, la transformation, les contraintes mécaniques, l’historique magnétique, le niveau de champ et la proximité de la saturation. Pour les calculs d’ingénierie, utilisez la courbe B-H du matériau exact ou une valeur de perméabilité définie et mesurée dans les conditions pertinentes.
Quelle est la perméabilité magnétique de l’acier inoxydable ?
Elle dépend de la famille d’acier inoxydable, de la nuance exacte et de l’état de transformation. Certains aciers inoxydables austénitiques peuvent être presque amagnétiques à l’état recuit, tandis que l’écrouissage ou une transformation de phase peut accroître leur réponse magnétique. N’attribuez pas une valeur générique de μr à tous les aciers inoxydables.
Quelle est l’unité SI et la formule dimensionnelle de la perméabilité magnétique ?
L’unité SI est le henry par mètre (H/m), équivalent à N/A² ou T·m/A. Sa formule dimensionnelle est [M L T−2 I−2]. La perméabilité relative μr est sans dimension.
Une perméabilité magnétique plus élevée est-elle toujours préférable ?
Non. Une perméabilité élevée peut réduire la réluctance d’un trajet ferromagnétique, mais une conception adaptée doit également tenir compte de la saturation, des pertes, du champ de polarisation, des entrefers, de la géométrie, de la stabilité, des exigences mécaniques et du coût. Dans certains circuits magnétiques à entrefer ou destinés au stockage d’énergie, une perméabilité effective volontairement plus faible fait partie intégrante de la conception.
Quelle est la différence entre perméabilité et permittivité ?
La perméabilité magnétique décrit la réponse magnétique d’un matériau, tandis que la permittivité électrique décrit sa réponse au champ électrique. Il s’agit de propriétés électromagnétiques différentes, exprimées dans des unités différentes, et elles ne doivent pas être utilisées de manière interchangeable.
