Respuesta rápida: ¿qué es la permeabilidad magnética?
Permeabilidad magnética describe cómo responde un material a un campo magnético aplicado. En un material lineal e isótropo, la relación básica es B = μH, donde B es la densidad de flujo magnético, H es la intensidad del campo magnético y μ es la permeabilidad absoluta.
Es importante tener en cuenta el contexto de ingeniería: la permeabilidad es no un número fijo para todos los materiales en cualquier condición. En materiales ferromagnéticos, como el hierro y muchos aceros, la respuesta efectiva cambia en función del nivel de campo, el historial magnético, la frecuencia, la temperatura, la tensión mecánica, la aleación, el procesado y la geometría del componente.
Permeabilidad magnética de un vistazo
| Cantidad | Significado | Expresión habitual | Límites técnicos |
|---|---|---|---|
| Permeabilidad absoluta | Respuesta magnética expresada en unidades del SI | μ = B/H para un material lineal | En los materiales no lineales, B/H describe un punto de trabajo concreto, no una constante universal. |
| Permeabilidad relativa | Permeabilidad del material comparada con la del vacío | μr = μ/μ0 | Adimensional; puede variar según las condiciones de ensayo y de funcionamiento. |
| Permeabilidad del vacío | Permeabilidad de referencia del espacio libre | μ0 ≈ 1.25663706127 × 10−6 H/m | Desde la redefinición del SI de 2019, μ0 ya no es un valor definido con exactitud. |
| Susceptibilidad magnética | Hasta qué punto cambia la magnetización en respuesta a H | μr = 1 + χm para un medio lineal e isótropo | La relación sencilla no sustituye universalmente a una curva B-H no lineal. |
Para la mayoría de los trabajos de compras y diseño, la pregunta no debería ser únicamente “¿Cuál es la permeabilidad de este material?” Una pregunta mejor es: ¿qué permeabilidad, medida con qué campo, frecuencia, temperatura y condición del material?
¿Qué significan μ, μr y μ0?
El símbolo μ representa la permeabilidad magnética absoluta. En el caso lineal más sencillo:
Permeabilidad relativa μr compara un material con el vacío:
μr = μ / μ0Por tanto, el vacío tiene μr = 1. El aire también tiene un valor extremadamente próximo a 1 en los cálculos de ingeniería habituales. Los materiales diamagnéticos, como el cobre, tienen una permeabilidad relativa ligeramente inferior a 1, mientras que los materiales paramagnéticos, como el aluminio, presentan un valor ligeramente superior a 1. Los materiales ferromagnéticos pueden alcanzar valores mucho más altos, pero su permeabilidad depende en gran medida de las condiciones.
¿Cuál es el valor actual de μ0?
El valor recomendado por CODATA 2022 para la permeabilidad magnética del vacío es 1.25663706127(20) × 10−6 N/A², equivalente a H/m. Antes de la redefinición del SI en 2019, μ0 se fijaba exactamente en 4π × 10−7 H/m. Esta expresión sigue siendo una excelente aproximación para ingeniería, pero ya no es exacta por definición.
Referencia: Valores recomendados por CODATA 2022 del NIST.
¿Qué relación existe entre la permeabilidad relativa y la susceptibilidad magnética?
En un medio lineal e isótropo, la permeabilidad relativa y la susceptibilidad magnética están relacionadas mediante:
μr = 1 + χmSi χm es ligeramente negativa, el material es diamagnético. Si es ligeramente positiva, el material es paramagnético. El comportamiento ferromagnético es más complejo porque el movimiento de los dominios, la histéresis y la saturación hacen que la respuesta sea no lineal.
Por qué la permeabilidad magnética no es un valor fijo del material
Este es el aspecto que suelen ocultar las tablas de permeabilidad simplificadas. Un valor indicado de μ o μr solo puede ser útil cuando el material y las condiciones de ensayo están suficientemente definidos.
1. La intensidad del campo magnético modifica el punto de trabajo
Los materiales ferromagnéticos no siguen una única línea B-H recta desde un campo nulo hasta la saturación. A medida que aumenta H, cambia el comportamiento de los dominios, varía la pendiente de la curva B-H y el material acaba aproximándose a la saturación. Por tanto, la permeabilidad calculada con un campo débil puede ser muy distinta de la permeabilidad relevante cerca de un punto de trabajo con alta densidad de flujo.
2. El historial magnético es importante
Dado que los materiales ferromagnéticos presentan histéresis, el estado B-H actual puede depender de cómo se haya magnetizado previamente el material. Por eso, la permeabilidad inicial, la permeabilidad máxima, la permeabilidad incremental y otras definiciones no son intercambiables.
3. La frecuencia y la polarización de CC son importantes
En los sistemas de CA, la permeabilidad puede variar con la frecuencia y las pérdidas adquieren relevancia. Una polarización de CC superpuesta también puede desplazar el punto de trabajo y modificar la respuesta incremental. Las mediciones del NIST en aceros inoxidables ferromagnéticos indican expresamente la permeabilidad relativa en función tanto de la frecuencia como de la intensidad del campo magnético.
Referencia: Investigación del NIST sobre la medición de la permeabilidad relativa.
4. La temperatura, las tensiones y el procesado pueden modificar el comportamiento magnético
La composición química de la aleación, el tratamiento térmico, el trabajo en frío, el conformado, la soldadura, las tensiones residuales y la temperatura pueden modificar la microestructura y la respuesta magnética. Esto resulta especialmente importante cuando se pregunta por “la permeabilidad del acero” o “la permeabilidad del acero inoxidable” sin especificar el grado y el estado exactos.
5. La geometría del componente determina una permeabilidad efectiva
La permeabilidad del material no equivale al comportamiento magnético efectivo de un núcleo, yugo, blindaje o conjunto terminado. Los entrehierros, las uniones, los efectos de borde, los efectos desmagnetizantes y la geometría pueden dominar el circuito magnético final, incluso cuando el material base presenta una permeabilidad elevada.

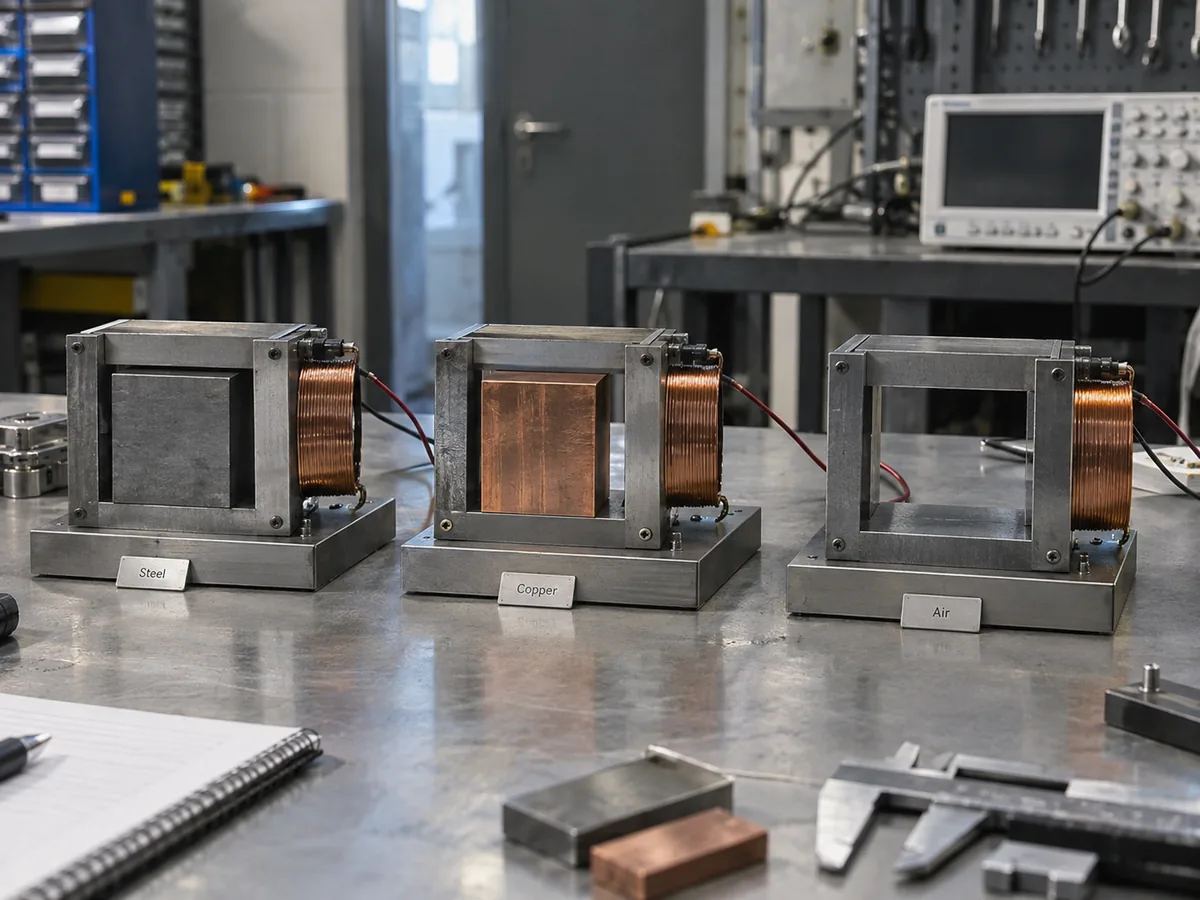

Permeabilidad magnética de materiales habituales
La tabla siguiente está pensada para su uso en ingeniería, no para memorizar un único valor por material. Los valores próximos a la unidad suelen ser útiles para materiales débilmente magnéticos. Los valores genéricos de los metales ferromagnéticos son mucho menos fiables, ya que su respuesta magnética varía según las condiciones de funcionamiento.
| Material | Comportamiento de la permeabilidad relativa | ¿Puede utilizarse directamente un único valor? | Acción recomendada |
|---|---|---|---|
| Vacío / espacio libre | μr = 1 | Sí, como condición de referencia. | Utilice μ0 como permeabilidad de referencia del SI. |
| Aire | Extremadamente próxima a 1 | Normalmente sí, para los cálculos habituales de circuitos magnéticos. | Considere el aire aproximadamente equivalente al espacio libre, pero incluya el entrehierro real, ya que puede dominar la reluctancia total. |
| Cobre | Ligeramente inferior a 1; diamagnético | A menudo sí, para cálculos preliminares. | Para trabajos de precisión, especifique la pureza y la temperatura. El cobre sin oxígeno, recocido y de alta pureza presenta aproximadamente μr ≈ 0,99999 cerca de la temperatura ambiente. |
| Aluminio | Ligeramente superior a 1; paramagnético | A menudo sí, para cálculos preliminares. | Utilice datos específicos del material cuando una pequeña desviación respecto a la unidad pueda afectar al resultado. |
| Madera y polímeros habituales | Por lo general, muy próxima a 1 | Normalmente sí. | En los cálculos habituales de circuitos con imanes permanentes, suelen considerarse magnéticamente similares al espacio libre. |
| Hierro puro / aleaciones de hierro magnético blando | Puede ser alta, pero presenta una fuerte no linealidad | No. | Utilice una curva B-H específica de la aleación o datos de permeabilidad vinculados al procesamiento real y al rango de funcionamiento. |
| Acero de bajo carbono / acero eléctrico | Potencialmente alta, con grandes variaciones según el grado | No. | Compruebe el grado, el tratamiento térmico, el estado de la chapa, la intensidad de campo, la saturación y, cuando corresponda, la frecuencia. |
| Acero inoxidable | Varía desde valores próximos a la unidad hasta un comportamiento significativamente magnético, según la aleación y el procesamiento | No existe un valor genérico. | Identifique el grado y el estado exactos. El trabajo en frío, el conformado, la soldadura y los cambios de fase pueden alterar la respuesta magnética. |
En el caso concreto del cobre, los datos publicados sobre las propiedades del cobre sin oxígeno recocido C10100-C10200 relacionan la susceptibilidad con la temperatura y utilizan μr = 1 + χ. Cerca de la temperatura ambiente, esos datos sitúan μr en aproximadamente 0,99999 en lugar de exactamente 1.
Referencia: Propiedades del cobre sin oxígeno del Princeton Plasma Physics Laboratory.
¿Se puede utilizar un valor de permeabilidad de una tabla?
A veces. Un valor tabulado resulta útil para una evaluación preliminar cuando el material se aproxima a μr = 1. Es mucho menos fiable para metales ferromagnéticos o circuitos magnéticos acabados.
| Situación | ¿Usar un valor genérico? | Datos de entrada más adecuados |
|---|---|---|
| Vacío / aire ordinario | Normalmente sí | Utilice μ0 y modele el entrehierro real. |
| Cobre / aluminio para una modelización aproximada | A menudo | Utilice datos específicos del material solo cuando sean relevantes pequeñas desviaciones respecto a la unidad. |
| Hierro o acero genéricos | No | Utilice la curva B-H exacta del material o datos de permeabilidad definidos. |
| Acero inoxidable sin especificar el grado / estado | No | Especifique el grado, el estado de procesamiento y el rango de campo pertinente. |
| Componente de CA / alta frecuencia | No existe un único valor de CC | Utilice datos de permeabilidad y pérdidas específicos de la frecuencia. |
| Culata, blindaje, núcleo con entrehierro o conjunto terminado | No | Evalúe el comportamiento efectivo teniendo en cuenta la geometría, las uniones, los entrehierros, las fugas y la saturación. |
Fórmula, unidades y dimensiones de la permeabilidad magnética
Fórmula básica
Para un material lineal, la permeabilidad absoluta puede calcularse a partir de la densidad de flujo magnético y la intensidad del campo magnético:
μ = B / HAquí, B se mide en teslas (T), H en amperios por metro (A/m) y μ en henrios por metro (H/m).
Unidad SI de la permeabilidad magnética
Las formas equivalentes en el SI incluyen:
H/m = N/A² = T·m/AFórmula dimensional
Utilizando la masa M, la longitud L, el tiempo T y la corriente eléctrica I, la permeabilidad magnética tiene la siguiente fórmula dimensional:
[M L T−2 I−2]Tipos de permeabilidad magnética
El término “permeabilidad” puede referirse a distintas mediciones. Confundirlas es una de las causas de que las comparaciones entre materiales sean incorrectas.
| Tipo | Qué describe | Cuándo es relevante |
|---|---|---|
| Permeabilidad absoluta, μ | Permeabilidad expresada en H/m | Ecuaciones básicas de campo y respuesta del material. |
| Permeabilidad relativa, μr | Relación μ/μ0 | Facilita la comparación con el vacío. |
| Permeabilidad inicial | Respuesta a pequeña señal cerca del origen de una curva B-H desmagnetizada | Núcleos para campos débiles y comparación de materiales. |
| Permeabilidad máxima | Permeabilidad máxima alcanzada a lo largo de una curva de magnetización definida | Muestra la respuesta máxima, pero no necesariamente el punto de trabajo del diseño. |
| Permeabilidad incremental / diferencial | Variación de B respecto a una pequeña variación de H alrededor de un punto de trabajo | Circuitos magnéticos polarizados y comportamiento con señales de pequeña amplitud. |
| Permeabilidad compleja | Respuesta en CA dependiente de la frecuencia, representada mediante componentes de almacenamiento y pérdidas | Inductores, transformadores, blindajes y otros sistemas magnéticos de CA. |
| Permeabilidad efectiva | Respuesta global de un componente, incluidos los entrehierros y la geometría | Núcleos acabados, trayectorias magnéticas, conjuntos y cálculos prácticos de circuitos. |
Cuando un proveedor o una ficha técnica indiquen un valor de permeabilidad, compruebe a qué definición corresponde. “μr = 5000” no es una especificación de ingeniería completa si no se indican la definición, la frecuencia, el nivel de campo y el estado del material.
Cómo cambia la permeabilidad a lo largo de la curva B-H
Una curva B-H representa la densidad de flujo magnético B frente a la intensidad de campo magnético H. Su forma es la manera más útil de entender por qué la permeabilidad ferromagnética no es constante.
A campos bajos, el material puede presentar una respuesta pronunciada debido al movimiento de los dominios magnéticos. A campos más altos, la pendiente cambia. A medida que el material se aproxima a la saturación, un gran aumento de H produce un incremento menor de B. Por tanto, la permeabilidad relevante para el diseño depende del punto de la curva en el que funcione el componente.
Permeabilidad secante frente a permeabilidad diferencial
Al dividir B entre H en un punto, se obtiene la permeabilidad secante correspondiente a ese punto de trabajo. Al considerar la pendiente local, dB/dH, se obtiene la permeabilidad diferencial. Estos valores pueden ser muy diferentes en un material ferromagnético no lineal.
La histéresis introduce otra limitación
Cuando el campo magnetizante varía de forma cíclica, la trayectoria B-H no suele recorrer de nuevo el mismo camino. Esta histéresis implica que el historial magnético y las pérdidas son relevantes. Para aplicaciones de CA, los datos pertinentes del material normalmente deben incluir las condiciones de frecuencia y forma de onda, en lugar de un único valor de CC.
Por qué es importante la permeabilidad en los circuitos magnéticos
Una reluctancia magnética simplificada puede expresarse como:
ℛ = l / (μA)Una permeabilidad más alta puede reducir la reluctancia en una trayectoria de retorno, pero la saturación, los entrehierros, el flujo de dispersión, los efectos de borde, las uniones, la geometría, las pérdidas y las limitaciones mecánicas siguen determinando el resultado final.

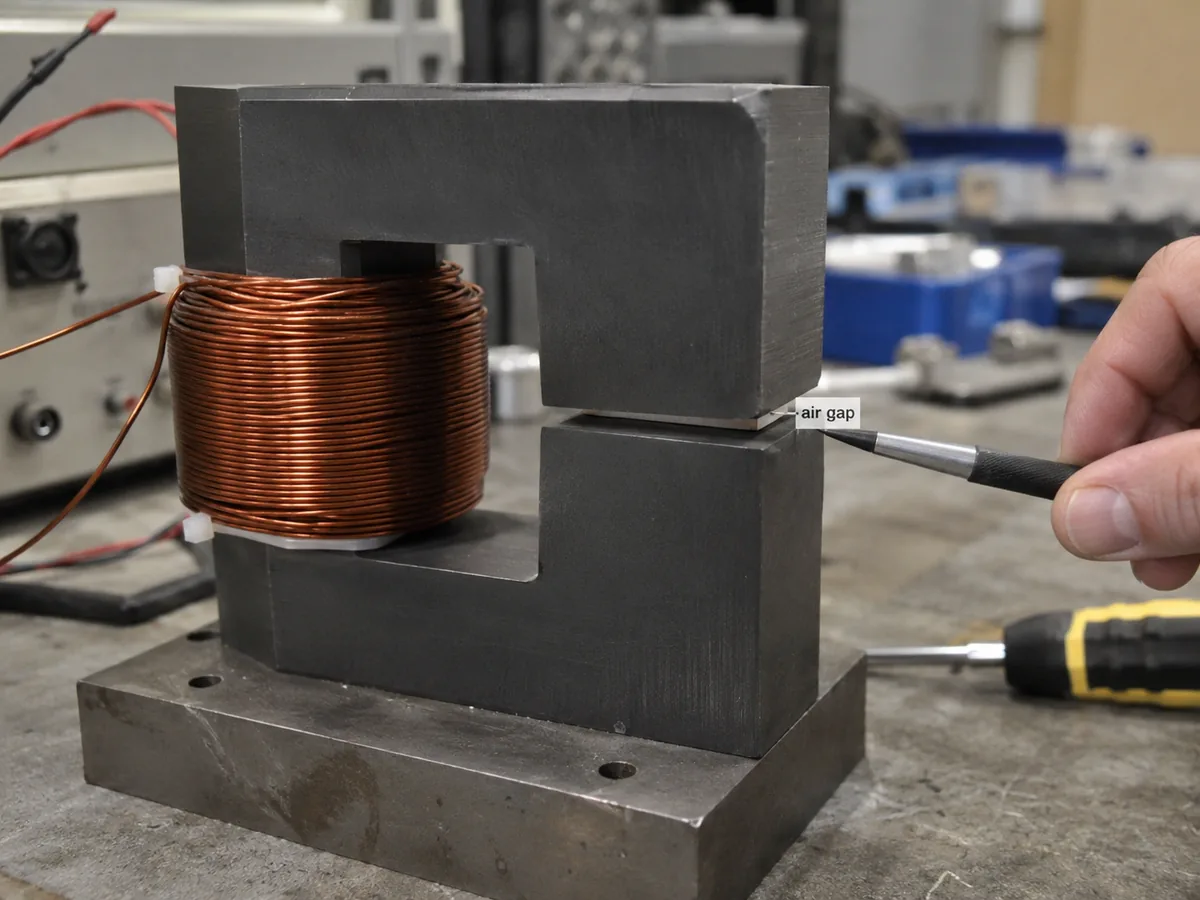

Por qué un entrehierro puede dominar el circuito
El aire tiene μr próxima a 1. Una trayectoria de acero puede tener una permeabilidad mucho mayor antes de alcanzar la saturación, por lo que incluso un entrehierro corto puede aportar gran parte de la reluctancia total. Por tanto, la distancia de trabajo y el entrehierro no pueden ignorarse al predecir el campo o la fuerza.
Yugos de acero, piezas polares y placas de respaldo
El acero ferromagnético puede redirigir el flujo, pero solo dentro de los límites impuestos por su curva B-H y su geometría. Si una sección se satura, utilizar un material con una permeabilidad nominalmente alta no resuelve el diseño.
Dónde interviene la permeabilidad en un conjunto de imanes permanentes
Yugo de acero
Cierra el camino de retorno; la sección transversal, la longitud del recorrido, las uniones y la saturación son factores importantes.
Pieza polar
Redirige o concentra el flujo; la geometría y la saturación local determinan el resultado.
Placa de respaldo
Modifica el camino de retorno y las fugas; el espesor, el estado del material y los entrehierros son factores importantes.
Para obtener información más amplia, consulte las guías de OSENC sobre imanes y magnetismo y el tipos de imanes.
Cómo se mide realmente la permeabilidad magnética
La medición de la permeabilidad debe ajustarse a la forma del material, el intervalo de campo, la frecuencia, la geometría y la definición de permeabilidad que requiera el diseño.

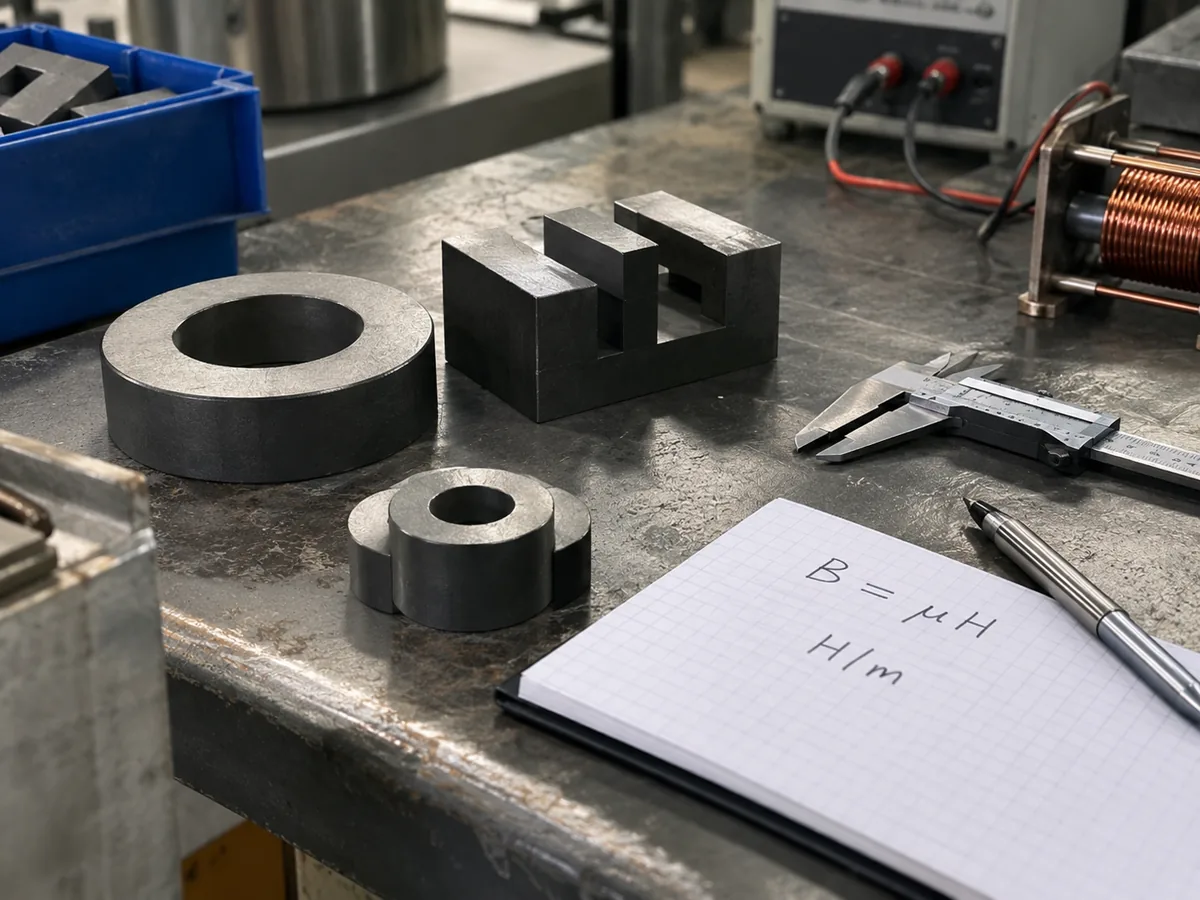

Muestras de material o de núcleos

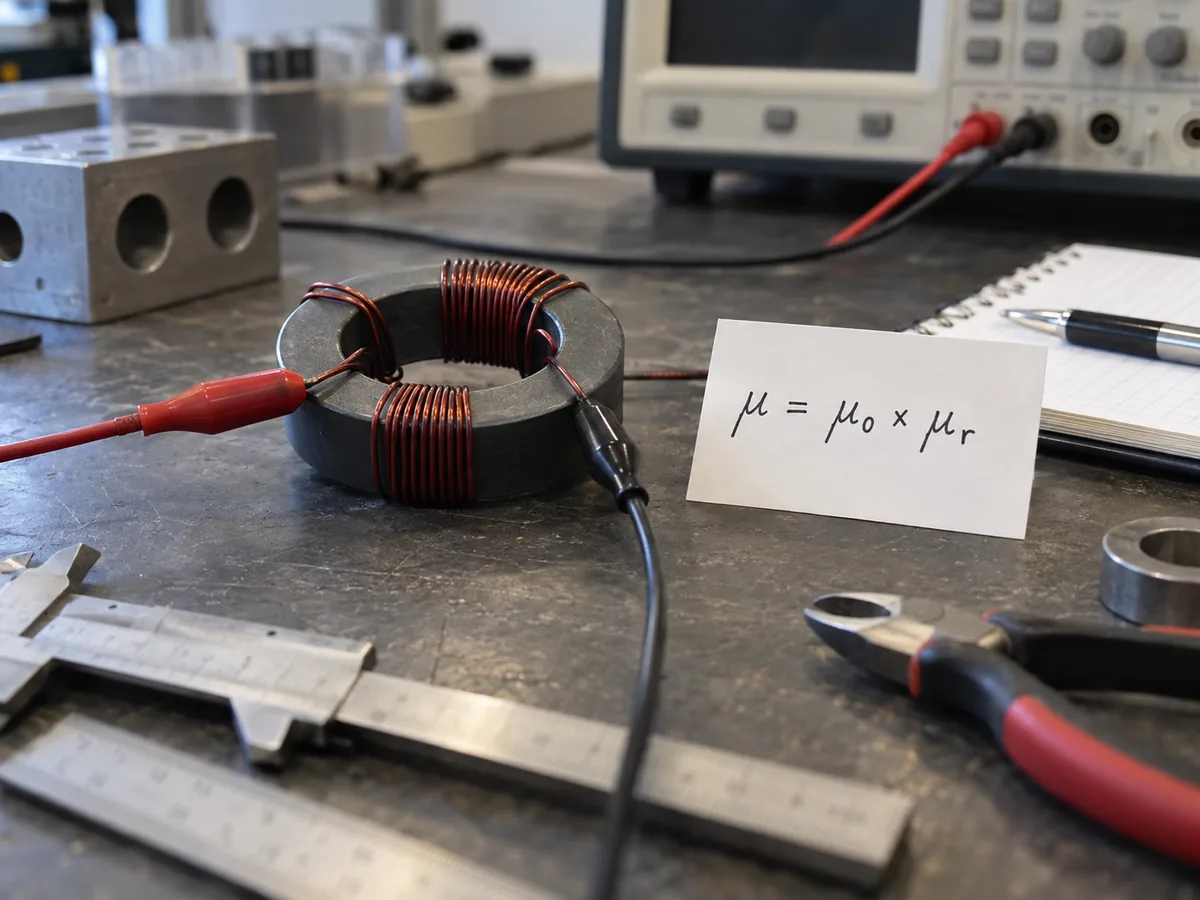

Las muestras toroidales proporcionan un camino magnético cerrado y pueden utilizarse para caracterizar el comportamiento B-H. Según el objetivo, el resultado puede ser la permeabilidad inicial, máxima, incremental, diferencial o compleja, en lugar de una única μ genérica.r.
El NIST ha descrito mediciones de baja frecuencia en muestras metálicas toroidales bobinadas teniendo en cuenta la conductividad, la profundidad de penetración, la frecuencia y la intensidad del campo magnético.
Referencia: Investigación del NIST sobre la medición de la permeabilidad relativa.
Chapa de acero y metales ferromagnéticos
La aleación exacta, el tratamiento térmico, el historial de conformado, el estado tensional, el intervalo de campo y la orientación de la muestra pueden modificar el resultado. No aplique un valor medido a un estado de procesamiento diferente sin una justificación adecuada.
Componentes acabados y permeabilidad efectiva
Un núcleo con entrehierro, un yugo, un blindaje, una pieza polar o un conjunto también contiene uniones, fugas, efectos de borde, efectos desmagnetizantes y saturación local. Su comportamiento magnético efectivo puede diferir considerablemente del valor intrínseco del material.
¿Qué información debe acompañar a un valor de permeabilidad?
- Aleación exacta y estado de procesamiento
- Definición de permeabilidad
- Método de CC o CA y frecuencia
- Nivel de campo o condición de polarización
- Temperatura y geometría de la muestra
- Historial magnético, tensiones, tratamiento térmico o trabajo en frío pertinentes
- Incertidumbre o tolerancia de aceptación cuando sea crítica

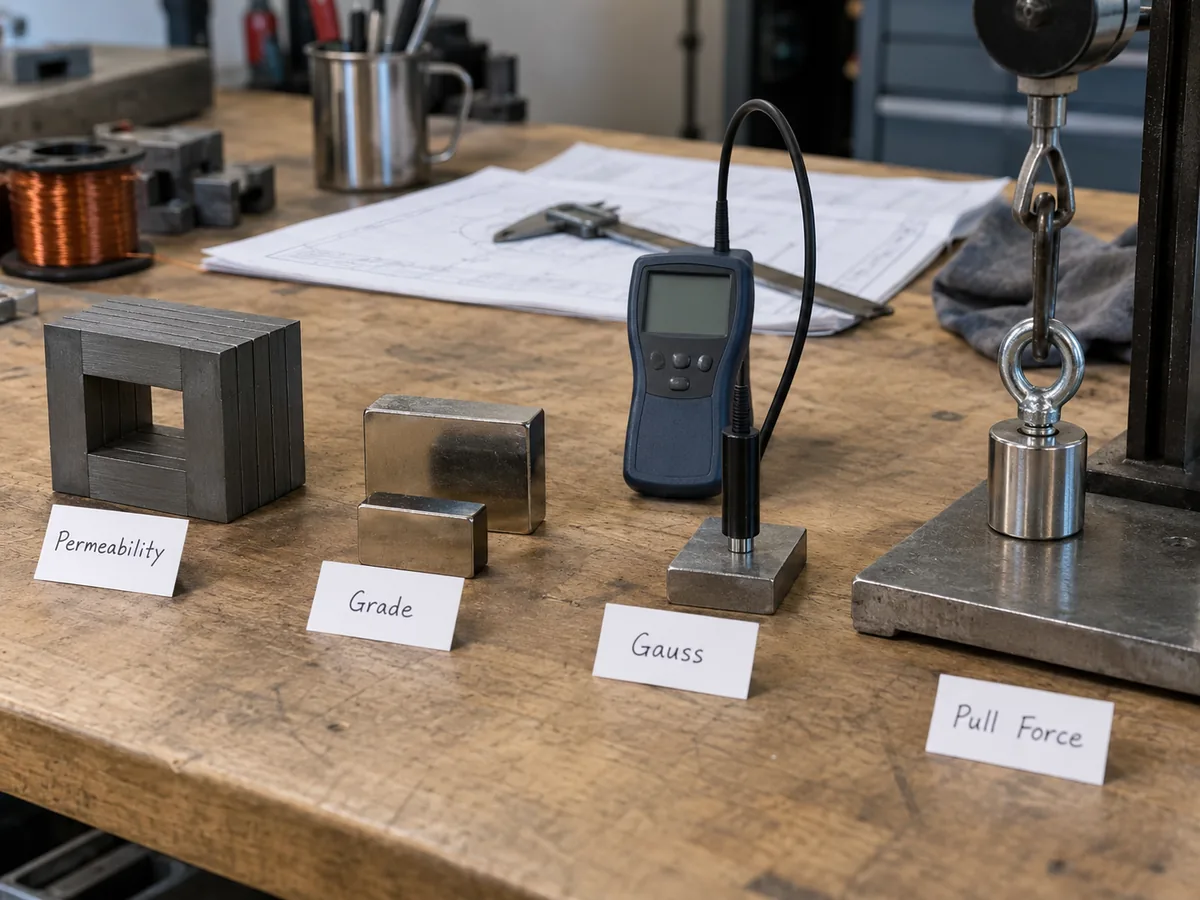

La permeabilidad magnética no es lo mismo que la fuerza de un imán
La permeabilidad suele confundirse con la fuerza de un imán permanente. Son propiedades diferentes.
En un imán permanente como NdFeB, las propiedades magnéticas asociadas al grado incluyen la remanencia (Br), coercitividad intrínseca (Hcj), coercitividad (Hcb) y producto energético máximo ((BH)max). La permeabilidad es especialmente importante al evaluar el trayecto ferromagnético circundante, el material objetivo, las piezas polares o el yugo.
Un grado de imán superior tampoco garantiza automáticamente una mayor fuerza de atracción ni un campo más intenso a la distancia de trabajo requerida. La geometría del imán, la dirección de magnetización, el acero de contacto, el entrehierro, el circuito magnético, la temperatura y el diseño constructivo del conjunto contribuyen al rendimiento final.
Para consultar la terminología de los grados, véase la guía de grados de imanes de OSENC.
¿Qué información influye en el diseño de un circuito magnético?
Para un conjunto de imanes permanentes con un trayecto de retorno de acero, una pieza polar, una placa de respaldo o un objetivo ferromagnético, estos datos resultan más útiles que basarse únicamente en μr como valor aislado.
| Dato de entrada | Por qué es importante |
|---|---|
| Plano y dimensiones principales | Determinan la longitud del trayecto, la sección transversal, el entrehierro, las fugas y el riesgo de saturación. |
| Material/grado, tamaño y magnetización del imán | Determina las propiedades disponibles del imán y la dirección del flujo. |
| Material del yugo, la pieza polar, la placa de respaldo o el objetivo | Controla el comportamiento del trayecto de retorno y la saturación. |
| Entrehierro/distancia de trabajo | Puede dominar la reluctancia y modificar considerablemente el campo o la fuerza. |
| Condición requerida de campo o fuerza | Debe vincularse a una ubicación, un entrehierro, la geometría del objetivo y una condición de ensayo. |
| Restricciones de temperatura, montaje y aceptación | Pueden modificar el comportamiento del material, el diseño constructivo y la verificación. |
Preguntas frecuentes sobre permeabilidad magnética
¿Cuál es la permeabilidad magnética del espacio libre?
El vacío tiene una permeabilidad relativa μr = 1. La permeabilidad absoluta del vacío recomendada por CODATA 2022 es μ0 = 1.25663706127(20) × 10−6 H/m. La conocida expresión 4π × 10−7 H/m sigue siendo una aproximación excelente, pero desde la redefinición del SI de 2019 ya no es un valor definido exacto.
¿Cuál es la permeabilidad magnética del aire?
El aire tiene una permeabilidad relativa extremadamente próxima a 1, por lo que suele aproximarse como μ ≈ μ0 en los cálculos de ingeniería. Esto no significa que un entrehierro carezca de importancia magnética; dado que los circuitos de retorno ferromagnéticos pueden tener una permeabilidad mucho mayor, el entrehierro puede dominar la reluctancia magnética total.
¿Cuál es la permeabilidad magnética del cobre?
El cobre es diamagnético, por lo que su permeabilidad relativa es ligeramente inferior a 1. Los datos publicados para el cobre sin oxígeno, recocido y de alta pureza sitúan μr en torno a 0,99999 cerca de la temperatura ambiente, aunque para indicar un valor preciso deben especificarse la pureza y la temperatura.
¿Cuál es la permeabilidad magnética del hierro o del acero?
No existe un único valor fiable de permeabilidad para el “hierro” o el “acero”. La permeabilidad ferromagnética varía en función de la aleación, el procesamiento, las tensiones, el historial magnético, la intensidad del campo y la proximidad a la saturación. Para cálculos de ingeniería, utilice la curva B-H del material concreto o un valor de permeabilidad definido y medido en condiciones pertinentes.
¿Cuál es la permeabilidad magnética del acero inoxidable?
Depende de la familia del acero inoxidable, el grado concreto y las condiciones de procesamiento. Algunos aceros inoxidables austeníticos pueden ser prácticamente no magnéticos en estado recocido, mientras que el trabajo en frío o una transformación de fase pueden aumentar la respuesta magnética. No asigne un único valor genérico de μr a todos los aceros inoxidables.
¿Cuál es la unidad del SI y la fórmula dimensional de la permeabilidad magnética?
La unidad del SI es el henrio por metro (H/m), equivalente a N/A² o T·m/A. Su fórmula dimensional es [M L T−2 I−2]. La permeabilidad relativa μr es adimensional.
¿Una mayor permeabilidad magnética siempre es mejor?
No. Una permeabilidad elevada puede reducir la reluctancia en un circuito ferromagnético, pero un diseño adecuado también debe tener en cuenta la saturación, las pérdidas, la polarización, los entrehierros, la geometría, la estabilidad, los requisitos mecánicos y el coste. En algunos circuitos magnéticos con entrehierro o destinados al almacenamiento de energía, una permeabilidad efectiva deliberadamente menor forma parte del diseño.
¿Cuál es la diferencia entre permeabilidad y permitividad?
La permeabilidad magnética describe la respuesta magnética de un material, mientras que la permitividad eléctrica describe su respuesta a un campo eléctrico. Son propiedades electromagnéticas diferentes, con unidades distintas, y no deben utilizarse indistintamente.
Envíe una solicitud de presupuesto más completa para su circuito magnético
Si su conjunto de imanes permanentes incluye un yugo de acero, una pieza polar, una placa de soporte o un elemento ferromagnético, un único valor de permeabilidad no basta para definir el resultado final. Una consulta útil debe describir el requisito magnético junto con la geometría y las condiciones de servicio que lo determinan.
Incluya el plano, el material o grado del imán si ya se ha seleccionado, las dimensiones del imán, la dirección de magnetización o la disposición de los polos, el material del circuito de retorno o del elemento ferromagnético, el entrehierro de trabajo, las condiciones de campo o fuerza requeridas, la temperatura de servicio, las restricciones de montaje y, cuando esté disponible, el método de aceptación.
Revisar imanes de neodimio personalizados o Envíenos los datos de su proyecto
