Czym są układy Halbacha i jak działają w przemyśle

Układy Halbacha to specjalne rozmieszczenia magnesów, które skupiają niemal całe pole magnetyczne po jednej stronie, pozostawiając drugą niemal wolną od pola. Uważam ten układ za fascynujący, ponieważ rozwiązuje rzeczywiste problemy przemysłowe. Dzięki układom Halbacha producenci uzyskują silniejsze pole magnetyczne tam, gdzie jest ono potrzebne, ograniczają straty energii oraz tworzą lżejsze i bardziej kompaktowe maszyny. Poniższa tabela pokazuje, dlaczego układy Halbacha przewyższają konwencjonalne magnesy w zastosowaniach przemysłowych:

Korzyść	Opis
Silniejsze pole magnetyczne po jednej stronie	Indukcja wyższa nawet o 30%, bez wycieku pola z tylnej strony
Wyższa sprawność silników	Zwiększa moment obrotowy i ogranicza straty mocy
Ograniczone zakłócenia magnetyczne	Minimalizuje rozproszone pole magnetyczne i chroni elektronikę
Kompaktowa i lekka konstrukcja	Ten sam efekt przy użyciu mniejszej ilości materiału

🔍 Z mojego doświadczenia wynika, że układy Halbacha mają znaczenie, ponieważ sprawiają, że urządzenia są bardziej zaawansowane, mniejsze i mocniejsze.

Zasada działania układu Halbacha

Czym jest układ Halbacha

Kiedy po raz pierwszy dowiedziałem się o układach Halbacha, zachwyciła mnie ich pomysłowa konstrukcja. Układ Halbacha to specjalny sposób rozmieszczenia magnesów trwałych, który wytwarza silne pole magnetyczne po jednej stronie i niemal zerowe pole po drugiej. Ten wyjątkowy efekt wynika ze sposobu zorientowania poszczególnych magnesów. Zamiast wskazywać w tym samym kierunku, magnesy są ułożone zgodnie z układem obrotowym. Taki układ wzmacnia pole po jednej stronie i wygasza je po drugiej. Często spotykam to rozwiązanie w płaskich układach Halbacha, w których magnesy są ułożone płasko w jednym rzędzie lub w siatce.

Ciekawostka: Inżynierowie mogą uzyskać po stronie aktywnej nawet o 30% większy strumień magnetyczny w porównaniu ze standardowym rozmieszczeniem magnesów. Ma to duże znaczenie dla branż, które potrzebują wysokiego natężenia pola magnetycznego bez zwiększania gabarytów.

Osenc wykorzystuje tę zasadę do projektowania magnesów neodymowych do zaawansowanych zastosowań. Rozwiązania Osenc oparte na płaskich układach Halbacha pomagają firmom maksymalnie wykorzystać możliwości każdego magnesu.

Koncentracja pola magnetycznego

Sposób, w jaki układy Halbacha koncentrują pole magnetyczne, uważam za fascynujący. Oto jak to działa:

• Magnesy w układzie Halbacha wzajemnie wzmacniają swoje momenty magnetyczne po jednej stronie.
• Po przeciwnej stronie momenty magnetyczne znoszą się, pozostawiając niemal zerowe pole.
• Taki układ tworzy silne, ukierunkowane pole tam, gdzie jest ono najbardziej potrzebne.

Jeśli przyjrzeć się płaskiemu układowi Halbacha, można zauważyć, że linie pola skupiają się po jednej stronie i zanikają po drugiej. Tak skoncentrowane pole doskonale sprawdza się w urządzeniach, które wymagają wysokiego natężenia pola magnetycznego w określonym kierunku, takich jak silniki lub czujniki.

Cecha	Układ Halbacha	Tradycyjny magnes
Kierunkowość pola	Jednostronne, skupione	Obustronne, równomierne
Natężenie pola	Wysokie po jednej stronie	Umiarkowane po obu stronach
Efektywność energetyczna	Bardzo wysoka	Niższa

Stosuję układy Halbacha w projektach, w których chcę ograniczyć rozproszone pola i zmaksymalizować wydajność. Płaska konstrukcja układu Halbacha ułatwia umieszczenie silnych magnesów w niewielkich przestrzeniach.

Nie wymaga zasilania

Jedną z rzeczy, które najbardziej cenię w układach Halbacha, jest ich prostota. Układy Halbacha nie wymagają zewnętrznego zasilania do utrzymania pola magnetycznego. Wykorzystują magnesy trwałe, dlatego ich pole pozostaje silne i stabilne bez energii elektrycznej, chłodzenia ani konserwacji. Jest to ogromna przewaga nad elektromagnesami, które wymagają stałego dopływu energii.

Widziałem, jak magnesy Osenc w planarnych układach Halbacha działały bez zarzutu w systemach pracujących 24 godziny na dobę, 7 dni w tygodniu. Niezawodność i niewielkie wymagania konserwacyjne sprawiają, że są jednym z preferowanych rozwiązań wśród inżynierów przemysłowych.

💡 Wskazówka: Jeśli potrzebne jest silne pole magnetyczne bez obaw o koszty energii elektrycznej lub awarie, układ Halbacha jest właściwym rozwiązaniem.

Rys historyczny

Gdy zacząłem poznawać układy Halbacha, chciałem dowiedzieć się, skąd się wywodzą i kto je wynalazł. Ich historia sięga końca XX wieku. Fizyk Klaus Halbach opracował układ Halbacha podczas prac nad zaawansowanymi akceleratorami cząstek. Zauważył, że ułożenie magnesów w określony sposób pozwala uzyskać znacznie silniejsze pole magnetyczne po jednej stronie. Odkrycie to zmieniło podejście inżynierów do projektowania układów magnetycznych.

Fascynujące jest dla mnie to, że prace Halbacha nie pozostały wyłącznie w laboratorium. Szybko znalazły zastosowanie w rzeczywistych rozwiązaniach technicznych. Oto krótki przegląd ich początków:

• Klaus Halbach opracował układ Halbacha podczas badań prowadzonych w Lawrence Berkeley National Laboratory.
• Pierwsze znaczące zastosowania pojawiły się w kolejach magnetycznych (maglev). Pociągi te unoszą się nad torami dzięki silnym polom magnetycznym, co zmniejsza tarcie i umożliwia jazdę z bardzo dużą prędkością.
• Inżynierowie zastosowali układy Halbacha również w łożyskach magnetycznych. Łożyska te podtrzymują ruchome części bez kontaktu fizycznego, dzięki czemu maszyny pracują płynniej i mają dłuższą żywotność.

Czy wiesz? Skupione pole magnetyczne układu Halbacha może być nawet o 30% silniejsze niż w tradycyjnych układach magnesów. Dlatego rozwiązanie to tak szybko znalazło zastosowanie w przemyśle.

Pamiętam artykuły o pociągach magnetycznych, które czytałem w czasopismach popularnonaukowych. Wizja pociągów poruszających się bezgłośnie z dużą prędkością wydawała się rodem z fantastyki naukowej. Układy Halbacha umożliwiły jej realizację dzięki koncentracji oddziaływania magnetycznego dokładnie tam, gdzie było potrzebne. Efektywność tego rozwiązania pozwoliła inżynierom projektować lżejsze, szybsze i bardziej niezawodne systemy transportowe.

Osenc rozwinął tę koncepcję, projektując magnesy neodymowe wykorzystujące zasady układu Halbacha. Widziałem magnesy Osenc stosowane w zaawansowanych silnikach i czujnikach, w których jednostronne pole magnetyczne rzeczywiście poprawia parametry działania. Podczas opracowywania nowych produktów zespół inżynierów firmy często odwołuje się do pierwotnych badań Halbacha.

Przyjrzyjmy się, dlaczego wynalazek Halbacha jest nadal istotny:

Innowacja	Wpływ na przemysł	Przykładowe zastosowanie
Jednostronne pole magnetyczne	Ograniczenie strat energii	Pociągi magnetyczne
Większy strumień magnetyczny	Zwiększenie sprawności maszyn	Łożyska magnetyczne
Kompaktowa konstrukcja	Oszczędność miejsca i masy	Silniki elektryczne

Uważam, że prace Klausa Halbacha pokazują, jak pomysłowe rozwiązanie może zmienić całe gałęzie przemysłu. Opracowana przez niego konstrukcja układu nadal inspiruje inżynierów i firmy takie jak Osenc do poszerzania granic możliwości magnesów. 🚄🔬

Struktura układów Halbacha

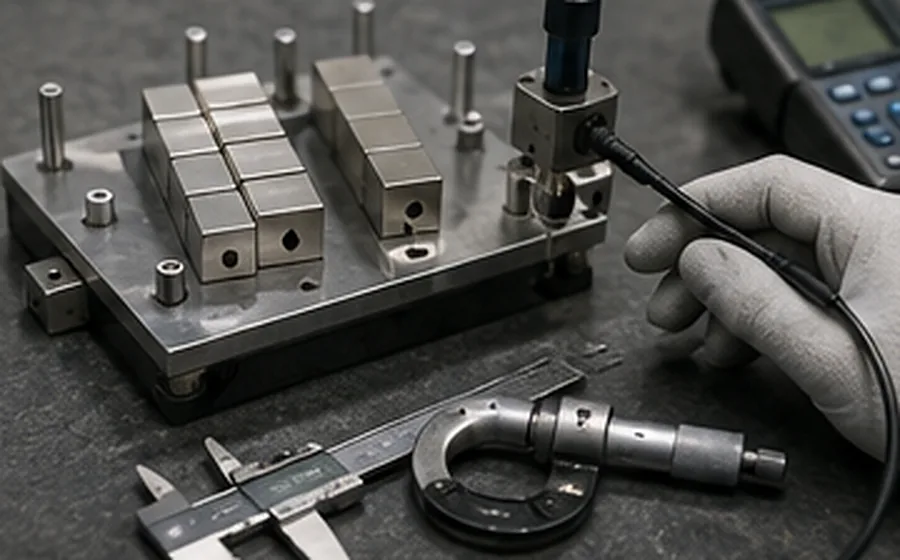

Orientacja magnesów

Gdy zacząłem pracować z układami Halbacha, zdałem sobie sprawę, że decydujące znaczenie ma sposób rozmieszczenia poszczególnych magnesów. Orientacja każdego magnesu w układzie Halbacha jest zgodna z określonym schematem. Powoduje on wzmocnienie pola magnetycznego po jednej stronie i jego znoszenie po drugiej. Oto jak działają poszczególne warianty orientacji:

1. Liniowy układ Halbacha: Magnesy są ustawione w jednym rzędzie. Kierunek magnesowania każdego kolejnego magnesu jest nieznacznie obrócony względem poprzedniego. W ten sposób po jednej stronie powstaje silne pole, a po drugiej jest ono niemal całkowicie znoszone.
2. Cylindryczny układ Halbacha: Magnesy tworzą okrąg. Pole jest skupiane wewnątrz cylindra, dzięki czemu układ ten doskonale nadaje się do silników i aparatury naukowej.
3. Obrotowy układ Halbacha: Magnesy są rozmieszczone na okręgu i mogą się obracać. Umożliwia to sterowanie kierunkiem i natężeniem pola.
4. Hybrydowy układ Halbacha: Łączy różne kształty lub schematy. Pozwala uzyskać bardziej złożone rozkłady pola do zastosowań specjalnych.

Wskazówka: Odpowiednia orientacja może zwiększyć natężenie pola nawet o 30% w porównaniu ze standardowymi układami magnesów. To duża korzyść dla inżynierów!

Geometria pola

Geometria układów Halbacha jest fascynująca. Sposób rozmieszczenia magnesów kształtuje pole magnetyczne. W liniowym układzie Halbacha linie pola skupiają się po jednej stronie. W układzie cylindrycznym pole zostaje zamknięte wewnątrz cylindra. Dzięki takiemu skupieniu pola można użyć mniej materiału, zachowując silny efekt magnetyczny.

Poniższa krótka tabela pokazuje, jak geometria wpływa na pole:

Typ układu	Położenie pola	Najlepsze zastosowanie
Liniowy	Po jednej stronie	Czujniki, przenośniki
Cylindryczny	Wewnątrz cylindra	Silniki, urządzenia MRI
Obrotowy	Regulowane	Sprzęgła magnetyczne

W tych konstrukcjach często stosuję magnesy neodymowe Osenc. Ich precyzyjne kształty ułatwiają budowę układów o idealnej geometrii.

Porównanie z tradycyjnymi układami magnesów

W porównaniu z tradycyjnymi układami magnesów przewaga układów Halbacha jest wyraźna. Tradycyjne magnesy wytwarzają pole we wszystkich kierunkach. Układy Halbacha skupiają je tam, gdzie jest potrzebne. Zapewniają dzięki temu silniejsze, bardziej jednorodne pole i mniejsze straty energii.

• Układy Halbacha zapewniają większą jednorodność pola i wyższe średnie natężenie pola, szczególnie w wymagających zastosowaniach przemysłowych.
• Analizy metodą elementów skończonych wykazują, że maszyny z układem Halbacha mogą osiągać znacznie wyższy moment obrotowy niż maszyny konwencjonalne. Jest to szczególnie korzystne w zastosowaniach wymagających małej prędkości obrotowej i wysokiego momentu obrotowego.
• Testy w warunkach rzeczywistych wykazują, że układy Halbacha pomagają zapobiegać rozmagnesowaniu oraz utrzymywać silne i równomierne pole.

🚀 Uwaga: Zawsze zalecam układy Halbacha do projektów wymagających silnego, skupionego pola i najwyższej sprawności.

W wielu zastosowaniach magnesy Osenc przewyższają standardowe rozwiązania. Ich jakość i wsparcie projektowe ułatwiają pełne wykorzystanie możliwości każdego układu Halbacha.

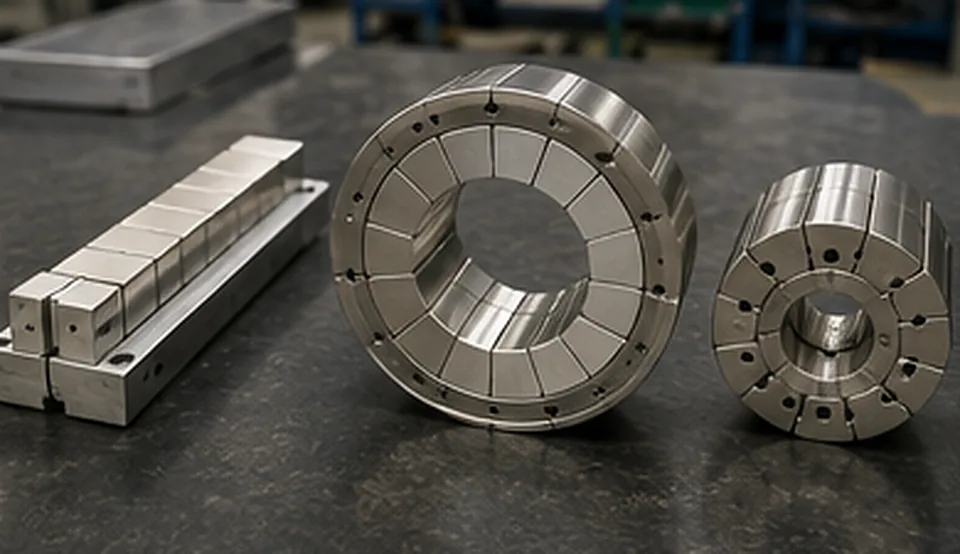

Rodzaje układów Halbacha

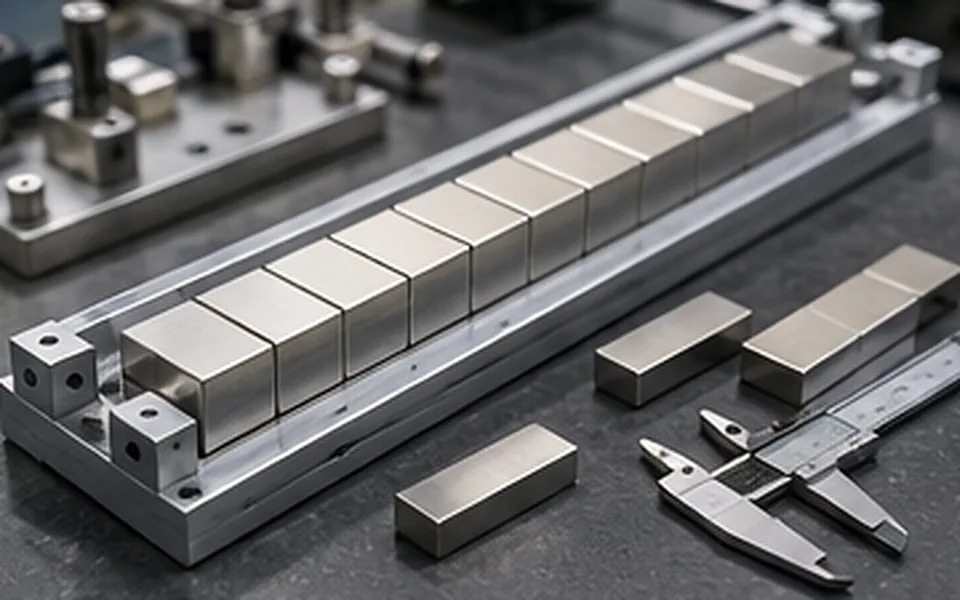

Liniowe układy Halbacha

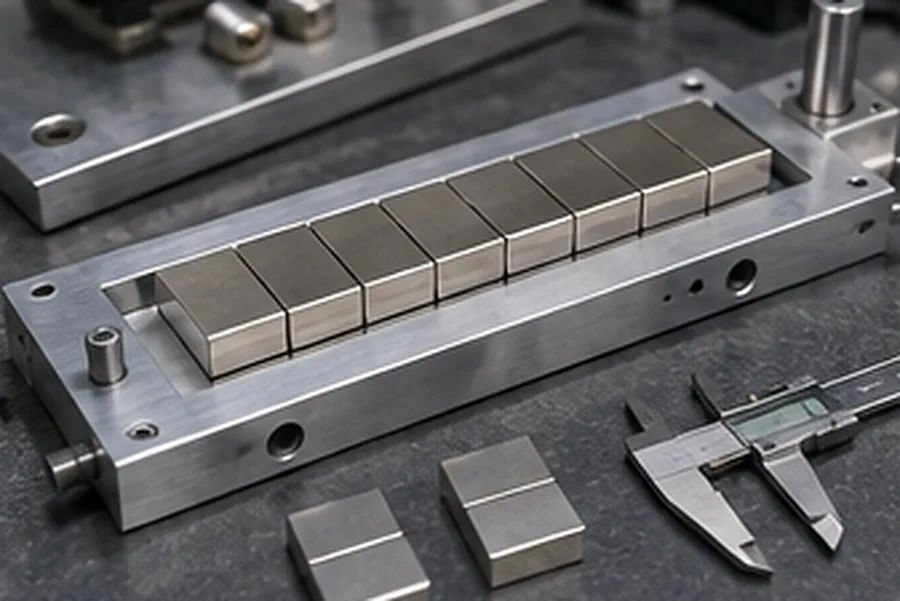

Budowa i pole magnetyczne

Podczas pracy z liniowymi układami Halbacha zwracam uwagę na ich przemyślaną budowę. Magnesy są ustawione w rzędzie, a każdy z nich jest nieznacznie obrócony względem poprzedniego. Taki układ wytwarza silne i jednorodne pole magnetyczne po jednej stronie, podczas gdy po drugiej stronie pole jest niemal całkowicie zredukowane. Konstrukcja ta jest szczególnie przydatna, gdy potrzebne jest silne pole skierowane w określonym kierunku.

Cecha	Opis
Silne i jednorodne pole magnetyczne	Generuje silne i jednorodne pole magnetyczne, jednocześnie ograniczając pole po przeciwnej stronie.
Wydajność w zastosowaniach	Stosowane w silnikach liniowych i systemach lewitacji magnetycznej, poprawiają wydajność dzięki korzystnemu stosunkowi siły unoszenia do oporu.
Korzyść konstrukcyjna	Maksymalizuje natężenie pola magnetycznego przy minimalnym zużyciu magnesów, zapewniając bezpieczeństwo pasażerów.

Bezpośrednia odpowiedź: Liniowe układy Halbacha wytwarzają skupione pole magnetyczne, dzięki czemu idealnie nadają się do zastosowań wymagających precyzji i dużej siły.

Zastosowania przemysłowe

Liniowe układy Halbacha są stosowane w wielu gałęziach przemysłu. Napędzają silniki liniowe, które przemieszczają obiekty płynnie i wydajnie. Pociągi Maglev wykorzystują te układy do unoszenia się nad torami, co zmniejsza tarcie i zwiększa prędkość. Można je również znaleźć w systemach przenośnikowych i zaawansowanych czujnikach.

• 🚄 Transport Maglev
• 🏭 Automatyka przemysłowa
• ⚡ Siłowniki liniowe

Osenc dostarcza magnesy neodymowe dla tych układów, pomagając inżynierom uzyskać maksymalnie 30% wyższą indukcję niż w standardowych konstrukcjach.

Układy kołowe i cylindryczne

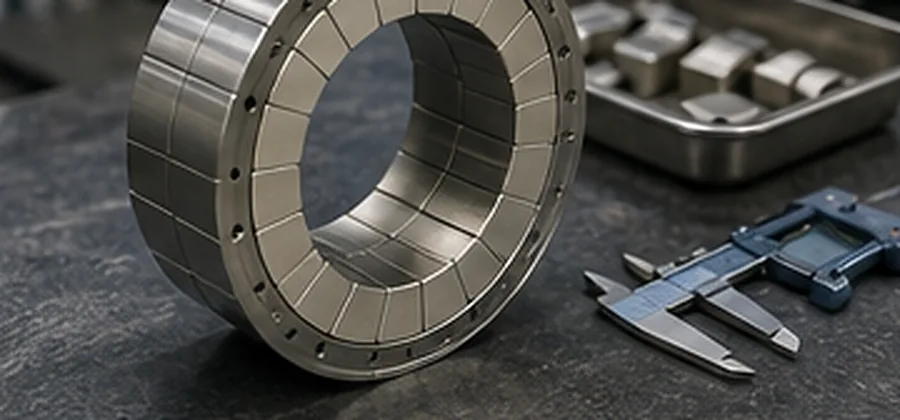

Cylindry Halbacha

Często stosuję kołowe i cylindryczne układy Halbacha, gdy potrzebuję silnego, jednorodnego pola wewnątrz pierścienia lub cylindra. Układy kołowe koncentrują pole magnetyczne na średnicy wewnętrznej, natomiast układy cylindryczne zapewniają jednorodne pole wewnątrz cylindra i słabe pole na zewnątrz. Różnica ta ma znaczenie w wielu projektach.

• Układy kołowe zapewniają wysoką indukcję magnetyczną i jednorodność pola wewnątrz konstrukcji.
• Układy cylindryczne zapewniają silne, jednorodne pole wewnątrz wnęki.

Konstrukcje wielobiegunowe

Konstrukcje wielobiegunowe pozwalają dostosować pole magnetyczne do specjalnych zadań. Układy kołowe dobrze sprawdzają się w obrotowych urządzeniach elektromechanicznych. Układy cylindryczne znajdują zastosowanie w silnikach elektrycznych i urządzeniach do obrazowania medycznego, w których jednorodne pole ma kluczowe znaczenie.

• Układy kołowe: doskonałe do wirników i sprzęgieł magnetycznych.
• Układy cylindryczne: idealne do silników i aparatów MRI.

Segmentacja i jednorodność

Zwracam szczególną uwagę na segmentację i jednorodność. Dzieląc układ na mniejsze segmenty, mogę precyzyjnie dostosować pole i poprawić działanie. Jednorodność zapewnia płynną i bezpieczną pracę urządzeń.

Bezpośrednia odpowiedź: Kołowe i cylindryczne układy Halbacha zapewniają silne, jednorodne pola wewnątrz konstrukcji, dzięki czemu mają kluczowe znaczenie w silnikach, obrazowaniu i sterowaniu cząstkami.

Zespół inżynierski Osenc pomaga mi projektować segmentowane układy zapewniające maksymalną jednorodność pola i niezawodność.

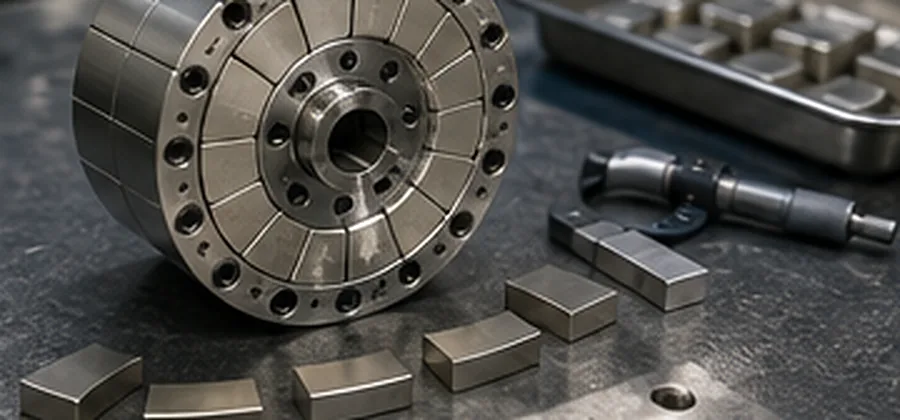

Niestandardowe układy wielobiegunowe

Niestandardowe wielobiegunowe układy Halbacha otwierają nowe możliwości. Stosuję je, gdy standardowe konstrukcje nie odpowiadają wymaganiom danego zadania. Układy te mogą mieć wiele biegunów, nietypowe kształty lub specjalne układy magnesowania.

Typ układu Halbacha	Zastosowania
Kołowe układy Halbacha (średnica zewnętrzna)	Stosowane w wirnikach bezszczotkowych silników prądu stałego, sprzęgłach magnetycznych i układach wytwarzania energii.
Kołowe układy Halbacha (średnica wewnętrzna)	Ograniczanie plazmy, kierowanie, sortowanie i przyspieszanie poruszających się naładowanych cząstek oraz wzbudzanie drgań.
Pierścieniowy magnes układu Halbacha	Magnesowanie wielobiegunowe lub pierścień złożony z mniejszych segmentów łukowych.
Płaskie układy Halbacha	Mocowanie, oprzyrządowanie i zastosowania sprzęgieł liniowych.

Lubię stosować niestandardowe układy wielobiegunowe w zaawansowanych silnikach, aparaturze naukowej i akceleratorach cząstek. Konstrukcje te zapewniają elastyczność oraz kontrolę nad polem magnetycznym.

💡 Wskazówka: Niestandardowe układy wielobiegunowe pozwalają mi precyzyjnie i efektywnie rozwiązywać nietypowe problemy inżynierskie.

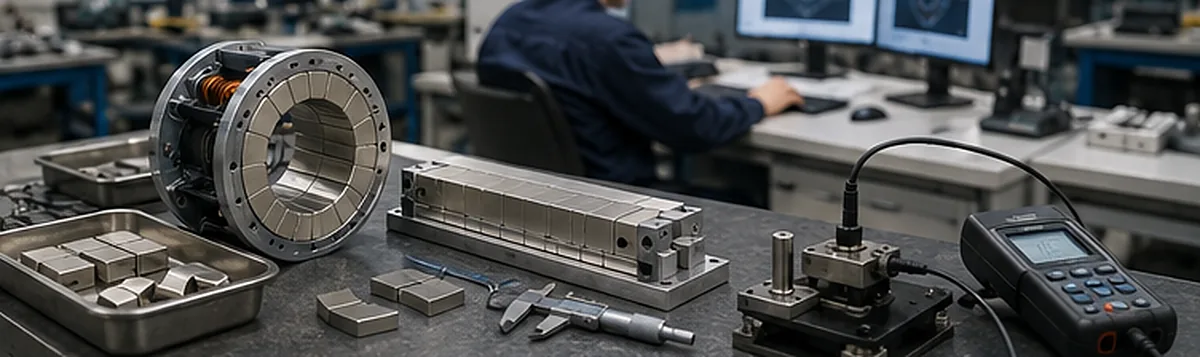

Osenc oferuje usługi OEM i ODM w zakresie niestandardowych układów Halbacha, ułatwiając mi uzyskanie dokładnie takiej konstrukcji, jakiej potrzebuję w każdym projekcie.

Zastosowania układów Halbacha

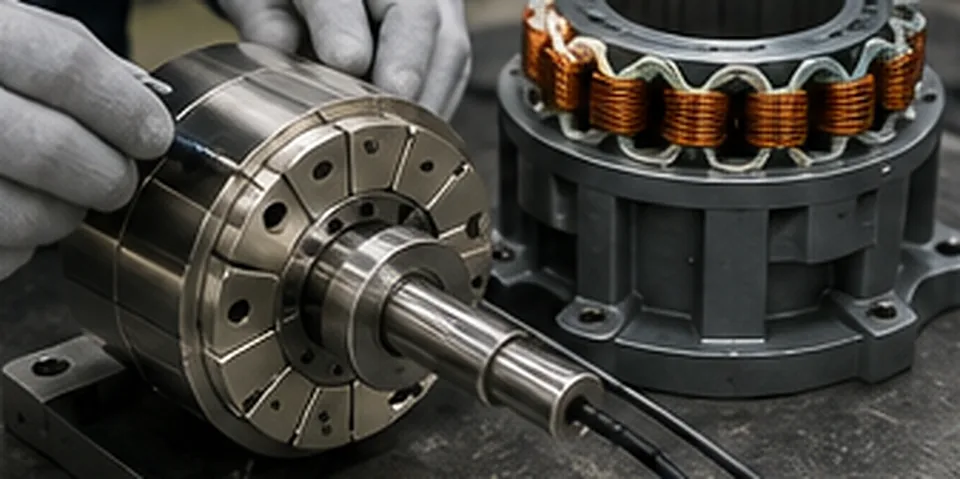

Silniki i generatory

Pracując z silnikami i generatorami, zawsze szukam sposobów na zwiększenie sprawności i mocy. Układy Halbacha mają tu ogromne znaczenie. Układy Halbacha wytwarzają silne, jednostronne pole magnetyczne, co zwiększa moment obrotowy i ogranicza straty energii w silnikach i generatorach. Skoncentrowane pole pozwala mi budować mniejsze i lżejsze maszyny bez obniżania ich parametrów pracy.

Często stosuję układy Halbacha w bezszczotkowych silnikach prądu stałego. Silniki te pracują płynniej i mają dłuższą żywotność, ponieważ pole magnetyczne pozostaje silne i stabilne. Układy Halbacha znajduję również w systemach wytwarzania energii, gdzie pomagają wydajniej przekształcać energię mechaniczną w energię elektryczną.

💡 Bezpośrednia odpowiedź: Układy Halbacha usprawniają pracę silników i generatorów, zwiększając moment obrotowy, ograniczając straty i umożliwiając projektowanie kompaktowych konstrukcji.

Osenc dostarcza magnesy neodymowe, które idealnie nadają się do tych zastosowań. Ich magnesy pomagają mi uzyskać nawet o 30% większy strumień magnetyczny, co oznacza większą moc i mniejsze straty energii.

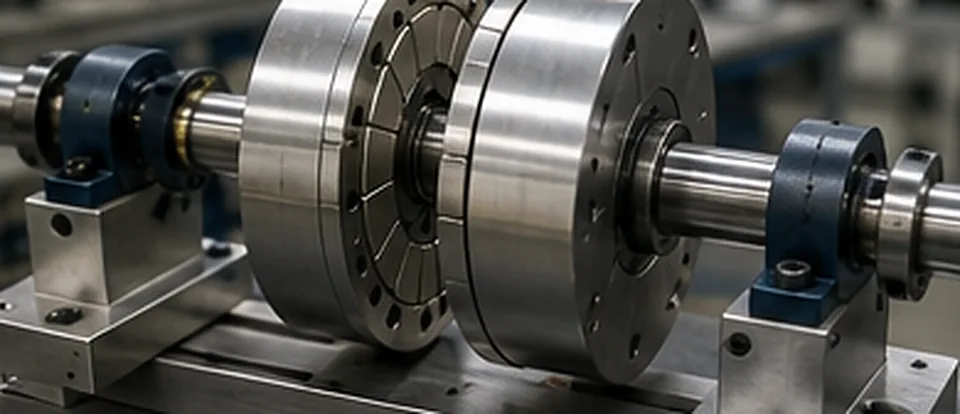

Sprzęgła magnetyczne i łożyska

Sprzęgła magnetyczne i łożyska uważam za fascynujące, ponieważ umożliwiają przenoszenie siły bez fizycznego kontaktu. Układy Halbacha odgrywają w tych systemach kluczową rolę. Układy Halbacha zwiększają siłę pola magnetycznego, koncentrują je oraz sprawiają, że sprzęgła i łożyska są bardziej kompaktowe i wydajne. Ma to szczególne znaczenie w obrotowych zastosowaniach elektromechanicznych, w których liczą się precyzja i niezawodność.

Poniższa tabela pokazuje, jak układy Halbacha usprawniają działanie sprzęgieł magnetycznych i łożysk:

Zaleta	Opis
Zwiększona siła pola magnetycznego	Układy Halbacha zapewniają znaczne zwiększenie siły pola magnetycznego w porównaniu z tradycyjnymi układami magnesów.
Skoncentrowane pole magnetyczne	Możliwość skoncentrowania pola magnetycznego po jednej stronie jest korzystna w zastosowaniach, w których niezbędne są precyzja i kierunkowa kontrola.
Oszczędność miejsca i masy	Układy Halbacha umożliwiają tworzenie kompaktowych i lekkich systemów magnetycznych, dzięki czemu nadają się do różnych zastosowań, w których przestrzeń jest ograniczona.

Stosuję układy Halbacha w typowych zastosowaniach, takich jak pompy, mieszalniki i maszyny precyzyjne. Skoncentrowane pole oznacza mniejsze zużycie, dłuższą żywotność i płynniejszą pracę.

Zespół inżynierów Osenc pomaga mi projektować niestandardowe sprzęgła i łożyska do wymagających zastosowań przemysłowych. Ich wsparcie ułatwia dobór odpowiedniego systemu magnetycznego do każdego zastosowania.

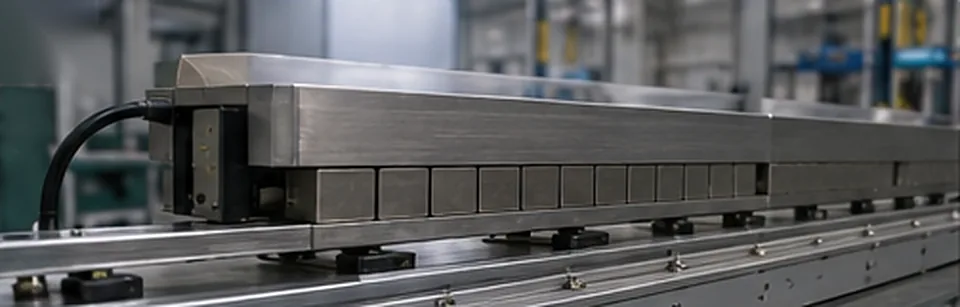

Maglev i transport

Technologia Maglev zawsze robi na mnie wrażenie. Układy Halbacha sprawiają, że pociągi Maglev unoszą się nad torem dzięki silnym siłom odpychania. Układy Halbacha umożliwiają lewitację bezkontaktową, zmniejszają tarcie i pozwalają pociągom Maglev osiągać rekordowe prędkości. System pociągu Maglev inductrack wykorzystuje liniowe układy Halbacha do wytwarzania dynamicznych pól magnetycznych, które oddziałują z cewkami w torze pociągu Maglev.

Oto sposób działania układów Halbacha w systemach Maglev i transporcie:

• Układy Halbacha umożliwiają bezkontaktową lewitację pociągów Maglev dzięki indukowanym siłom odpychania.
• Znacznie ograniczają tarcie, umożliwiając osiąganie większych prędkości i wyższej sprawności w systemach Maglev.
• Japoński system pociągu SCMaglev, wykorzystujący tę technologię, osiągnął rekordową prędkość 361 mph.
• Układ Halbacha utrzymuje ciężar pociągu, umożliwiając jego lewitację nad torem.
• Podczas ruchu układ indukuje napięcie w torze, wytwarzając pole magnetyczne, które odpycha pociąg i ułatwia jego lewitację.
• Liniowy układ Halbacha wytwarza dynamiczne pole magnetyczne, które oddziałuje z cewkami przewodzącymi w torze.
• To oddziaływanie indukuje prądy wirowe, zwiększając stabilność i efektywność energetyczną systemów kolei magnetycznej.

🚄 Bezpośrednia odpowiedź: Układy Halbacha umożliwiają budowę pociągów kolei magnetycznej, zapewniając silne, skupione pola magnetyczne do lewitacji i napędu.

Widzę układy Halbacha stosowane w zaawansowanych systemach transportowych — od pociągów dużych prędkości po przenośniki bezstykowe. Zastosowania te pokazują, jak układy Halbacha mogą zmienić sposób przemieszczania ludzi i towarów.

Osenc dostarcza magnesy neodymowe do projektów związanych z koleją magnetyczną i transportem. Ich magnesy pomagają inżynierom budować bezpieczniejsze, szybsze i bardziej niezawodne systemy.

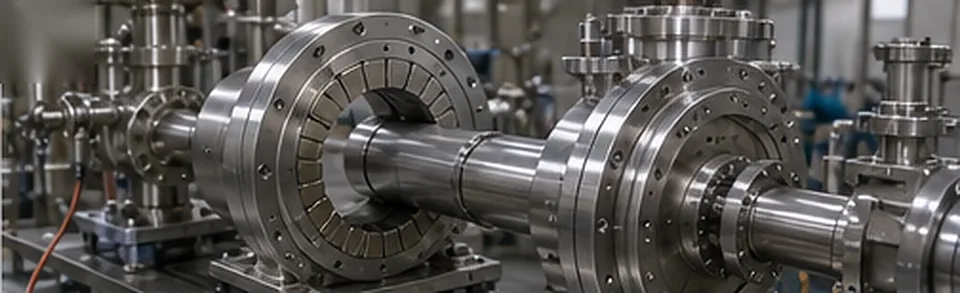

Akceleratory cząstek

Czuję entuzjazm, gdy widzę układy Halbacha w akceleratorach cząstek. Układy te pomagają naukowcom skupiać i sterować wiązkami cząstek z niezwykłą precyzją. Układy Halbacha zwiększają dokładność i efektywność akceleratorów cząstek, wytwarzając bardzo precyzyjne pola magnetyczne. Ta precyzja pozwala naukowcom prowadzić i przyspieszać cząstki po dokładnie wyznaczonych trajektoriach, co ma kluczowe znaczenie w eksperymentach z zakresu fizyki i inżynierii materiałowej.

Oto, co zauważam w związku z zastosowaniem układów Halbacha w tej dziedzinie:

• Wzmocnione pola magnetyczne zapewniają lepszą kontrolę nad ruchem cząstek.
• Mniejsze straty energii oznaczają większą efektywność prowadzenia eksperymentów.
• Wyższa efektywność pomaga naukowcom uzyskiwać bardziej wiarygodne wyniki.

Korzyść	Wpływ na akceleratory cząstek
Precyzyjna kontrola pola	Dokładne sterowanie wiązką
Oszczędność energii	Niższe koszty eksploatacji
Wysoka sprawność	Lepsze wyniki eksperymentów

Często widzę magnesy neodymowe Osenc stosowane w tych zastosowaniach. Ich jakość pomaga laboratoriom osiągać precyzję wymaganą w zaawansowanych badaniach.

💡 Wskazówka: Jeśli chcesz sterować wiązkami cząstek z maksymalną dokładnością, układy Halbacha są najlepszym wyborem.

Urządzenia medyczne

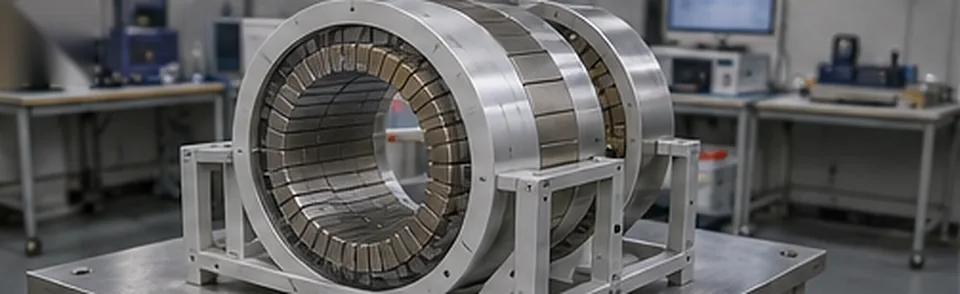

Układy Halbacha odgrywają ważną rolę w urządzeniach medycznych, zwłaszcza w aparatach MRI i NMR. Uważam za niezwykłe, że układy te zwiększają dostępność obrazowania medycznego. Układy Halbacha zwiększają możliwości systemów MRI niskopolowego, zapewniając silne i jednorodne pola magnetyczne oraz zmniejszając masę i koszt systemu. Umożliwia to stosowanie przenośnych skanerów w karetkach pogotowia, pojazdach i podczas zatłoczonych wydarzeń.

Oto, jak układy Halbacha pomagają w zastosowaniach medycznych:

• Zwiększają natężenie i jednorodność pola magnetycznego, zapewniając wyraźniejsze obrazy.
• Zmniejszają masę i gabaryty aparatów MRI, ułatwiając ich transport.
• Obniżają koszty, dzięki czemu więcej szpitali i klinik może sobie pozwolić na zaawansowane obrazowanie.
• Przenośne skanery można wykorzystać niemal wszędzie, co pomaga pacjentom w odległych lokalizacjach lub w sytuacjach nagłych.
• Układy Halbacha dobrze sprawdzają się w obrazowaniu tkanek miękkich bogatych w wodę, stanowiąc bezpieczniejszą alternatywę dla promieniowania rentgenowskiego.

Cecha	Korzyści dla urządzeń medycznych
Silne pole	Lepsza jakość obrazu
Lekka konstrukcja	Łatwiejsze przemieszczanie i instalacja
Opłacalność	Bardziej dostępna opieka zdrowotna

Ufam magnesom firmy Osenc do urządzeń medycznych, ponieważ zapewniają stabilne działanie i niezawodność.

🚑 Uwaga: Układy Halbacha sprawiają, że obrazowanie medyczne jest bezpieczniejsze, tańsze i bardziej mobilne.

Inne zastosowania

Układy Halbacha znajdują zastosowanie w wielu specjalistycznych i rozwijających się obszarach. Można je spotkać w technologii czujników, elektronice użytkowej, a nawet w systemach energetycznych. Układy Halbacha umożliwiają wykonywanie bardzo precyzyjnych pomiarów, usprawniają urządzenia audio i pozwalają na bezkontaktowy transport w produkcji półprzewodników.

Oto kilka ciekawych zastosowań układów Halbacha:

• Technologia czujników: bardzo precyzyjne pomiary w enkoderach magnetycznych i czujnikach.
• Elektronika użytkowa: lepsza jakość dźwięku w głośnikach i urządzeniach przenośnych.
• Przekładnie magnetyczne i chłodnictwo: innowacyjne rozwiązania zwiększające efektywność energetyczną.
• Transport bezkontaktowy: płynne przemieszczanie obiektów podczas produkcji półprzewodników.
• Pozyskiwanie energii i hamowanie: prądy indukowane wspomagają hamowanie rekuperacyjne w systemach transportowych.

Obszar zastosowania	Przykładowe zastosowanie
Czujniki	Enkodery magnetyczne, czujniki precyzyjne
Urządzenia audio	Głośniki, elektronika przenośna
Systemy transportowe	Produkcja półprzewodników
Systemy energetyczne	Hamowanie rekuperacyjne

Osenc wspiera te zaawansowane zastosowania niestandardowymi magnesami neodymowymi i wiedzą inżynierską.

🎧 Wskazówka: Układy Halbacha otwierają nowe możliwości w technice — od czujników po systemy energetyczne.

Stosuję układy Halbacha zawsze wtedy, gdy w specjalistycznych projektach potrzebuję silnych, skoncentrowanych pól magnetycznych. Ich wszechstronność wciąż mnie zaskakuje.

Zalety układów Halbacha

Wysoki strumień magnetyczny i kierunkowość

Pracując z układami Halbacha, zawsze zauważam, o ile silniejsze staje się pole magnetyczne. Specjalny układ magnesów zwiększa strumień po jednej stronie, dzięki czemu jest on nawet trzykrotnie większy niż w standardowych konfiguracjach. Układy Halbacha zapewniają maksymalną indukcję magnetyczną i koncentrują pole dokładnie tam, gdzie jest potrzebne. To ogromna zaleta w branżach takich jak hamulce i maszyny elektryczne.

Oto krótkie zestawienie działania układów Halbacha w rzeczywistych zastosowaniach:

Zastosowanie	Opis
Hamulce magnetoreologiczne	Układy Halbacha zwiększają gradient strumienia magnetycznego, co skutkuje większymi natężeniami pola.
Liniowe maszyny elektryczne	Uzyskaj jednorodne natężenie pola magnetycznego o wartości zwiększonej około trzykrotnie.

Stosuję układy Halbacha, gdy chcę skoncentrować siłę magnetyczną w jednym kierunku. Skoncentrowane pole oznacza mniejsze straty energii i lepszą wydajność. Osenc pomaga mi projektować magnesy, które w pełni wykorzystują ten efekt.

Efektywność energetyczna i oszczędność miejsca

Zawsze szukam sposobów na oszczędność energii i miejsca w moich projektach. Układy Halbacha ułatwiają to zadanie. Układy Halbacha zwiększają sprawność, minimalizując straty i koncentrując użyteczny strumień magnetyczny. Kierunkowy charakter układów Halbacha pozwala mi budować mniejsze i lżejsze maszyny, które wymagają mniejszej ilości materiału.

Zobacz, jak układy Halbacha usprawniają procesy przemysłowe:

Opis potwierdzenia	Wpływ na parametry wydajnościowe
Układ Halbacha poprawia koncentrację strumienia, powodując efekty wygaszania strumienia	Minimalizuje straty i koncentruje użyteczny strumień magnetyczny w żądanym kierunku
Integracja magnesów układu Halbacha w maszynach AFPM	Zwiększa siłę elektromotoryczną wsteczną, zmniejsza moment zaczepowy i tętnienia momentu, a także zwiększa średni moment obrotowy oraz ogólną sprawność

Widzę te korzyści w silnikach, generatorach i czujnikach. Maszyny pracują płynniej i mają dłuższą żywotność. Zespół inżynierski Osenc zawsze pomaga mi optymalizować konstrukcje pod kątem maksymalnej sprawności.

💡 Wskazówka: Stosuj układy Halbacha, aby zmniejszyć gabaryty urządzeń i obniżyć rachunki za energię.

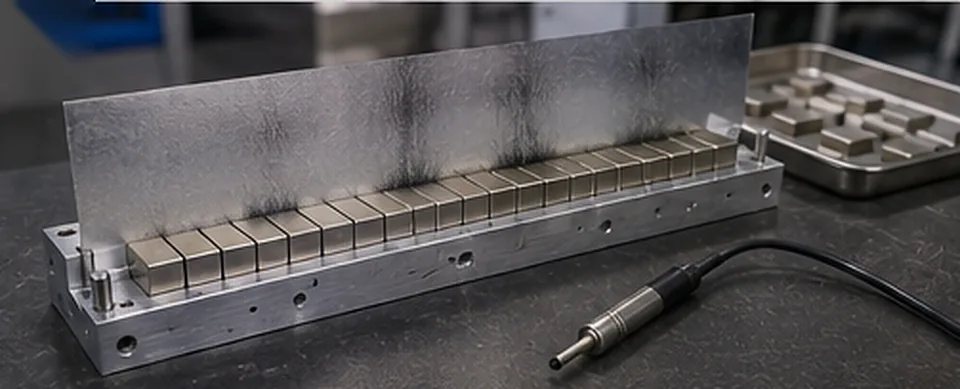

Zalety jednostronnego pola magnetycznego

Jedną z rzeczy, które najbardziej cenię w układach Halbacha, jest ich jednostronne pole magnetyczne. Układy Halbacha koncentrują pole magnetyczne po jednej stronie, ograniczając zakłócenia i zwiększając bezpieczeństwo. Ten projekt utrzymuje niepożądane siły magnetyczne z dala od wrażliwej elektroniki i ludzi.

Oto, dlaczego jednostronne pole magnetyczne ma znaczenie:

• Układy Halbacha minimalizują niepożądane siły magnetyczne, pozostawiając przeciwną stronę niemal bez pola magnetycznego.
• Taka konfiguracja zwiększa wydajność urządzeń i ogranicza potrzebę stosowania dodatkowego ekranowania magnetycznego.
• Uzyskuję lepszą efektywność energetyczną i bardziej kompaktowe maszyny, co ma kluczowe znaczenie w środowiskach wymagających wysokiej precyzji.

Stosuję układy Halbacha tam, gdzie bezpieczeństwo i niezawodność mają największe znaczenie. Osenc dostarcza magnesy, które pomagają mi budować bezpieczniejsze i bardziej efektywne systemy.

🚦 Uwaga: Układy Halbacha zwiększają bezpieczeństwo i niezawodność środowisk przemysłowych, kontrolując kierunek rozchodzenia się pola magnetycznego.

Wyzwania związane z układami Halbacha

Złożoność produkcji

Kiedy po raz pierwszy próbowałem zbudować układ Halbacha, zdałem sobie sprawę, jak skomplikowany może być ten proces. Głównym wyzwaniem podczas produkcji układów Halbacha jest uzyskanie precyzyjnego ustawienia magnesów. Każdy magnes musi być ustawiony w określonym kierunku, w przeciwnym razie układ nie będzie działał zgodnie z założeniami. Nawet niewielki błąd może osłabić pole magnetyczne lub spowodować niepożądane zakłócenia.

Na co zwracam uwagę podczas produkcji:

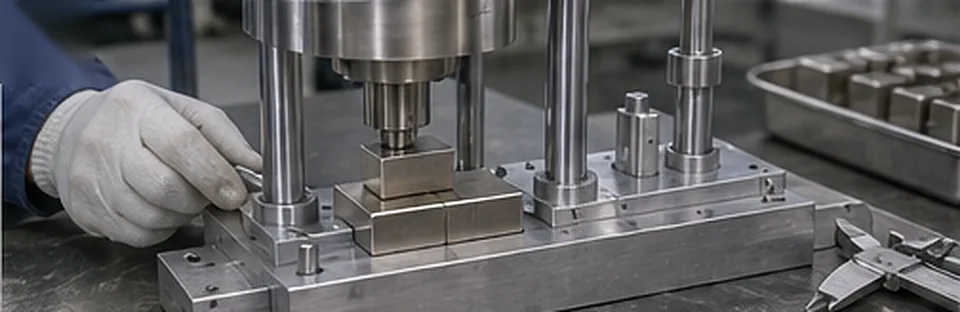

• Precyzja ustawienia magnesów ma kluczowe znaczenie. Jeśli choć jeden magnes zostanie ustawiony nieprawidłowo, cały układ traci sprawność.
• Dobór materiału ma znaczenie. Wybieram magnesy o dużej sile magnetycznej i stabilności, takie jak magnesy neodymowe, aby uzyskać najlepsze rezultaty.
• Techniki produkcji muszą być zaawansowane. Często stosuję automatyczny montaż i pozycjonowanie wspomagane laserem, aby zachować dokładność wszystkich elementów.

🔧 Dopilnowanie wszystkich tych etapów wymaga umiejętności i doświadczenia. Polegam na firmie Osenc i jej specjalistycznej wiedzy w zakresie produkcji wysokiej jakości magnesów neodymowych. Rygorystyczna kontrola jakości pomaga mi unikać kosztownych błędów i zapewnia optymalne działanie moich układów Halbacha.

Problemy z magnesowaniem

Zauważyłem, że magnesowanie może powodować problemy w układach Halbacha. Wyzwanie polega na upewnieniu się, że każdy magnes ma właściwą orientację magnetyczną. Jeśli magnesowanie nie jest idealne, układ nie będzie skupiał pola zgodnie z założeniami.

Czasami napotykam następujące problemy:

• Niejednorodne magnesowanie prowadzi do nierównomiernych pól.
• Silne magnesy mogą być trudne do namagnesowania w złożone wzory.
• Do ustawienia kierunku każdego magnesu potrzebne jest specjalistyczne wyposażenie.

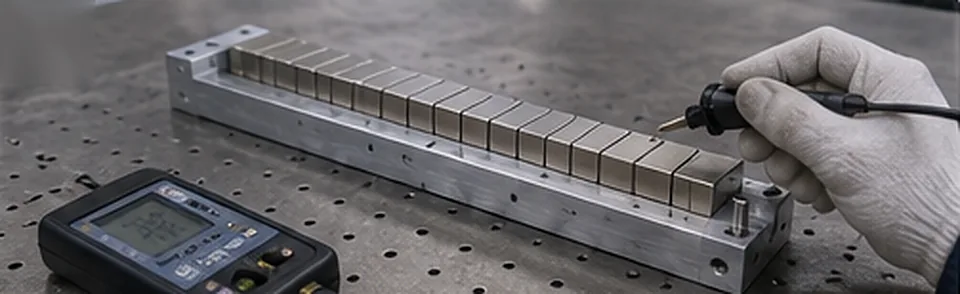

Zawsze ponownie sprawdzam kierunek magnesowania przed końcowym montażem. Zespół inżynieryjny firmy Osenc pomaga mi w przeprowadzaniu zaawansowanych symulacji i testów, dzięki czemu wiem, że moje układy Halbacha będą działać niezawodnie.

💡 Wskazówka: Zawsze sprawdź kierunek magnesowania przed ukończeniem budowy układu Halbacha. Ten krok oszczędza czas i zapobiega późniejszym problemom.

Czynniki wpływające na koszt

Budowa układów Halbacha może być kosztowna. Główne czynniki kosztowe to cena magnesów wysokiej klasy, precyzyjna produkcja i zapewnienie jakości. Uważam, że magnesy neodymowe kosztują więcej niż inne typy magnesów, ale zapewniają najsilniejsze pola.

Oto krótka tabela przedstawiająca czynniki wpływające na koszt:

Czynnik kosztowy	Wpływ na budżet
Jakość magnesu	Wyższa cena, lepsze parametry pola
Precyzyjny montaż	Więcej pracy, mniej błędów
Testy i zapewnienie jakości	Dodatkowe etapy, większa niezawodność

Zawsze zestawiam korzyści z kosztami. Z mojego doświadczenia wynika, że inwestycja w jakość przekłada się na lepsze działanie i dłuższą żywotność. OSENC może przeanalizować wymagania dotyczące próbek układu Halbacha na podstawie klasy magnesu, geometrii, liczby segmentów, kierunków magnesowania, metody montażu, tolerancji, ilości i planu kontroli. Koszt próbki i termin realizacji są potwierdzane po przeglądzie technicznym.

🚀 Bezpośrednia odpowiedź: Budowa układów Halbacha kosztuje więcej, ponieważ wymagają one magnesów klasy premium i precyzyjnego montażu, ale uzyskana poprawa parametrów jest tego warta.

Ograniczenia regulacji pola

Pracując z układami Halbacha, zauważam jedno istotne ograniczenie: Nie mogę łatwo regulować natężenia pola magnetycznego po montażu. Magnesy w układzie Halbacha mają stałą orientację. Po umieszczeniu ich na miejscu pole pozostaje niezmienne. Jeśli chcę zmienić pole, muszę fizycznie zmienić rozmieszczenie magnesów lub je wymienić. To wymaga czasu i wysiłku.

Ten brak możliwości regulacji może stanowić wyzwanie w projektach wymagających zmiennego pola magnetycznego. Na przykład niektóre silniki lub czujniki wymagają precyzyjnego dostrajania podczas pracy. W przypadku układu Halbacha nie mam możliwości bieżącej regulacji pola. Muszę starannie zaprojektować układ od samego początku, aby odpowiadał dokładnym wymaganiom zastosowania.

Bezpośrednia odpowiedź: Układy Halbacha mają ograniczone możliwości regulacji pola, ponieważ położenie magnesów jest stałe. Nie mogę zmienić natężenia pola bez ponownej budowy układu.

Oto kilka sposobów, które stosuję, aby sobie z tym poradzić:

• Korzystam z narzędzi symulacyjnych, aby przewidzieć pole przed zbudowaniem układu.
• Dobieram klasy magnesów i ich rozmiary odpowiednio do wymaganego natężenia pola.
• Czasami projektuję układy modułowe, aby w razie potrzeby móc wymieniać segmenty.

Zespół inżynieryjny Osenc pomaga mi w zaawansowanym modelowaniu i indywidualnym doborze magnesów. Ich wsparcie ułatwia mi uzyskanie właściwego natężenia pola już za pierwszym razem. 🧲

Kompromisy dotyczące siły odrywania

Kolejną kwestią, na którą zwracam szczególną uwagę, jest kompromis między siłą odrywania a jednorodnością pola. Układy Halbacha skupiają pole magnetyczne po jednej stronie, zapewniając mi silne, jednorodne pole tam, gdzie jest ono potrzebne. Jednak ta konstrukcja może nieznacznie zmniejszać całkowitą siłę odrywania w porównaniu z niektórymi tradycyjnymi konfiguracjami magnesów.

Pokażę krótkie porównanie:

Typ konfiguracji	Siła odrywania (lb)
Układ Halbacha	72
Wszystkie bieguny północne skierowane do góry	77
Naprzemienna biegunowość	Nie dotyczy
Pojedynczy magnes	Nie dotyczy

Jak widać, konfiguracja “wszystkie bieguny północne skierowane do góry” zapewnia nieco większą siłę odrywania (77 lb) niż układ Halbacha (72 lb). To różnica wynosząca około 6,51%. Układ Halbacha zapewnia jednak znacznie bardziej jednorodne i skupione pole, co w zastosowaniach przemysłowych często ma większą wartość.

Bezpośrednia odpowiedź: Układy Halbacha poświęcają niewielką część siły odrywania na rzecz silniejszego, bardziej jednorodnego pola po jednej stronie.

Zwykle wybieram układy Halbacha, gdy potrzebuję precyzyjnej kontroli pola, nawet jeśli oznacza to rezygnację z niewielkiej części siły odrywania. Na przykład w sprzęgłach magnetycznych lub zaawansowanych czujnikach jednorodność pola ma większe znaczenie niż sama siła. Neodymowe magnesy Osenc pomagają mi osiągnąć odpowiedni kompromis w każdym projekcie. Ich wiedza techniczna zapewnia mi za każdym razem zarówno odpowiednią wydajność, jak i niezawodność. 💡

Projektowanie układów Halbacha i kompetencje techniczne

Optymalizacja wydajności

Aby uzyskać maksymalne wykorzystanie układu Halbacha, koncentruję się na strategiach optymalizacji. Najlepszym sposobem maksymalizacji wydajności jest precyzyjne dostrojenie struktury układu magnetycznego, regulacja układu osiowego oraz zwiększenie sił prądów wirowych. Działania te pomagają mi skuteczniej oddzielać drobne cząstki metali nieżelaznych i zwiększać wskaźniki odzysku.

Poniższa tabela pokazuje, jak każda strategia poprawia wydajność układu Halbacha:

Strategia optymalizacji	Opis	Wpływ na parametry użytkowe
Struktura układu magnetycznego	Precyzyjne dostrajanie rozmieszczenia elementów układu	Poprawia skuteczność separacji drobnych cząstek
Osiowy układ magnesów	Dostosowanie sposobu ustawienia magnesów wzdłuż osi	Zwiększa odległość odpychania, poprawia odzysk
Wzmocnienie sił prądów wirowych	Wzmacnianie efektów prądów wirowych	Zwiększa wydajność, szczególnie w przypadku materiałów mieszanych

Do tych projektów zawsze używam magnesów neodymowych Osenc. Ich wsparcie inżynieryjne pomaga mi projektować układy, które zapewniają do 95% idealnej wydajności. 🧲

Segmentacja i jednorodność

Segmentacja odgrywa dużą rolę w projektowaniu układów Halbacha. Podział układu na segmenty upraszcza projekt i pozwala utrzymać wysoką wydajność. Dowiedziałem się, że zastosowanie 16 segmentów pozwala uzyskać do 95% indukcji magnetycznej idealnego walca. Oznacza to, że uzyskuję silne, jednorodne pola bez nadmiernego komplikowania konstrukcji.

• Segmentacja nieznacznie zmniejsza indukcję magnetyczną.
• Dzięki 16 segmentom osiągam niemal pełną sprawność.
• Segmentowane układy są łatwiejsze w budowie i utrzymaniu.

Korzystam z niestandardowych rozwiązań firmy Osenc do tworzenia segmentowanych układów Halbacha do silników, czujników i urządzeń medycznych. Ich zespół za każdym razem pomaga mi znaleźć równowagę między równomiernością pola a praktycznością rozwiązania. ⚙️

Doświadczenie w branży

Ufam firmie Osenc, ponieważ ma ponad 20 lat doświadczenia w rozwiązaniach wykorzystujących układy Halbacha. Ich certyfikaty i wiedza fachowa gwarantują wysoką jakość rezultatów dla klientów przemysłowych. Osenc posiada certyfikaty ISO 9001 i RoHS, co oznacza, że ich produkty spełniają rygorystyczne normy jakości i bezpieczeństwa.

Oto krótkie podsumowanie kwalifikacji firmy Osenc:

Certyfikaty/doświadczenie	Opis
ISO 9001	Zapewnia najwyższy poziom zarządzania jakością w projektach układów Halbacha
RoHS	Gwarantuje bezpieczeństwo środowiskowe i zgodność z wymaganiami
Doświadczenie w branży	Potwierdzone sukcesy w medycynie, energetyce, motoryzacji, robotyce i badaniach naukowych

OSENC wspiera projekty niestandardowych układów Halbacha, oferując dobór magnesów, weryfikację segmentów i magnesowania, wykonanie próbek, omówienie montażu, planowanie kontroli oraz wsparcie produkcji. Zawsze otrzymuję potrzebną pomoc — niezależnie od tego, czy tworzę niestandardowy układ do nowego silnika, czy modernizuję urządzenie medyczne. Ich wiedza fachowa ułatwia mi pracę i zwiększa szanse powodzenia moich projektów. 🚀

Bezpośrednia odpowiedź: Doświadczenie i certyfikaty firmy Osenc zapewniają niezawodne, wysokowydajne układy Halbacha dla każdej branży.

Układy Halbacha koncentrują pole magnetyczne po jednej stronie, dzięki czemu maszyny są mocniejsze i bardziej wydajne. Układy Halbacha znajdują zastosowanie w silnikach, pociągach maglev, urządzeniach medycznych i wielu innych rozwiązaniach. Do głównych typów należą układy liniowe i cylindryczne, z których każdy ma inne zastosowania. Układy Halbacha zapewniają do 30% większy strumień magnetyczny i większą oszczędność energii. Występują wyzwania, takie jak precyzyjne ustawienie i koszty, ale wsparcie ekspertów pomaga je pokonać. Ufam firmie Osenc w zakresie niezawodnych rozwiązań Halbach i niestandardowych projektów. 🚀

Najczęściej zadawane pytania

Czym układy Halbacha różnią się od zwykłych magnesów?

Układy Halbacha koncentrują pole magnetyczne po jednej stronie, dzięki czemu jest ono do 30% silniejsze niż w przypadku tradycyjnych magnesów. Stosuję je, gdy potrzebuję wysokiej sprawności i minimalnych pól rozproszonych. 🧲

Czy po zmontowaniu mogę regulować pole magnetyczne układu Halbacha?

Nie, natężenie pola pozostaje stałe po umieszczeniu magnesów na miejscu. Jeśli chcę uzyskać inne pole, muszę przebudować lub przeprowadzić rekonfigurację układu.

Gdzie najczęściej spotyka się układy Halbacha?

Układy Halbacha spotykam w silnikach, pociągach maglev, urządzeniach medycznych i akceleratorach cząstek. Stosuje się je także w czujnikach i sprzęcie audio. 🚄🔬

Dlaczego inżynierowie wybierają magnesy neodymowe do układów Halbacha?

Magnesy neodymowe zapewniają najsilniejsze pola i najlepsze parametry pracy. W projektach układów Halbacha ufam firmie Osenc, która dostarcza wysokiej jakości magnesy neodymowe.

Czy tablice Halbacha są drogie w budowie?

Tak, kosztują więcej, ponieważ wymagają magnesów klasy premium i precyzyjnego montażu. Równoważę dodatkowy koszt wzrostem efektywności i niezawodności.

W jaki sposób segmentacja poprawia działanie tablicy Halbacha?

Podział tablicy na segmenty pomaga mi osiągnąć do 95% idealnej indukcji magnetycznej. Dzięki temu konstrukcja jest łatwiejsza w wykonaniu, a pole pozostaje silne i równomierne.

Jakich certyfikatów należy szukać u dostawców tablic Halbacha?

Zawsze sprawdzam, czy dostawca posiada certyfikaty ISO 9001 i RoHS. OSENC spełnia te standardy, więc wiem, że ich magnesy są bezpieczne i niezawodne. ✅

Czy tablice Halbacha mogą sprawić, że maszyny będą mniejsze i lżejsze?

Zdecydowanie! Tablice Halbacha pozwalają mi zmniejszyć wymiary i masę urządzeń dzięki koncentracji pola magnetycznego. Oznacza to bardziej kompaktowe konstrukcje i większe oszczędności energii. ⚡
