Las líneas de campo magnético apuntan del polo norte al polo sur fuera de un imán. Dentro del imán, vuelven del polo sur al polo norte. Se crea así un bucle cerrado.
La forma más fácil de recordarlo es:
- Fuera de un imán: Norte → Sur
- Dentro de un imán: Sur → Norte
- Patrón general: Bucle cerrado
- Comprobación de la dirección: La aguja de una brújula apunta a lo largo de la línea del campo magnético
Respuesta rápida:
| Región | Dirección de las líneas del campo magnético |
|---|---|
| Fuera de un imán | Norte → Sur |
| Dentro de un imán | Sur → Norte |
| Alrededor de un cable conductor de corriente | Utilizar la regla de la derecha |
| Cómo comprobar la dirección | Utilizar una brújula |
Esta sencilla regla ayuda a explicar cómo los imanes atraen, repelen e interactúan con los objetos cercanos.
¿Qué son las líneas de campo magnético?
Definición y propiedades
Las líneas de campo magnético son un modelo visual utilizado para mostrar la dirección y la intensidad de un campo magnético. No son líneas físicas en el espacio, pero ayudan a explicar cómo se comporta un campo magnético alrededor de imanes, cables y bobinas.
A menudo se utiliza una brújula para comprobar la dirección. El extremo norte de la aguja de la brújula apunta a lo largo de la línea del campo magnético.
| Fuente | Definición |
|---|---|
| Física universitaria | Las líneas del campo magnético se definen como la dirección que señala una pequeña brújula cuando se coloca en un lugar. Apuntan en dirección opuesta al polo norte del imán y hacia el polo sur. La intensidad del campo es proporcional a la proximidad de las líneas. |
| Física introductoria para las ciencias de la salud y la vida II | Las líneas del campo magnético se definen como la dirección que señala una pequeña brújula cuando se coloca en un lugar. Apuntan en dirección opuesta al polo norte del imán y hacia el polo sur. La intensidad del campo es proporcional a la proximidad de las líneas. |
| Física OpenStax | La dirección de las líneas del campo magnético se define como la dirección hacia la que apunta el polo norte de la aguja de una brújula. Apuntan en dirección opuesta al polo norte de un imán y hacia su polo sur. |
La dirección es tangente a la línea en cualquier punto.
La dirección del campo magnético en cualquier punto es tangente a la línea de campo en ese punto. Si se coloca allí una brújula, la aguja se alinea con la dirección del campo magnético local.

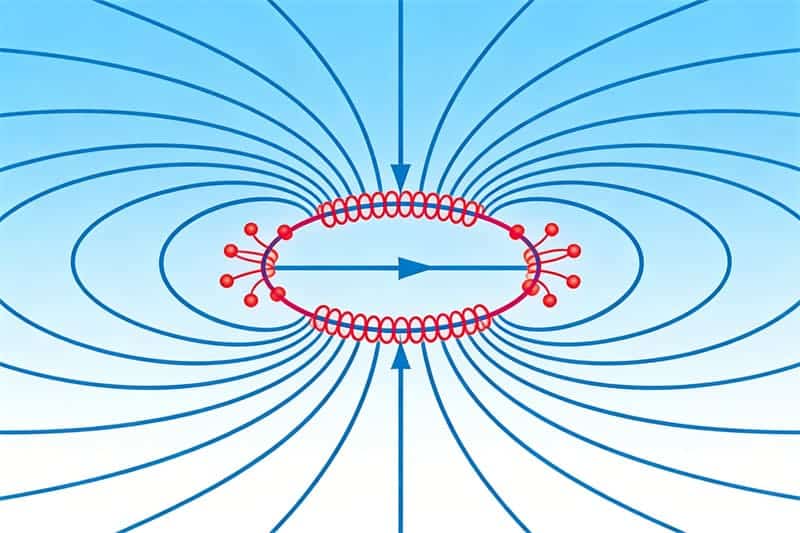

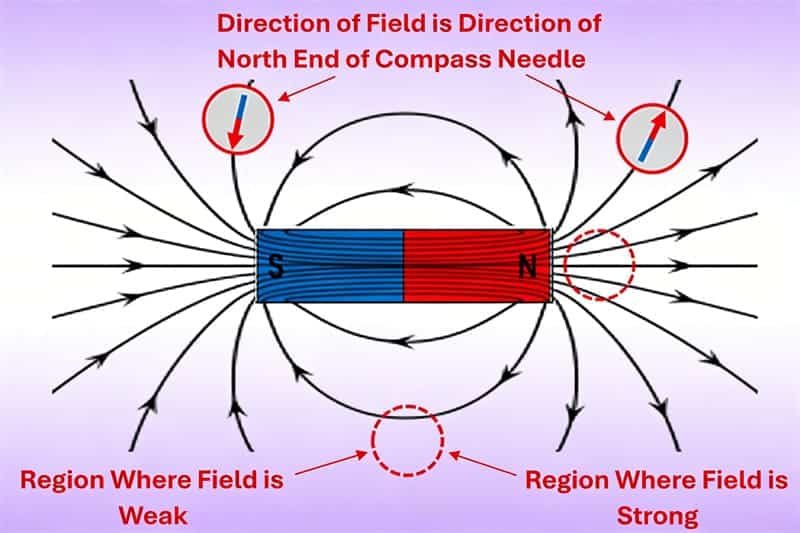

La densidad de líneas indica la intensidad del campo.
La densidad de líneas muestra la intensidad del campo magnético. Donde las líneas están más juntas, el campo magnético es más intenso. Donde las líneas están más separadas, el campo es más débil.
Las líneas nunca se cruzan.
Las líneas de campo magnético nunca se cruzan porque el campo magnético sólo tiene una dirección en cualquier punto. Si dos líneas se cruzaran, el mismo punto tendría dos direcciones de campo diferentes.
¿Por qué son importantes las líneas de campo?
Las líneas de campo magnético ayudan a explicar tanto la dirección como la intensidad. Las flechas muestran hacia dónde apunta el campo magnético, mientras que el espacio entre las líneas muestra la intensidad del campo. Las líneas muy juntas indican un campo magnético más intenso.
Estas líneas constituyen la base de muchas tecnologías. Motores eléctricos, sensores y electroimanes dependen de patrones de campo magnético predecibles. En aplicaciones prácticas con imanes, la dirección del campo puede afectar a la precisión de la detección, la fuerza de retención, el rendimiento del motor y el diseño del conjunto.
Las líneas del campo magnético son una herramienta visual clave para entender cómo se comportan los campos magnéticos alrededor de los imanes y las corrientes eléctricas. Muestran tanto la dirección como la intensidad, lo cual es esencial para analizar los fenómenos electromagnéticos. Este conocimiento es fundamental para construir y operar dispositivos como motores eléctricos, generadores y transformadores. El control preciso de los campos magnéticos ha llevado a grandes avances en los sistemas de energía y la electrónica.
¿Las líneas del campo magnético van de Norte a Sur?
Sí. Fuera de un imán, las líneas de campo magnético van del polo norte al polo sur. En el interior del imán, vuelven del polo sur al polo norte. Por eso las líneas de campo magnético suelen dibujarse como bucles cerrados.
Esta regla es útil cuando se leen diagramas de barras magnéticas, experimentos con brújulas e ilustraciones de campos magnéticos.
¿Por qué las líneas del campo magnético apuntan de norte a sur fuera de un imán?

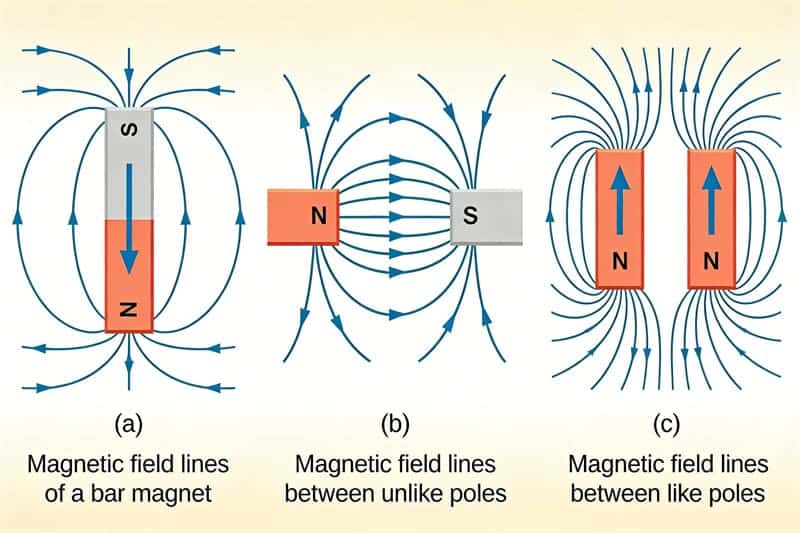

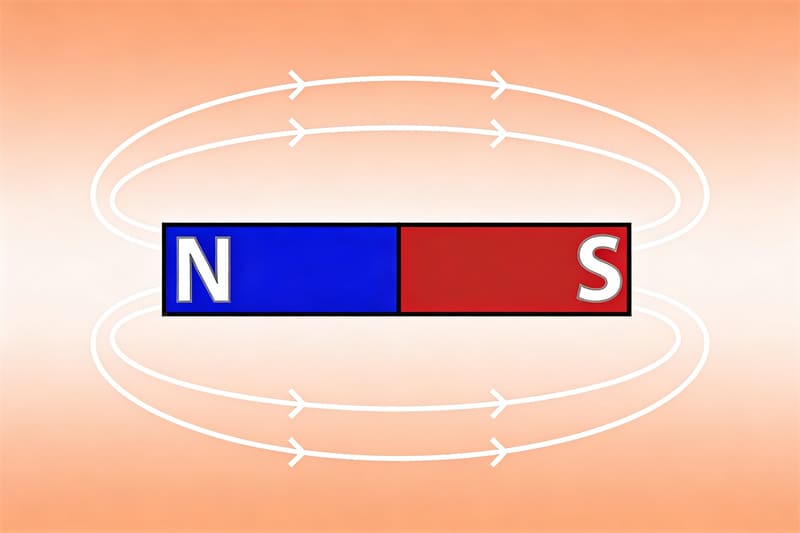

En el exterior de un imán, las líneas del campo magnético se trazan desde el polo norte hacia el polo sur. Una brújula puede confirmar esta dirección porque el extremo norte de la aguja de la brújula sigue la dirección del campo magnético.

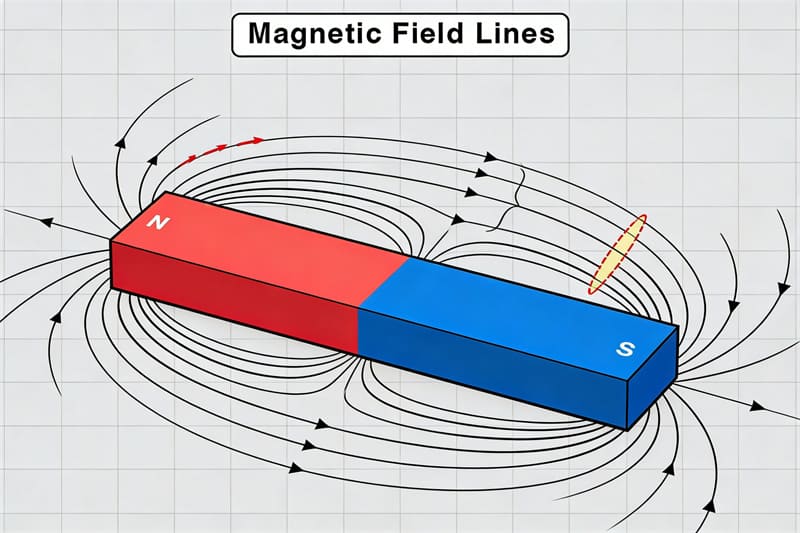

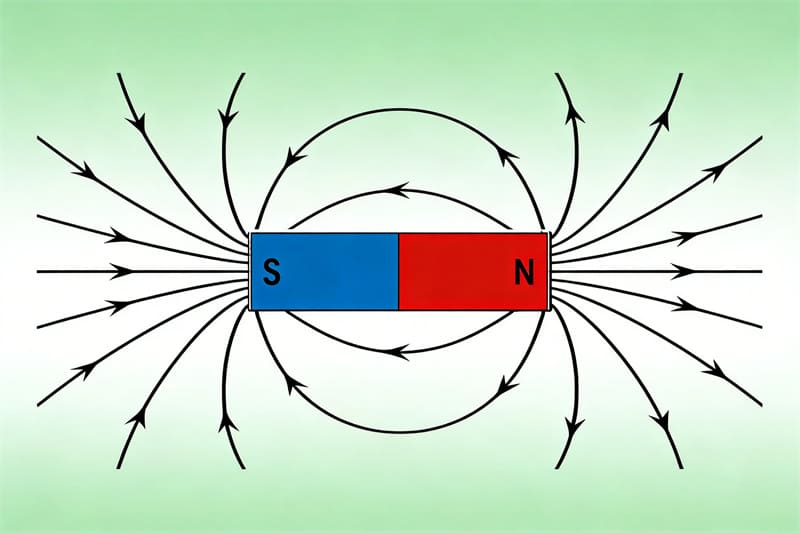

En el caso de un imán de barra, las flechas situadas fuera del imán deben apuntar en dirección opuesta al polo norte y hacia el polo sur.
Fuera de un imán, líneas de campo magnético:
- Abandonar el polo norte
- Entrar en el polo sur
- Indica la dirección a la que apuntaría la aguja de una brújula
- Están más juntos cerca de los polos, donde el campo es más fuerte
Las limaduras de hierro pueden mostrar la forma y la densidad del patrón del campo magnético, pero no muestran directamente la dirección. Para identificar la dirección, utiliza las flechas del diagrama o traza el campo con una brújula.
Nota: Fuera de un imán, las líneas del campo magnético apuntan de norte a sur. Dentro del imán, vuelven de sur a norte, completando un bucle cerrado.
¿Cuál es la dirección de las líneas de campo magnético dentro de un imán?
En el interior de un imán, las líneas de campo magnético vuelven del polo sur al polo norte. Esta trayectoria interior completa el bucle que comienza fuera del imán.
Por eso, un diagrama completo del campo magnético no debe detenerse en la superficie del imán. Las líneas de campo continúan a través del imán y forman bucles cerrados.
Se puede utilizar un sencillo método de brújula para cartografiar el campo alrededor de un imán:
- Coloca una barra magnética sobre una hoja de papel.
- Coloca una pequeña brújula cerca de uno de los polos.
- Marque la dirección de la aguja de la brújula.
- Une las marcas formando líneas de campo lisas.
- Añade flechas que indiquen de norte a sur fuera del imán.
Este método muestra la dirección del campo exterior. La trayectoria de retorno interior suele mostrarse en los diagramas para completar el bucle cerrado.
Bucles cerrados y flechas
Las líneas de campo magnético forman bucles cerrados. No parten simplemente del polo norte y desaparecen en el polo sur. Por el contrario, las líneas continúan a través del imán y vuelven al polo norte.
Las flechas se utilizan en los diagramas para mostrar la dirección del campo magnético. Fuera del imán, las flechas apuntan de norte a sur. Dentro del imán, apuntan de sur a norte.
He aquí una sencilla comparación:
| Región | Dirección de las líneas del campo magnético | Cómo entenderlo |
|---|---|---|
| Fuera del imán | Norte → Sur | Las flechas apuntan lejos del polo norte y hacia el polo sur. |
| Dentro del imán | Sur → Norte | Las líneas de campo regresan a través del imán para completar el bucle. |
| Patrón general | Ciclos cerrados | Las líneas de campo magnético no se detienen en los polos, sino que continúan a través del imán. |
| Comprobación de la dirección | Aguja de brújula | El extremo norte de la aguja de una brújula apunta en la dirección del campo magnético. |
Para los hilos conductores de corriente, la dirección del campo magnético se determina con la regla de la mano derecha. Apunte el pulgar derecho en la dirección de la corriente, y los dedos enroscados muestran la dirección del campo magnético alrededor del alambre.
En las aplicaciones magnéticas reales, la dirección del campo afecta al rendimiento de los imanes en motores, sensores, sistemas de sujeción y conjuntos magnéticos.
¿Cómo se puede determinar la dirección de un campo magnético?

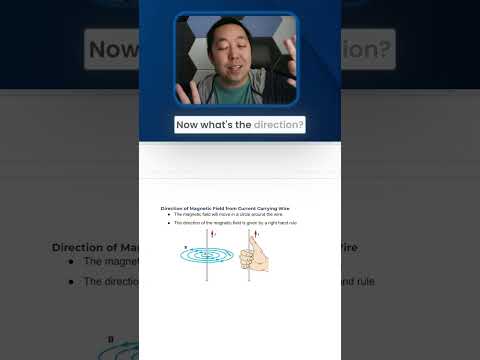

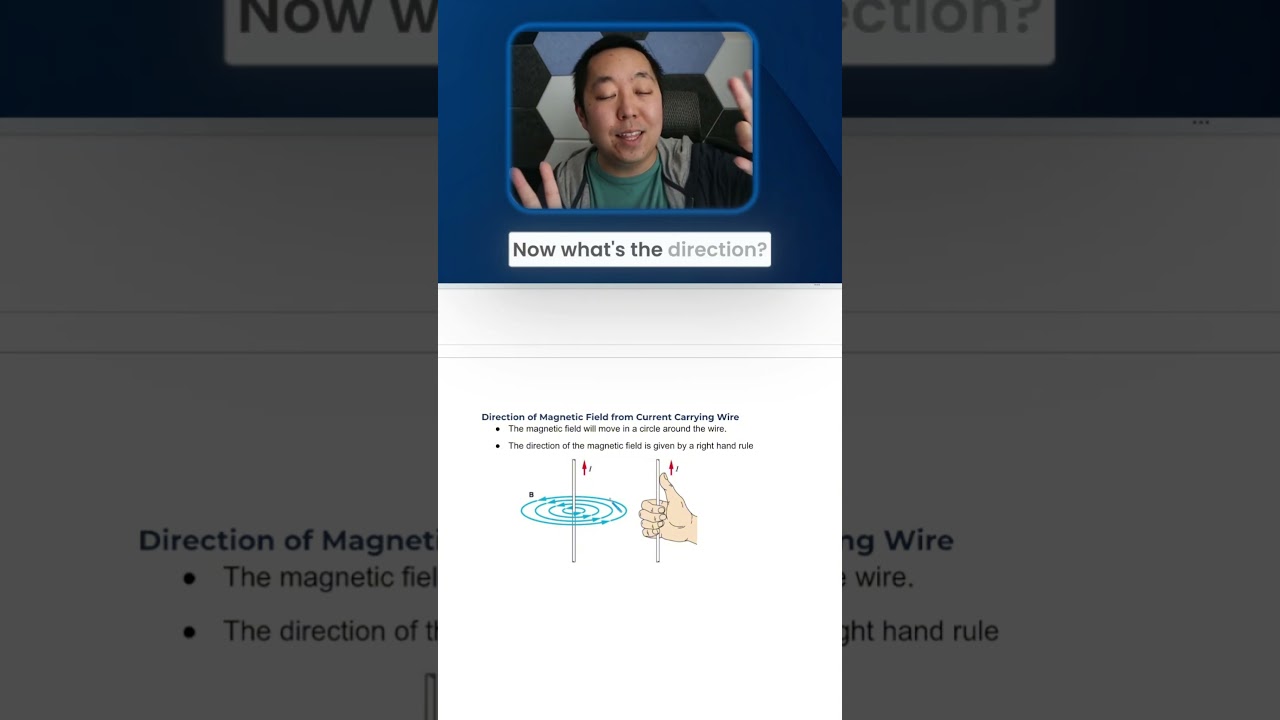

Regla de la mano derecha
Para un cable conductor de corriente, utilice la regla de la mano derecha. Apunta con el pulgar derecho en la dirección de la corriente. Tus dedos enroscados muestran la dirección del campo magnético alrededor del cable.
Esta regla se utiliza principalmente para cables, bobinas y solenoides. Para un imán permanente, la regla más sencilla es de norte a sur fuera del imán.
La regla de la mano derecha ayuda a explicar el campo magnético circular alrededor de un alambre. Es útil para comprender electroimanes, bobinas, solenoides y campos magnéticos relacionados con motores.
Método de la aguja de brújula
Una brújula es la herramienta más sencilla para comprobar la dirección del campo magnético alrededor de un imán. Coloque la brújula cerca del imán y observe el extremo norte de la aguja. Apunta en la dirección del campo magnético en ese lugar.
Mueve la brújula a diferentes posiciones y marca cada dirección. A continuación, une las marcas para dibujar el patrón de campo.
Los objetos metálicos cercanos, las corrientes eléctricas u otros imanes pueden afectar a la lectura de la brújula. Mantenga la zona despejada cuando trace un campo magnético.
Un imán más potente suele facilitar la observación de la respuesta de la brújula, pero ésta debe moverse con cuidado para evitar lecturas erróneas cerca de los polos.
Dirección del campo alrededor de cables y bobinas
Alrededor de un hilo recto conductor de corriente, las líneas de campo magnético forman círculos alrededor del hilo. La dirección se encuentra con la regla de la mano derecha.
Alrededor de una bobina o solenoide, el campo magnético se concentra más por el centro de la bobina. La dirección del campo depende de la dirección de la corriente y del sentido del bobinado.
Para la mayoría de los lectores, la diferencia clave es simple:
- Imán permanente: las líneas de campo van de norte a sur fuera del imán.
- Alambre recto: utilice la regla de la mano derecha.
- Bobina o solenoide: utilice la regla de la derecha en función del sentido de la corriente.
Respuesta directa:
- Para un imán permanente, utilice la regla de norte a sur fuera del imán.
- Para un alambre o una bobina, utilice la regla de la mano derecha.
- Para una medición precisa, utilice una brújula, un sensor magnético o un gaussímetro.
¿Cómo se ven las líneas de campo magnético?
Técnica de limaduras de hierro
Las limaduras de hierro son una forma habitual de ver la forma de un patrón de campo magnético. Coloque un imán debajo de una hoja de papel, espolvoree una fina capa de limaduras de hierro por encima y golpee suavemente el papel. Las limaduras se alinean con el campo magnético y revelan el patrón del campo.
Sin embargo, las limaduras de hierro muestran principalmente la forma y la densidad. No muestran la dirección a menos que se añadan flechas al diagrama.
- Las limaduras de hierro se alinean con el campo magnético local.
- Las limaduras suelen reunirse más densamente cerca de los polos, donde el campo es más intenso.
- El patrón muestra la forma y la distribución de la intensidad del campo magnético, no la dirección por sí misma.
Las limaduras de hierro muestran la forma y la intensidad de campo
Las limaduras de hierro forman curvas alrededor del imán y muestran el patrón general del campo. Cuando las limaduras están muy juntas, el campo magnético es más intenso. Donde están dispersas, el campo es más débil.
Las limaduras de hierro no muestran directamente la dirección
Las limaduras de hierro muestran la forma y la densidad del campo, pero no muestran directamente la dirección. Para encontrar la dirección, añade flechas al diagrama o utiliza una brújula para trazar el campo.
Uso de brújulas
Una brújula puede mostrar la dirección del campo magnético en un punto concreto. El extremo norte de la aguja de la brújula apunta a lo largo de la línea de campo.
Para trazar el campo, mueve la brújula alrededor del imán, marca la dirección de la aguja en cada punto y une las marcas formando líneas suaves con flechas.
Mantenga las brújulas alejadas de otros imanes, objetos metálicos y corrientes eléctricas fuertes para reducir las interferencias.
Métodos modernos de visualización
Para la investigación avanzada y los ensayos industriales, los campos magnéticos también pueden medirse con sensores, gaussímetros y métodos especializados de obtención de imágenes. Estas herramientas son útiles cuando la intensidad de campo, la dirección del campo y la consistencia de la magnetización deben comprobarse con más precisión de la que permite una demostración en el aula.
Para el aprendizaje general, suele bastar con limaduras de hierro y brújulas. Para proyectos de ingeniería, los sensores magnéticos o los gaussímetros son más adecuados porque pueden proporcionar datos de campo medibles.
Por qué es importante la dirección del campo magnético en aplicaciones reales
Comprender las fuerzas magnéticas
La dirección del campo magnético es importante porque ayuda a explicar cómo se comportan los imanes, las corrientes, los motores, los sensores y los conjuntos magnéticos.
Un error común es pensar que las líneas de campo magnético muestran la trayectoria exacta de un objeto en movimiento. No es así. Las líneas de campo muestran la dirección del campo magnético. La fuerza real sobre una carga o corriente en movimiento depende tanto de la dirección del campo como del movimiento de la carga o corriente.
Papel en la tecnología y la industria
En ingeniería, la dirección del campo magnético afecta al modo en que se seleccionan y utilizan los imanes. Motores, generadores, sensores magnéticos, sistemas de sujeción y conjuntos magnéticos dependen de un comportamiento predecible del campo magnético. Para aplicaciones rotativas, imanes anulares se utilizan a menudo en motores, generadores y acoplamientos magnéticos.
Por ejemplo:
- Los motores utilizan campos magnéticos controlados para crear par motor.
- Los sensores detectan cambios en la dirección o intensidad del campo magnético.
- Los conjuntos magnéticos utilizan la orientación de los imanes para crear el patrón de campo necesario.
- Los imanes personalizados pueden necesitar una dirección de magnetización específica para la aplicación.
En los proyectos prácticos, la dirección de los imanes no es sólo un concepto físico. Puede afectar a la fuerza de sujeción, la precisión de detección, el rendimiento del motor y el diseño del montaje. Por eso, en los proyectos de imanes personalizados suele ser necesario confirmar la dirección de magnetización antes de la producción.
Cómo los imanes de neodimio muestran fuertes patrones de campo magnético
Por qué los imanes de neodimio son útiles para demostraciones de campo
Imanes de neodimio son útiles para demostraciones y aplicaciones industriales porque crean fuertes campos magnéticos en un tamaño compacto. Esto facilita la observación del patrón de campo con limaduras de hierro, brújulas o herramientas de medición de campos magnéticos. (Relacionado: Qué es un imán de neodimio)
- Los campos magnéticos fuertes facilitan la observación del patrón de campo.
- Su tamaño compacto hace que los imanes de neodimio sean útiles tanto en demostraciones como en proyectos de ingeniería.
- Los patrones de campo claros ayudan a los usuarios a comprender la dirección, intensidad e interacción de los imanes.
Para uso industrial, la forma del imán, grado, revestimiento, y la dirección de magnetización deben coincidir con la aplicación. OSENC puede soportar imanes de neodimio personalizados y conjuntos magnéticos cuando un proyecto requiere una dirección de campo, un tamaño o un rendimiento magnético específicos.
En proyectos reales, la dirección del campo magnético debe tenerse en cuenta junto con el tamaño, el grado, el revestimiento, la temperatura de trabajo y la estructura de montaje. Así se evita elegir un imán potente pero inadecuado para la aplicación real.
Conceptos erróneos comunes
La dirección del campo magnético es sencilla una vez que la regla básica está clara, pero son frecuentes varios errores. Los más importantes son confundir la dirección interior con la exterior, tratar las líneas de campo como objetos físicos y suponer que las líneas de campo muestran la trayectoria de una partícula.
Las líneas de campo no son objetos físicos.
Las líneas de campo magnético no son objetos físicos. Son un modelo utilizado para visualizar la dirección y la intensidad de un campo magnético.
Las limaduras de hierro revelan un patrón porque se alinean con el campo magnético, no porque existan líneas reales en el espacio.
Punto clave: Las líneas de campo magnético son un modelo visual. Ayudan a explicar el comportamiento magnético, pero no son líneas físicas que se puedan tocar o separar.
Interpretación errónea de las instrucciones
Un error común es confundir las direcciones exterior e interior.
La regla correcta es:
- Fuera del imán: Norte → Sur
- Dentro del imán: Sur → Norte
- Patrón completo: Bucle cerrado
Si un diagrama sólo muestra el campo exterior, las flechas deben apuntar desde el polo norte hacia el polo sur.
También se puede utilizar una brújula para comprobar la dirección. El extremo norte de la aguja apunta a lo largo de la línea del campo magnético en esa posición.
¿Cómo muestran las líneas de campo magnético su intensidad?
Líneas de campo más cercanas significan un campo magnético más intenso
La distancia entre las líneas del campo magnético indica la intensidad del campo. Cuando las líneas están muy juntas, el campo magnético es más intenso. Donde las líneas están más separadas, el campo es más débil.
Punto clave: La densidad de líneas de campo muestra la intensidad del campo. Más líneas en un área pequeña significa un campo magnético más fuerte.
Potentes imanes de neodimio pueden crear densos patrones de campo cerca de sus superficies, lo que facilita la observación de la diferencia entre regiones de campo fuerte y débil.
Confusiones comunes sobre las líneas de campo magnético
Las confusiones más comunes son:
- Pensar que las líneas de campo son cuerdas o caminos físicos reales.
- Las líneas del campo pensante muestran la trayectoria exacta de una partícula en movimiento.
- Olvidando que la dirección fuera de un imán es de norte a sur.
- Olvidando que la dirección dentro de un imán es de sur a norte.
- Confundir la dirección del campo con la dirección de la fuerza magnética.
Resumen de puntos clave
Resumen de la dirección y visualización
Las líneas de campo magnético muestran la dirección y la intensidad de un campo magnético.
Las reglas clave son:
- Fuera de un imán, las líneas de campo magnético van de norte a sur.
- Dentro de un imán, vuelven de sur a norte.
- Las líneas de campo magnético forman bucles cerrados.
- La dirección en cualquier punto es tangente a la línea de campo.
- Se puede utilizar una brújula para comprobar la dirección.
- Las limaduras de hierro muestran la forma y la densidad del patrón de campo, pero no la dirección por sí mismas.
- Alrededor de un hilo conductor de corriente, la dirección se encuentra con la regla de la mano derecha.
Para la selección y el diseño de imanes, la dirección del campo magnético es importante porque afecta al funcionamiento del imán en motores, sensores, sistemas de sujeción y conjuntos magnéticos.
La dirección del campo magnético es más que un concepto de clase. En aplicaciones reales, afecta a la selección del imán, la precisión de la detección, el rendimiento del motor y el diseño del conjunto magnético. Si un proyecto requiere una dirección de campo o de magnetización específica, el imán debe diseñarse en función de ese requisito desde el principio.
Relacionado: guía de imanes y magnetismo
PREGUNTAS FRECUENTES
¿Cuál es la dirección de las líneas del campo magnético fuera de un imán?
Fuera de un imán, las líneas de campo magnético apuntan del polo norte al polo sur. Esta es la dirección estándar que muestran las flechas en la mayoría de los diagramas de campo magnético.
¿Las líneas de campo magnético van de norte a sur?
Sí. Fuera de un imán, las líneas del campo magnético van de norte a sur. Dentro del imán, vuelven de sur a norte, formando un bucle cerrado.
¿En qué dirección apuntan las líneas de campo magnético?
Las líneas de campo magnético apuntan en la dirección en que lo haría el polo norte de la aguja de una brújula. Alrededor de un imán de barra, esto significa de norte a sur fuera del imán.
¿Cuál es la dirección de las líneas de campo magnético dentro de un imán?
En el interior de un imán, las líneas de campo magnético se desplazan desde el polo sur hasta el polo norte. Este recorrido interior completa el bucle cerrado.
¿Las líneas de campo magnético van de sur a norte?
Van de sur a norte dentro del imán. Fuera del imán, van de norte a sur.
¿Cómo puedo ver las líneas del campo magnético en casa?
Puedes utilizar limaduras de hierro o un pequeño compás. Las limaduras de hierro muestran la forma y la densidad del patrón de campo. Una brújula muestra la dirección porque la aguja apunta a lo largo de la línea del campo magnético.
¿Por qué las líneas del campo magnético nunca se cruzan?
Las líneas de campo magnético nunca se cruzan porque el campo magnético sólo tiene una dirección en cada punto. Si dos líneas se cruzaran, el mismo punto tendría dos direcciones de campo diferentes.
¿Qué muestra la densidad de las líneas del campo magnético?
La densidad de las líneas de campo magnético indica la intensidad del campo. Las líneas muy juntas indican un campo más intenso. Las líneas muy separadas indican un campo más débil.
¿Cómo muestra la regla de la derecha la dirección del campo magnético?
La regla de la mano derecha se utiliza para cables y bobinas conductores de corriente. Apunte con el pulgar derecho en la dirección de la corriente. Tus dedos enroscados muestran la dirección del campo magnético alrededor del alambre.
¿Son las líneas del campo magnético objetos reales?
No. Las líneas de campo magnético no son objetos físicos. Son un modelo visual utilizado para mostrar la dirección y la intensidad del campo magnético.
¿Puedo separar el polo norte del polo sur?
No. Todos los imanes tienen un polo norte y un polo sur. Las líneas de campo magnético forman bucles cerrados, por lo que los polos norte y sur siempre existen juntos.
¿Por qué es importante la dirección del campo magnético a la hora de elegir un imán?
La dirección del campo magnético afecta al funcionamiento de un imán en una aplicación real. Motores, sensores, acoplamientos magnéticos, sistemas de sujeción y conjuntos magnéticos personalizados pueden requerir una dirección de magnetización o un patrón de campo específicos.
