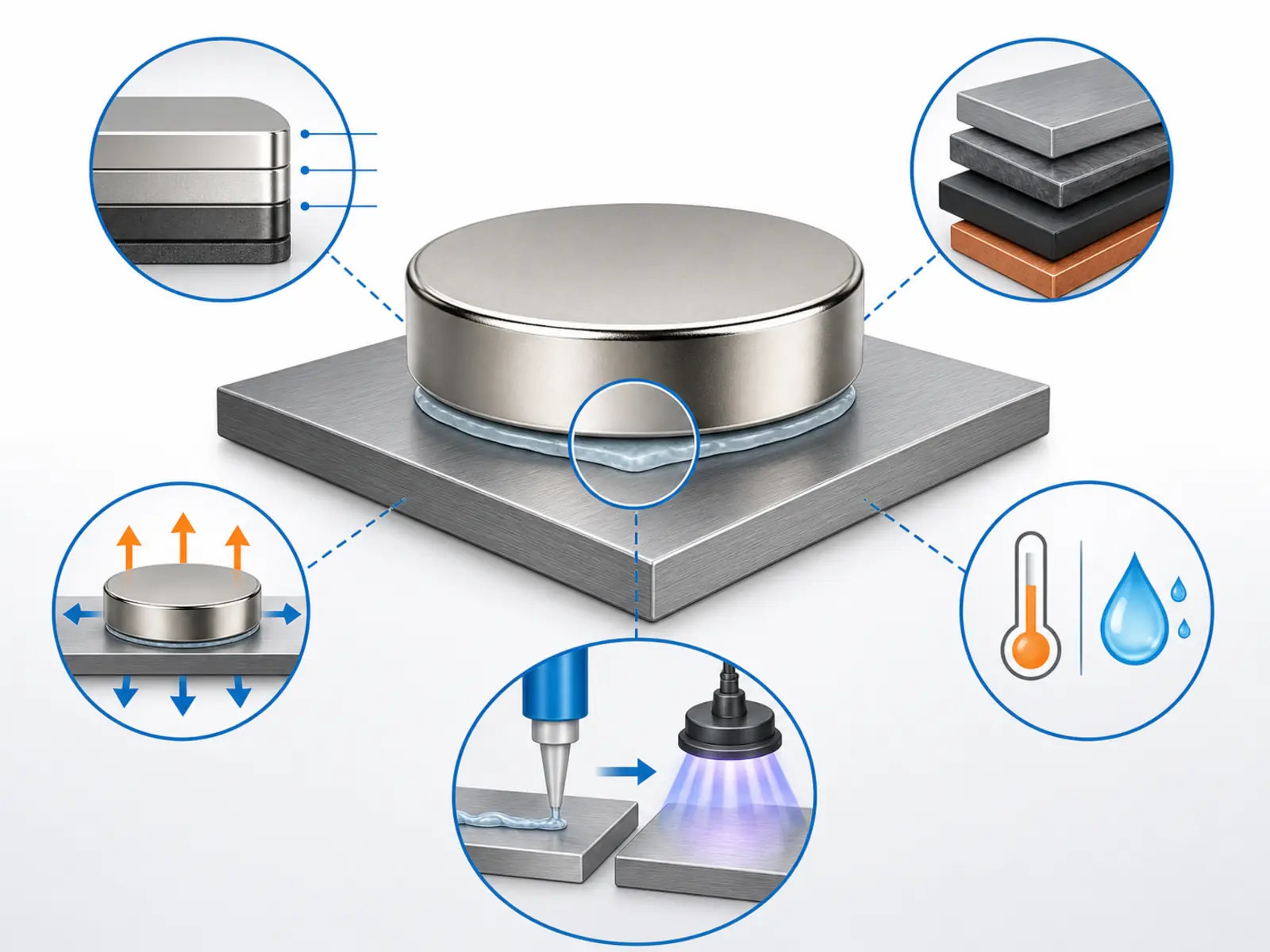

El mejor adhesivo para imanes depende del recubrimiento del imán, del material con el que se vaya a unir, de la dirección de la carga, del entorno, de la distancia de unión y del proceso de producción. No existe un único adhesivo que sea el más adecuado para todos los ensamblajes de imanes de neodimio.
Para los ensamblajes industriales permanentes, los ingenieros suelen considerar en primer lugar los adhesivos epoxi de dos componentes o los adhesivos acrílicos estructurales. El cianoacrilato puede ser adecuado para piezas pequeñas que encajan a la perfección, mientras que los adhesivos flexibles o las cintas sensibles a la presión requieren una validación específica para cada aplicación. Las directrices oficiales de Permabond sobre la unión de imanes confirman que se pueden considerar varias familias de adhesivos en función de los requisitos de producción y de la aplicación. Instrucciones para la unión de imanes con Permabond
Esta guía abarca los adhesivos líquidos, estructurales, flexibles y en cinta que se aplican en el exterior. Imanes con adhesivo ya aplicado son una opción de fijación independiente.
Antes de la producción:
- Identifica el recubrimiento del imán y la superficie de contacto real.
- Define cómo se someterá a carga la unión.
- Comprueba la temperatura, la humedad, los productos químicos, las vibraciones y los golpes.
- Consulte las fichas técnicas (TDS) y de seguridad (SDS) actuales del adhesivo seleccionado.
- Realizar pruebas con conjuntos representativos en condiciones reales de funcionamiento.
¿Qué tipo de adhesivo deberías elegir?
La tabla que figura a continuación es una herramienta de selección, no una autorización de producto.
| Tipo de adhesivo | Por qué podría evaluarse | Preguntas que hay que aclarar antes de la selección |
|---|---|---|
| Epoxi de dos componentes | Conjuntos y uniones permanentes y rígidos que puedan requerir cierta capacidad de adaptación a holguras | ¿Este producto en concreto adhiere ambas superficies? ¿Qué holgura, proporción de mezcla, tiempo de fijación, curado completo y condiciones ambientales permite su ficha técnica (TDS)? |
| Acrílico estructural | Conjuntos metálicos y procesos de producción que puedan requerir una manipulación más rápida | ¿Requiere un activador o una capa de imprimación? ¿Es compatible con el recubrimiento magnético, el sustrato, el espacio y el proceso de producción? |
| Cianoacrilato | Piezas pequeñas y ajustadas que requieren una sujeción rápida | ¿Es capaz de soportar las holguras, el desprendimiento, los golpes, la humedad, la temperatura y la vida útil reales? |
| Adhesivo flexible o de poliuretano | Conjuntos en los que el movimiento o las diferencias de dilatación térmica pueden ser importantes | ¿Ofrece suficiente rigidez y resistencia a las condiciones ambientales para la carga requerida? |
| Cinta adhesiva sensible a la presión | Superficies planas y procesos de fijación que requieren un espesor controlado | ¿Es capaz de resistir cargas prolongadas, la exposición a los bordes, la temperatura, la humedad y la fluencia en la orientación real? |
Los distintos tipos de adhesivos presentan características diferentes en cuanto a preparación de la superficie, tiempo abierto, desarrollo de resistencia, flexibilidad y resistencia al impacto. Por lo tanto, la selección debe realizarse a nivel de producto, y no solo basándose en el nombre de la gama. Recursos sobre adhesivos estructurales de 3M
¿Es el epoxi siempre el mejor pegamento para los imanes?
No. Los epoxis constituyen una de las familias de adhesivos posibles, pero los productos epoxi varían en cuanto a rigidez, capacidad para rellenar huecos, proceso de curado, resistencia a la temperatura y compatibilidad con los sustratos.
Un producto que funciona bien en un conjunto rígido de acero puede no ser adecuado para una carcasa de plástico, impactos repetidos, un ciclo de producción rápido o una gran diferencia en la dilatación térmica.
¿Cuándo se debe evaluar un adhesivo acrílico estructural?
Los productos acrílicos estructurales suelen evaluarse para ensamblajes de imán y metal y para procesos de producción que requieren una fijación relativamente rápida.
Algunos productos requieren un activador, una imprimación o un proceso de mezcla específico. Este requisito debe tenerse en cuenta en la planificación de la producción, en lugar de descubrirse tras la toma de muestras.
¿Puede el superpegamento sujetar un imán de neodimio?
El cianoacrilato, conocido comúnmente como «superpegamento», puede ser adecuado para piezas pequeñas con superficies limpias y que encajan perfectamente.
No des por sentado que una fijación rápida implica que la unión pueda soportar un gran espacio libre, desprendimientos repetidos, impactos, humedad o una exposición prolongada a la temperatura. Consulta la documentación específica del producto y realiza pruebas con el ensamblaje real.
¿Qué debes tener en cuenta antes de elegir un pegamento magnético?
1. ¿Qué recubrimiento tiene el imán?

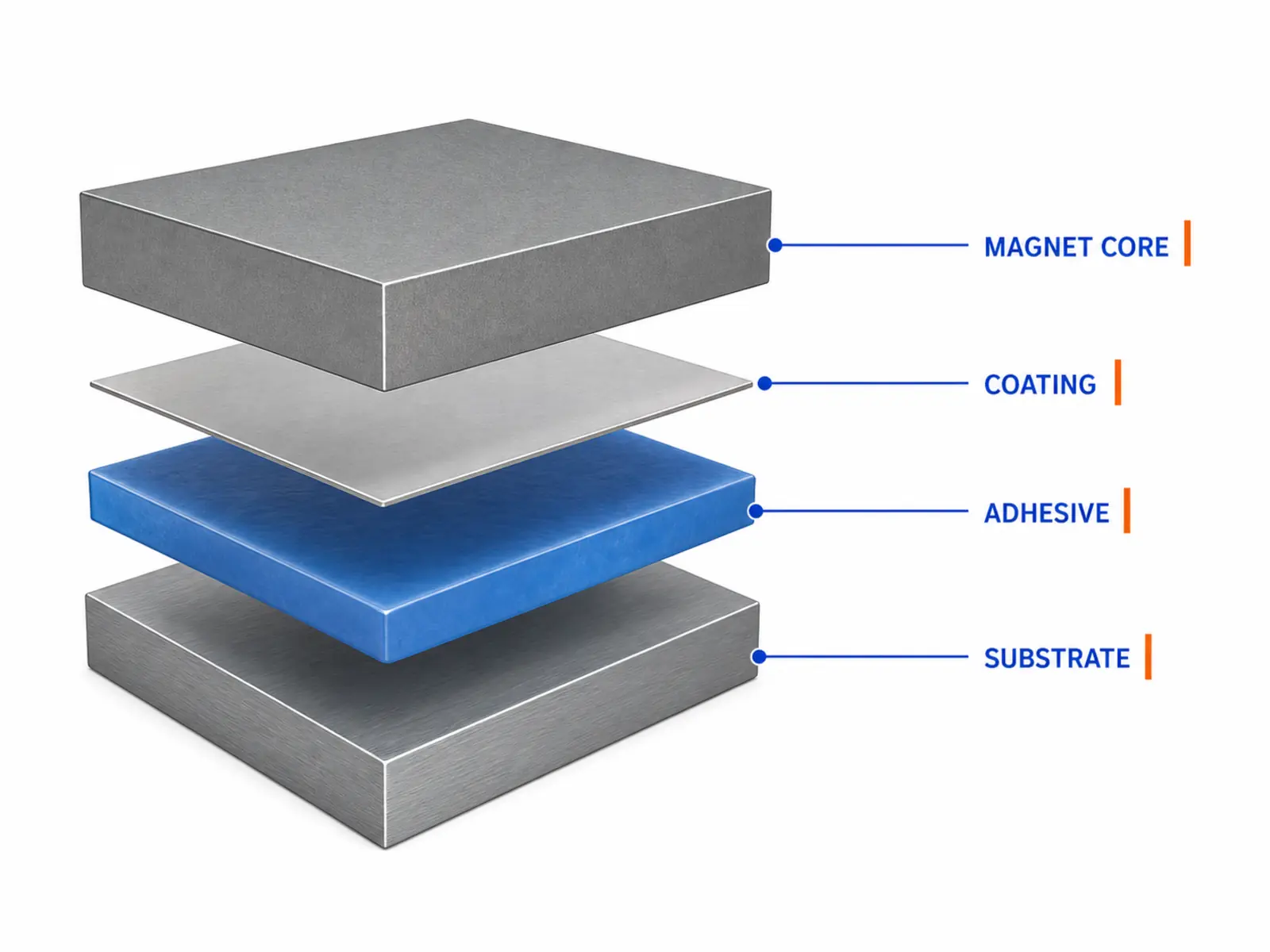

Normalmente, un imán de neodimio se adhiere a través de su recubrimiento exterior. Las opciones de recubrimiento de OSENC pueden incluir NiCuNi, zinc, epoxi, oro, PTFE, parileno y otros sistemas específicos para cada proyecto.
Por lo tanto, el adhesivo debe unir el recubrimiento, y no simplemente el “neodimio”.”
El material NdFeB es susceptible a la corrosión y suele protegerse con un recubrimiento. Dañar esa protección durante la preparación de la superficie puede suponer un riesgo de corrosión. Guía para la fabricación de imanes de Arnold Magnetic Technologies
Entre los posibles puntos de fallo se incluyen:
- Entre el adhesivo y el recubrimiento magnético.
- En el interior del adhesivo.
- El funcionamiento del sistema de recubrimiento.
- Entre el recubrimiento y el imán.
- Entre el adhesivo y la pieza de acoplamiento.
- Entre la pintura o el recubrimiento en polvo y el metal base.
Confirma el tipo exacto de recubrimiento antes de definir el proceso de unión. Consulta la descripción general de OSENC sobre recubrimientos para imanes de neodimio a la hora de elaborar las especificaciones del imán.
2. ¿Cuál es la superficie de contacto real?
El acero, el acero inoxidable, el aluminio sin tratar, el aluminio anodizado, el plástico, la pintura y el recubrimiento en polvo son diferentes superficies de unión.
El adhesivo entra en contacto con el acabado de la superficie, no con el material base indicado en el plano. El aceite, el polvo, el óxido, los agentes desmoldeantes, los inhibidores de corrosión, la pintura y los aditivos plásticos pueden afectar a la unión.
Las instrucciones de 3M sobre adhesivos estructurales indican que la limpieza y la preparación de la superficie dependen del sustrato y de las prestaciones de adhesión requeridas. Boletín técnico de 3M sobre preparación de superficies
No elijas un disolvente de limpieza por costumbre. Comprueba que se ajuste a las instrucciones del adhesivo, a la información sobre la compatibilidad con el sustrato y a la ficha de datos de seguridad (FDS) del disolvente.
3. ¿Cómo se someterá a carga la articulación?

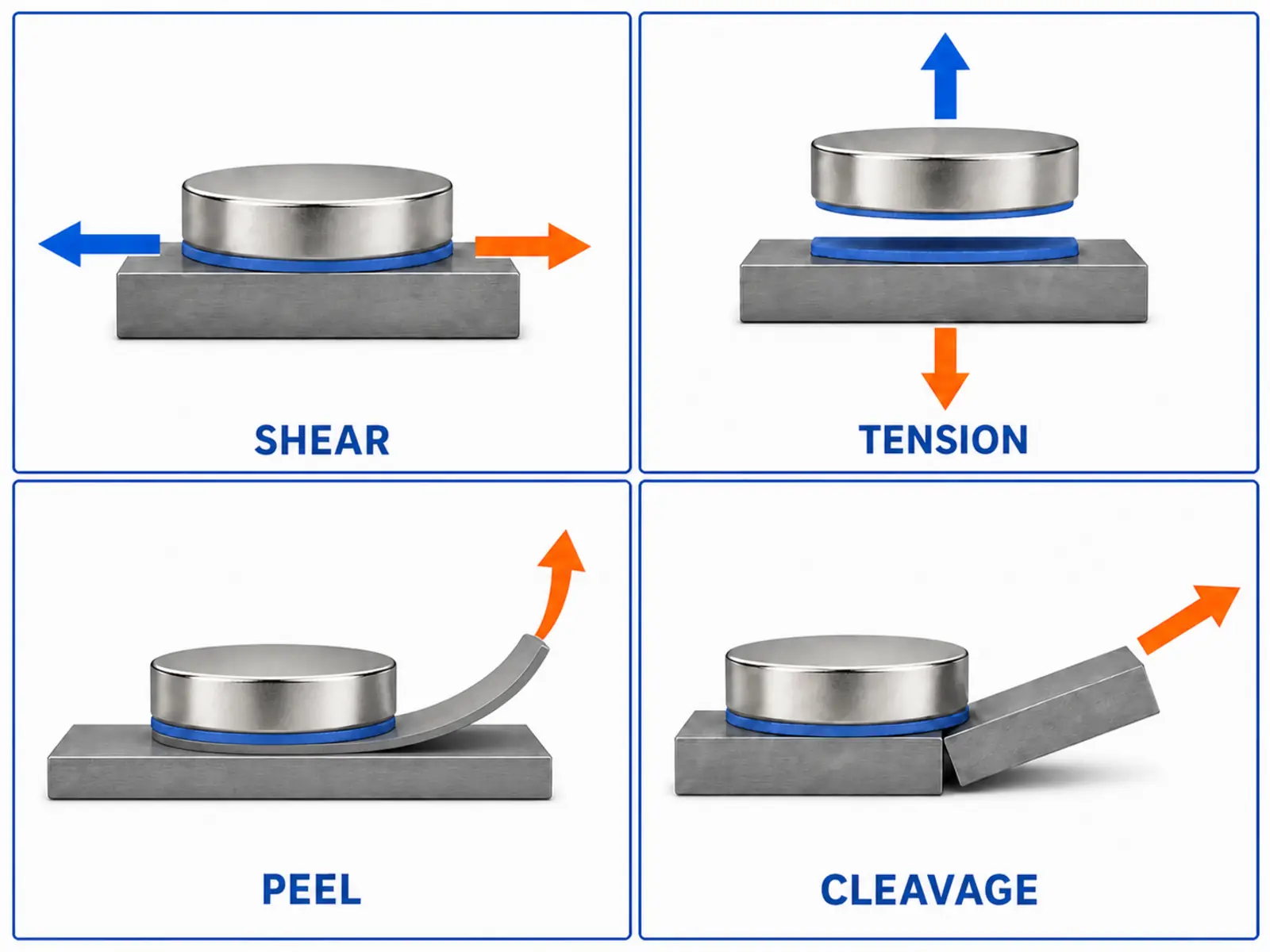

Las uniones adhesivas pueden sufrir tensión, compresión, cizallamiento, desprendimiento y fractura por clivaje.
La carga de desprendimiento y corte se concentra cerca de un borde. El esfuerzo cortante, la tracción y la compresión pueden distribuir la carga por una mayor superficie de unión cuando la unión está diseñada correctamente. 3M: tipos comunes de tensiones en uniones adhesivas
La fuerza de tracción indicada de un imán no es necesariamente la carga de diseño de su unión adhesiva. Es posible que el imán se haya sometido a ensayos de tracción en línea recta, mientras que el adhesivo, una vez instalado, se vea sometido a cargas de cizallamiento, desprendimiento, torsión, impacto o una combinación de estas.
Documenta ambas cosas:
- La función magnética que se espera del imán.
- La carga mecánica a la que debe resistir la unión adhesiva.
4. ¿A qué condiciones se enfrentará el conjunto?
Confirmar:
- Temperatura mínima y máxima de funcionamiento.
- Temperatura de montaje y curado.
- Ciclos térmicos.
- Humedad o exposición al agua.
- Aceites, productos de limpieza, combustibles u otros productos químicos.
- Para uso en interiores o exteriores.
- Vibraciones e impactos.
- Vida útil requerida.
- Consecuencias en caso de fallo de la junta.
No hay que confundir la temperatura de aplicación del adhesivo, la temperatura de curado, la exposición a corto plazo y la temperatura de servicio continuo.
Tanto el tipo de imán como el recubrimiento, el adhesivo, el sustrato y los componentes adyacentes deben ser capaces de soportar las condiciones pertinentes. No existe un límite de temperatura independiente del tipo de imán que pueda aplicarse a todos los imanes de neodimio.
5. ¿Qué tipos de corte y procesos de producción hay disponibles?
Confirmar:
- Espacio adhesivo previsto.
- Variación dimensional entre piezas.
- Proporción de mezcla, si procede.
- Método de dispensación.
- Tiempo de trabajo.
- Es hora del partido.
- Condiciones de curado completo.
- Cantidad de producción.
- Se permite la exclusión forzosa.
- Método de inspección.
El tiempo de fijación no es lo mismo que el curado completo. Los fabricantes de adhesivos indican estos parámetros como condiciones de proceso independientes, y ambos pueden variar en función del producto y del entorno de curado. 3M: cómo elegir y utilizar un adhesivo estructural

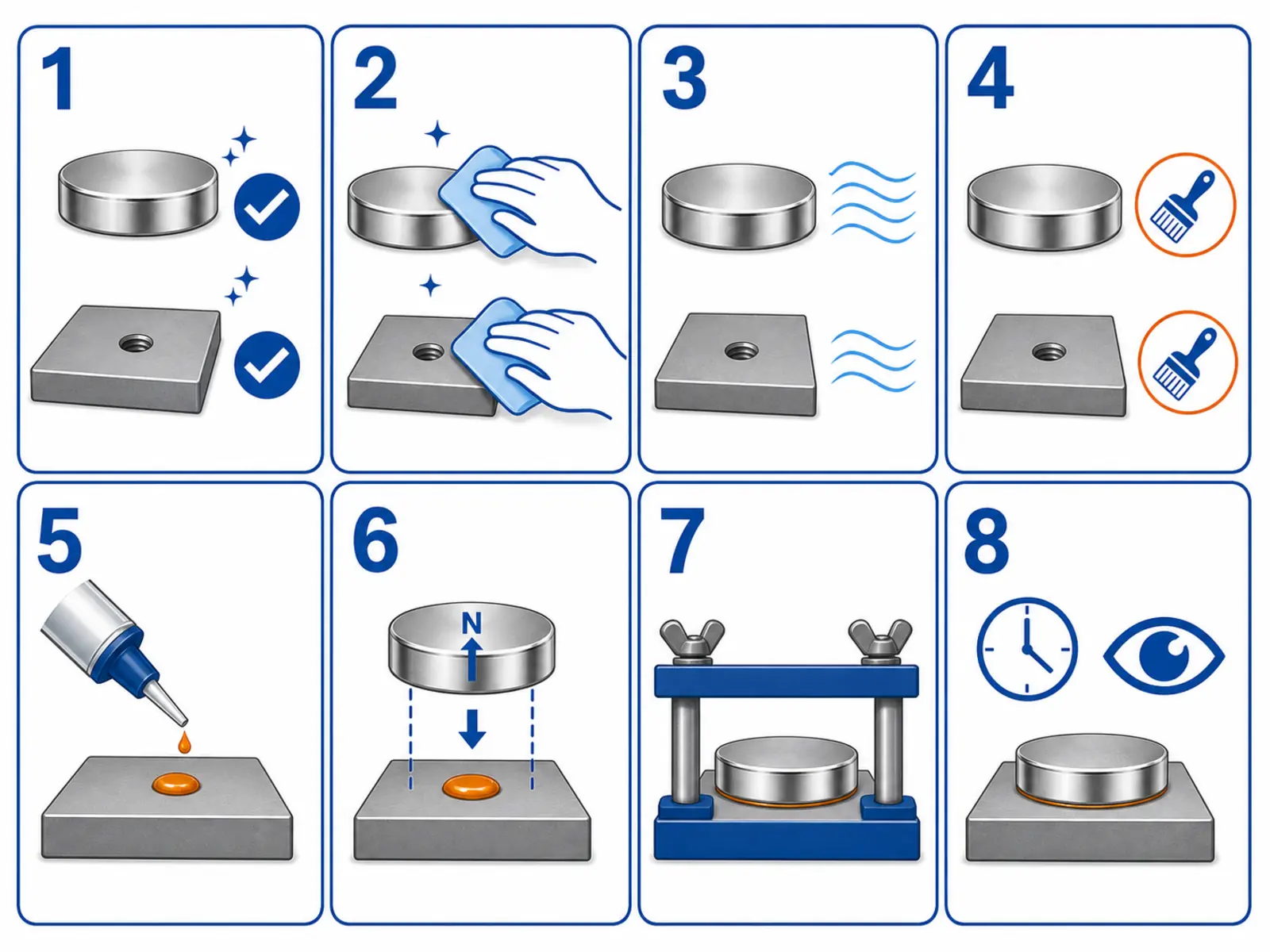

¿Cómo se pegan los imanes de neodimio paso a paso?
Paso 1: Comprueba las instrucciones relativas al recubrimiento y al adhesivo
Identifica el recubrimiento del imán, el material de contacto y el acabado superficial.
Revisa la ficha técnica (TDS) y la ficha de datos de seguridad (SDS) actuales del adhesivo seleccionado. Confirma la preparación de la superficie, el espacio de junta, la aplicación, la proporción de mezcla, el tiempo de fijación, el curado completo, la temperatura, el almacenamiento y los requisitos de seguridad.
Paso 2: Coloca los componentes sin fijarlos y comprueba la polaridad
Comprueba las dimensiones, el espacio libre, el espacio para el adhesivo, la dirección de magnetización, la polaridad y el acceso a los elementos de fijación antes de aplicar el adhesivo.
Los imanes potentes pueden atraer de forma repentina herramientas de acero, accesorios y otros imanes. Controla la zona de trabajo para reducir el riesgo de colisiones, astillamientos, pellizcos y errores de polaridad.
Los imanes de tierras raras sinterizados son frágiles y deben manipularse con cuidado. Guía para la selección de imanes de Arnold Magnetic Technologies
Confirme también si la unión se produce antes o después de la magnetización. No existe una secuencia óptima universal. El proveedor del imán y del conjunto debe revisar la manipulación, el control de la polaridad, el diseño de los soportes, los componentes circundantes y si el conjunto terminado puede magnetizarse según lo previsto.
Paso 3: Limpia las superficies de unión
Elimine la contaminación siguiendo un procedimiento que sea compatible con:
- El recubrimiento magnético.
- El sustrato de apareamiento.
- El adhesivo elegido.
- Requisitos de seguridad en el lugar de trabajo.
No des por sentado que un mismo disolvente sirva para cualquier tipo de recubrimiento, plástico, pintura o adhesivo. Deja que las superficies alcancen las condiciones indicadas en las instrucciones del adhesivo antes de proceder a la unión.
Paso 4: Realiza únicamente el tratamiento superficial necesario
Utilice el lijado, la imprimación, el tratamiento con plasma u otro pretratamiento únicamente cuando así lo exijan o lo permitan las instrucciones del adhesivo seleccionado y se haya confirmado que es compatible con el recubrimiento del imán.
No establezcas un proceso que dañe o elimine el recubrimiento protector. Si se desconoce la compatibilidad del recubrimiento, detente y solicita confirmación a los proveedores del imán y del adhesivo.
Paso 5: Aplica una cantidad controlada de adhesivo
Sigue el proceso de dosificación y mezcla indicado.
Si se utiliza muy poco adhesivo, la cobertura puede quedar incompleta. Si se utiliza demasiado, puede producirse un exceso de adhesivo, contaminar las superficies cercanas, afectar a las dimensiones finales o generar un hueco incontrolado.
No calcules la proporción de mezcla de dos componentes a menos que las instrucciones del producto permitan explícitamente ese método.
Paso 6: Coloca y fija el imán
Coloca el imán en la posición correcta y sujétalo sin que se deslice ni gire.
El dispositivo de sujeción debe mantener la separación y la alineación requeridas. No debe ejercer una presión descontrolada que elimine demasiado adhesivo de la unión.
Paso 7: Realizar el curado indicado
Respete el tiempo y la temperatura indicados en la ficha técnica del producto (TDS). No someta a carga ni realice ensayos con el conjunto solo porque haya alcanzado la resistencia necesaria para su manipulación.
Si se utiliza calor, comprueba que el ciclo completo sea compatible con el tipo de imán, el recubrimiento, el sustrato, el sistema de sujeción, el adhesivo y los componentes circundantes.
Paso 8: Revisa la unión
Comprueba:
- Alineación y polaridad de los imanes.
- Movimiento visible.
- Exclusión forzosa.
- Cobertura incompleta o huecos visibles.
- Daños en el recubrimiento.
- Interferencias con componentes cercanos.
- Cumplimiento de los requisitos relativos al registro de curado.
Una inspección visual no puede demostrar la resistencia de la unión a largo plazo, pero sí permite detectar defectos evidentes en el proceso antes de realizar las pruebas de validación.

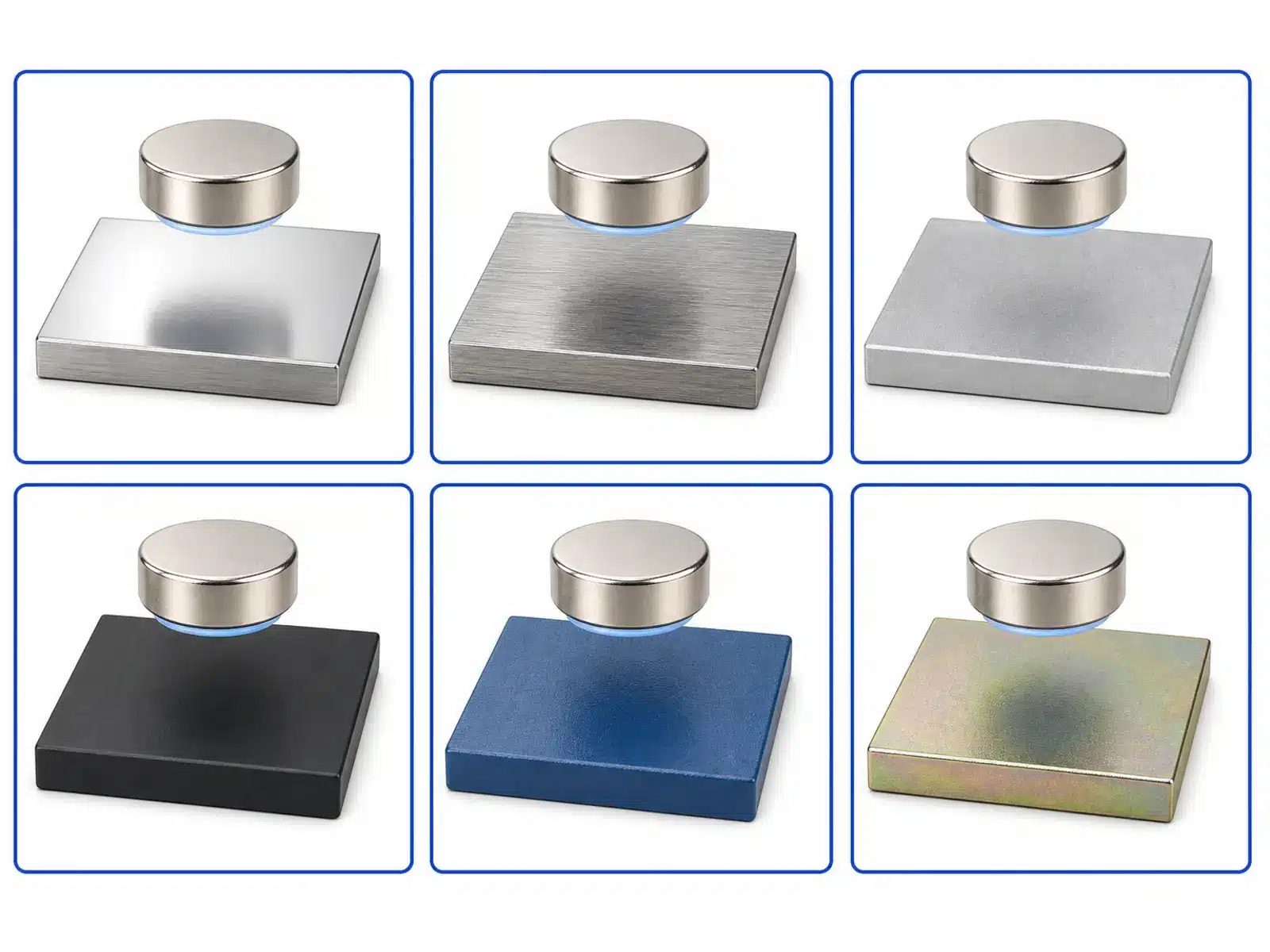

¿Cómo se pega un imán a una superficie metálica?
Identifica la superficie metálica real antes de elegir el proceso de preparación.
| Superficie metálica | Lo que hay que confirmar |
|---|---|
| Acero sin recubrimiento | Aceite, óxido, inhibidor de corrosión, rugosidad y preparación necesaria |
| Acero inoxidable | Calidad, acabado superficial, contaminación y compatibilidad del adhesivo |
| Aluminio sin recubrimiento | Estado del óxido y pretratamiento necesario |
| Aluminio anodizado | Estado y sellado de la capa anodizada |
| Metal pintado o con recubrimiento en polvo | Adherencia y durabilidad del propio recubrimiento |
| Metal chapado | Tipo de recubrimiento, estado, limpieza y adherencia al material de base |
En el caso de las piezas pintadas, con recubrimiento en polvo, chapadas o anodizadas, el adhesivo se adhiere a la capa superficial. Un adhesivo resistente no puede compensar el desprendimiento de la capa superficial respecto a su material de base.
Si el metal adherido también forma parte del circuito magnético, incluya en el plano la ubicación del adhesivo y la separación prevista entre las piezas a unir. OSENC puede evaluar el diseño magnético cuando se faciliten la geometría completa, la dirección de magnetización, el componente de acero y los requisitos de funcionamiento.

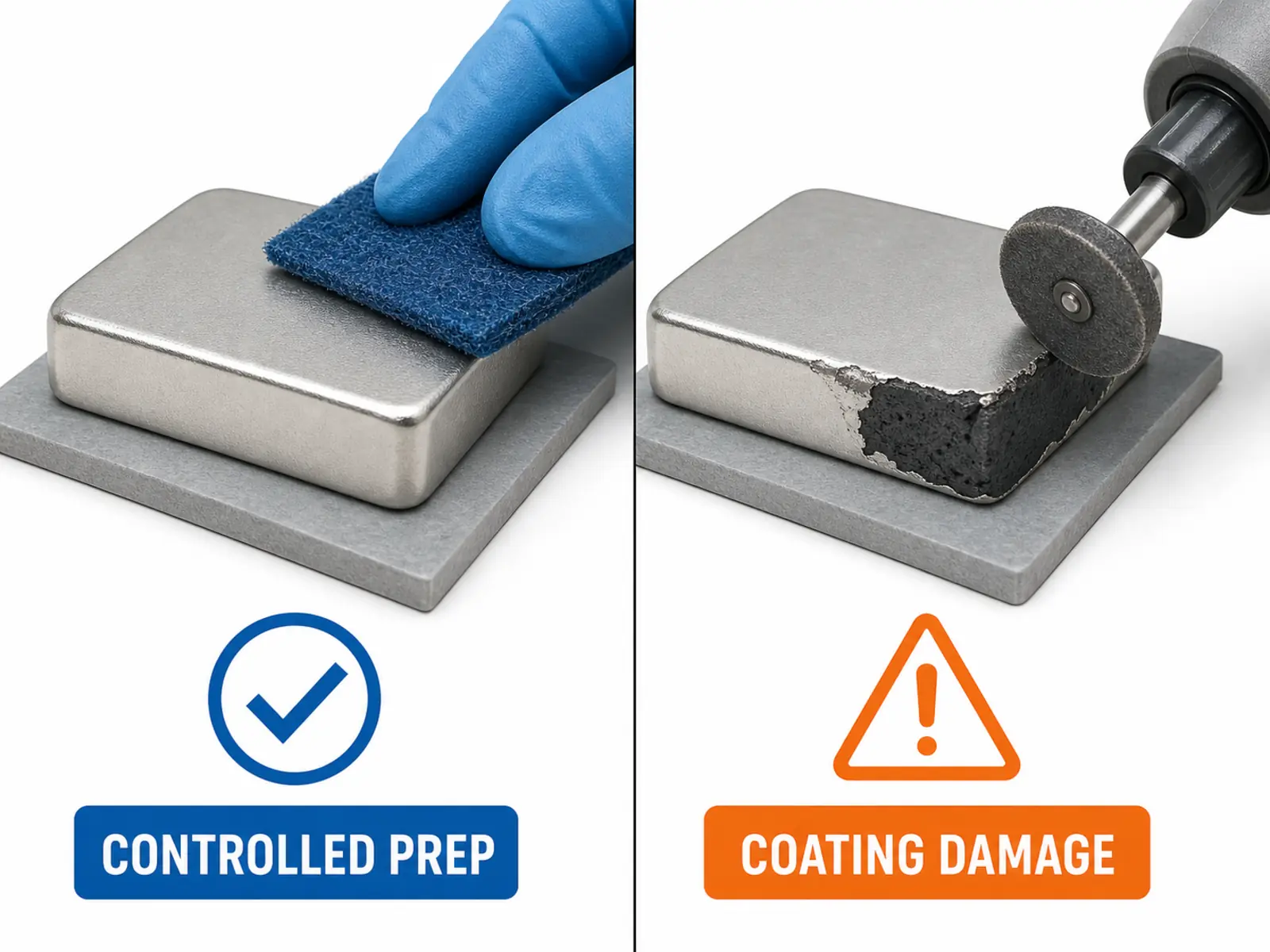

¿Hay que lijar un imán de neodimio antes de pegarlo?
No de forma automática.
El lijado solo debe utilizarse cuando las instrucciones del adhesivo seleccionado lo exijan o lo permitan, y siempre que el proceso sea compatible con el recubrimiento del imán. Un lijado agresivo puede dañar la superficie protectora.
No utilices un grado de abrasión universal, un tiempo de lijado, una presión o un porcentaje de superficie determinados. No lijes deliberadamente hasta atravesar el recubrimiento para dejar al descubierto otra capa, a menos que se haya revisado y aprobado un proceso adecuado para ese imán y ese sistema adhesivo concretos.
Si se aprueba la abrasión, las instrucciones de producción deben definir:
- Material abrasivo.
- Instrucciones procesales.
- La presión aplicada o los ajustes del equipo.
- Limpieza tras la abrasión.
- Inspección del recubrimiento.
- Criterios de aceptación.
Sin estos controles, el lijado manual puede dar lugar a resultados de producción irregulares.

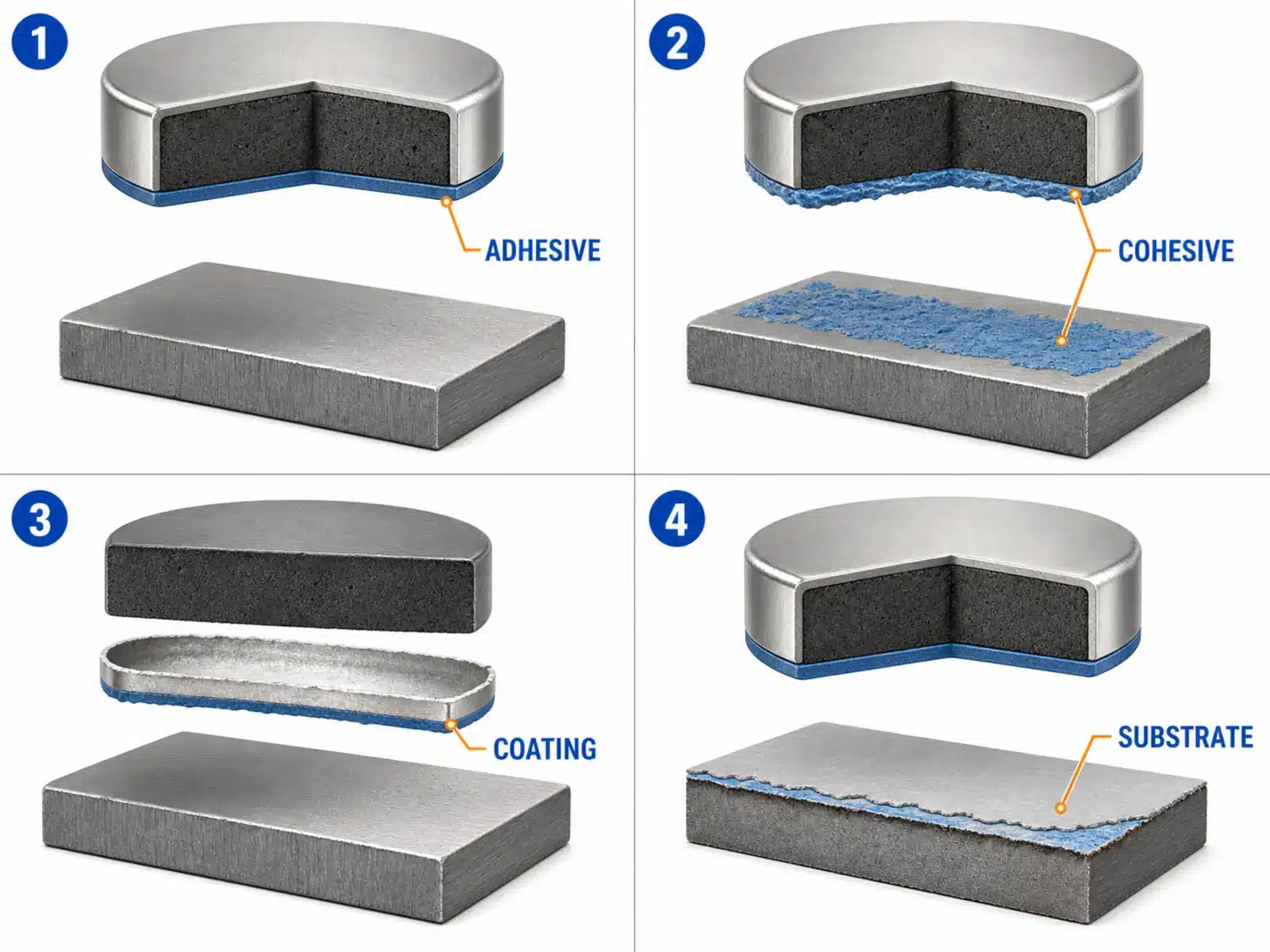

¿Por qué fallan los imanes pegados?
Inspecciona la superficie afectada antes de cambiar el adhesivo.
| Observación de fallos | Posibles causas que hay que investigar | Qué hay que comprobar |
|---|---|---|
| El adhesivo se despega fácilmente del imán | Contaminación, recubrimiento incompatible o preparación incompleta de la superficie | Identificación del recubrimiento, historial de limpieza, imprimación y compatibilidad del adhesivo |
| El adhesivo se desprende del componente con el que está unido | Contaminación o capa superficial frágil | Pintura, óxido, aditivos plásticos, aceite o agente desmoldeante |
| El adhesivo se desgarra por dentro | Carga excesiva, propiedades inadecuadas o curado incompleto | Dirección de la carga, superficie de adherencia, temperatura, proporción de la mezcla y registro del curado |
| Elevadores con recubrimiento magnético | Fallo en la interfaz del recubrimiento o daño en el recubrimiento | Estado del recubrimiento inicial, preparación de la superficie y exposición ambiental |
| La junta se abre por un extremo | Carga de pelado o de corte | Geometría de la articulación, rigidez, impacto y retención mecánica |
| El adhesivo sigue estando blando | Mezcla, condiciones de curado o almacenamiento de los materiales incorrectos | Proporción de mezcla, lote, almacenamiento, temperatura y tiempo de curado completo |
| La avería se produce tras la exposición al servicio | Humedad, productos químicos, ciclos, corrosión o fluencia | Condiciones ambientales y compatibilidad de los materiales |
| El imán se rompe, pero la unión se mantiene | Impacto, concentración de tensiones o material frágil sin apoyo | Geometría de la carcasa, manipulación durante el montaje y distribución de cargas en los bordes |
Anota el número de muestras defectuosas, la ubicación del fallo, las condiciones de curado, la exposición ambiental y la dirección de la carga. Estos detalles son más útiles que limitarse a indicar que “el pegamento ha fallado”.”
¿Cuándo no basta con el pegamento?
Se debe considerar la retención mecánica cuando el conjunto se enfrente a:
- Desprendimientos o impactos repetidos.
- Vibración intensa.
- Rotación.
- Ciclos térmicos o ambientales extremos.
- Superficies difíciles de controlar.
- Consecuencias relacionadas con la seguridad en caso de que el imán se separe.

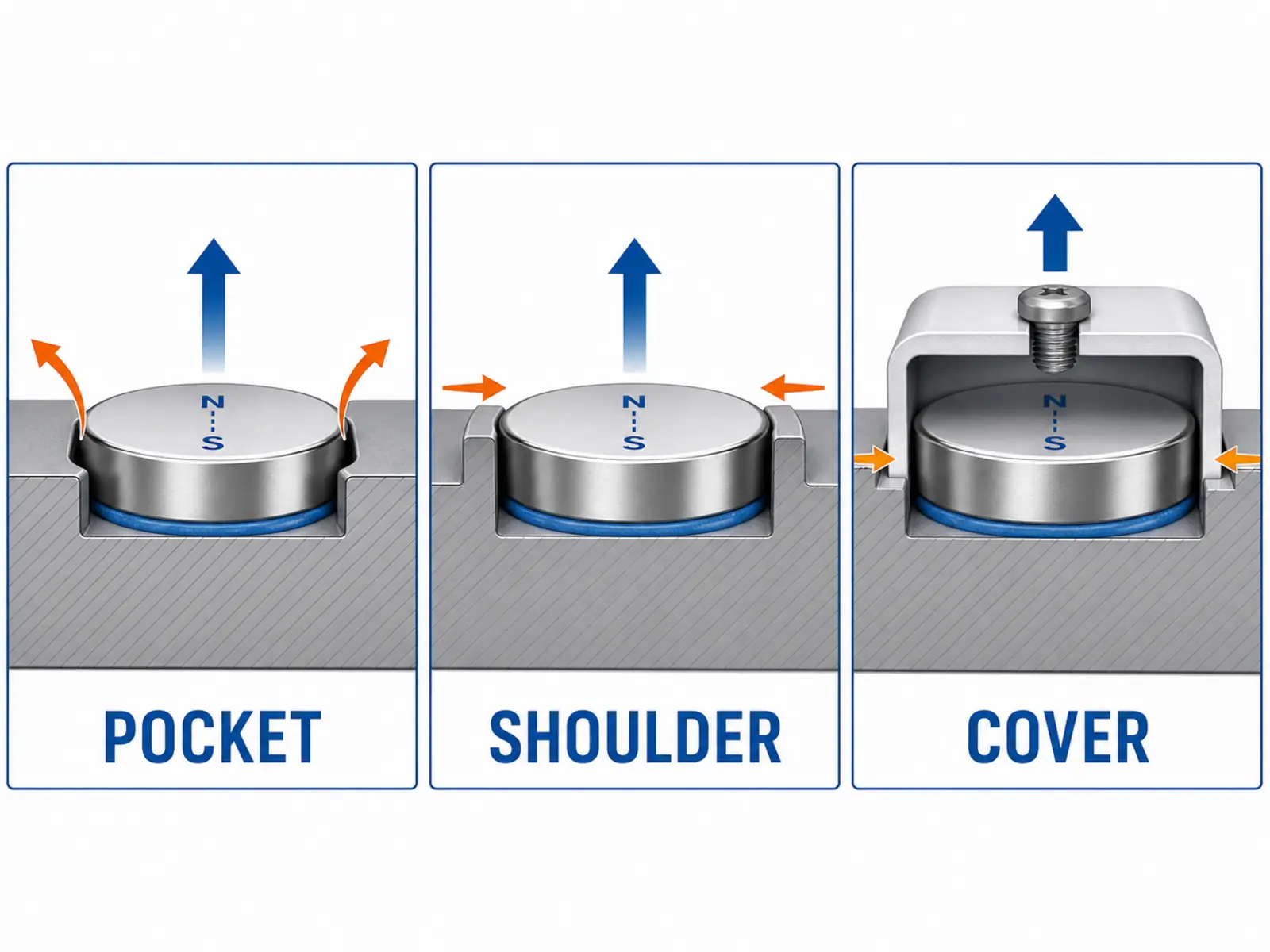

Entre las posibles opciones de diseño se incluyen un bolsillo, una correa para el hombro, una funda, una tapa de sujeción o una carcasa que limite el movimiento.
Se trata de opciones de diseño, no de soluciones universales. La geometría, el material, el espacio libre, la función magnética, el método de montaje y la tensión a la que se ve sometido el imán frágil deben analizarse en función de cada proyecto concreto.
Las directrices de diseño de juntas de 3M también muestran que la geometría puede redistribuir las cargas de fractura o desprendimiento concentradas y puede aportar un mayor soporte mecánico. Guía de diseño de uniones adhesivas de 3M

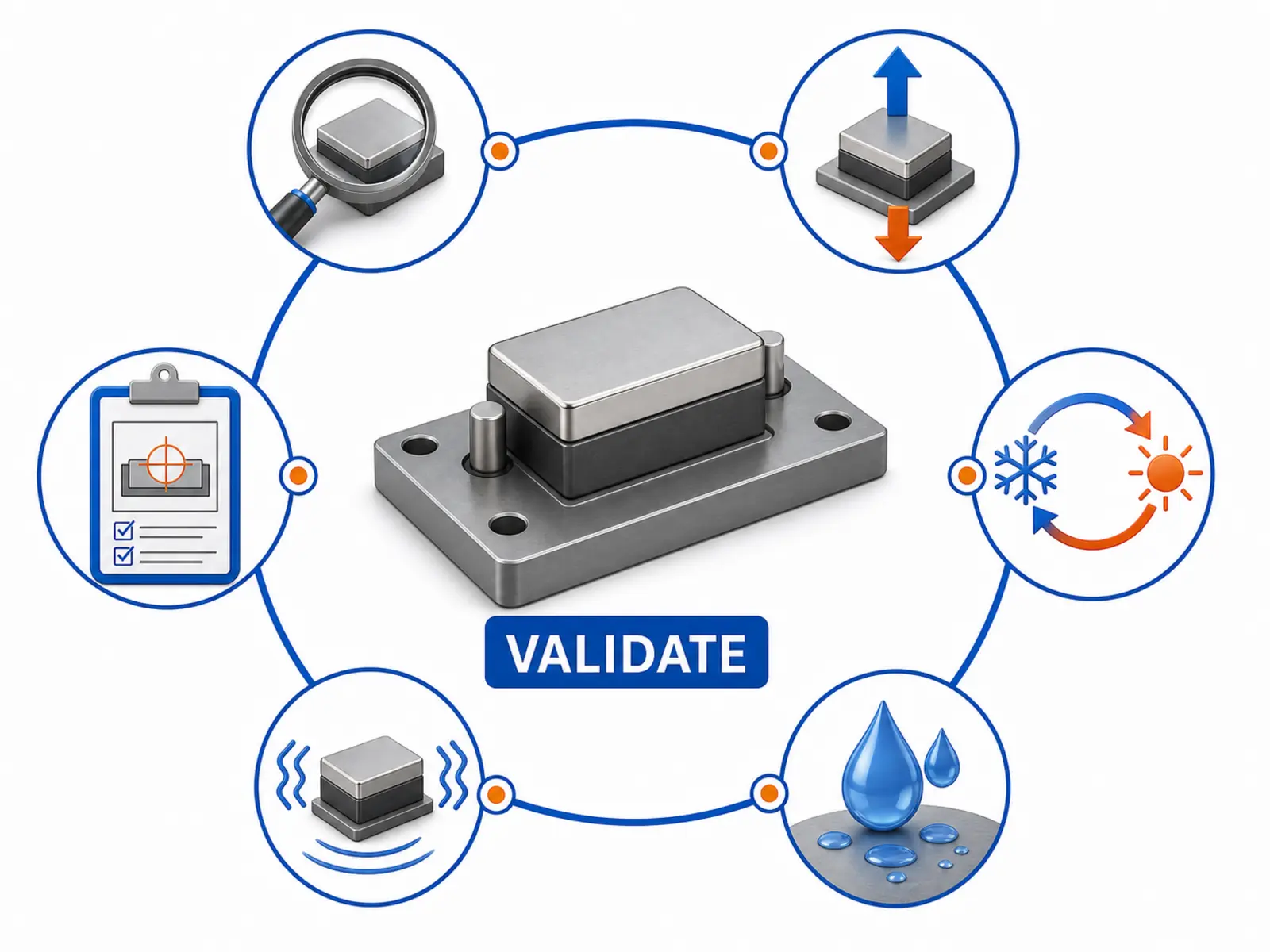

¿Cómo se debe validar el enlace antes de la producción?
Realiza pruebas con piezas de producción representativas, en lugar de basarte únicamente en una prueba de tracción manual o en un valor genérico de resistencia adhesiva.
| Datos de validación | Qué grabar |
|---|---|
| Imán | Calidad, recubrimiento, dimensiones, magnetización y condiciones de fabricación |
| Componente de apareamiento | Material, acabado superficial, limpieza y geometría |
| Adhesivo | Producto exacto, lote, condiciones de almacenamiento y método de aplicación |
| Proceso | Preparación de la superficie, cantidad, espacio, sujeción, tiempo de curado y temperatura |
| Muestras | Cantidad de la muestra y variación de la producción representadas |
| Carga | Dirección, velocidad, magnitud, duración, impacto, par o carga combinada |
| Medio ambiente | Temperatura, ciclos térmicos, humedad, agua y productos químicos |
| Resultados | Valor medido, desplazamiento, daños visibles y ubicación de la avería |
| Aceptación | Requisitos de aprobado/suspenso definidos por el proyecto y consecuencias del suspenso |
El proyecto debe definir la cantidad de la muestra, su acondicionamiento, el método de carga, el valor de aceptación y el factor de seguridad. Este artículo no ofrece valores de ensayo universales.
¿Qué información debes incluir en una solicitud de presupuesto para la unión magnética?
Enviar:
- Dibujo, dimensiones y forma del imán.
- Función magnética obligatoria.
- Grado magnético, si ya está seleccionado.
- Dirección de magnetización y disposición de los polos.
- Recubrimiento magnético.
- Material y acabado superficial de los componentes de acoplamiento.
- Superficie disponible para la fianza.
- Holgura adhesiva prevista y variación dimensional.
- Dirección de la carga mecánica.
- Se requiere un resultado relativo a la fuerza magnética, el campo magnético, el par, el posicionamiento, la detección o el acoplamiento.
- Temperaturas de montaje y funcionamiento.
- Exposición a la humedad, al agua, a sustancias químicas, a las vibraciones y a los golpes.
- Vida útil prevista.
- Consecuencias en caso de que el imán se separe.
- Si la unión se produce antes o después de la magnetización.
- Adhesivo, imprimación o activador propuesto, si ya se ha seleccionado.
- Cantidad de producción y tiempo de proceso previsto.
- Método de inspección y validación obligatorio.
- Necesidad de retención mecánica.
- Cantidad de prototipos.
OSENC puede revisar los planos y los requisitos de aplicación para imanes de neodimio personalizados, incluyendo la calidad, el recubrimiento, las dimensiones, la tolerancia, la dirección de magnetización y la estructura de montaje.
Esta revisión puede ayudar a identificar los riesgos relacionados con el ajuste, la polaridad, el recubrimiento y la disposición magnética antes de realizar las pruebas de muestra. No obstante, es necesario confirmar la selección del adhesivo, la idoneidad del proceso de unión y la validación de la unión para cada proyecto.
Preguntas frecuentes
¿Cuál es el mejor pegamento para imanes de neodimio?
Los productos epoxi y acrílicos estructurales son puntos de partida habituales para los ensamblajes permanentes, pero la mejor opción depende del recubrimiento, el sustrato, el espacio libre, la carga, el entorno y el proceso de curado.
¿El superpegamento puede fijar imanes de neodimio?
Puede contener piezas pequeñas y de ajuste preciso. Comprueba que el producto concreto cumpla los requisitos relativos a holgura, desprendimiento, resistencia a los impactos, humedad, temperatura y vida útil.
¿Se puede usar pegamento caliente sobre imanes?
No des por sentado que el pegamento caliente es adecuado. Comprueba su temperatura de aplicación, su comportamiento bajo carga a largo plazo, su resistencia a las condiciones ambientales y su compatibilidad con el tipo de imán y el recubrimiento seleccionados.
¿Hay que lijar un imán de neodimio antes de pegarlo?
Solo cuando las instrucciones del adhesivo lo permitan y se haya comprobado que el proceso de preparación es compatible con el recubrimiento. No lijes hasta atravesar la capa protectora.
¿Cuánto tiempo tarda en secarse el pegamento para imanes?
Siga las instrucciones de curado completo que figuran en la ficha técnica (TDS) del producto concreto. El tiempo de fijación o de manipulación no significa que la junta haya alcanzado el curado completo.
¿Por qué se despega un imán pegado?
Entre los aspectos que suelen investigarse se encuentran la contaminación, las superficies incompatibles, el curado incompleto, el fallo del recubrimiento, el espacio excesivo y la carga de desprendimiento.
¿El grosor del adhesivo reduce la fuerza magnética?
Esto puede ser relevante cuando la capa adhesiva altera un entrehierro funcional o un circuito magnético. El efecto depende de la geometría completa del conjunto y debe evaluarse para cada diseño concreto.
¿Debería usar pegamento líquido o un imán con adhesivo?
Los imanes con adhesivo en la parte posterior pueden facilitar su fijación a superficies planas adecuadas. Los adhesivos estructurales ofrecen diferentes opciones para uniones diseñadas, materiales, holguras y condiciones ambientales.
¿Necesitas ayuda para revisar el montaje de un imán a medida?
Envía a OSENC tu plano, la información sobre los materiales de acoplamiento, la dirección de la carga, el entorno de trabajo, los requisitos magnéticos y la cantidad de prototipos.
OSENC puede ayudar a revisar el tipo de imán, el recubrimiento, las dimensiones, la tolerancia, la dirección de magnetización y la estructura de montaje antes de la toma de muestras. En el caso de proyectos relacionados con el pegado, es necesario confirmar por separado el producto adhesivo, la responsabilidad del proceso y los requisitos de validación.
Ponte en contacto con OSENC para informarte sobre tu proyecto Magnet
Ben — OSENC
Ben cuenta con más de 10 años de experiencia en el sector de los imanes permanentes y trabaja en OSENC desde 2019. Se dedica principalmente a los imanes NdFeB a medida, los accesorios magnéticos y los conjuntos magnéticos.
Ayuda a los clientes a aclarar los requisitos relativos a los materiales, los recubrimientos, la magnetización, los ensayos y la producción, lo que reduce las dificultades de comunicación y las repeticiones innecesarias de muestras.
