Czym jest silnik bezrdzeniowy i jak działa

Silnik bezrdzeniowy to lekki, wysokowydajny silnik prądu stałego, w którym tradycyjny rdzeń żelazny zastąpiono wydrążonym, samonośnym uzwojeniem cewkowym, co zmniejsza bezwładność i eliminuje straty w żelazie. Taka konstrukcja zapewnia szybkie przyspieszanie, płynny obrót bez momentu zaczepowego oraz wysoką sprawność. Silniki bezrdzeniowe są powszechnie stosowane w robotyce, dronach, urządzeniach medycznych i aparaturze precyzyjnej. Doskonale sprawdzają się w zastosowaniach wymagających szybkiej reakcji, kompaktowych wymiarów oraz wysokiego stosunku mocy do masy.

Często otrzymujemy pytania dotyczące silników bezrdzeniowych, dlatego przygotowaliśmy artykuł wyjaśniający to zagadnienie. Przedstawiamy w nim, czym jest silnik bezrdzeniowy, jak działa i dlaczego znajduje zastosowanie w coraz większej liczbie branż.

Czym jest silnik bezrdzeniowy

Silnik bezrdzeniowy, znany również jako silnik z wirnikiem kubkowym. Jest to lekki, wysokowydajny silnik prądu stałego, w którym tradycyjny rdzeń żelazny zastąpiono wydrążonym, samonośnym uzwojeniem cewkowym, co zmniejsza bezwładność i eliminuje straty w żelazie. Taka konstrukcja zapewnia szybkie przyspieszanie, płynny obrót bez momentu zaczepowego oraz wysoką sprawność. Silniki bezrdzeniowe są powszechnie stosowane w robotyce, dronach, urządzeniach medycznych i aparaturze precyzyjnej. Doskonale sprawdzają się w zastosowaniach wymagających szybkiej reakcji, kompaktowych wymiarów oraz wysokiego stosunku mocy do masy.

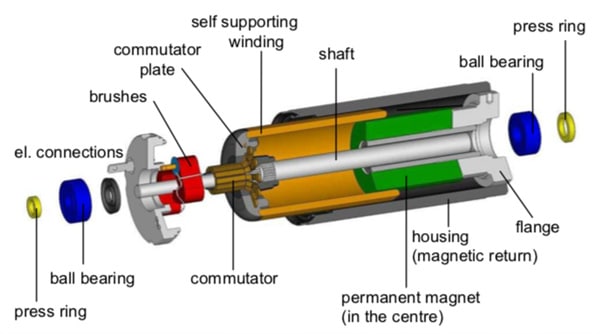

Podstawowa budowa

Dokument podstawowa budowa silnika bezrdzeniowego można podzielić na kilka kluczowych elementów:

1. Wirnik (twornik)
   • Wykonany z wydrążonego uzwojenia cewkowego w kształcie koszyka bez rdzenia żelaznego.
   • Bardzo lekkie i cienkie, co zmniejsza bezwładność i umożliwia szybką reakcję.
2. Magnesy trwałe
   • Zamocowane do obudowy stojana (obudowa zewnętrzna).
   • Wytwarzają pole magnetyczne oddziałujące z uzwojeniem wirnika.
3. Komutator i szczotki
   • Doprowadzają prąd do cewki wirnika.
   • Często są wykonane z metali szlachetnych (np. ze srebra lub stopu złota), aby zapewnić niską rezystancję i długą żywotność.
4. Wał i łożyska
   • Wał silnika przebiega przez jego środek i jest podparty precyzyjnymi łożyskami, które zapewniają płynny obrót.

Zasada działania silnika bezrdzeniowego

👉 W skrócie: silnik bezrdzeniowy działa dzięki przepływowi prądu przez lekkie uzwojenie bez żelaznego rdzenia, które oddziałuje ze stałym polem magnetycznym stojana, wytwarzając ciągły moment obrotowy i zapewniając wysoką sprawność, szybkie przyspieszanie i płynny ruch.

• Przepływ prądu w wirnikuGdy prąd stały przepływa przez wydrążone uzwojenie “koszykowe”, wokół wirnika powstaje pole magnetyczne.
• Działanie siły LorentzaPole magnetyczne wirnika oddziałuje z pole magnesu trwałego zamocowane w stojanie. Zgodnie z prawem siły Lorentza, na przewodniki działa siła, wytwarzając moment obrotowy wprawiający wirnik w ruch obrotowy.
• KomutacjaPodczas obrotu wirnika komutator i szczotki automatycznie przełączają kierunek przepływu prądu w uzwojeniach. Zapewnia to ciągłość momentu obrotowego i płynne obracanie się wirnika.
• Zalety konstrukcji bez rdzenia żelaznegoPonieważ wirnik nie zawiera żelaza, nie występują moment zaczepowy ani straty od prądów wirowych, co przekłada się na płynną pracę, wysoką sprawność i szybką reakcję.

Zastosowania silników bezrdzeniowych

🤖 Robotyka

• Najważniejsze zalety: Niska bezwładność + szybka reakcja
• Korzyści:
  • Wyjątkowo szybkie przyspieszanie i hamowanie na potrzeby dynamicznego sterowania ruchem.
  • Płynne oddawanie momentu obrotowego bez momentu zaczepowego, zapewniające stabilny ruch przegubów.
  • Wysoka dokładność pozycjonowania, idealna do realizacji złożonych trajektorii.
• Typowe zastosowania: Ramiona robotyczne, roboty chirurgiczne, silniki napędowe UAV.

---

✈️ Przemysł lotniczy i kosmiczny

• Najważniejsze zalety: Niska masa + wysoka sprawność + wysoka niezawodność
• Korzyści:
  • Wysoka gęstość mocy, zapewniająca dużą moc wyjściową przy rygorystycznych ograniczeniach masy.
  • Niewielkie wydzielanie ciepła i niskie zużycie energii, wydłużające czas pracy akumulatora.
  • Stabilne parametry pracy nawet w warunkach skrajnych temperatur i drgań.
• Typowe zastosowania: Napęd UAV, elementy wykonawcze układów sterowania orientacją satelitów, układy pomocnicze samolotów elektrycznych.

---

🏥 Urządzenia medyczne

• Najważniejsze zalety: Niski poziom hałasu + płynna praca + wysoka precyzja
• Korzyści:
  • Cicha i bezwibracyjna praca, idealna w środowisku medycznym.
  • Precyzyjne i niezawodne sterowanie ruchem zapewniające bezpieczne podawanie leków lub obsługę narzędzi chirurgicznych.
  • Kompaktowe wymiary, odpowiednie do urządzeń przenośnych lub implantowanych.
• Typowe zastosowania: Pompy infuzyjne, pompy wspomagania pracy serca, roboty chirurgiczne, platformy do obrazowania medycznego.

---

🏭 Automatyzacja przemysłowa

• Najważniejsze zalety: Szybka reakcja + precyzyjne sterowanie
• Korzyści:
  • Zwiększa szybkość produkcji i efektywność automatyzacji.
  • Odpowiednie do produkcji wymagającej wysokiej precyzji i obróbki z dokładnością do mikrometrów.
  • Energooszczędna praca ograniczająca koszty energii w zakładzie produkcyjnym.
• Typowe zastosowania: Wrzeciona obrabiarek CNC, przenośniki, systemy dozujące, zautomatyzowane linie montażowe.

---

🏠 Urządzenia gospodarstwa domowego

• Najważniejsze zalety: Kompaktowa konstrukcja + niski poziom hałasu
• Korzyści:
  • Umożliwia tworzenie mniejszych i bardziej przenośnych produktów.
  • Cicha praca zwiększa komfort użytkowania.
  • Wysoka sprawność wydłuża czas pracy baterii w urządzeniach przenośnych.
• Typowe zastosowania: Elektryczne szczoteczki do zębów, golarki, młynki do kawy, inteligentne odkurzacze.

---

🚗 Motoryzacja

• Najważniejsze zalety: Duża szybkość reakcji + trwałość
• Korzyści:
  • Zapewnia precyzyjne i szybkie sterowanie podzespołami elektrycznymi w pojazdach.
  • Wytrzymuje wysokie temperatury, drgania i długotrwałą pracę.
  • Kompaktowa i lekka konstrukcja pomaga zmniejszyć masę pojazdu.
• Typowe zastosowania: Pompy wtrysku paliwa, regulatory reflektorów, fotele z elektryczną regulacją, układy sterowania lusterkami.

---

🎯 Przyrządy precyzyjne

• Najważniejsze zalety: Brak momentu zaczepowego + płynny obrót
• Korzyści:
  • Zapewnia niezwykle wysoką dokładność i stabilność.
  • Niski poziom hałasu i minimalne zakłócenia elektromagnetyczne sprawiają, że idealnie nadaje się do czułych systemów pomiarowych.
  • Niewielkie gabaryty umożliwiają integrację w kompaktowych urządzeniach precyzyjnych.
• Typowe zastosowania: autofokus/zoom w aparatach, mechanizmy zegarków, naukowe przyrządy pomiarowe.

Cechy silnika bezrdzeniowego

🔹 Kompaktowa konstrukcja

Silniki bezrdzeniowe nie mają tradycyjnego żelaznego rdzenia i wykorzystują konstrukcję z samonośną cewką. Dzięki temu są mniejsze i bardziej kompaktowe, a jednocześnie zapewniają wysoką moc wyjściową. Kompaktowa konstrukcja doskonale sprawdza się w urządzeniach, w których dostępna przestrzeń jest ograniczona, takich jak drony, sprzęt medyczny i przyrządy precyzyjne.

🔹 Niewielka masa

Brak żelaznego rdzenia sprawia, że silniki bezrdzeniowe są znacznie lżejsze od silników tradycyjnych. Mniejsza masa nie tylko zwiększa sprawność, lecz także ułatwia przenoszenie, dlatego silniki te są preferowanym rozwiązaniem w lotnictwie i kosmonautyce, robotyce oraz urządzeniach ręcznych.

🔹 Wysoka prędkość obrotowa i sprawność

Brak strat w żelazie pozwala silnikom bezrdzeniowym osiągać bardzo wysokie prędkości obrotowe przy doskonałej sprawności. Szybko reagują na sygnały sterujące, dzięki czemu doskonale sprawdzają się w wymagających zastosowaniach, takich jak ramiona robotyczne, drony i podzespoły samochodowe.

🔹 Niski poziom hałasu

Płynna charakterystyka układu elektromagnetycznego ogranicza moment zaczepowy i drgania, zapewniając cichszą pracę. Dzięki temu silniki te nadają się do urządzeń medycznych, przyrządów precyzyjnych i sprzętu gospodarstwa domowego, w których cicha praca ma kluczowe znaczenie.

🔹 Stabilna praca

Brak momentu zaczepowego sprawia, że silniki bezrdzeniowe zapewniają płynne i stabilne obroty nawet przy niskich prędkościach. Stabilność ta umożliwia precyzyjne sterowanie i pozycjonowanie, zwłaszcza w robotyce, automatyce i przyrządach optycznych.

🔹 Wysoka niezawodność

Uproszczona konstrukcja, mniejsze straty magnetyczne i ograniczone nagrzewanie zwiększają niezawodność. Silniki bezrdzeniowe mogą pracować stabilnie w wymagających warunkach, dzięki czemu nadają się do systemów lotniczych, kosmicznych i samochodowych.

🔹 Długa żywotność

Mniejsze zużycie podzespołów, niższe obciążenia mechaniczne i skuteczne odprowadzanie ciepła sprawiają, że silniki bezrdzeniowe zazwyczaj mają dłuższą żywotność niż silniki tradycyjne. Taka trwałość ogranicza potrzeby konserwacyjne i zapewnia lepsze parametry eksploatacyjne w długim okresie.

Klasyfikacja silników bezrdzeniowych

1. Szczotkowe bezrdzeniowe silniki prądu stałego

• Zastosowanie komutator i szczotki do przełączania prądu w uzwojeniu wirnika.
• Proste, kompaktowe i powszechnie stosowane w zabawkach, urządzeniach medycznych i małych urządzeniach elektronicznych.
• Zalety: mała bezwładność, płynna praca, niski koszt.
• Ograniczenie: zużycie szczotek skraca żywotność.

2. Bezszczotkowe bezrdzeniowe silniki prądu stałego (BLDC)

• Zastosowanie komutację elektroniczną zamiast szczotek.
• Wirnik stanowi uzwojenie bezrdzeniowe lub magnesy trwałe, a stojan zawiera cewki.
• Dłuższa żywotność, wyższa sprawność i mniejsze wymagania konserwacyjne.
• Powszechnie stosowane w dronach, robotyce, lotnictwie i kosmonautyce oraz urządzeniach precyzyjnych.

3. Bezrdzeniowe serwosilniki

• Zaprojektowane specjalnie do precyzyjnego sterowania położeniem, prędkością lub momentem obrotowym.
• Zintegrowane z enkoderami lub układami sprzężenia zwrotnego.
• Stosowane w przegubach robotów, obrabiarkach CNC i robotach medycznych.

4. Bezrdzeniowe silniki krokowe

• Działają w dyskretnych krokach w celu dokładnego pozycjonowania.
• Konstrukcja bezrdzeniowa zmniejsza bezwładność, umożliwiając bardzo szybką reakcję.
• Stosowane w drukarkach 3D, układach ustawiania ostrości w aparatach fotograficznych i urządzeniach optycznych.

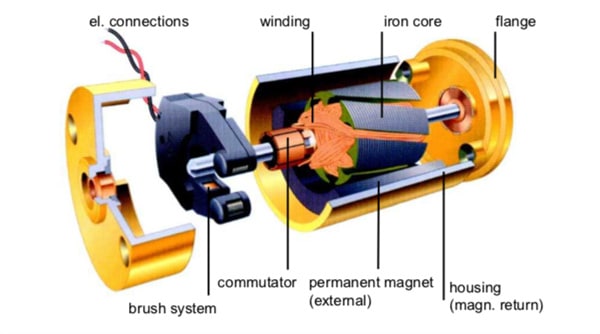

Bezrdzeniowy silnik prądu stałego a tradycyjny silnik prądu stałego

Bezrdzeniowy silnik prądu stałego zapewnia szybszą reakcję, wyższą sprawność i płynniejszy ruch, ale jest droższy i mniej trwały (w wersjach szczotkowych). Tradycyjny silnik prądu stałego jest bardziej wytrzymały i ekonomiczny, lecz cięższy i reaguje wolniej.

⚙️ 1. Konstrukcja wirnika

• Silnik bezrdzeniowy: wirnik ma postać pustej w środku cewki koszykowej bez rdzenia żelaznego.
• Tradycyjny silnik prądu stałego: wirnik ma pakiet blach żelaznych z uzwojeniami miedzianymi.

⚡ 2. Bezwładność i szybkość reakcji

• Silnik bezrdzeniowy: Bardzo mała bezwładność, umożliwiająca szybkie przyspieszanie i hamowanie.
• Tradycyjny silnik prądu stałego: Większa bezwładność ze względu na ciężki rdzeń żelazny powoduje wolniejszą reakcję.

🔄 3. Charakterystyka momentu obrotowego

• Silnik bezrdzeniowy: Płynny moment obrotowy, brak momentu zaczepowego (brak efektu ząbkowania magnetycznego).
• Tradycyjny silnik prądu stałego: Występuje moment zaczepowy, szczególnie przy niskich prędkościach obrotowych.

🔋 4. Sprawność i wydzielanie ciepła

• Silnik bezrdzeniowy: Wysoka sprawność; bez strat w żelazie (prądy wirowe/histereza).
• Tradycyjny silnik prądu stałego: Niższa sprawność ze względu na straty w żelazie i narastanie temperatury.

🛠️ 5. Rozmiar i masa

• Silnik bezrdzeniowy: Niska masa i kompaktowe wymiary, idealny do urządzeń przenośnych lub o ograniczonej przestrzeni.
• Tradycyjny silnik prądu stałego: Cięższy i większy gabarytowo.

🧩 6. Trwałość i koszt

• Silnik bezrdzeniowy: Szczotki (w wersji szczotkowej) szybko się zużywają; zwykle droższy.
• Tradycyjny silnik prądu stałego: Bardziej wytrzymały i tańszy, z dłuższą żywotnością szczotek w wielu przypadkach.

📌 7. Zastosowania

• Silnik bezrdzeniowy: Robotyka, drony, urządzenia medyczne, aparaty fotograficzne, lotnictwo i kosmonautyka — tam, gdzie kluczowe są precyzja, szybkość i niska masa.
• Tradycyjny silnik prądu stałego: Wentylatory, pompy, przenośniki, maszyny przemysłowe — tam, gdzie liczą się trwałość i efektywność kosztowa.
