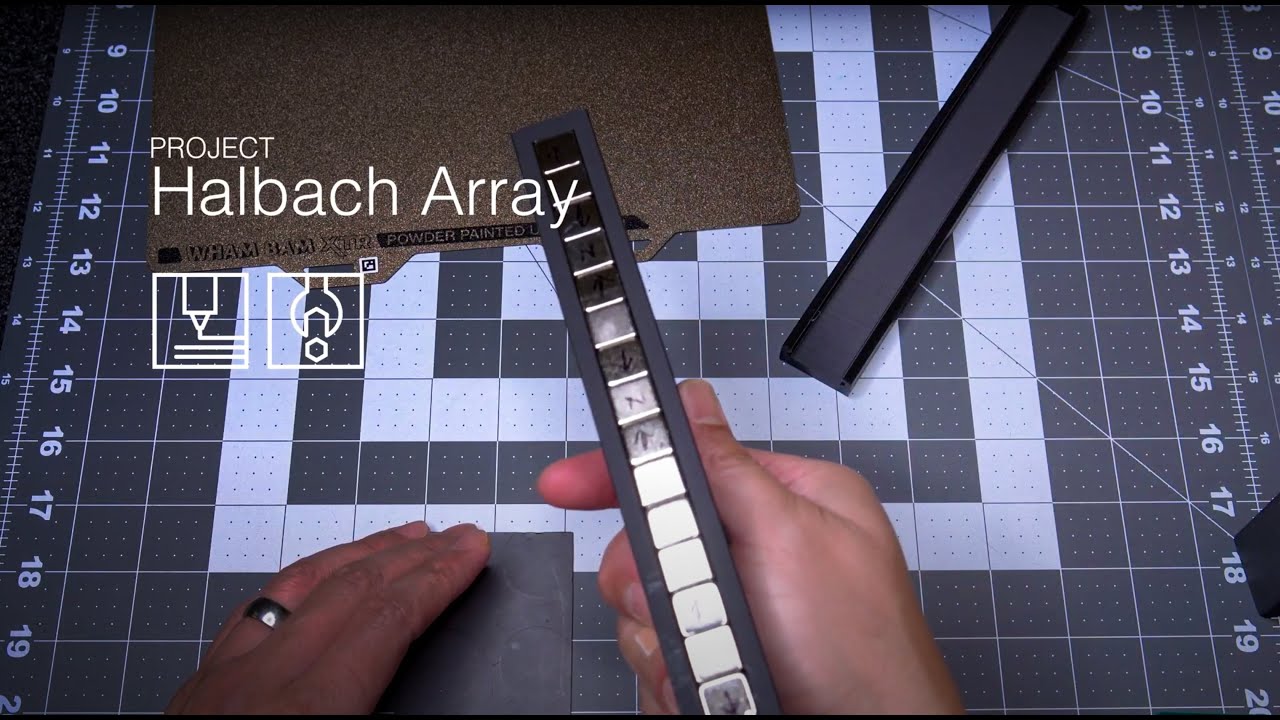

Les réseaux Halbach sont des dispositions spéciales d'aimants qui concentrent presque toute la force magnétique d'un côté, laissant l'autre côté pratiquement exempt de champ magnétique. Je trouve cette conception fascinante, car elle résout des problèmes concrets dans l'industrie. Grâce à Halbach, les fabricants obtiennent un champ magnétique plus puissant là où ils en ont besoin, réduisent le gaspillage d'énergie et rendent les machines plus légères et plus compactes. Consultez le tableau ci-dessous pour découvrir pourquoi les réseaux Halbach sont plus performants que les aimants classiques dans les applications industrielles :

Bénéfice	Description
Champ magnétique plus puissant d'un côté	Flux jusqu'à 30% plus élevé, aucune fuite de champ arrière
Amélioration du rendement des moteurs	Augmente le couple, réduit la perte de puissance
Réduction des interférences magnétiques	Réduit au minimum les flux parasites, protège les composants électroniques
Conception compacte et légère	Obtenir le même effet avec moins de matériau

🔍 D'après mon expérience, les matrices Halbach sont importantes car elles rendent les appareils plus intelligents, plus petits et plus puissants.

Principe du réseau Halbach

Qu'est-ce qu'un réseau Halbach ?

Lorsque j'ai découvert les réseaux Halbach, j'ai été impressionné par leur conception ingénieuse. Un réseau Halbach est un agencement spécial d'aimants permanents qui crée un champ magnétique puissant d'un côté et pratiquement aucun champ de l'autre. Cet effet unique provient de l'orientation de chaque aimant. Au lieu d'être tous orientés dans la même direction, les aimants suivent un schéma rotatif. Ce schéma renforce le champ d'un côté et l'annule de l'autre. J'observe souvent ce phénomène dans les configurations planes de type Halbach, où les aimants sont disposés à plat en ligne ou en grille.

Fait amusant : Les ingénieurs peuvent obtenir un flux magnétique jusqu'à 30% plus élevé du côté actif par rapport aux configurations magnétiques classiques. C'est très important pour les industries qui ont besoin d'une force de champ magnétique élevée sans encombrement supplémentaire.

Osenc utilise ce principe pour concevoir des aimants en néodyme destinés à des applications avancées. Leurs solutions à réseau Halbach plan permettent aux entreprises de tirer le meilleur parti de chaque aimant.

Focalisation du champ magnétique

Je trouve fascinante la manière dont les réseaux Halbach concentrent leur champ magnétique. Voici comment cela fonctionne :

• Les aimants d'un réseau Halbach renforcent mutuellement leurs moments magnétiques d'un côté.
• Du côté opposé, les moments magnétiques s'annulent, ne laissant pratiquement aucun champ.
• Cette configuration crée un champ puissant et dirigé là où vous en avez le plus besoin.

Si vous observez un réseau Halbach plan, vous remarquerez que les lignes de champ se regroupent d'un côté et s'estompent de l'autre. Ce champ concentré est idéal pour les appareils qui nécessitent une force magnétique élevée dans une direction spécifique, comme les moteurs ou les capteurs.

Fonctionnalité	Réseau Halbach	Aimant traditionnel
Directivité du champ	Unilatéral, ciblé	Les deux côtés, uniformes
Intensité du champ	Haut d'un côté	Modéré, des deux côtés
Efficacité énergétique	Très efficace	Moins efficace

J'utilise des réseaux Halbach dans les projets où je souhaite éviter les champs parasites et optimiser les performances. La conception plane du réseau Halbach permet d'intégrer facilement des aimants puissants dans des espaces restreints.

Aucune alimentation électrique nécessaire

Ce que j'apprécie particulièrement dans les réseaux Halbach, c'est leur simplicité. Les réseaux Halbach ne nécessitent aucune alimentation externe pour maintenir leur champ magnétique. Ils utilisent des aimants permanents, ce qui permet au champ magnétique de rester puissant et stable sans électricité, refroidissement ni entretien. Cela représente un avantage considérable par rapport aux électroaimants, qui nécessitent un apport constant en énergie.

J'ai vu les aimants à réseau Halbach plan d'Osenc fonctionner parfaitement dans des systèmes qui tournent 24 heures sur 24, 7 jours sur 7. Leur fiabilité et leur faible entretien en font un choix de premier ordre pour les ingénieurs industriels.

💡 Conseil : Si vous souhaitez obtenir un champ magnétique puissant sans vous soucier des factures d'électricité ou des pannes, optez pour un réseau Halbach.

Contexte historique

Lorsque j'ai commencé à m'intéresser aux réseaux Halbach, j'ai voulu savoir d'où ils venaient et qui les avait inventés. L'histoire remonte à la fin du XXe siècle. Le physicien Klaus Halbach a mis au point le réseau Halbach. alors qu'il travaillait sur des accélérateurs de particules avancés. Il remarqua qu'en disposant des aimants selon un schéma particulier, il était possible de créer un champ magnétique beaucoup plus puissant d'un côté. Cette découverte changea la façon dont les ingénieurs concevaient les aimants.

Je trouve fascinant que les travaux de Halbach ne soient pas restés confinés au laboratoire. Ils ont rapidement trouvé leur place dans la technologie du monde réel. Voici un bref aperçu de leurs origines :

• Klaus Halbach a créé le réseau Halbach lors de ses recherches au Lawrence Berkeley National Laboratory.
• Les premières utilisations importantes sont apparues dans trains à sustentation magnétique (maglev). Ces trains flottent au-dessus des rails grâce à de puissants champs magnétiques qui réduisent les frottements et permettent des déplacements ultra-rapides.
• Les ingénieurs ont également utilisé les réseaux Halbach dans roulements magnétiques. Ces roulements soutiennent les pièces mobiles sans contact physique, ce qui permet aux machines de fonctionner plus facilement et de durer plus longtemps.

Le saviez-vous ? Le champ focalisé d'un réseau Halbach peut atteindre jusqu'à 30% plus résistant que les configurations magnétiques traditionnelles. C'est pourquoi les industries ont si rapidement adopté cette innovation.

Je me souviens avoir lu des articles sur les trains à sustentation magnétique dans des magazines scientifiques. L'idée de trains glissant silencieusement à grande vitesse semblait relever de la science-fiction. Les réseaux Halbach ont rendu cela possible en concentrant la force magnétique exactement là où elle était nécessaire. Cette efficacité a aidé les ingénieurs à construire des systèmes de transport plus légers, plus rapides et plus fiables.

Osenc s'est appuyé sur cet héritage pour concevoir des aimants en néodyme qui utilisent les principes de Halbach. J'ai vu les aimants d'Osenc dans des moteurs et des capteurs avancés, où le champ unilatéral offre un réel gain de performance. Leur équipe d'ingénieurs se réfère souvent aux recherches originales de Halbach lors du développement de nouveaux produits.

Voyons pourquoi l'invention de Halbach est importante aujourd'hui :

Innovation	Impact sur l'industrie	Exemple d'utilisation
Champ unilatéral	Réduit le gaspillage d'énergie	trains à sustentation magnétique
Flux plus puissant	Augmente l'efficacité des machines	Roulements magnétiques
Conception compacte	Gain d'espace et de poids	Moteurs électriques

Je pense que les travaux de Klaus Halbach montrent comment une idée ingénieuse peut transformer des secteurs entiers. Sa conception de réseau continue d'inspirer les ingénieurs et les entreprises comme Osenc à repousser les limites des possibilités offertes par les aimants. 🚄🔬

Structure des réseaux Halbach

Orientation des aimants

Lorsque j'ai commencé à travailler avec les réseaux Halbach, j'ai réalisé que la disposition des aimants faisait toute la différence. L'orientation de chaque aimant dans un réseau Halbach suit un schéma spécifique. Ce schéma renforce le champ magnétique d'un côté et l'annule de l'autre. Voici comment fonctionnent les différentes orientations :

1. Réseau linéaire de Halbach: Les aimants s'alignent en rangée. Chaque aimant pivote légèrement par rapport au précédent. Cela crée un champ puissant d'un côté et presque aucun de l'autre.
2. Réseau cylindrique de Halbach: Les aimants forment un cercle. Le champ est concentré à l'intérieur du cylindre, ce qui le rend idéal pour les moteurs et les équipements scientifiques.
3. Réseau rotatif de Halbach: Les aimants sont disposés en cercle et peuvent tourner. Cela vous permet de contrôler la direction et la force du champ.
4. Réseau hybride Halbach: Combine différentes formes ou motifs. Vous obtenez des effets de champ plus complexes pour des utilisations spéciales.

Conseil : Une orientation adéquate peut augmenter la force du champ jusqu'à 301 TP3T par rapport aux configurations magnétiques classiques. C'est une grande avancée pour les ingénieurs !

Géométrie du terrain

Je trouve la géométrie des réseaux Halbach fascinante. La disposition des aimants détermine la forme du champ magnétique. Dans un réseau Halbach linéaire, les lignes de champ se regroupent d'un seul côté. Dans une configuration cylindrique, le champ est piégé à l'intérieur du cylindre. Ce champ concentré permet d'utiliser moins de matière tout en obtenant un effet puissant.

Voici un tableau rapide qui montre comment la géométrie modifie le champ :

Type de tableau	Emplacement sur le terrain	Meilleur cas d'utilisation
Linéaire	Un côté	Capteurs, convoyeurs
Cylindrique	Cylindre intérieur	Moteurs, appareils d'IRM
Rotation	Réglable	Coupleurs magnétiques

J'utilise souvent des aimants néodyme Osenc dans ces conceptions. Leurs formes précises facilitent la construction de réseaux à la géométrie parfaite.

Comparaison avec les aimants traditionnels

Quand je compare les réseaux Halbach aux aimants traditionnels, la différence est flagrante. Les aimants traditionnels émettent leur champ dans toutes les directions. Les réseaux Halbach concentrent le champ là où vous le souhaitez. Cela signifie des champs plus puissants et plus uniformes, et moins d'énergie gaspillée.

• Les réseaux Halbach offrent une meilleure uniformité de champ et une intensité moyenne de champ plus élevée, en particulier dans les applications industrielles difficiles.
• Les ingénieurs utilisent l'analyse par éléments finis pour démontrer que les machines Halbach peuvent fournir un couple beaucoup plus élevé que les machines classiques. C'est idéal pour les applications nécessitant un couple élevé à faible vitesse.
• Des tests en conditions réelles montrent que les réseaux Halbach permettent d'éviter la démagnétisation et de maintenir un champ magnétique puissant et uniforme.

🚀 Remarque : Je recommande toujours les réseaux Halbach pour les projets qui nécessitent des champs puissants et concentrés ainsi qu'une efficacité maximale.

J'ai constaté que les aimants Osenc surpassaient les options standard dans de nombreuses applications. Leur qualité et leur conception permettent de tirer facilement le meilleur parti de chaque réseau Halbach.

Types de réseaux Halbach

Réseaux linéaires de Halbach

Structure et domaine

Lorsque je travaille avec des réseaux linéaires Halbach, je remarque leur structure ingénieuse. Les aimants sont alignés en rangée, chacun étant légèrement décalé par rapport au précédent. Cette configuration crée un champ magnétique puissant et uniforme d'un côté, tandis que l'autre côté reste pratiquement exempt de champ. Je trouve cette conception particulièrement utile lorsque j'ai besoin d'un champ puissant dans une direction spécifique.

Caractéristique	Description
Champ magnétique puissant et uniforme	Génère un champ magnétique puissant et constant tout en réduisant le champ du côté opposé.
Efficacité dans les applications	Utilisé dans les moteurs linéaires et les systèmes à lévitation magnétique, améliorant les performances grâce aux rapports de flottabilité-résistance.
Avantage en matière de conception	Optimise la puissance du champ magnétique avec une utilisation minimale d'aimants, garantissant ainsi la sécurité des passagers.

Réponse directe : Les réseaux linéaires Halbach créent un champ magnétique concentré, ce qui les rend idéaux pour les applications qui exigent précision et puissance.

Utilisations industrielles

Je vois des réseaux linéaires Halbach utilisés dans de nombreuses industries. Ils alimentent des moteurs linéaires qui déplacent des objets de manière fluide et efficace. Les trains à sustentation magnétique s'appuient sur ces réseaux pour flotter au-dessus des rails, réduisant ainsi les frottements et augmentant la vitesse. Je les trouve également dans les systèmes de convoyage et les capteurs avancés.

• 🚄 Transport par train à sustentation magnétique
• 🏭 Automatisation industrielle
• ⚡ Actionneurs linéaires

Fournitures Osenc aimants en néodyme pour ces tableaux, aidant les ingénieurs à atteindre jusqu'à 30% flux plus élevé que les modèles standard.

Réseaux circulaires et cylindriques

Cylindres Halbach

J'utilise souvent des réseaux Halbach circulaires et cylindriques lorsque j'ai besoin d'un champ puissant et uniforme à l'intérieur d'un anneau ou d'un cylindre. Les réseaux circulaires concentrent le champ magnétique sur le diamètre intérieur, tandis que les réseaux cylindriques fournissent un champ uniforme à l'intérieur du cylindre et un champ faible à l'extérieur. Cette différence est importante dans de nombreux projets.

• Les réseaux circulaires créent une densité et une uniformité élevées à l'intérieur de la structure.
• Les réseaux cylindriques fournissent un champ puissant et uniforme à l'intérieur de la cavité.

Conceptions multipolaires

Les conceptions multipolaires me permettent d'adapter le champ magnétique à des tâches spécifiques. Les réseaux circulaires fonctionnent bien dans les dispositifs électromécaniques rotatifs. Les réseaux cylindriques sont particulièrement efficaces dans les moteurs électriques et les équipements d'imagerie médicale, où un champ uniforme est essentiel.

• Réseaux circulaires : parfaits pour les rotors et les coupleurs magnétiques.
• Réseaux cylindriques : parfaits pour les moteurs et les appareils IRM.

Segmentation et uniformité

Je porte une attention particulière à la segmentation et à l'uniformité. En divisant le réseau en segments plus petits, je peux affiner le champ et améliorer les performances. L'uniformité garantit le bon fonctionnement et la sécurité des appareils.

Réponse directe : Les réseaux Halbach circulaires et cylindriques fournissent des champs puissants et uniformes à l'intérieur de leur structure, ce qui les rend indispensables pour les moteurs, l'imagerie et le contrôle des particules.

L'équipe d'ingénieurs d'Osenc m'aide à concevoir des réseaux segmentés pour une uniformité et une fiabilité maximales sur le terrain.

Réseaux multipolaires personnalisés

Les réseaux multipolaires Halbach personnalisés ouvrent de nouvelles possibilités. Je les utilise lorsque les modèles standard ne conviennent pas à la tâche. Ces réseaux peuvent avoir plusieurs pôles, des formes uniques ou des modèles de magnétisation spéciaux.

Type de réseau Halbach	Applications
Réseaux circulaires Halbach (OD)	Utilisé dans les rotors des moteurs à courant continu sans balais, les coupleurs magnétiques, la production d'électricité.
Réseaux circulaires Halbach (ID)	Constraindre le plasma, diriger, trier et accélérer les particules chargées en mouvement, leur communiquer des oscillations.
Aimant annulaire à réseau Halbach	Magnétisation multipolaire ou anneau composé de segments d'arc plus petits.
Réseaux planaires de Halbach	Applications de maintien, de fixation et d'accouplement linéaire.

J'aime utiliser des réseaux multipolaires personnalisés dans les moteurs avancés, les équipements scientifiques et les accélérateurs de particules. Ces conceptions m'offrent flexibilité et contrôle sur le champ magnétique.

💡 Conseil : Les réseaux multipolaires personnalisés me permettent de résoudre des défis techniques uniques avec précision et efficacité.

Osenc propose des services OEM et ODM pour les réseaux Halbach personnalisés, ce qui me permet d'obtenir facilement la conception exacte dont j'ai besoin pour n'importe quel projet.

Applications des réseaux Halbach

Moteurs et générateurs

Lorsque je travaille avec des moteurs et des générateurs, je cherche toujours des moyens d'améliorer leur rendement et leur puissance. Les réseaux Halbach font ici une énorme différence. Les réseaux Halbach créent un champ magnétique puissant et unilatéral, qui augmente le couple et réduit les pertes d'énergie dans les moteurs et les générateurs. Ce domaine spécialisé me permet de construire des machines plus petites et plus légères sans sacrifier les performances.

J'utilise souvent des réseaux Halbach dans les moteurs à courant continu sans balais. Ces moteurs fonctionnent plus souplement et durent plus longtemps, car le champ magnétique reste puissant et stable. Je vois également des réseaux Halbach dans les systèmes de production d'électricité, où ils contribuent à convertir plus efficacement l'énergie mécanique en électricité.

💡 Réponse directe : Les réseaux Halbach améliorent les moteurs et les générateurs en augmentant le couple, en réduisant les pertes et en permettant des conceptions compactes.

Osenc fournit des aimants en néodyme qui conviennent parfaitement à ces applications. Leurs aimants me permettent d'obtenir un flux jusqu'à 30% plus élevé, ce qui signifie plus de puissance et moins d'énergie gaspillée.

Accouplements magnétiques et roulements

Je trouve les coupleurs magnétiques et les roulements fascinants, car ils permettent aux machines de transférer la force sans contact physique. Les réseaux Halbach jouent un rôle clé dans ces systèmes. Les réseaux Halbach augmentent la force magnétique, concentrent le champ et rendent les coupleurs et les roulements plus compacts et plus efficaces. Ceci est particulièrement important dans les applications électromécaniques rotatives, où la précision et la fiabilité sont essentielles.

Voici un tableau qui montre comment les réseaux Halbach améliorent les coupleurs magnétiques et les roulements :

Avantage	Description
Augmentation de la force magnétique	Les réseaux Halbach offrent une augmentation significative de l'intensité du champ magnétique par rapport aux dispositions magnétiques traditionnelles.
Champ magnétique focalisé	La capacité à concentrer le champ magnétique d'un seul côté est avantageuse dans les applications où la précision et le contrôle directionnel sont essentiels.
Efficacité en termes d'espace et de poids	Les réseaux Halbach permettent de créer des systèmes magnétiques compacts et légers, ce qui les rend adaptés à diverses applications où l'espace est limité.

J'utilise des réseaux Halbach dans des applications courantes telles que les pompes, les mélangeurs et les machines de précision. Le champ focalisé réduit l'usure, prolonge la durée de vie et assure un fonctionnement plus fluide.

L'équipe d'ingénieurs d'Osenc m'aide à concevoir des accouplements et des roulements sur mesure pour des applications industrielles exigeantes. Grâce à leur soutien, il est facile d'obtenir le système magnétique adapté à chaque application.

Maglev et transport

La technologie Maglev ne cesse de m'étonner. Les réseaux Halbach permettent aux trains Maglev de flotter au-dessus des rails grâce à de puissantes forces répulsives. Les réseaux Halbach permettent la lévitation sans contact, réduisent les frottements et permettent aux trains à sustentation magnétique d'atteindre des vitesses record. Le système ferroviaire à sustentation magnétique Inductrack utilise des réseaux linéaires Halbach pour générer des champs magnétiques dynamiques qui interagissent avec les bobines situées dans la voie ferrée à sustentation magnétique.

Voici comment fonctionnent les réseaux Halbach dans les systèmes à sustentation magnétique et les transports :

• Les réseaux Halbach permettent la lévitation sans contact dans les trains à sustentation magnétique grâce à des forces répulsives induites.
• Ils réduisent considérablement les frottements, ce qui permet d'atteindre des vitesses plus élevées et d'améliorer l'efficacité des systèmes à sustentation magnétique.
• Le train japonais SCMaglev, qui utilise cette technologie, a atteint une vitesse record de 361 mph.
• Le réseau Halbach supporte le poids du train, lui permettant ainsi de léviter au-dessus des rails.
• Il induit une tension dans la voie lorsque le train se déplace, créant un champ magnétique qui repousse le train, facilitant ainsi la lévitation.
• Un réseau Halbach linéaire génère un champ magnétique dynamique qui interagit avec les bobines de conduction dans la voie.
• Cette interaction induit des courants de Foucault, améliorant ainsi la stabilité et l'efficacité énergétique des systèmes à sustentation magnétique.

🚄 Réponse directe : Les réseaux Halbach rendent possibles les trains à sustentation magnétique en fournissant des champs magnétiques puissants et concentrés pour la lévitation et la propulsion.

Je vois des réseaux Halbach utilisés dans des systèmes de transport avancés, des trains à grande vitesse aux convoyeurs sans contact. Ces applications montrent comment les réseaux Halbach peuvent transformer la façon dont nous transportons les personnes et les marchandises.

Osenc fournit des aimants en néodyme pour des projets de transport et de levage magnétique. Leurs aimants aident les ingénieurs à construire des systèmes plus sûrs, plus rapides et plus fiables.

Accélérateurs de particules

Je suis enthousiasmé lorsque je vois des réseaux Halbach dans les accélérateurs de particules. Ces réseaux aident les scientifiques à focaliser et à diriger les faisceaux de particules avec une précision incroyable. Les réseaux Halbach améliorent la précision et l'efficacité des accélérateurs de particules en créant des champs magnétiques extrêmement précis. Cette précision permet aux chercheurs de guider et d'accélérer les particules selon des trajectoires exactes, ce qui est essentiel pour les expériences en physique et en science des matériaux.

Voici ce que je remarque à propos des réseaux Halbach dans ce domaine :

• Les champs magnétiques améliorés permettent un meilleur contrôle du mouvement des particules.
• La réduction des pertes énergétiques permet de mener les expériences plus efficacement.
• Une efficacité améliorée aide les scientifiques à obtenir des résultats plus fiables.

Bénéfice	Impact sur les accélérateurs de particules
Contrôle précis du champ	Orientation précise du faisceau
Économies d'énergie	Réduction des coûts d'exploitation
Haute efficacité	Meilleurs résultats expérimentaux

Je vois souvent des aimants en néodyme Osenc utilisés dans ces applications. Leur qualité aide les laboratoires à atteindre la précision nécessaire pour la recherche avancée.

💡 Conseil : Si vous souhaitez diriger des faisceaux de particules avec une précision maximale, les réseaux Halbach sont le meilleur choix.

Dispositifs médicaux

Les réseaux Halbach jouent un rôle important dans les appareils médicaux, en particulier les appareils IRM et RMN. Je trouve incroyable la façon dont ces réseaux rendent l'imagerie médicale plus accessible. Les réseaux Halbach améliorent les systèmes IRM à faible champ en fournissant des champs magnétiques puissants et uniformes et en réduisant le poids et le coût du système. Cela permet d'utiliser des scanners portables dans les ambulances, les véhicules et lors d'événements rassemblant beaucoup de monde.

Voici comment les réseaux Halbach contribuent aux applications médicales :

• Ils augmentent la puissance et l'homogénéité du champ magnétique pour obtenir des images plus nettes.
• Ils ont réduit le poids et l'encombrement des appareils d'IRM, ce qui facilite leur transport.
• Ils réduisent les coûts, ce qui permet à davantage d'hôpitaux et de cliniques de s'équiper en imagerie avancée.
• Les scanners portables peuvent être utilisés presque partout, ce qui permet d'aider les patients dans des situations d'urgence ou dans des régions isolées.
• Les systèmes Halbach fonctionnent bien pour l'imagerie des tissus mous riches en eau, offrant une alternative plus sûre aux rayons X.

Fonctionnalité	Avantage pour les dispositifs médicaux
Champ fort	Meilleure qualité d'image
Conception légère	Plus facile à déplacer et à installer
Rentable	Des soins de santé plus accessibles

Je fais confiance aux aimants Osenc pour les appareils médicaux, car ils offrent des performances et une fiabilité constantes.

🚑 Remarque : Les réseaux Halbach rendent l'imagerie médicale plus sûre, moins coûteuse et plus portable.

Autres utilisations

Les réseaux Halbach sont présents dans de nombreuses applications spécialisées et émergentes. Je les vois dans la technologie des capteurs, l'électronique grand public et même les systèmes énergétiques. Les matrices Halbach fournissent des mesures de haute précision, améliorent les appareils audio et permettent un transport sans contact dans la fabrication de semi-conducteurs.

Voici quelques utilisations intéressantes des réseaux Halbach :

• Technologie des capteurs : mesures de haute précision dans les codeurs et capteurs magnétiques.
• Électronique grand public : meilleure qualité sonore dans les haut-parleurs et les appareils portables.
• Engrenages magnétiques et réfrigération : des solutions innovantes pour l'efficacité énergétique.
• Transport sans contact : déplacement fluide des objets dans la fabrication de semi-conducteurs.
• Récupération d'énergie et freinage : les courants induits contribuent au freinage régénératif dans les systèmes de transport.

Domaine d'application	Exemple d'utilisation
Capteurs	Codeurs magnétiques, capteurs de précision
Périphériques audio	Haut-parleurs, appareils électroniques portables
Systèmes de transport	Fabrication de semi-conducteurs
Systèmes énergétiques	Freinage régénératif

Osenc soutient ces applications avancées grâce à ses aimants en néodyme personnalisés et à son expertise technique.

🎧 Conseil de pro : Les réseaux Halbach ouvrent de nouvelles possibilités technologiques, des capteurs aux systèmes énergétiques.

J'utilise les réseaux Halbach chaque fois que j'ai besoin de champs magnétiques puissants et concentrés dans le cadre de projets spécialisés. Leur polyvalence ne cesse de m'étonner.

Avantages des réseaux Halbach

Flux élevé et directivité

Lorsque je travaille avec des réseaux Halbach, je remarque toujours à quel point le champ magnétique devient plus puissant. La disposition particulière des aimants augmente le flux d'un côté, le rendant jusqu'à trois fois plus élevé que dans les configurations standard. Les réseaux Halbach offrent une densité de flux magnétique maximale et concentrent le champ exactement là où vous en avez besoin. C'est un énorme avantage dans des secteurs tels que les freins et les machines électriques.

Voici un aperçu rapide des performances des réseaux Halbach dans des applications réelles :

Application	Description
Freins magnéto-rhéologiques	Les réseaux Halbach améliorent le gradient de flux, ce qui se traduit par des intensités de champ plus élevées.
Machines électriques linéaires	Obtenir une intensité de champ magnétique homogène avec une augmentation d'environ trois fois la force.

J'utilise des réseaux Halbach lorsque je souhaite concentrer la force magnétique dans une seule direction. Ce champ concentré permet de réduire le gaspillage d'énergie et d'améliorer les performances. Osenc m'aide à concevoir des aimants qui tirent pleinement parti de cet effet.

Efficacité énergétique et spatiale

Je cherche toujours des moyens d'économiser de l'énergie et de l'espace dans mes projets. Les réseaux Halbach facilitent cela. Les réseaux Halbach augmentent l'efficacité en minimisant les pertes et en concentrant le flux magnétique utile. La nature directionnelle de Halbach me permet de construire des machines plus petites et plus légères qui utilisent moins de matériaux.

Découvrez comment Halbach améliore les processus industriels :

Description des preuves	Impact sur les indicateurs de performance
Le réseau Halbach améliore la focalisation du flux, créant des effets d'annulation du flux.	Minimise les pertes et concentre le flux magnétique utile dans la direction souhaitée.
Intégration d'aimants Halbach-array dans les machines AFPM	Augmente la force contre-électromotrice, réduit le couple de cogging et l'ondulation du couple, améliore le couple moyen et le rendement global.

Je constate ces avantages dans les moteurs, les générateurs et les capteurs. Les machines fonctionnent plus facilement et durent plus longtemps. L'équipe d'ingénieurs d'Osenc m'aide toujours à optimiser les conceptions pour une efficacité maximale.

💡 Conseil : Utilisez des réseaux Halbach pour réduire la taille de votre équipement et diminuer vos factures d'énergie.

Avantages d'un champ unilatéral

Ce que j'apprécie particulièrement dans les réseaux Halbach, c'est leur champ unilatéral. Les réseaux Halbach concentrent le champ magnétique d'un seul côté, ce qui réduit les interférences et améliore la sécurité. Cette conception éloigne les forces magnétiques parasites des appareils électroniques sensibles et des personnes.

Voici pourquoi le terrain asymétrique est important :

• Les réseaux Halbach minimisent les forces magnétiques parasites, maintenant ainsi le côté opposé presque exempt de champ.
• Cette configuration améliore les performances de l'équipement et réduit le besoin d'un blindage magnétique supplémentaire.
• Je bénéficie d'une meilleure efficacité énergétique et de machines plus compactes, ce qui est crucial dans les environnements de haute précision.

J'utilise des réseaux Halbach dans les endroits où la sécurité et la fiabilité sont primordiales. Osenc fournit des aimants qui m'aident à construire des systèmes plus sûrs et plus efficaces.

🚦 Remarque : Les réseaux Halbach rendent les environnements industriels plus sûrs et plus fiables en contrôlant la direction du champ magnétique.

Les défis Halbach

Complexité de fabrication

Lorsque j'ai essayé pour la première fois de construire un réseau Halbach, j'ai réalisé à quel point le processus pouvait être délicat. Le principal défi dans la fabrication des réseaux Halbach consiste à obtenir un alignement précis des aimants. Chaque aimant doit être orienté dans une direction spécifique, sinon le réseau ne fonctionnera pas comme prévu. Même une petite erreur peut affaiblir le champ magnétique ou provoquer des interférences indésirables.

Voici ce à quoi je prête attention pendant la fabrication :

• La précision dans l'alignement des aimants est essentielle. Si je désaligne ne serait-ce qu'un seul aimant, l'ensemble du réseau perd en efficacité.
• Le choix des matériaux est important. Je choisis des aimants très puissants et stables, comme ceux en néodyme, pour obtenir les meilleurs résultats.
• Les techniques de fabrication doivent être avancées. J'utilise souvent l'assemblage automatisé et le placement guidé par laser pour garantir la précision de l'ensemble.

🔧 Réussir toutes ces étapes demande du savoir-faire et de l'expérience. Je fais confiance à Osenc pour son expertise dans la production d'aimants néodyme de haute qualité. Son contrôle qualité rigoureux m'aide à éviter des erreurs coûteuses et garantit que mes réseaux Halbach fonctionnent de manière optimale.

Problèmes de magnétisation

J'ai remarqué que la magnétisation peut causer des problèmes dans les réseaux Halbach. Le défi consiste à s'assurer que chaque aimant a la bonne orientation magnétique. Si la magnétisation n'est pas parfaite, le réseau ne concentrera pas le champ comme prévu.

Parfois, je rencontre les problèmes suivants :

• Une magnétisation incohérente entraîne des champs irréguliers.
• Les aimants puissants peuvent être difficiles à magnétiser selon des motifs complexes.
• Un équipement spécialisé est nécessaire pour définir la direction de chaque aimant.

Je vérifie toujours deux fois la magnétisation avant l'assemblage final. L'équipe d'ingénieurs d'Osenc m'aide à réaliser des simulations et des tests avancés, ce qui me permet de m'assurer que mes réseaux Halbach fonctionneront de manière fiable.

💡 Conseil : Vérifiez toujours le sens de magnétisation avant de terminer votre réseau Halbach. Cette étape vous fera gagner du temps et vous évitera des maux de tête par la suite.

Facteurs de coût

La construction de réseaux Halbach peut s'avérer coûteuse. Les principaux facteurs de coût sont le prix de aimants de haute qualité, fabrication de précision et assurance qualité. Je trouve que les aimants en néodyme coûtent plus cher que les autres types, mais ils produisent les champs magnétiques les plus puissants.

Voici un tableau récapitulatif des facteurs qui influent sur le coût :

Facteur coût	Impact sur le budget
Qualité des aimants	Prix plus élevé, meilleur terrain
Assemblage de précision	Plus de travail, moins d'erreurs
Test et assurance qualité	Étapes supplémentaires, plus de fiabilité

Je pèse toujours les avantages par rapport aux coûts. D'après mon expérience, investir dans la qualité est rentable, car cela permet d'obtenir de meilleures performances et une durée de vie plus longue. Osenc propose des prix compétitifs et des échantillons gratuits, ce qui m'aide à gérer mon budget tout en obtenant des aimants de première qualité pour mes projets Halbach.

🚀 Réponse directe : Les réseaux Halbach coûtent plus cher à construire car ils nécessitent des aimants haut de gamme et un assemblage précis, mais le gain de performance en vaut la peine.

Limites d'ajustement sur le terrain

Lorsque je travaille avec des réseaux Halbach, je remarque une limitation importante : Je ne peux pas facilement régler l'intensité du champ magnétique après l'assemblage.. Les aimants d'un réseau Halbach ont des orientations fixes. Une fois que je les ai mis en place, le champ reste verrouillé. Si je veux modifier le champ, je dois physiquement réorganiser ou remplacer les aimants. Cela demande du temps et des efforts.

Ce manque d'ajustabilité peut constituer un défi dans les projets qui nécessitent des champs magnétiques variables. Par exemple, certains moteurs ou capteurs nécessitent un réglage précis pendant leur fonctionnement. Avec un réseau Halbach, je n'ai pas la possibilité d'ajuster le champ à la volée. Je dois concevoir le réseau avec soin dès le départ afin qu'il réponde exactement aux besoins de l'application.

Réponse directe : Les réseaux Halbach ont un réglage de champ limité car les positions des aimants sont fixes. Je ne peux pas modifier l'intensité du champ sans reconstruire le réseau.

Voici quelques moyens que j'utilise pour contourner ce problème :

• J'utilise des outils de simulation pour prédire le champ avant de construire le réseau.
• Je sélectionne les grades et les tailles d'aimants qui correspondent à l'intensité de champ requise.
• Je conçois parfois des matrices modulaires, afin de pouvoir remplacer des segments si nécessaire.

L'équipe d'ingénieurs d'Osenc m'aide à réaliser des modélisations avancées et à sélectionner des aimants sur mesure. Grâce à leur soutien, je parviens plus facilement à obtenir la bonne intensité de champ dès le premier essai. 🧲

Compromis en matière de force de traction

Une autre chose à laquelle je prête une attention particulière est le compromis entre la force de traction et l'uniformité du champ. Les réseaux Halbach concentrent le champ magnétique d'un seul côté, ce qui me permet d'obtenir un champ puissant et uniforme là où j'en ai besoin. Cependant, cette conception peut légèrement réduire la force d'attraction globale par rapport à certaines configurations magnétiques traditionnelles.

Permettez-moi de vous montrer une comparaison rapide :

Type de configuration	Force de traction (lb)
Réseau Halbach	72
Tout vers le nord	77
Polarité alternée	Sans objet
Aimant simple	Sans objet

Comme vous pouvez le constater, une configuration “ All North Up ” offre une force de traction légèrement supérieure (77 lb) à celle d'un réseau Halbach (72 lb). Cela représente une différence d'environ 6,51 TP3T. Cependant, le réseau Halbach offre un champ beaucoup plus uniforme et concentré, ce qui est souvent plus intéressant dans les applications industrielles.

Réponse directe : Les réseaux Halbach sacrifient une petite partie de la force de traction au profit d'un champ plus puissant et plus uniforme d'un côté.

Je choisis généralement les réseaux Halbach lorsque j'ai besoin d'un contrôle précis du champ, même si cela implique de renoncer à une petite partie de la force d'attraction. Par exemple, dans les coupleurs magnétiques ou les capteurs avancés, l'uniformité du champ est plus importante que la force brute. Les aimants en néodyme d'Osenc m'aident à atteindre le bon équilibre pour chaque projet. Leur expertise me garantit à chaque fois des performances et une fiabilité optimales. 💡

Halbach Design & Expertise

Optimisation des performances

Lorsque je souhaite tirer le meilleur parti d'un réseau Halbach, je me concentre sur les stratégies d'optimisation. La meilleure façon d'optimiser les performances consiste à affiner la structure du système magnétique, à ajuster la disposition axiale et à renforcer les forces des courants de Foucault. Ces étapes m'aident à séparer plus efficacement les petites particules métalliques non ferreuses et à augmenter les taux de récupération.

Voici un tableau qui montre comment chaque stratégie améliore les performances du réseau Halbach :

Stratégie d'optimisation	Description	Impact sur les performances
Structure du système magnétique	Ajustement précis de la disposition du réseau	Améliore l'efficacité de séparation des petites particules
Disposition axiale des aimants	Réglage de l'alignement des aimants le long de l'axe	Augmente la distance de répulsion, accélère la récupération
Amélioration de la force des courants de Foucault	Renforcement des effets des courants de Foucault	Augmente l'efficacité, en particulier pour les matériaux mixtes

J'utilise toujours les aimants néodyme Osenc pour ces projets. Leur assistance technique m'aide à concevoir des réseaux qui offrent des performances idéales pouvant atteindre 95%. 🧲

Segmentation et uniformité

La segmentation joue un rôle important dans la conception des réseaux Halbach. La division du réseau en segments facilite la gestion de la conception et maintient un niveau d'efficacité élevé. J'ai appris qu'en utilisant 16 segments, on peut atteindre jusqu'à 95% de la densité de flux idéale du cylindre. Cela signifie que j'obtiens des champs puissants et uniformes sans rendre la conception trop complexe.

• La segmentation réduit légèrement la densité du flux magnétique.
• Avec 16 segments, j'atteins presque une efficacité maximale.
• Les tableaux segmentés sont plus faciles à créer et à gérer.

Je fais confiance aux solutions personnalisées d'Osenc pour créer des réseaux Halbach segmentés destinés aux moteurs, capteurs et appareils médicaux. Leur équipe m'aide à trouver le juste équilibre entre uniformité et praticité à chaque fois. ⚙️

Expérience dans le secteur

Je fais confiance à Osenc car cette entreprise possède plus de 20 ans d'expérience dans les solutions Halbach Array. Leurs certifications et leur expertise garantissent des résultats de haute qualité pour les clients industriels. Osenc détient les certifications ISO 9001 et RoHS, ce qui signifie que ses produits répondent à des normes strictes en matière de qualité et de sécurité.

Voici un aperçu des références d'Osenc :

Certification/Expérience	Description
ISO 9001	Assure une gestion de qualité optimale pour les projets Halbach Array.
RoHS	Garantit la sécurité environnementale et la conformité
Expérience dans le secteur	Succès avéré dans les domaines médical, énergétique, automobile, robotique et de la recherche

Osenc propose une large gamme de formes d'aimants en néodyme, des services OEM/ODM et une assistance technique à vie. Je reçois toujours l'aide dont j'ai besoin, que ce soit pour construire un ensemble personnalisé pour un nouveau moteur ou pour mettre à niveau un appareil médical. Leur expertise facilite mon travail et contribue à la réussite de mes projets. 🚀

Réponse directe : L'expérience et les certifications d'Osenc garantissent des réseaux Halbach fiables et hautement performants pour tous les secteurs industriels.

Les réseaux Halbach concentrent les champs magnétiques d'un seul côté, rendant les machines plus puissantes et plus efficaces. Je vois Halbach utilisé dans les moteurs, les trains à sustentation magnétique, les appareils médicaux, etc. Les principaux types comprennent les réseaux linéaires et cylindriques, chacun ayant des applications uniques. Les matrices Halbach offrent un flux jusqu'à 30% plus élevé et de meilleures économies d'énergie. Il existe certes des défis à relever, tels que l'alignement précis et le coût, mais l'aide d'experts est précieuse. Je fais confiance à Osenc pour ses solutions Halbach fiables et ses conceptions personnalisées. 🚀

FAQ

Qu'est-ce qui différencie les réseaux Halbach des aimants classiques ?

Les réseaux Halbach concentrent le champ magnétique sur un seul côté, ce qui le rend jusqu'à 30% plus puissant que les aimants traditionnels. Je les utilise lorsque j'ai besoin d'une efficacité élevée et d'un minimum de champs parasites. 🧲

Puis-je ajuster le champ magnétique d'un réseau Halbach après son assemblage ?

Non, l'intensité du champ reste fixe une fois que j'ai mis les aimants en place. Si je veux un champ différent, je dois reconstruire ou reconfigurer le tableau.

Où puis-je voir les réseaux Halbach utilisés le plus souvent ?

On trouve des réseaux Halbach dans les moteurs, les trains à sustentation magnétique, les appareils médicaux et les accélérateurs de particules. On les trouve également dans les capteurs et les équipements audio. 🚄🔬

Pourquoi les ingénieurs choisissent-ils des aimants en néodyme pour les réseaux Halbach ?

Les aimants en néodyme offrent les champs magnétiques les plus puissants et les meilleures performances. Je fais confiance à Osenc pour la qualité supérieure de ses aimants en néodyme dans mes projets Halbach.

Les réseaux Halbach sont-ils coûteux à construire ?

Oui, ils coûtent plus cher parce qu'ils ont besoin de aimants haut de gamme et un assemblage précis. Je compense le coût supplémentaire par le gain d'efficacité et de fiabilité.

Comment la segmentation améliore-t-elle les performances du réseau Halbach ?

La segmentation du réseau m'aide à atteindre jusqu'à 951 TP3T de densité de flux idéale. Cela facilite la conception et garantit la solidité et l'uniformité du terrain.

Quelles certifications dois-je rechercher chez les fournisseurs de réseaux Halbach ?

Je vérifie toujours les certifications ISO 9001 et RoHS. Osenc répond à ces normes, je sais donc que leurs aimants sont sûrs et fiables. ✅

Les réseaux Halbach peuvent-ils rendre les machines plus petites et plus légères ?

Absolument ! Les réseaux Halbach me permettent de réduire la taille et le poids des équipements en concentrant le champ magnétique. Cela signifie des conceptions plus compactes et de meilleures économies d'énergie. ⚡
