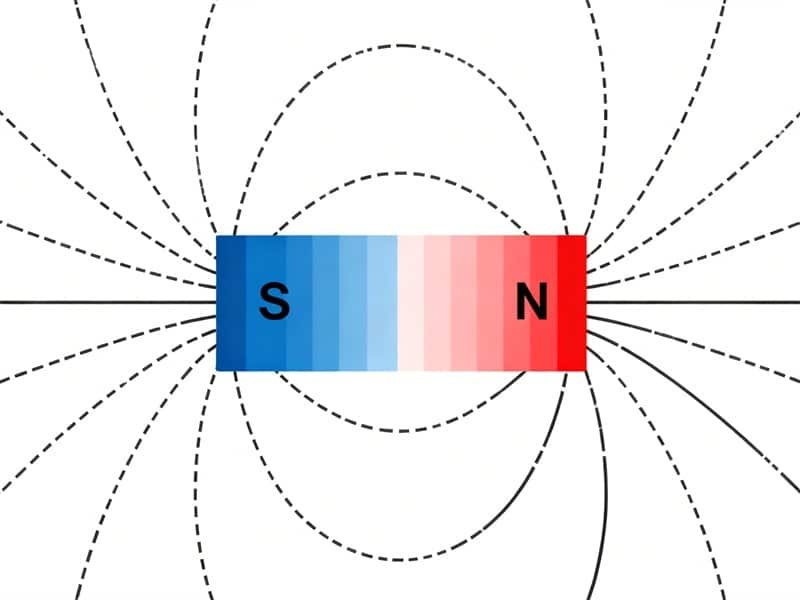

Respuesta rápida: ¿qué es un imán permanente?
Un imán permanente es un material magnéticamente duro que conserva un campo magnético útil después de retirar el campo de magnetización externo. No necesita alimentación eléctrica continua para mantener dicho campo.
“Permanente” no significa que el imán no pueda debilitarse nunca. Una temperatura excesiva, un campo magnético opuesto intenso, la corrosión o los daños físicos pueden reducir el rendimiento. En un producto real, el resultado también depende del material, la geometría, la dirección de magnetización, el circuito magnético, el entrehierro y las condiciones de servicio.
Para ingenieros y compradores, la pregunta útil no es simplemente “¿Cuál es el imán más potente?”, sino ¿qué material y diseño acabado pueden proporcionar el campo, la fuerza, el par o la señal del sensor necesarios en el punto de trabajo real?

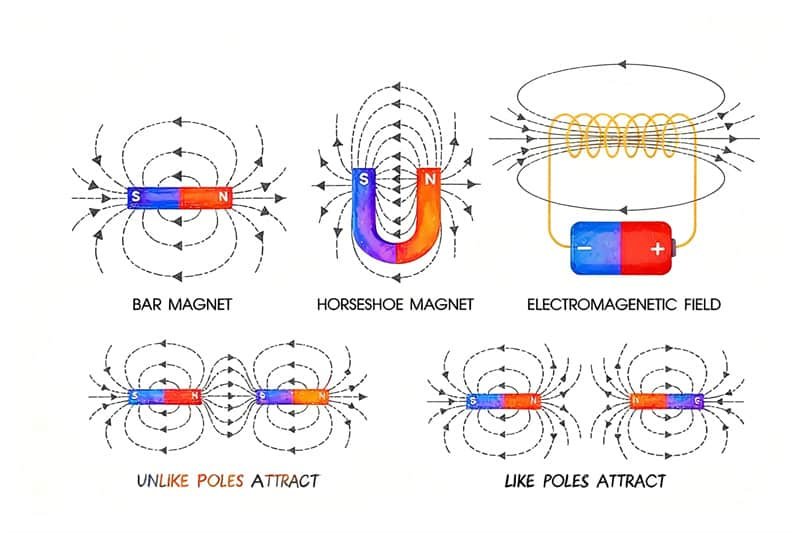

¿Qué hace que un imán sea permanente?
Los imanes permanentes conservan la magnetización porque sus dominios magnéticos permanecen alineados preferentemente después de retirar el campo magnetizante. Los materiales diseñados para esta función suelen denominarse materiales magnéticamente duros.
Dos propiedades son especialmente importantes. Remanencia (Br) describe la densidad de flujo magnético residual que permanece después de la magnetización. Coercitividad describe la resistencia a la desmagnetización causada por un campo opuesto.
Un imán permanente útil necesita suficiente remanencia para proporcionar flujo magnético y suficiente coercitividad para mantener la estabilidad en su entorno de servicio. El equilibrio es importante. Un material con una remanencia elevada, pero con una resistencia insuficiente a la desmagnetización, puede ser una mala elección en un circuito magnético corto y abierto o a temperaturas elevadas.

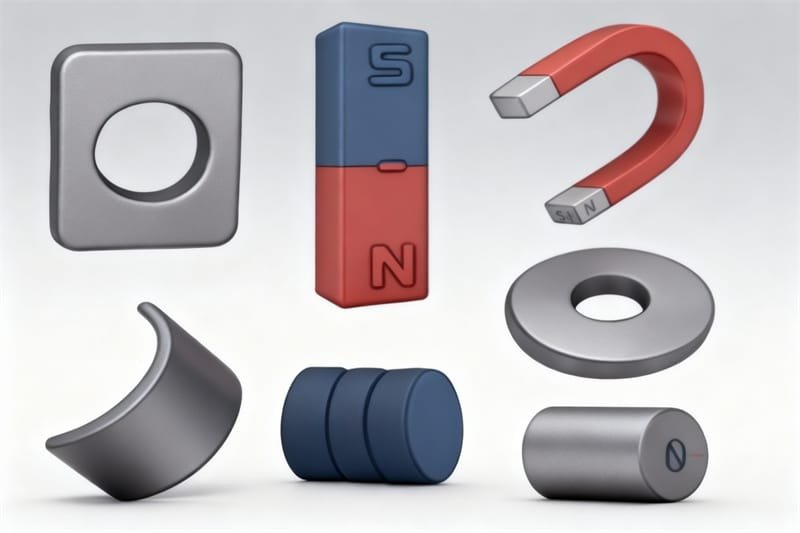

¿De qué están hechos los imanes permanentes?
La mayoría de las aplicaciones modernas de ingeniería utilizan cuatro familias principales de materiales para imanes permanentes: hierro, neodimio y boro; samario y cobalto; ferrita; y Alnico.
| Familia de materiales | Principal ventaja de ingeniería | Principal limitación que debe comprobarse | Criterio de selección habitual |
|---|---|---|---|
| Neodimio-hierro-boro (NdFeB) | Rendimiento magnético muy elevado para diseños compactos | Margen térmico, protección contra la corrosión y fragilidad | Campo o fuerza elevados en un espacio limitado |
| Samario y cobalto (SmCo) | Alta estabilidad térmica y buena resistencia a la corrosión | Mayor coste del material y comportamiento mecánico frágil | Entornos de alta temperatura o condiciones exigentes |
| Ferrita / cerámica | Bajo coste y alta resistencia a la corrosión | Un rendimiento magnético inferior suele requerir un mayor volumen | Diseños de mayor volumen sensibles al coste |

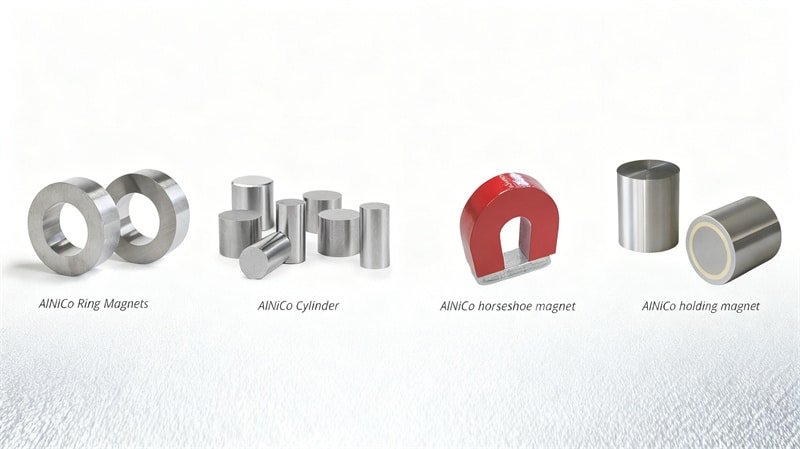

| Alnico | Alta remanencia y gran estabilidad térmica | La coercitividad relativamente baja hace que la geometría y los campos desmagnetizantes sean factores importantes | Aplicaciones de campo estable con una geometría adecuada del circuito magnético |
Los imanes aglomerados y flexibles deben considerarse rutas de fabricación, más que una quinta familia universal de materiales base. Los polvos magnéticos, como la ferrita o NdFeB, pueden combinarse con aglutinantes poliméricos para crear productos flexibles, formas complejas o configuraciones multipolares. La contrapartida suele ser una carga magnética inferior a la de un material denso comparable.
Para consultar una clasificación más amplia, véase la guía de OSENC sobre tipos de imanes.
Imanes de neodimio
NdFeB es la familia de imanes permanentes más adecuada para productos compactos de altas prestaciones. Se utiliza ampliamente cuando se requiere un mayor rendimiento magnético en un espacio disponible limitado.
Esto no significa que el grado más alto de NdFeB sea automáticamente la mejor opción. La selección del grado modifica propiedades del material como la remanencia, la coercitividad y el producto energético máximo, mientras que el resultado final también depende de las dimensiones, la dirección de los polos, el entrehierro, el acero circundante, la temperatura y el montaje.
OSENC se especializa en imanes de neodimio personalizados y conjuntos magnéticos, por lo que la información sobre proveedores de esta página se limita intencionadamente a proyectos con NdFeB, sin dar a entender que OSENC suministra todas las familias de imanes permanentes.
¿Por qué pueden comportarse de forma diferente dos imanes descritos como del mismo material?
La familia de materiales es solo la primera capa de una especificación de imanes permanentes. Dos piezas descritas simplemente como “imanes NdFeB” no son automáticamente intercambiables, porque el nombre de la familia no define el grado, las dimensiones, la magnetización, el margen de temperatura ni el circuito magnético que rodea la pieza.
Incluso dentro de una clase de material nominal, las propiedades magnéticas están relacionadas con la composición, la microestructura y el procesamiento. La investigación de materiales sobre imanes permanentes de alto rendimiento muestra que diferencias estructurales relativamente pequeñas pueden modificar la coercitividad y el comportamiento frente a la desmagnetización. Para obtener información de contexto sobre estas relaciones entre microestructura y propiedades, consulte las investigaciones de Instituto Max Planck de Materiales Sostenibles.
El componente acabado añade otra capa: la geometría modifica el campo autodesmagnetizante, la dirección de magnetización modifica la distribución del campo, el acero circundante modifica el circuito magnético y el entrehierro de trabajo modifica lo que realmente recibe la aplicación.
¿Qué propiedades de los imanes permanentes son relevantes para cada decisión?
| Propiedad | Qué describe | Principal aplicación en ingeniería | Qué no indica por sí solo |
|---|---|---|---|
| Br | Densidad de flujo remanente tras la magnetización | Comparar la capacidad de un material’s para generar flujo magnético | Valor en gauss en la superficie acabada o campo a la distancia real de trabajo |
| HcB / Hcb | Campo inverso necesario para reducir a cero la densidad de flujo magnético B | Comprender el comportamiento de desmagnetización B-H del material | Resistencia total a la desmagnetización irreversible |
| HcJ / Hcj | Campo inverso necesario para reducir a cero la polarización magnética J | Evaluar la resistencia intrínseca a la desmagnetización irreversible | Resultado final de fuerza, par o salida del sensor |
| (BH)max | Producto energético máximo del material | Comparar la capacidad energética magnética por unidad de volumen | Dimensiones exactas del imán o rendimiento en la aplicación |
| Campo superficial / gauss | Campo medido en una ubicación especificada sobre un imán acabado o cerca de él | Verificar una medición local de campo definida | Fuerza de desprendimiento o campo a otra distancia sin datos sobre la geometría y el circuito magnético |
| Fuerza de desprendimiento | Fuerza con una configuración de ensayo concreta | Verificar las prestaciones de sujeción en condiciones definidas de montaje y contacto | Comportamiento con una contrapieza de acero distinta, o con un entrehierro, recubrimiento o alineación diferentes |
La distinción no es un mero formalismo académico. La norma IEC para materiales magnéticamente duros define la medición de la densidad de flujo magnético, la polarización magnética, la intensidad de campo y las curvas de desmagnetización. Véase IEC 60404-5:2015. ASTM también publica un método de ensayo con histeresígrafo para materiales de imanes permanentes de alta coercitividad en ASTM A977/A977M.
Por qué el grado o los gauss en superficie no bastan para seleccionar un imán permanente
Una solicitud de presupuesto habitual puede llegar con un mensaje como “Necesito N52” o “Necesito 5.000 gauss”. Ninguna de las dos afirmaciones basta para definir el imán terminado.
La lectura del campo superficial varía según la forma del imán, la dirección de magnetización, la posición de medición y la distancia de la sonda. En un sensor o motor, el campo útil suele medirse a una distancia de trabajo, no directamente sobre la superficie del imán.
La fuerza de desprendimiento también depende del circuito de ensayo. El entrehierro, el espesor del acero objetivo, el área de contacto, el acabado superficial y la alineación pueden modificar la fuerza medida aunque el imán no cambie.
Cadena de ingeniería
- Condición: la aplicación requiere un campo, una fuerza, un par o una señal de sensor objetivo.
- Cambio de variable: cambian las dimensiones, la dirección de los polos, el grado del material, el entrehierro o el acero circundante.
- Mecanismo físico: cambian el circuito magnético y el punto de funcionamiento.
- Factor limitante: el espacio disponible, el campo desmagnetizante, la temperatura o la saturación del acero cercano pueden condicionar el diseño.
- Consecuencia para el diseño: un mismo grado puede ofrecer un rendimiento final diferente.
- Resultado observable: el campo o la fuerza varían en el punto de trabajo real.
- Verificación: comprobar la distancia especificada, el material objetivo y la configuración de ensayo.
- Acción del comprador: Envíe el objetivo funcional y las condiciones de ensayo junto con el plano técnico, en lugar de solicitar únicamente un grado o un valor en gauss.
Los datos del material son el punto de partida, no el criterio de aceptación
Una ficha técnica indica las prestaciones que puede ofrecer el material magnético en unas condiciones de ensayo definidas. Sin embargo, en la aplicación se utiliza un componente acabado integrado en un circuito magnético. Por tanto, el criterio de aceptación debe vincularse normalmente a las necesidades del conjunto: un campo magnético en una posición definida, una fuerza con un dispositivo de ensayo definido, un par a través de un entrehierro especificado u otro resultado funcional medible.
Para obtener una explicación más detallada sobre la posición de medición, consulte Gauss de un imán.
Temperatura: la temperatura de trabajo no es la temperatura de Curie
La temperatura de trabajo es el intervalo de temperatura que el imán acabado debe soportar sin dejar de cumplir los requisitos de la aplicación. La Temperatura de Curie es una temperatura de transición del material a la que se pierde el orden ferromagnético. No son conceptos intercambiables.
Un imán puede sufrir una pérdida magnética reversible o irreversible inaceptable antes de alcanzar su temperatura de Curie. El riesgo depende de la familia de materiales, el grado, la geometría, el punto de trabajo del imán y el circuito magnético externo.
Para NdFeB, la coercitividad intrínseca es especialmente importante cuando el diseño está expuesto a temperaturas elevadas o a un campo opuesto. Un grado para temperaturas más altas puede mejorar el margen frente a la desmagnetización, pero también puede modificar otras propiedades del material y el coste. Por tanto, la temperatura por sí sola no determina el grado final.
Defina la temperatura continua, la temperatura máxima o de fallo, la duración de la exposición, los campos opuestos cercanos, la geometría del imán, el entrehierro y el rendimiento requerido después de la exposición térmica. OSENC ofrece una explicación independiente de cómo influye la temperatura en la fuerza magnética.

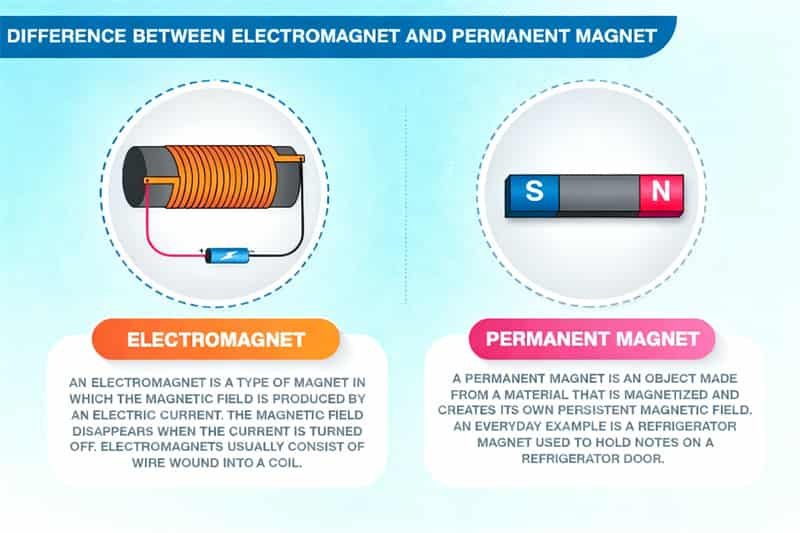

Imán permanente frente a electroimán
Un imán permanente proporciona un campo magnético persistente sin excitación eléctrica continua. Un electroimán genera su campo mediante la corriente eléctrica que circula por una bobina.
| Factor de decisión | Imán permanente | Electroimán |
|---|---|---|
| Potencia eléctrica continua para generar el campo | No necesaria | Necesaria |
| Control sencillo de encendido y apagado | No | Sí |
| Ajuste del campo durante el funcionamiento | Limitado sin modificaciones mecánicas o del circuito magnético | Puede controlarse mediante la corriente y el diseño del circuito |
| Calor generado por la corriente de excitación | Ninguno en el propio imán | Las pérdidas de la bobina pueden generar calor |
| Principales riesgos de diseño | Desmagnetización, temperatura, geometría, corrosión y montaje | Calentamiento de la bobina, fuente de alimentación, aislamiento, control y circuito magnético |
Ninguna opción es mejor en todos los casos. Utilice un imán permanente cuando resulten convenientes un campo siempre disponible y una fuente pasiva compacta. Utilice un electroimán cuando la conmutación o el control activo del campo sean esenciales.

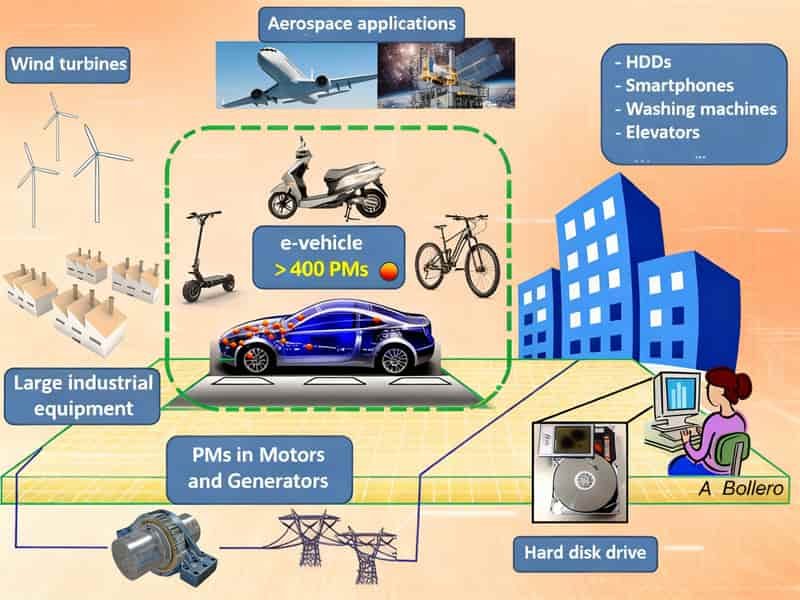

Aplicaciones de los imanes permanentes: ¿qué factores influyen en la selección?
Los imanes permanentes se utilizan en motores, generadores, sensores, altavoces, acoplamientos magnéticos, sistemas de sujeción, electrónica de consumo y conjuntos industriales. La denominación de la aplicación identifica la función, pero no define el imán concreto.
| Condición de aplicación | Requisito magnético principal | Prioridades de ingeniería que deben comprobarse |
|---|---|---|
| Motores eléctricos y generadores | Contribución del flujo y el par en un circuito magnético giratorio | Temperatura, margen de desmagnetización, geometría, disposición de los polos y acero circundante |
| Sensores y encoders | Campo estable o patrón de campo en una posición de detección definida | Distancia de trabajo, acumulación de tolerancias, dirección de magnetización y repetibilidad de la posición |
| Altavoces y actuadores | Campo de polarización estable que interactúa con un elemento móvil o conductor de corriente | Geometría del entrehierro, uniformidad del campo, temperatura y tolerancias de montaje |
| Conjuntos de sujeción y enclavamiento | Fuerza de atracción a través de un objetivo de acero o un circuito magnético | Entrehierro, acero del objetivo, superficie de contacto, recubrimiento, alineación y requisito de liberación |
| Acoplamientos magnéticos | Transmisión del par a través de una barrera física o un entrehierro controlado | Entrehierro, número de polos, geometría, temperatura y margen de desmagnetización |
Por eso, “imán para un motor” o “imán para un sensor” no constituye una especificación exacta. Dos productos con el mismo nombre de aplicación pueden requerir familias de materiales, grados, dimensiones y patrones de polos diferentes porque sus circuitos magnéticos y condiciones de servicio son distintos. Véase Motor e imán permanente para ese tema específico.
Cómo elegir un imán permanente para un proyecto de ingeniería
1. Defina el resultado magnético útil
Especifique qué debe hacer el imán: generar un campo en un sensor, una fuerza de atracción, un par, una fuerza de sujeción, un flujo en un entrehierro u otra función medible.
2. Defina la geometría y la distancia de trabajo
Indique el espacio disponible, el entrehierro, el acero circundante, el material del objetivo y las interfaces móviles. El campo disminuye con la distancia, por lo que una medición en superficie no sustituye al punto de trabajo.
3. Defina las condiciones de temperatura
Registre las temperaturas normales, máximas y anómalas. No utilice la temperatura de Curie como límite de diseño.
4. Defina las condiciones ambientales
La humedad, la sal, los productos químicos, la abrasión y los procesos de montaje pueden influir en la elección del recubrimiento o del material. Los proyectos con NdFeB suelen requerir una protección contra la corrosión planificada. La guía de OSENC recubrimiento para imanes de neodimio abarca los principales factores para seleccionar el recubrimiento.
5. Defina la dirección de magnetización y la disposición de polos
La magnetización axial, diametral, radial y multipolar puede generar patrones de campo muy diferentes a partir de la misma forma exterior. El plano debe indicar la dirección de los polos requerida o el patrón de campo funcional. Véase Dirección del campo magnético.
6. Defina cómo se verificará el rendimiento
Una especificación útil indica la condición de ensayo. Según el proyecto, puede tratarse de una inspección dimensional, una lectura de campo en una posición definida, una medición de la fuerza de atracción con una configuración definida o una validación a nivel de conjunto.
Cinco atajos que debe evitar al seleccionar imanes
Muchas especificaciones fallidas parten de un atajo que excluye las condiciones de la aplicación de la decisión. Estos cinco son especialmente arriesgados:
| Atajo | Por qué falla | Alternativa recomendada para el comprador |
|---|---|---|
| Elegir solo por el grado | Un grado superior cambia las prestaciones del material, pero no resuelve las limitaciones de la geometría, el entrehierro ni del circuito magnético. | Defina primero el objetivo funcional y el espacio disponible. |
| Elegir únicamente por el valor de Gauss en superficie | Una medición en superficie no equivale al campo en un sensor ni a otra distancia de trabajo. | Especifique la posición de medición y el campo requerido en ella. |
| Elegir únicamente por la fuerza de atracción | La fuerza de desprendimiento varía según la pieza de acero, la superficie de contacto, el recubrimiento, la alineación y el entrehierro. | Defina el útil de ensayo y la condición de contacto. |
| Elegir únicamente en función de la clase de temperatura | El riesgo de desmagnetización también depende del grado, la geometría, los campos inversos y el punto de funcionamiento. | Indique las temperaturas en régimen continuo, de pico y de fallo, así como la condición magnética. |
| Copiar un imán de una aplicación similar | Un mismo nombre de aplicación puede ocultar un entrehierro, una configuración de polos, una carcasa o un circuito magnético diferentes. | Compare el plano real y la condición de aceptación, no solo la denominación de la aplicación. |
Qué enviar a OSENC para solicitar presupuesto de un imán NdFeB personalizado
Para un imán de neodimio o un conjunto magnético personalizado, envíe la información que afecte al diseño, al proceso de fabricación, al método de verificación o al precio:
- plano, forma y dimensiones;
- tolerancias dimensionales relevantes para el montaje;
- campo, fuerza, par o requisito del sensor objetivo, junto con la condición de medición;
- distancia de trabajo o entrehierro;
- temperatura de servicio continua, máxima y en caso de fallo, cuando sea relevante;
- entorno y exposición a la corrosión;
- dirección de magnetización o disposición de los polos;
- limitaciones relacionadas con el acero de contacto, el adhesivo, la carcasa o el conjunto;
- cantidad para prototipos y cantidad prevista de producción;
- inspección o ensayo de aceptación requerido.
Estos datos proporcionan una base práctica para analizar con OSENC el grado del material, el recubrimiento, la tolerancia, la magnetización y la dirección de validación. Si el diseño aún no está completo, empiece por el objetivo funcional y el plano, en lugar de intentar adivinar cuál es el imán “más potente”.
Envíenos la geometría, el entrehierro de trabajo, la temperatura, el entorno y la condición de verificación para que el análisis parta de la restricción real del diseño.
Solicitar una revisión de ingenieríaPreguntas frecuentes
¿Los imanes permanentes son realmente permanentes?
Pueden conservar una magnetización útil durante largos periodos si funcionan dentro de unos límites térmicos, magnéticos, ambientales y mecánicos adecuados, pero no son inmunes a la desmagnetización. El calor excesivo, los campos inversos intensos, la corrosión o los daños pueden reducir sus prestaciones.
¿Qué materiales se utilizan para fabricar imanes permanentes?
Las principales familias de materiales de ingeniería son NdFeB, SmCo, ferrita y Alnico. Los imanes aglomerados y flexibles se fabrican mediante procesos que pueden utilizar polvos magnéticos, como ferrita o NdFeB, con aglutinantes poliméricos.
¿Cuál es el tipo de imán permanente más potente?
Por lo general, el NdFeB ofrece el mayor producto energético entre los materiales comerciales para imanes permanentes de uso habitual a temperatura ambiente, lo que resulta valioso para diseños compactos de altas prestaciones. Esto no significa que el grado de NdFeB más alto sea automáticamente la mejor opción para cualquier temperatura, geometría o circuito magnético.
¿Puede un imán permanente perder fuerza magnética?
Sí. La temperatura, los campos magnéticos opuestos, la corrosión, los daños mecánicos y un punto de funcionamiento desfavorable pueden reducir las prestaciones útiles. El método de verificación adecuado depende de la aplicación.
¿Un grado magnético superior hace siempre que el imán acabado sea más potente?
No. El grado describe las prestaciones del material, mientras que el rendimiento final también depende de las dimensiones, la magnetización, el entrehierro, el acero circundante, la temperatura y la posición de ensayo. Un grado superior puede quedar desaprovechado si otro componente del circuito magnético es el factor limitante.
¿Cuál es la diferencia entre un imán permanente y un electroimán?
Un imán permanente conserva un campo magnético sin alimentación eléctrica continua. Un electroimán genera un campo cuando circula corriente por una bobina, por lo que su campo se puede activar, desactivar o ajustar con mayor facilidad.
