Magnetismus bei Edelstahl
Schnelle Antwort
Manche Edelstahlsorten sind magnetisch, andere werden von einem Handmagneten nicht stark angezogen.
Die Antwort hängt in erster Linie von der metallurgischen Struktur des Stahls und seiner Verarbeitungsgeschichte ab und nicht einfach davon, ob er Eisen enthält.
Ferritische, martensitische, Duplex- und die meisten ausscheidungsgehärteten Edelstähle zeigen in der Regel eine deutliche magnetische Reaktion. Vollständig geglühte austenitische Sorten wie 304 und 316 weisen normalerweise nur eine geringe Anziehungskraft auf, doch Kaltverformung und Schweißen können ihre lokale Reaktion verstärken, wie in der Britischer Edelstahlverband.
Ein Magnettest kann zwar bei der Überprüfung von Bauteilen helfen, kann jedoch nicht nachweisen, dass es sich bei einem Bauteil um den Typ 304 oder 316 handelt. Er kann auch nicht vorhersagen, wie sich dieses Bauteil auf die Zugkraft, die Magnetfeldverteilung oder eine magnetische Baugruppe auswirkt.
Warum ist manche Edelstahl magnetisch?

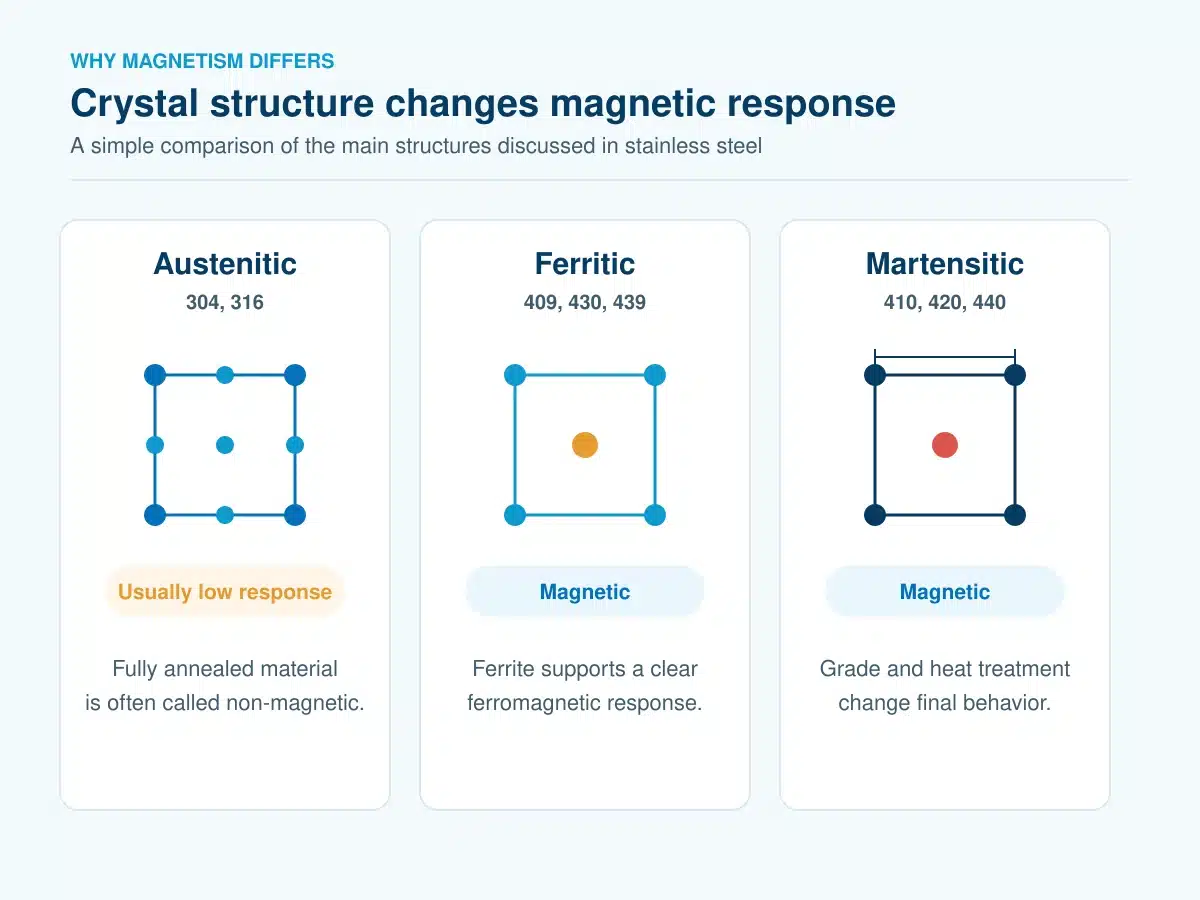

Der Magnetismus von Edelstahl hängt stark von seiner Kristallstruktur ab. Ferritische und martensitische Strukturen sind ferromagnetisch, während eine vollständig austenitische Struktur eine deutlich geringere magnetische Permeabilität aufweist.
Aus diesem Grund können zwei Edelstahlteile, die äußerlich ähnlich aussehen, unterschiedlich auf denselben Magneten reagieren. Die Legierungsfamilie, die genaue Zusammensetzung, die Wärmebehandlung, die Umformung, das Schweißen, das Gussverfahren und lokale Verformungen können das Ergebnis beeinflussen.
Die Britischer Edelstahlverband besagt, dass die relative Permeabilität von vollständig geglühten austenitischen Edelstählen im Allgemeinen zwischen 1,003 und 1,05 liegt. Ein Wert nahe 1 deutet im Vergleich zu stark magnetischen Stählen auf eine nur geringe Reaktion hin.
Hierbei handelt es sich um einen breiten Referenzbereich und nicht um eine standardmäßige Abnahmegrenze für jedes Bauteil aus den Werkstoffen 304 oder 316. In einer festgelegten Anforderung müssen der Produktzustand, das Prüfverfahren, die Magnetfeldbedingungen und die Abnahmestufe definiert werden.

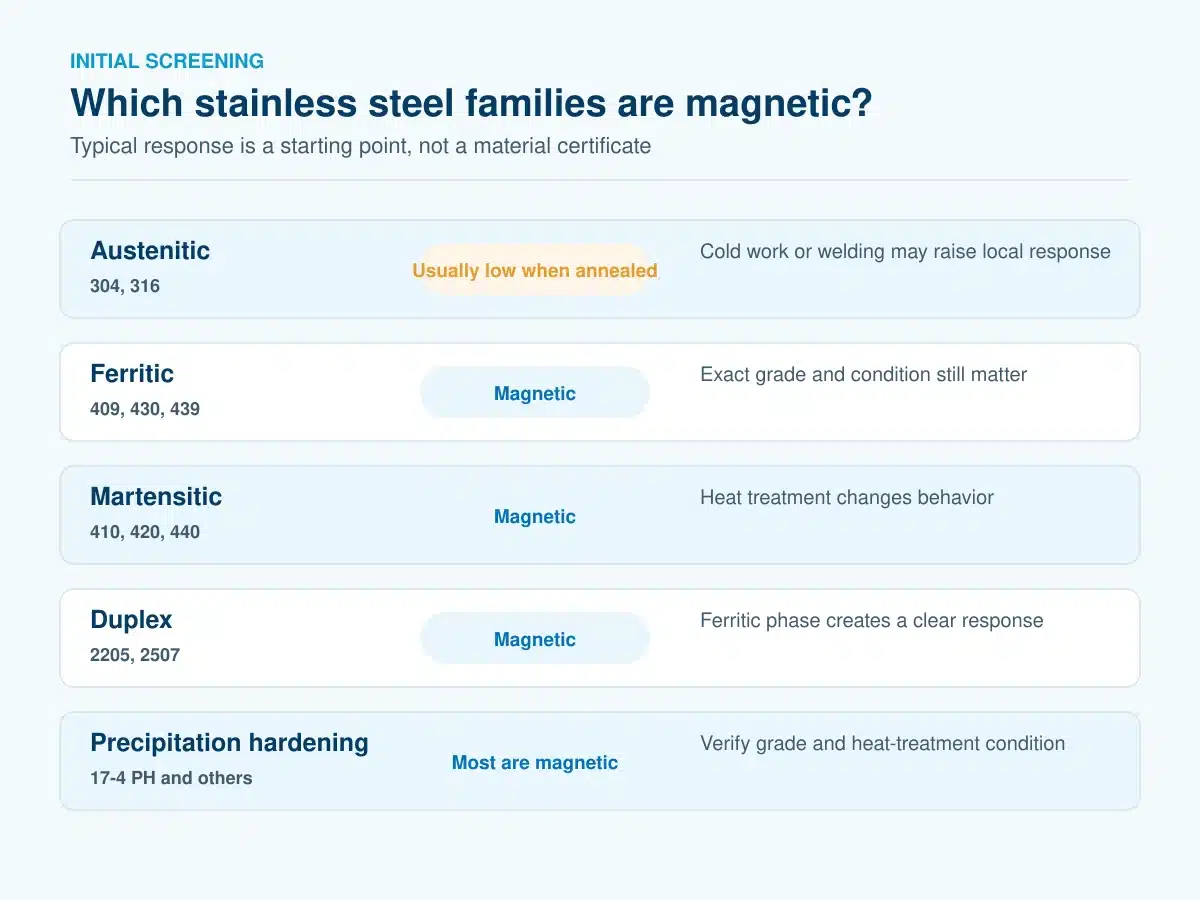

Welche Edelstahlsorten sind magnetisch?
| Edelstahl-Produktfamilie | Häufige Beispiele | Typische magnetische Reaktion | Wichtige Einschränkung |
|---|---|---|---|
| Austenitisch | 304, 316 | Im vollständig geglühten Zustand in der Regel niedrig | Kaltumformung und Schweißen können die lokale Reaktion verstärken. |
| ferritisch | 409, 430, 439 | Magnetisch | Das Ansprechverhalten und die Leistung des Magnetkreises hängen nach wie vor von der genauen Güteklasse und dem Zustand ab. |
| Martensitisch | Serien 410, 420, 440 | Magnetisch | Die Wärmebehandlung und die Güteklasse beeinflussen sowohl das mechanische als auch das magnetische Verhalten. |
| Duplex | 2205, 2507 | Magnetisch | Die ferritische Phase zeigt eine deutliche magnetische Reaktion. |
| Ausscheidungshärtung | 17-4 PH und andere Güteklassen | Die meisten sind magnetisch | Überprüfen Sie die genaue Güteklasse und den Wärmebehandlungszustand. |
Diese Tabelle eignet sich für eine erste Materialauswahl. Sie ersetzt weder eine Kaufspezifikation noch eine chemische Analyse, eine Durchlässigkeitsprüfung oder eine anwendungsbezogene magnetische Validierung.

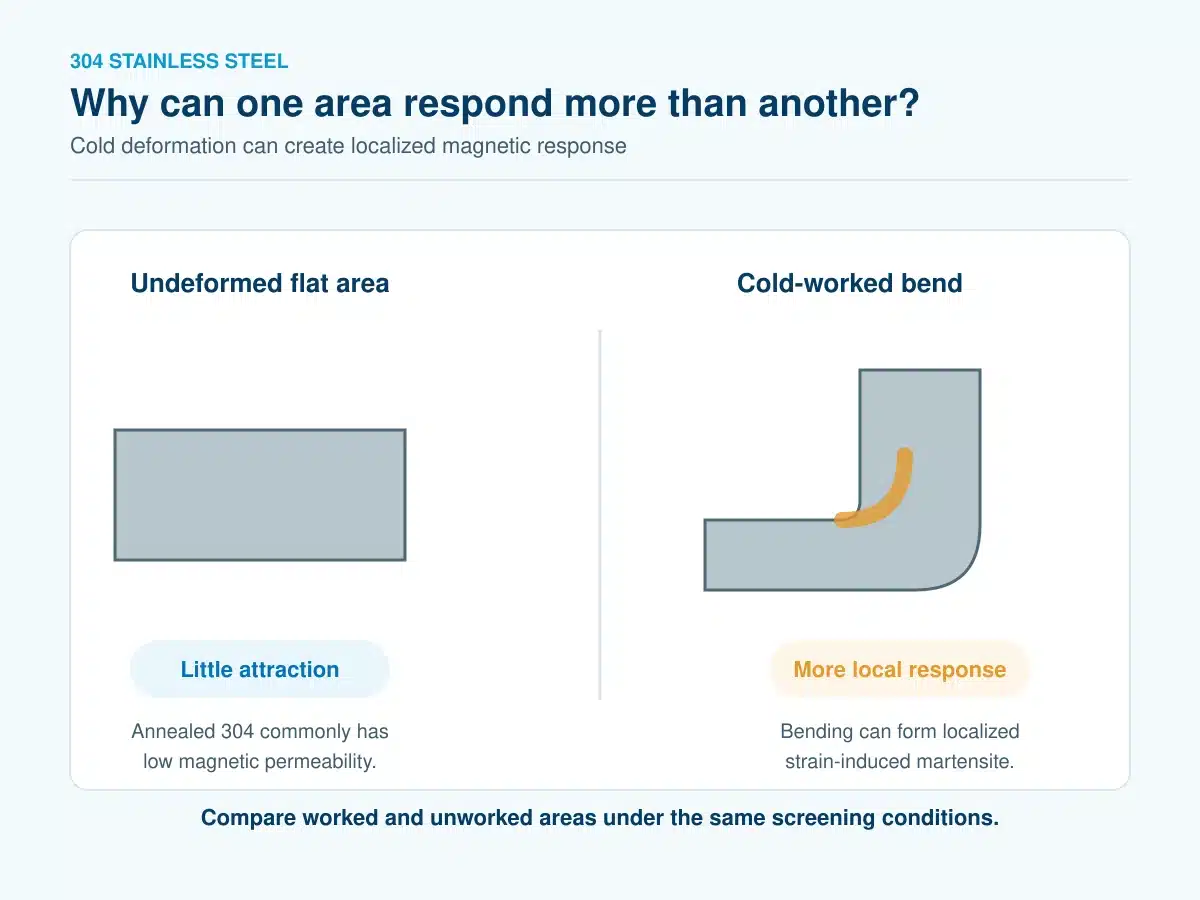

Ist Edelstahl 304 magnetisch?
Geglühter Edelstahl 304 weist normalerweise eine geringe magnetische Permeabilität auf und wird von einem Handmagneten möglicherweise kaum angezogen. Allerdings, Durch Kaltumformung kann ein Teil der austenitischen Struktur in dehnungsinduzierten Martensit umgewandelt werden., was die magnetische Reaktion verstärkt.
Der Effekt ist oft lokal begrenzt. Abgeknickte Ecken, tiefgezogene Bereiche, gerollte Gewinde, abgescherte Kanten, geprägte Merkmale oder stark bearbeitete Oberflächen ziehen einen Magneten möglicherweise deutlicher an als ein unverformter, ebener Bereich desselben Bauteils.
Das Ausmaß der Abweichung ist nicht festgelegt. Es hängt von der Materialzusammensetzung, dem Ausgangszustand, dem Verformungsgrad, der Temperatur und der Verarbeitungsgeschichte ab. Eine magnetische Reaktion bedeutet daher nicht automatisch, dass ein als 304 bezeichneter Bauteil gefälscht ist oder nicht den Spezifikationen entspricht.

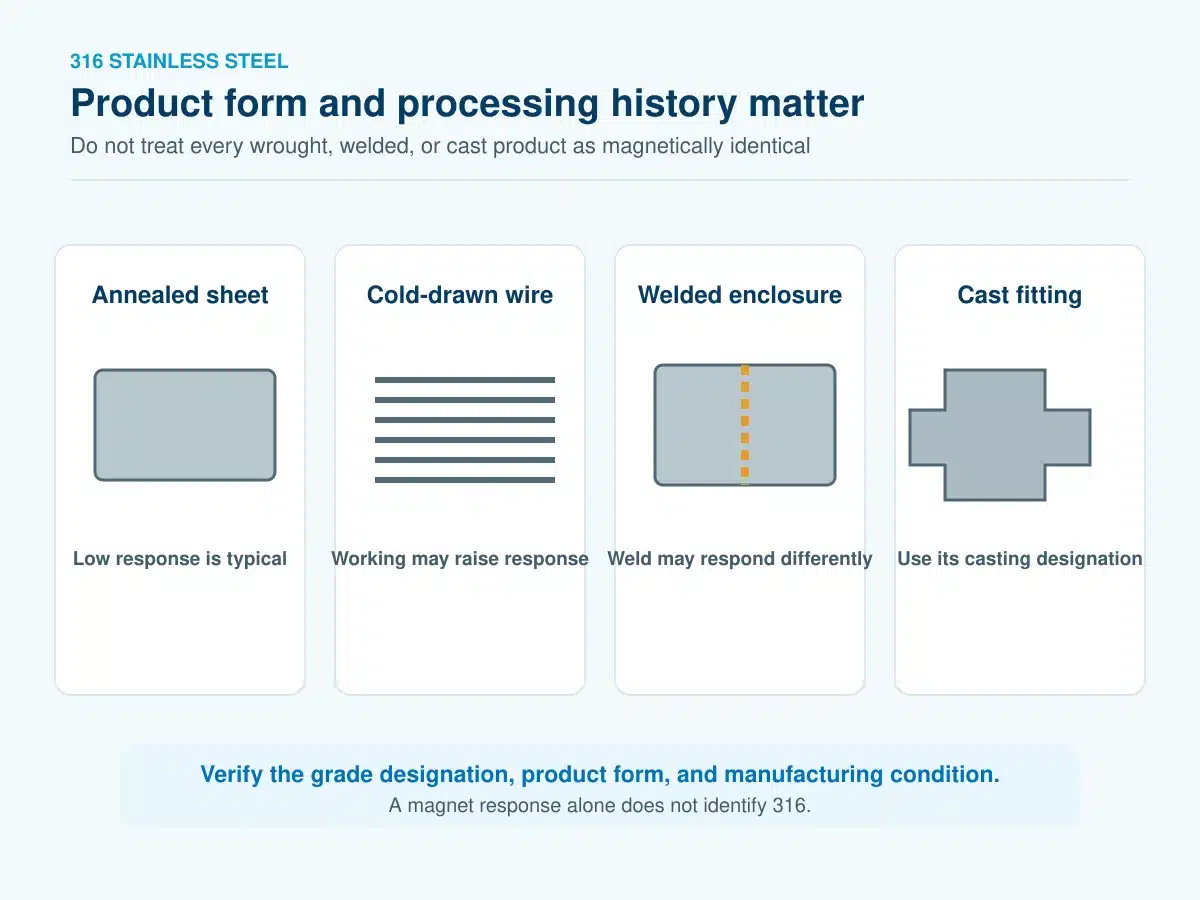

Ist Edelstahl 316 magnetisch?
Vollständig geglühter, geschmiedeter Edelstahl 316 weist in der Regel ebenfalls eine geringe magnetische Permeabilität auf. Durch Kaltumformung lässt sich diese Eigenschaft verstärken, wobei das Ergebnis jedoch von der Zusammensetzung und der Verarbeitung abhängt.
Beim Schweißen kann es zu unterschiedlichen Reaktionen im Schweißgut oder in der umgebenden Region kommen, da einige austenitische Schweißstrukturen Ferrit enthalten, wie im Leitfaden zur Zusammensetzung der BSSA. Das bedeutet, dass sich ein geschweißtes Gehäuse an der Nahtstelle anders verhalten kann als im Bereich des Grundblechs.
Ein geschmiedetes 316-Blech, ein kaltgezogener 316-Draht, ein geschmiedetes 316-Befestigungselement und ein geschweißtes 316-Gehäuse können daher unterschiedlich reagieren, da sie unterschiedliche Verarbeitungshistorien aufweisen. Eine gegossene austenitische Armatur sollte anhand ihrer Gussgütebezeichnung bewertet werden, anstatt davon auszugehen, dass es sich um geschmiedeten Typ 316 handelt; die Nickel-Institut stellt fest, dass Gussäquivalente unterschiedliche Bezeichnungen und abgeänderte Zusammensetzungen aufweisen.

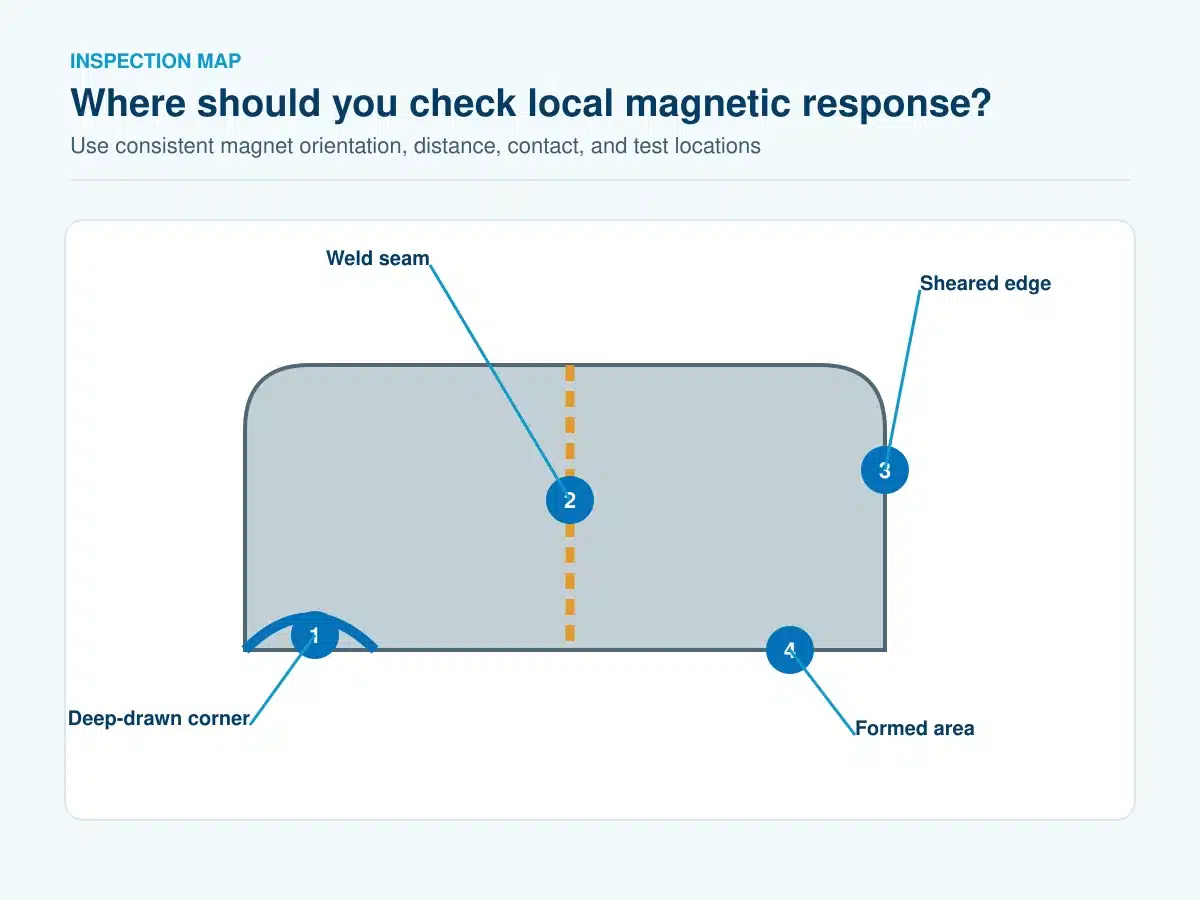

Was lässt sich aus einer lokalen magnetischen Reaktion ableiten?
Der Ort, an dem die Reaktion auftritt, kann zwar dabei helfen, festzustellen, was untersucht werden sollte, liefert jedoch keine vollständige Diagnose.
| Beobachtung | Mögliche Erklärung | Nächster praktischer Schritt |
|---|---|---|
| Mehr Anziehungskraft an einer tiefgezogenen Ecke | Konzentrierte Kaltverformung | Vergleichen Sie geformte und ungeformte Bereiche unter denselben Siebbedingungen. |
| Mehr Anziehungskraft an einer gescherten oder bearbeiteten Kante | Lokale Verformung oder veränderter Oberflächenzustand | Überprüfen Sie den Schneid- und Endbearbeitungsprozess; wenden Sie ein festgelegtes Verfahren zur Materialprüfung an, wenn die Güteklasse eine Rolle spielt. |
| Mehr Anziehungskraft bei einem gerollten Gewinde oder einem geschmiedeten Kopf | Intensive Arbeit vor Ort | Überprüfen Sie die Spezifikation der Befestigungselemente und den Fertigungszustand. |
| Mehr Anziehungskraft an einer Schweißnaht | Ferritrückstände oder eine lokale Strukturveränderung | Bestätigen Sie das Grundmaterial, den Zusatzwerkstoff, das Schweißverfahren und die Abnahmeanforderungen. |
| Ein Gussformteil reagiert stärker als ein geschmiedetes Blech | Unterschiedliche Gusszusammensetzung und Ferritanteile | Überprüfen Sie die Bezeichnung der Gussqualität, anstatt sie als geschmiedeten Stahl der Güte 304 oder 316 zu behandeln. |
| Eine spürbare Anziehungskraft ist im größten Teil des Abschnitts zu spüren | Möglicherweise liegen magnetische Edelstahlsorten, umfangreiche Kaltverformung oder Materialinkompatibilität vor | Überprüfen Sie die Materialspezifikation und den Verarbeitungsverlauf. Entscheiden Sie nicht allein aufgrund der Haptik darüber, ob das Teil in Ordnung ist oder nicht. |
Um einen wiederholbaren Vergleich der Prüfung zu gewährleisten, sollten Sie denselben Magneten, dieselbe Ausrichtung, denselben Kontakt bzw. Abstand sowie dieselben Prüfstellen verwenden. Selbst dann bleibt das Ergebnis jedoch qualitativ, es sei denn, der Kunde hat diese Prüfmethode definiert und validiert.

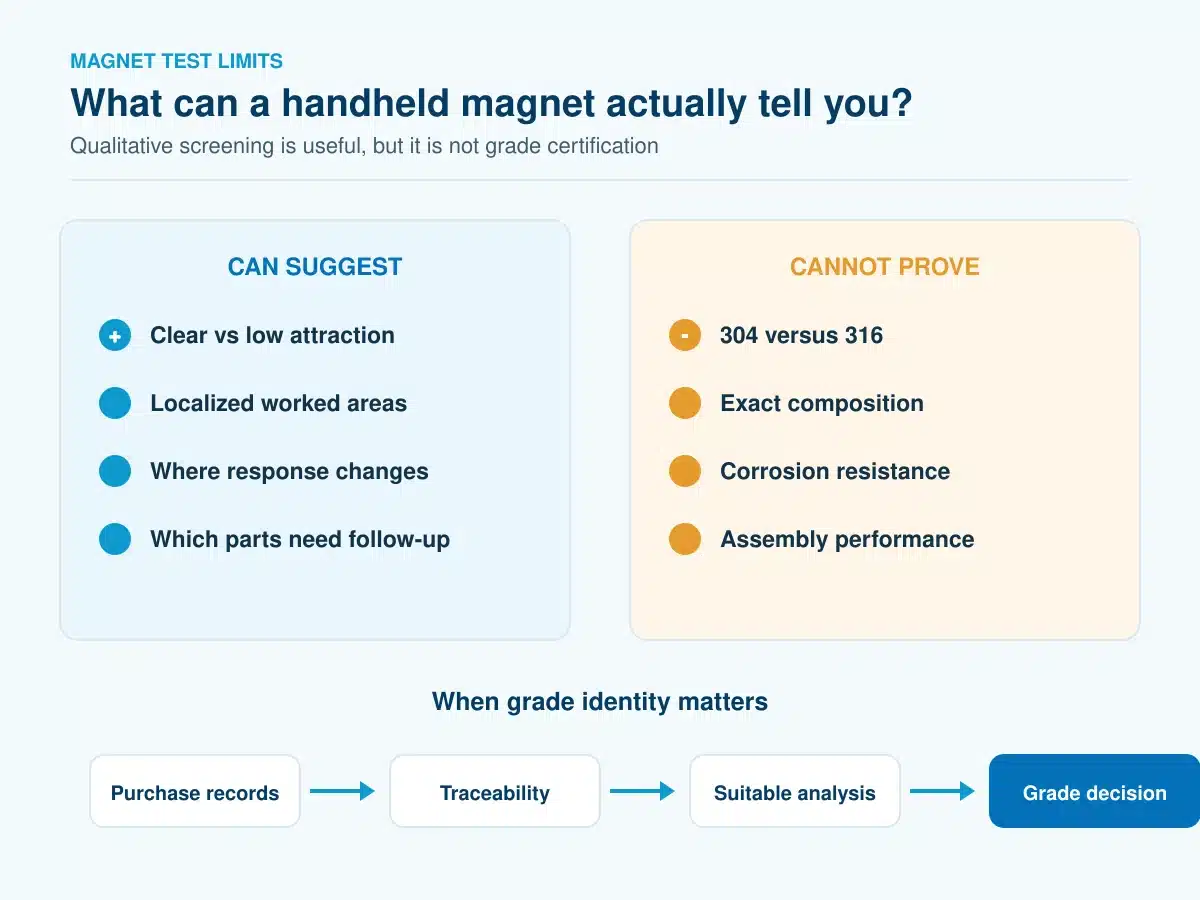

Kann man 304 oder 316 mit einem Magneten erkennen?
Nein. Mit einem Handmagneten lässt sich nicht zuverlässig zwischen 304 und 316 unterscheiden.
Dies mag zwar dabei helfen, ein erweichtes austenitisches Produkt von einem eindeutig magnetischen Edelstahlprodukt zu unterscheiden, doch kaltverformter austenitischer Stahl kann diesen Vergleich erschweren. Auch die Oberflächenform, die Dicke, die Magnetstärke, der Abstand und die Testposition beeinflussen das, was der Bediener spürt.
Wenn die Güteklasse von Bedeutung ist, überprüfen Sie diese anhand der Kaufunterlagen und einer geeigneten Methode zur Materialidentifizierung. BSSA-Leitfaden zur Sortierung nach Güteklassen besagt, dass für eine endgültige Einstufung unter Umständen eine chemische Analyse erforderlich sein kann. Je nach Methode können zudem weitere Analysen notwendig sein, um Varianten mit niedrigem Kohlenstoffgehalt oder stickstoffkontrollierte Varianten zu unterscheiden.
Ein Magnettest liefert keine Aussage über die Korrosionsbeständigkeit, die genaue Zusammensetzung, die genaue relative Permeabilität oder die Eignung für eine magnetische Baugruppe.

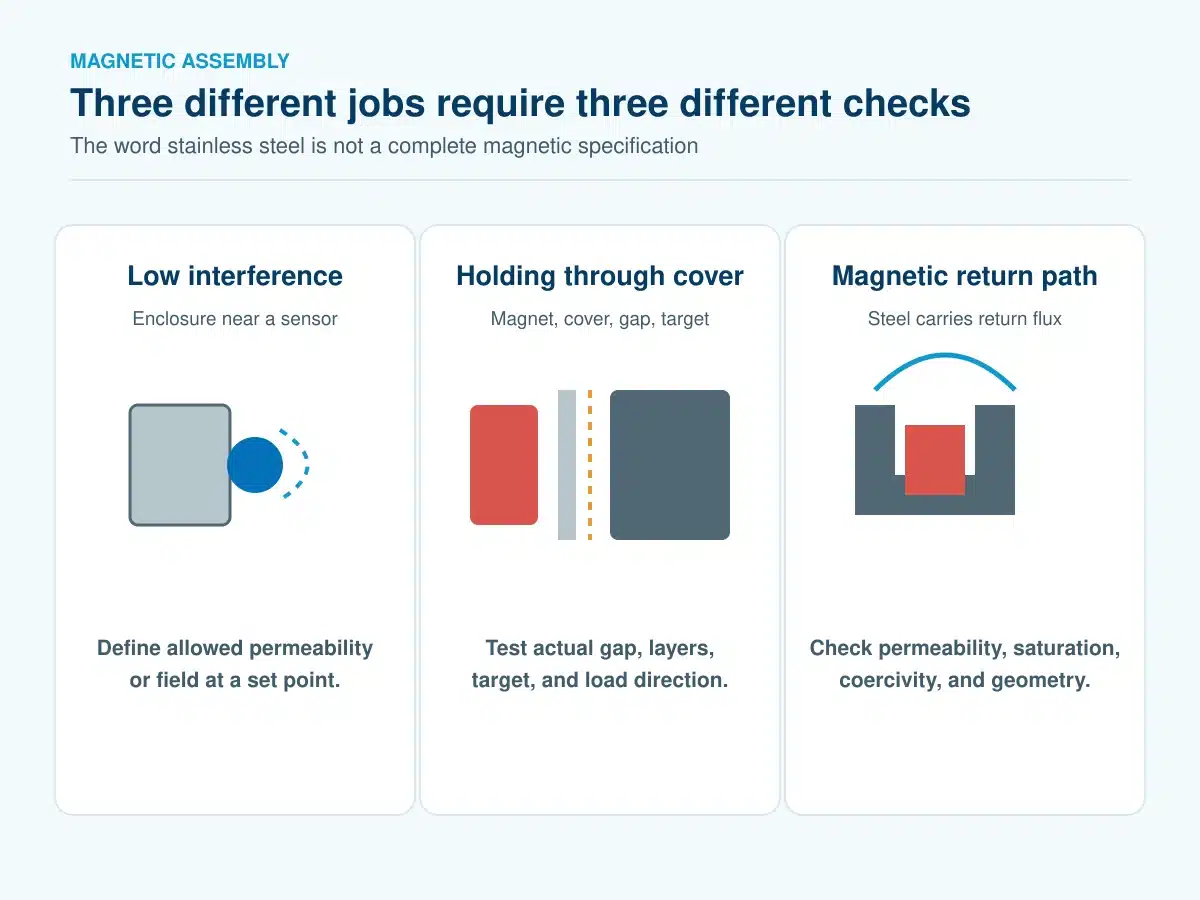

Wie kann sich Edelstahl auf eine Magnetbaugruppe auswirken?
Die Wahl des richtigen Edelstahls hängt von der Funktion des Bauteils ab. An ein Gehäuse, das magnetische Störungen minimieren soll, werden andere Anforderungen gestellt als an eine Halterung oder ein Rückleitungskomponente, die den Magnetfluss leiten soll.
Wenn geringe magnetische Störungen entscheidend sind
Ein austenitischer Edelstahl mit geringer Permeabilität kann geeignet sein, wenn eine Abdeckung, ein Gehäuse, ein Befestigungselement oder eine Halterung keinen starken Magnetflussweg bilden darf. In der Anforderung sollten die genaue Güteklasse, die Produktform, der Materialzustand, die zulässige Permeabilität oder der zulässige Feldeffekt, das Prüfverfahren, der Messort und die Abnahmestufe festgelegt werden.
Wählen Sie das Material nicht allein anhand des Familiennamens aus. Durch das Umformen und Schweißen nach dem Wareneingang können sich die lokalen Eigenschaften ändern, sodass die Prüfung nur des eingehenden Flachblechs möglicherweise nicht repräsentativ für das fertige Bauteil ist.
Wenn es auf die Haltekraft ankommt
Jede zusätzliche nichtmagnetische Schicht oder physikalische Trennung zwischen einem Magneten und seinem Zielobjekt kann die Anziehungskraft verringern. Das Ausmaß hängt vom Magneten, dem Material und der Dicke des Zielobjekts, dem Spalt, der Geometrie, den Beschichtungen, den Kontaktbedingungen und dem Versuchsaufbau ab, die ebenfalls zentrale Variablen bei Leitfaden für die Zugkraftprüfung durch Fachleute.
Um einen aussagekräftigen Vergleich anzustellen, sollten Sie die Abmessungen und die Magnetisierungsrichtung des Magneten, das Material und die Größe des Zielobjekts, dessen Dicke, etwaige Beschichtungen oder Zwischenschichten, den tatsächlichen Arbeitsspalt, die Belastungsrichtung sowie die Art der Belastung (statisch, zyklisch oder stoßbehaftet) angeben.
Wenn Edelstahl als Rückleitung vorgesehen ist
Eine deutliche Reaktion auf einen Handmagneten beweist noch nicht, dass eine Edelstahlsorte ein effizientes Material für den magnetischen Rückweg ist. Die Leistung des Magnetkreises hängt auch von der Permeabilität bei dem jeweiligen Feld, der Sättigungsflussdichte, der Koerzitivfeldstärke, der Geometrie und der Querschnittsdicke ab, wie in diesem Dokument dargelegt Anwendungsleitfaden für weichmagnetische Werkstoffe.
Das Bauteil sollte im vorgesehenen Magnetkreis geprüft werden. Ein Material, das einen Magneten anzieht, kann in der vorgeschlagenen Geometrie dennoch einen zu hohen Reluktanzwiderstand verursachen oder die Sättigung erreichen.
Wie sollten Sie die Edelstahlkomponente spezifizieren und prüfen?
Gehen Sie vom eigentlichen Zweck der Anwendung aus, anstatt sich nur zu fragen, ob der Stahl magnetisch ist.
| Ziel der Bewerbung | Angeben | Überprüfen |
|---|---|---|
| Magnetische Störungen minimieren | Güteklasse, Produktform, Zustand, Herstellungsverfahren, maximal zulässige Durchlässigkeit oder Feldwirkung, Messpunkt | Testen Sie die jeweilige Fertigungsstufe und die fertige Geometrie, wenn die Bearbeitung das Verhalten beeinflussen kann. |
| Die Zugkraft durch eine Edelstahlabdeckung aufrechterhalten | Material der Abdeckung, Dicke, Beschichtungen, tatsächlicher Spalt, Angaben zu Magnet und Ziel, Belastungsrichtung | Testen Sie eine repräsentative Baugruppe unter den vorgesehenen Spalt- und Kontaktbedingungen. |
| Verwenden Sie Edelstahl als magnetisches Ziel oder Rückleitung | Genaue Güteklasse, magnetische Eigenschaften, Geometrie, Dicke und Betriebsfeld | Überprüfen Sie den Magnetkreis und achten Sie dabei auf Einschränkungen hinsichtlich der Permeabilität und der Sättigung. |
| Materialidentität bestätigen | Beschaffungsspezifikation und Unterscheidung der erforderlichen Güteklassen | Verwenden Sie Rückverfolgbarkeitsunterlagen und ein geeignetes Verfahren zur Materialidentifizierung; verlassen Sie sich nicht allein auf einen Magneten. |
ASTM A342/A342M-26 bietet Verfahren zur Messung der relativen Permeabilität von schwach magnetischen Werkstoffen bis zu einer relativen Permeabilität von 6,0. Die Geometrie des Prüflings, das gewählte Verfahren und die Magnetfeldbedingungen beeinflussen das Ergebnis, weshalb die Norm häufig auf geeignete Halbzeuge angewendet wird. Einigen Sie sich auf das anzuwendende Verfahren und die Abnahmestufe, bevor Sie es für ein fertiges Bauteil einsetzen.

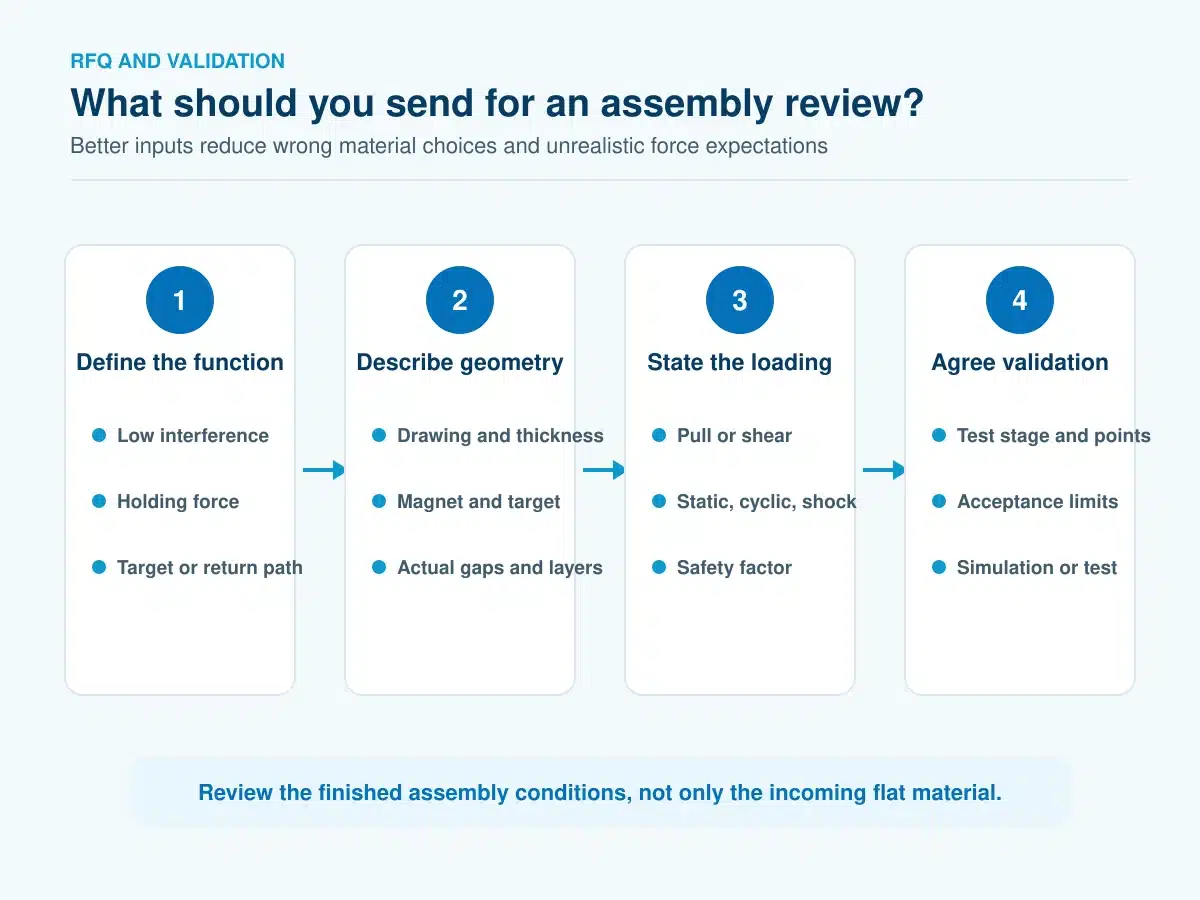

Welche Informationen sollten Sie für eine Überprüfung der Magnetbaugruppe einreichen?
Geben Sie die folgenden Informationen an, wenn sich Edelstahl in der Nähe eines Permanentmagneten befindet oder Teil des Magnetkreises ist:
- Edelstahlsorte, Produktform, Zustand und Herstellungsverfahren.
- Bauteilzeichnung, Wandstärke, kritische Maße und Toleranzen.
- Magnetmaterial, Güteklasse, Abmessungen, Beschichtung und Magnetisierungsrichtung.
- Tatsächlicher Arbeitsspalt, Luftspalten, Beschichtungen, Klebstoffe und andere dazwischenliegende Schichten.
- Material, Größe, Dicke und Oberflächenbeschaffenheit des Ziels bzw. des Rückwegmaterials.
- Erforderliche Zugkraft, Feldpegel, Drehmoment, Messwert oder Positionierfunktion.
- Belastungsrichtung und Art der Belastung (statisch, zyklisch, stoßartig oder vibrationsbedingt).
- Erforderlicher Sicherheitsfaktor und Zulässigkeitsgrenzen.
- Betriebstemperatur, Umgebungsbedingungen und Korrosionsbelastung.
- Messverfahren, Prüfstufe und Messstellen.
- Bei störungsarmen Konstruktionen das maximal zulässige Feld oder die maximal zulässige Störung an einem bestimmten Punkt.
- Verfügbare Proben und die Frage, ob repräsentative physikalische Prüfungen erforderlich sind.
OSENC kann diese Eingaben nutzen, um die Magnetgeometrie, die Magnetisierungsrichtung, den Arbeitsspalt, die Zielbedingungen und eine geeigneter Validierungsansatz für ein kundenspezifischer Neodym-Magnet oder einer magnetischen Baugruppe. Je nach Konstruktionsrisiko kann die Validierung eine Magnetfeldsimulation oder repräsentative physikalische Tests unter den vorgesehenen Einbaubedingungen erfordern. In diesem Artikel werden keine Ergebnisse des OSENC-Projekts beansprucht.
Besprechen Sie Ihre Magnetbaugruppe
Senden Sie uns Ihre Zeichnung, die Materialbeschaffenheit, den Arbeitsspalt, die Belastungsrichtung und die Abnahmeanforderungen zur technischen Prüfung zu.
Kontaktieren Sie OSENCHäufig gestellte Fragen
Ist jeder Edelstahl nichtmagnetisch?
Nein. Ferritische, martensitische, Duplex- und die meisten ausscheidungsgehärteten Edelstähle sind magnetisch. Vollständig geglühte austenitische Sorten wie 304 und 316 weisen in der Regel eine deutlich geringere magnetische Permeabilität auf.
Warum zieht mein Edelstahl 304 einen Magneten an?
Durch Kaltumformung, Biegen, Walzen, Stanzen, Scheren oder andere lokale Verformungen kann spannungsinduzierter Martensit entstehen. Vergleichen Sie bearbeitete und unbearbeitete Bereiche und prüfen Sie das Material anschließend mit einem geeigneten Verfahren, wenn die Identifizierung der Güteklasse oder die Permeabilität von entscheidender Bedeutung ist.
Ist Edelstahl 316 vollständig nichtmagnetisch?
Nein. Geglühter 316-Stahl weist normalerweise nur eine geringe Anziehungskraft auf, doch Kaltverformung und Schweißen können diese lokal verstärken. Sein Verhalten sollte anhand des Zustands und des Verfahrens beschrieben werden, nicht allein anhand der Gütebezeichnung.
Kann ein Magnettest nachweisen, dass es sich bei dem Edelstahl um die Sorte 304 oder 316 handelt?
Nein. Ein Magnet eignet sich lediglich für eine qualitative Voruntersuchung. Für eine endgültige Entscheidung über die Güteklasse sind Materialunterlagen sowie geeignete chemische oder materialidentifizierende Verfahren erforderlich.
Welchen Edelstahl sollte ich in der Nähe eines Neodym-Magneten verwenden?
Das hängt davon ab, ob das Bauteil magnetische Störungen minimieren, einen kontrollierten Spalt aufrechterhalten, als Ziel dienen oder Rückfluss leiten soll. Legen Sie vor der Auswahl des Stahls die Funktion, die Güteklasse und den Zustand, die Geometrie, den Arbeitsspalt, die magnetischen Anforderungen sowie die Validierungsmethode fest.
Literaturverzeichnis
- Britischer Edelstahlverband, Magnetische Eigenschaften von austenitischen Edelstählen.
- Britischer Edelstahlverband, Einfluss der Zusammensetzung auf die magnetische Permeabilität von austenitischen Edelstählen.
- Britischer Edelstahlverband, Einfluss von Kaltumformung und Wärmebehandlung auf die magnetische Permeabilität.
- Britischer Edelstahlverband, Methoden zur Sortierung von Edelstahlsorten und -produkten vor Ort.
- Nickel Institute, Der Vorteil von Nickel in Edelstahl.
- ASTM International, ASTM A342/A342M-26: Standardprüfverfahren zur Bestimmung der Permeabilität schwach magnetischer Werkstoffe.
- K&J Magnetics, Prüfung der Magnetstärke.
- Arnold Magnetic Technologies, Anwendungsleitfaden für weichmagnetische Werkstoffe.
Einschränkung der Beweislage: In diesem Artikel werden weder Kundenbeispiele von OSENC noch Projektzeichnungen, Simulationsergebnisse, Protokolle physikalischer Tests noch namentlich genannte technische Gutachter vorgestellt. Bei den Diagrammen handelt es sich um anschauliche Darstellungen zu Bildungszwecken und nicht um Projektbelege aus erster Hand.
Ben — OSENC
Ben verfügt über mehr als 10 Jahre Erfahrung in der Permanentmagnetbranche und ist seit 2019 bei OSENC tätig. Sein Schwerpunkt liegt auf maßgeschneiderten NdFeB-Magneten, magnetischem Zubehör und Magnetbaugruppen.
Er unterstützt Kunden dabei, Anforderungen hinsichtlich Material, Beschichtung, Magnetisierung, Prüfung und Fertigung zu klären, wodurch Kommunikationslücken und unnötige Musteriterationen vermieden werden.
