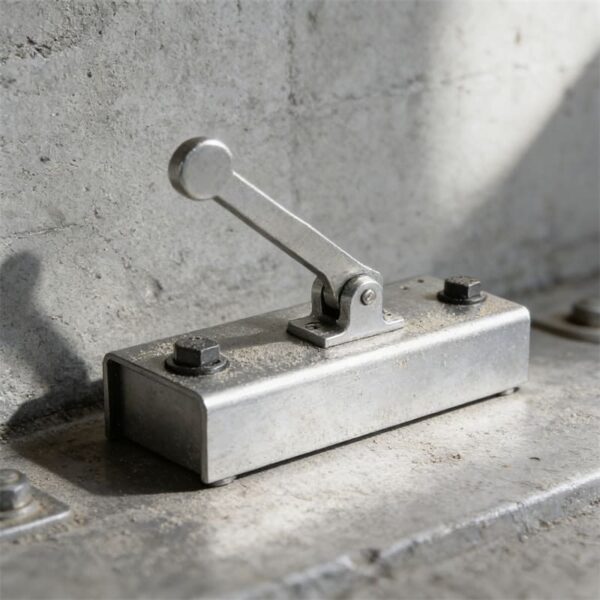

Imanes para encofrados personalizados e imanes para hormigón prefabricado al por mayor
Ventajas principales de un vistazo
- Con un rango de fuerza de sujeción de entre 450 kg y 3000 kg, garantiza una sujeción segura incluso en paneles de encofrado de gran tamaño.
- Adecuados para encofrados laterales de acero, madera, contrachapado y aluminio: los imanes para encofrados ofrecen una gama ideal de aplicaciones en sistemas comunes de rieles y perfiles.
- Funcionamiento mediante pulsador de encendido/apagado: no es necesario taladrar ni soldar.
- Caja magnética compacta con alta fuerza de sujeción en relación con su peso.
- Tamaños, roscas, recubrimientos y sistemas de adaptadores totalmente personalizables.
¿Busca una solución personalizada de imanes de hormigón prefabricado?
Póngase en contacto con Osenc para hablar sobre sus planos, su línea de producción y sus requisitos de fuerza de sujeción.
Índice
Especificaciones del imán del obturador
| Modelo | Dimensión (mm) | Material de la cubierta | Peso neto (kg) | Fuerza atractiva (kg) | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | W | H | L1 | L2 | L3 | H1 | H2 | H3 | S | ||||
| OSENC600 | 210 | 60 | 40 | 92.5 | 71.5 | 40 | 74 | 65 | - | M12 | S304 | 1.9 | 600 |
| OSENC800 | 210 | 62 | 54 | 85 | 85 | - | 88 | 79 | - | M12 | Q235 | 2.8 | 800 |
| OSENC900 | 210 | 62 | 54 | 85 | 85 | - | 88 | 79 | - | M12 | Q235 | 3.0 | 900 |
| OSENC1000A | 200 | 98 | 40 | 99.5 | 67.5 | 50 | 75 | 65 | 10 | M12 | S304 | 2.8 | 1000 |
| OSENC1000B | 240 | 68 | 54 | 90 | 90 | - | 88 | 79 | - | M12 | Q235 | 3.2 | 1000 |
| OSENC1800A | 260 | 120 | 60 | 112 | 112 | - | 94 | 85 | - | M16 | S304 | 5.7 | 1800 |
| OSENC1800B | 260 | 120 | 60 | 112 | 112 | - | 94 | 85 | - | M16 | Q235 | 6.3 | 1800 |
| OSENC2100A | 320 | 120 | 60 | 136 | 136 | - | 94 | 85 | - | M16 | S304 | 7.3 | 2100 |
| OSENC2100B | 320 | 120 | 60 | 136 | 136 | - | 94 | 85 | - | M16 | Q235 | 7.4 | 2100 |
| OSENC2400A | 320 | 120 | 60 | 136 | 136 | - | 94 | 85 | - | M16 | S304 | 7.5 | 2400 |
| OSENC2400B | 320 | 120 | 60 | 136 | 136 | - | 94 | 85 | - | M16 | Q235 | 7.6 | 2400 |
| OSENC3000 | 320 | 160 | 60 | 136 | 136 | - | 94 | 85 | - | M16 | Q235 | 10.6 | 3000 |
Aplicaciones en la producción de hormigón prefabricado
Los imanes para encofrados prefabricados Osenc se utilizan siempre que es necesario colocar rápidamente los encofrados y fijarlos de forma segura sobre una superficie de acero.
Las aplicaciones típicas incluyen:
Paneles prefabricados para paredes – muros macizos, muros sándwich, paneles de fachada y revestimiento
Losa de piso y techo – losas alveolares, losas macizas y elementos de balcón
Vigas y columnas – componentes prefabricados estructurales para edificios e infraestructuras
Elementos modulares – módulos de baño, elementos de escaleras, huecos de ascensor, módulos de servicios.
Mesas basculantes y camas fijas – para la producción de elementos planos
Moldes para baterías – producción vertical de elementos de pared
Tanto si trabaja con paneles estándar como con geometrías complejas y/o que cambian con frecuencia, los imanes para encofrados de Osenc proporcionan una forma reutilizable y no destructiva de fijar los encofrados laterales a las camas de fundición de acero.
Gama de imanes para encofrados prefabricados Osenc: imanes para encofrados de hormigón prefabricado.
Osenc ofrece una gama completa de imanes prefabricados de hormigón estándar / imanes para encofrados que incluye imanes de diferentes tipos y tamaños para adaptarse a sus tipos de elementos y líneas de producción.
- Opciones de fuerza de sujeción desde 450 kg hasta 3000 kg: suministramos imanes para encofrados con diferentes potencias adhesivas para adaptarse tanto a rieles ligeros como a perfiles de alta resistencia.
- Cajas compactas para ahorrar espacio en mesas de fundición abarrotadas.
- Materiales de la carcasa: acero inoxidable (S304) o acero al carbono (Q235)
- Insertos roscados integrados (por ejemplo, M12 / M16 / M20) para la conexión del adaptador.
Uso típico por fuerza de sujeción
- 450-900 kg: elementos pequeños, barandillas ligeras, vigas estrechas.
- 1000-1800 kg: elementos estándar para muros y losas, encofrados laterales de altura media.
- 2100-3000 kg: formas laterales altas o pesadas, paredes sólidas gruesas, paneles sándwich, entornos con fuertes vibraciones.
Los modelos estándar se pueden combinar con adaptadores personalizados, abrazaderas o perfiles que se adapten a su sistema de encofrado actual. Para proyectos especiales, Osenc puede diseñar Tamaños y niveles de fuerza de cajas magnéticas totalmente personalizados..
Consigue los imanes para encofrados fiables que necesitas para completar tu proyecto con nuestra ayuda.
Características y ventajas principales de los imanes para encofrados y hormigón prefabricado de Osenc
Alta fuerza de sujeción en un diseño compacto
Los imanes para encofrados Osenc utilizan núcleos de neodimio (NdFeB) de alto rendimiento y circuitos magnéticos optimizados para lograr fuerzas de sujeción muy potentes en una caja compacta: ¡una solución magnética innovadora para perfilar los encofrados de hormigón prefabricado!
- Maximizar el espacio útil en la mesa de fundición
- Fije los encofrados laterales pesados o altos con menos imanes.
- Mantenga los pesos manejables para sus operadores.
Funcionamiento conmutable encendido/apagado
Cada caja magnética cuenta con un Mecanismo de encendido/apagado con pulsador:
- Posición OFF: el campo magnético queda contenido en gran parte dentro de la carcasa → fácil de deslizar y posicionar
- Posición ON: al pulsar el botón, el núcleo magnético se acopla a la base de acero → fuerza de sujeción máxima.
Esta sencilla operación:
Ahorra tiempo durante la instalación y el desmontaje.
Reduce la fatiga de los trabajadores.
Minimiza los daños en comparación con los sujetadores mecánicos de martilleo.
Compatible con encofrados de madera, acero y aluminio.
Gracias a Orificios roscados integrados y soluciones de adaptadores personalizados, la misma plataforma magnética se puede utilizar con:
Barandillas laterales de acero
Tableros de madera o contrachapado
Perfiles de aluminio para encofrados
Puedes estandarizar en uno familia de imanes, y adaptarlo a diferentes sistemas de encofrado mediante placas adaptadoras, abrazaderas o marcos.
Sin taladrado ni soldadura de bases de fundición
Los métodos de fijación tradicionales requieren taladrado, atornillado o soldadura sobre la mesa de acero, que:
Daña la costosa superficie de fundición.
Aumenta los costes de mantenimiento a largo plazo.
Ralentiza los cambios entre tipos de elementos.
Los imanes para encofrados ofrecen un método de fijación no destructivo: la superficie permanece intacta y el encofrado se puede reorganizar rápidamente sin necesidad de realizar trabajos en caliente. En muchas plantas, han revolucionado por completo el flujo de trabajo de la construcción al hacer que los cambios sean más rápidos y limpios.
Larga vida útil y fácil mantenimiento
Los imanes de hormigón prefabricado Osenc están diseñados para:
Larga vida útil en entornos industriales exigentes.
Mantenimiento sencillo: principalmente limpieza y protección básica contra la corrosión.
Uso repetido a lo largo de muchos ciclos de producción, lo que reduce el coste de vida útil por elemento.
Opciones de personalización
Cada planta de prefabricados es diferente. Osenc ofrece Soluciones de encofrado prefabricado totalmente personalizables. para adaptarse a sus procesos.
Puedes personalizar:
Fuerza de sujeción
Desde unos 450 kg hasta 3000 kg o más, dependiendo del tamaño del elemento, la altura del molde y la intensidad de la vibración.
Dimensiones
Longitud, anchura y altura de la caja para que se adapte a su sistema de barandillas laterales y al espacio disponible en la mesa.
Conexiones roscadas y adaptadores
Tamaños de rosca como M12, M16, M18, M20. Adaptadores personalizados para tableros de madera, perfiles de aluminio, vigas de acero, soportes superiores y detalles de esquinas, utilizados para fijar firmemente el imán de la caja de encofrado con el molde lateral prefabricado para una mejor resistencia al cizallamiento durante el vertido y la vibración.
Material magnético y clasificación térmica
Grados de neodimio seleccionados según la temperatura de funcionamiento y el entorno de producción para garantizar un rendimiento estable.
Tratamiento superficial
Opciones como el galvanizado, el niquelado (Ni-Cu-Ni), el fosfatado, el recubrimiento epoxi, el nanorrevestimiento y otras para mejorar la resistencia a la corrosión y la durabilidad.
Comparte tu dibujos, perfiles de barandillas laterales y detalles de la mesa de fundición, y Osenc le recomendará o diseñará la configuración de imanes de encofrado más adecuada para su planta.
¿Cómo funcionan los imanes para encofrados Osenc?
Construido como Imanes de encofrado diseñados para hormigón prefabricado, estas unidades forman parte de nuestro Soluciones de encofrado magnético para encofrados de hormigón prefabricado para ayudar a las plantas a estandarizar la configuración y mejorar la repetibilidad.
Principio del circuito magnético
Dentro de cada imán de hormigón prefabricado/imán de encofrado, hay una serie de imanes de neodimio sinterizados está unido a un bloque de acero y encerrado en una carcasa de acero. Junto con la bancada de fundición de acero, forman un circuito magnético cerrado:
Cuando activado, El flujo magnético se dirige a través de la superficie de contacto hacia la mesa, creando una fuerza de sujeción muy potente.
Cuando desactivado, un espacio de aire controlado reduce el flujo efectivo en la superficie de contacto y el imán se puede mover fácilmente.
Funcionamiento paso a paso
Posicionamiento

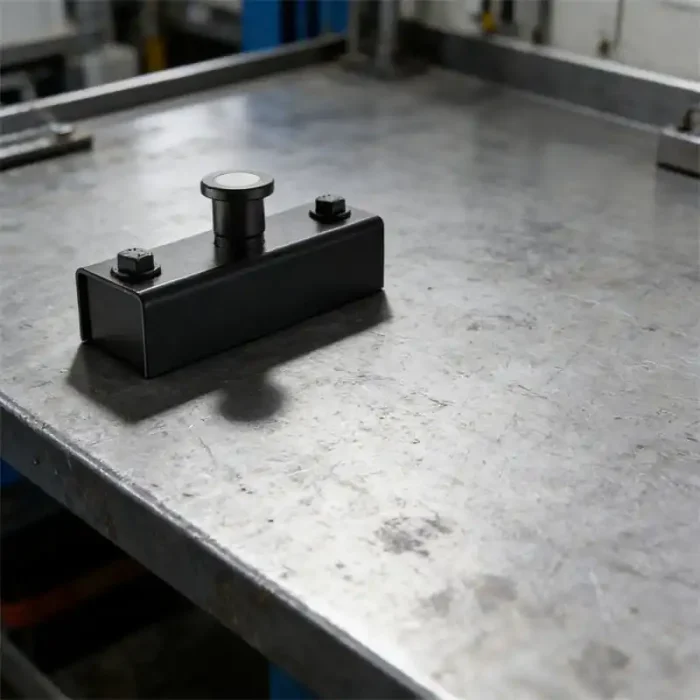

Coloque el imán de encofrado sobre la base de fundición de acero limpia.
Asegúrese de que tanto la base magnética como la superficie de la mesa estén libre de residuos de hormigón o virutas metálicas – Incluso pequeños espacios de aire reducirán la fuerza de sujeción.
Alineación del encofrado
Fije el riel lateral (de acero, madera, contrachapado o aluminio) mediante adaptadores roscados, abrazaderas o marcos.
Deslice la caja magnética y el molde lateral hasta la posición deseada.
Activación del imán
Pulse el botón / interruptor encima del imán.
El imán se acopla a la mesa y sujeta firmemente el molde lateral, incluso durante vibraciones intensas.
Vertido y vibración del hormigón
Vierta y compacte el hormigón como de costumbre.
La fuerte fuerza de sujeción y la mayor resistencia al cizallamiento (especialmente con los adaptadores superiores) mantienen los encofrados laterales en su sitio.
Liberación y limpieza
Utilice un palanca/palanca para levantar el botón y apagar el imán.
Retire el imán de la mesa, limpie cualquier resto de hormigón o suciedad y, si es necesario, aplique un tratamiento anticorrosión ligero antes de guardarlo.
Control de calidad y embalaje
Osenc aplica un estricto control de calidad a lo largo de todo el proceso de producción de imanes prefabricados de hormigón:
Control de materiales
- Selección cuidadosa de Grados de imanes de neodimio y materiales de acero para carcasas
- Inspección del acero, resortes, pernos roscados y sujetadores entrantes.
Pruebas de montaje y rendimiento
- Montaje preciso de núcleos magnéticos y carcasas
- Prueba de fuerza de sujeción (tracción) de cada lote según las clasificaciones de tracción especificadas.
- Pruebas funcionales del botón de encendido/apagado y del mecanismo de resorte.
Protección de superficies
- Recubrimientos adecuados (zinc, níquel, epoxi, etc.) para mejorar la resistencia a la corrosión y la vida útil.
Embalaje y transporte
- Protector Embalaje anticolisión e impermeable
- Blindaje magnético cumplir con las normativas de transporte aéreo y ferroviario
- Soluciones de embalaje optimizadas para envíos marítimos, aéreos o ferroviarios.
Esto garantiza que sus imanes de encofrado lleguen listos para su uso y mantengan un rendimiento constante en la producción diaria.
¿Por qué elegir Osenc para imanes para encofrados/hormigón prefabricado?
Conocimientos técnicos en ingeniería magnética
- Más de dos décadas de experiencia en tecnología magnética para encofrados de hormigón prefabricado.
Capacidad de personalización total
- Desde imanes estándar en forma de caja hasta imanes especiales en forma de tira larga, imanes de esquina y sistemas adaptadores, todos ellos adaptados a su línea de producción.
Calidad y fiabilidad constantes
- Materiales controlados, fuerzas de sujeción probadas y carcasas robustas diseñadas para las condiciones reales de las fábricas de prefabricados.
Experiencia en proyectos globales
- Soluciones personalizadas de imanes para encofrados suministradas a plantas de prefabricados en varios países, tanto para líneas nuevas como para modernizaciones.
Servicio de apoyo
- Soporte técnico en Selección de imanes, diseño de aplicaciones y transporte., desde la primera consulta hasta el servicio posventa.
Preguntas frecuentes sobre los imanes para encofrados prefabricados
Cuando Uso de imanes de encofrado en sus proyectos de construcción, ayuda a comprender la selección, los adaptadores y las prácticas de seguridad para Imanes de encofrado para hormigón prefabricado líneas.
Los imanes prefabricados de hormigón, a menudo denominados imanes para encofrados, cajas magnéticas o imanes de botón, son conjuntos compactos de imanes permanentes diseñados para sujetar firmemente los rieles laterales del encofrado a una base de fundición de acero. Los imanes para encofrados son componentes magnéticos especializados fabricados para permitir un posicionamiento y una sujeción repetibles. En lugar de taladrar, atornillar o soldar la mesa de encofrado, un imán de encofrado utiliza un núcleo magnético de neodimio de alta calidad dentro de una robusta carcasa de acero para generar fuerzas de sujeción muy potentes y permitirle crear rápidamente una configuración temporal para diferentes series de elementos.
Al integrar un mecanismo conmutable de encendido/apagado, Los imanes prefabricados para encofrados permiten a los operarios:
Posicionar y reposicionar rápidamente los encofrados laterales.
Asegure el encofrado durante el vertido y la vibración del hormigón.
Suelte los imanes y retire el encofrado para el siguiente ciclo.
Esto los convierte en uno de los accesorios más importantes de la era moderna. producción industrial de hormigón prefabricado.
Sí. En la práctica, ambos términos se refieren al mismo tipo de producto: una caja magnética conmutable que se utiliza para fijar los rieles laterales del encofrado en las camas de fundición de acero. Otros nombres comunes son Sistemas de encofrado magnético, cajas magnéticas o botones magnéticos.
La fuerza de sujeción necesaria depende de varios factores: el tamaño del elemento, el grosor de la pared/losa, la altura del encofrado, el nivel de vibración y el margen de seguridad. A modo de guía aproximada, los elementos más pesados, los encofrados laterales más altos y las vibraciones más fuertes requieren fuerzas de tracción más elevadas (por ejemplo, entre 1800 y 3000 kg). Comparta con Osenc los datos de sus elementos y los detalles de los rieles laterales y le recomendaremos el tamaño y la fuerza adecuados para los imanes.
Sí. Osenc puede personalizar dimensiones, orificios roscados, adaptadores y tratamientos superficiales para que las cajas magnéticas se adapten a sus rieles laterales y línea de producción actuales. También podemos diseñar imanes especiales de tira larga o imanes de esquina si es necesario.
Los plazos de entrega dependen del modelo y del nivel de personalización. Los tamaños estándar suelen estar disponibles más rápidamente, mientras que los imanes totalmente personalizados requieren más tiempo de diseño y fabricación. Indíquenos el calendario de su proyecto y la fecha de entrega prevista, y le confirmaremos un plazo de entrega adecuado.
